聚乙烯醇纤维

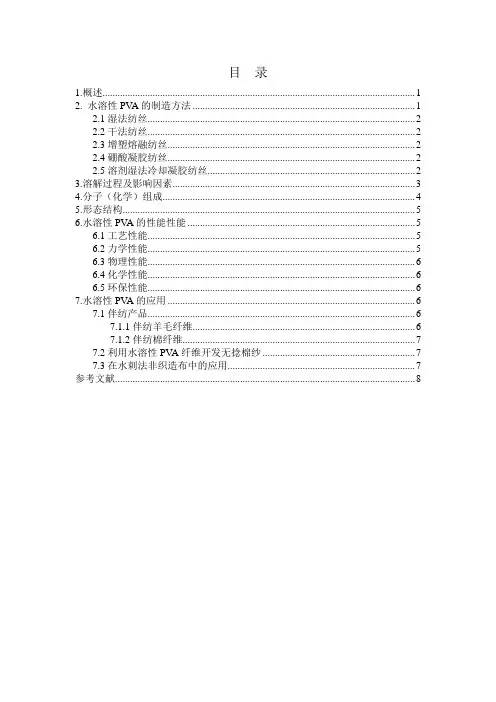

目 录

1.概述............................................................................................................................. 1

2. 水溶性PVA的制造方法 ......................................................................................... 1

2.1湿法纺丝........................................................................................................... 2

2.2干法纺丝........................................................................................................... 2

2.3增塑熔融纺丝................................................................................................... 2

2.4硼酸凝胶纺丝................................................................................................... 2

2.5溶剂湿法冷却凝胶纺丝................................................................................... 2

3.溶解过程及影响因素................................................................................................. 3

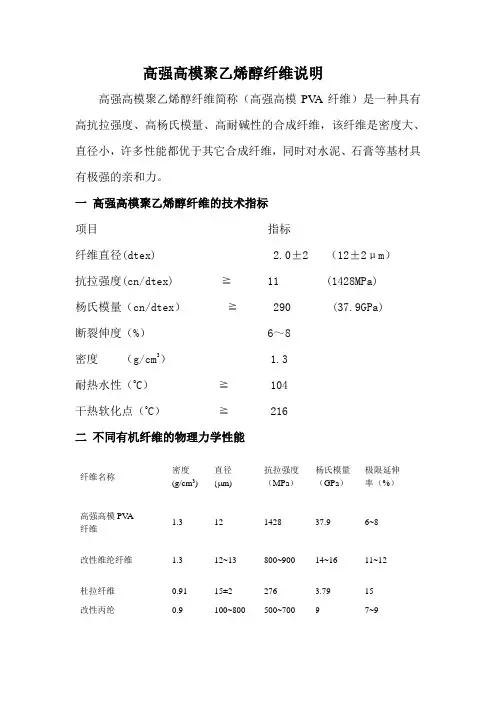

高强高模聚乙烯醇纤维说明

高强高模聚乙烯醇纤维简称（高强高模PVA纤维）是一种具有高抗拉强度、高杨氏模量、高耐碱性的合成纤维，该纤维是密度大、直径小，许多性能都优于其它合成纤维，同时对水泥、石膏等基材具有极强的亲和力。

一 高强高模聚乙烯醇纤维的技术指标

项目 指标

纤维直径(dtex) 2.0±2 （12±2μm）

抗拉强度(cn/dtex) ≧ 11 (1428MPa)

杨氏模量（cn/dtex） ≧ 290 (37.9GPa)

断裂伸度（%） 6～8

密度 （g/cm3） 1.3

耐热水性（oC） ≧ 104

干热软化点（oC） ≧ 216

二 不同有机纤维的物理力学性能

纤维名称 密度

(g/cm3) 直径

(m) 抗拉强度

（MPa） 杨氏模量

（GPa） 极限延伸

率（%）

高强高模PVA

纤维 1.3 12 1428 37.9 6~8

改性维纶纤维 1.3 12~13 800~900 14~16 11~12

杜拉纤维 0.91 15±2 276 3.79 15

改性丙纶 0.9 100~800 500~700 9 7~9

三 高强高模聚乙烯醇纤维应用

我们只需要在水泥、石膏等基材中均匀加入0.3%～0.5%的高强高模聚乙烯醇纤维及少量的高分子聚合物，我们就可以有效的改变水泥、石膏等基材的脆性、消除这些基材在水化过程中产生的裂纹。由于纤维的存在既消耗了能量又缓解了应力，阻止裂纹进一步发展，起到了阻断裂缝的作用，所以在水泥、石膏制品内掺入少量高强高模聚乙烯醇纤维，可以达到：

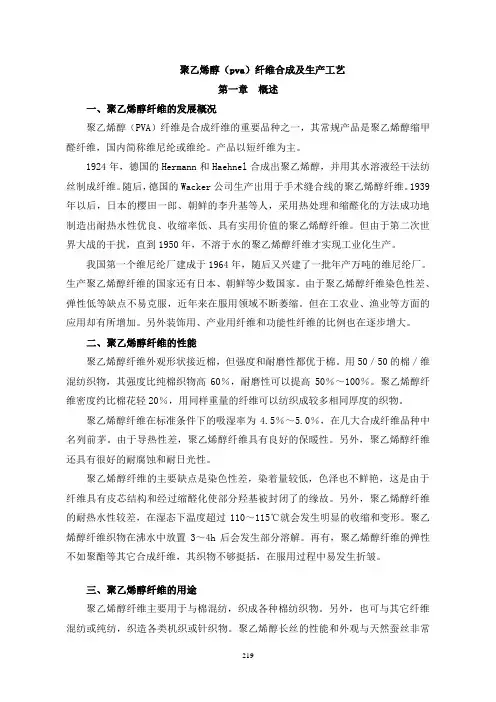

219 聚乙烯醇（pva）纤维合成及生产工艺

第一章 概述

一、聚乙烯醇纤维的发展概况

聚乙烯醇（PVA）纤维是合成纤维的重要品种之一，其常规产品是聚乙烯醇缩甲醛纤维，国内简称维尼纶或维纶。产品以短纤维为主。

1924年，德国的Hermann和Haehnel合成出聚乙烯醇，并用其水溶液经干法纺丝制成纤维。随后，德国的Wacker公司生产出用于手术缝合线的聚乙烯醇纤维。1939年以后，日本的樱田一郎、朝鲜的李升基等人，采用热处理和缩醛化的方法成功地制造出耐热水性优良、收缩率低、具有实用价值的聚乙烯醇纤维。但由于第二次世界大战的干扰，直到1950年，不溶于水的聚乙烯醇纤维才实现工业化生产。

我国第一个维尼纶厂建成于1964年，随后又兴建了一批年产万吨的维尼纶厂。生产聚乙烯醇纤维的国家还有日本、朝鲜等少数国家。由于聚乙烯醇纤维染色性差、弹性低等缺点不易克服，近年来在服用领域不断萎缩。但在工农业、渔业等方面的应用却有所增加。另外装饰用、产业用纤维和功能性纤维的比例也在逐步增大。

二、聚乙烯醇纤维的性能

聚乙烯醇纤维外观形状接近棉，但强度和耐磨性都优于棉。用50／50的棉／维混纺织物，其强度比纯棉织物高60％，耐磨性可以提高50％～100％。聚乙烯醇纤维密度约比棉花轻20％，用同样重量的纤维可以纺织成较多相同厚度的织物。

聚乙烯醇纤维在标准条件下的吸湿率为4.5％～5.0％，在几大合成纤维品种中名列前茅。由于导热性差，聚乙烯醇纤维具有良好的保暖性。另外，聚乙烯醇纤维还具有很好的耐腐蚀和耐日光性。

聚乙烯醇纤维的主要缺点是染色性差，染着量较低，色泽也不鲜艳，这是由于纤维具有皮芯结构和经过缩醛化使部分羟基被封闭了的缘故。另外，聚乙烯醇纤维的耐热水性较差，在湿态下温度超过110～115℃就会发生明显的收缩和变形。聚乙烯醇纤维织物在沸水中放置3～4h后会发生部分溶解。再有，聚乙烯醇纤维的弹性不如聚酯等其它合成纤维，其织物不够挺括，在服用过程中易发生折皱。

聚乙烯醇纤维是什么材料

聚乙烯醇纤维是一种新型的合成纤维材料，它具有许多优良的性能和广泛的应用前景。聚乙烯醇纤维，又称PVA纤维，是以聚乙烯醇为原料，经过聚合、纺丝、拉伸等工艺制成的一种合成纤维。它具有许多优良的性能，如高强度、高模量、耐热、耐寒、耐化学腐蚀等特点，因此在纺织、建筑、医疗、环保等领域有着广泛的应用。

首先，聚乙烯醇纤维具有优异的物理性能。它的强度和模量都比较高，可以达到普通纤维的两倍以上，而且具有较好的柔韧性和弹性，不易断裂，因此在纺织行业中有着广泛的应用。其次，PVA纤维具有良好的耐热性和耐寒性，可以在较高或较低的温度下保持稳定的性能，因此在建筑、交通等领域也有着重要的应用价值。此外，聚乙烯醇纤维还具有良好的耐化学腐蚀性能，可以耐受酸、碱、盐等化学物质的侵蚀，因此在环保、医疗等领域也有着重要的应用前景。

除了以上的优良性能外，聚乙烯醇纤维还具有许多其他的优点。首先，它具有良好的吸湿性和透气性，可以使皮肤保持干爽舒适，因此在纺织品中有着广泛的应用。其次，PVA纤维具有良好的染色性能，可以与各种颜料充分结合，染色后色泽鲜艳持久。另外，聚乙烯醇纤维还具有良好的阻燃性能和耐候性能，可以在恶劣的环境下保持稳定的性能，因此在建筑、交通等领域也有着广泛的应用。

综上所述，聚乙烯醇纤维是一种具有广泛应用前景的新型合成纤维材料，它具有优异的物理性能、耐热性、耐寒性、耐化学腐蚀性、吸湿性、透气性、染色性、阻燃性和耐候性等特点，因此在纺织、建筑、医疗、环保等领域都有着重要的应用价值。随着科技的不断进步和人们对生活品质要求的提高，相信聚乙烯醇纤维将会有着更加广阔的发展空间，为人们的生活带来更多的便利和美好。
