安全光栅工作原理

. .. . .

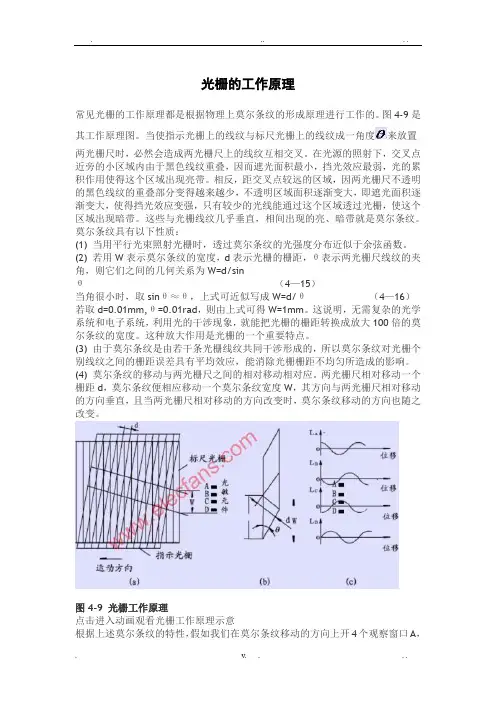

. v. . . . 光栅的工作原理

常见光栅的工作原理都是根据物理上莫尔条纹的形成原理进行工作的。图4-9是其工作原理图。当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带。这些与光栅线纹几乎垂直，相间出现的亮、暗带就是莫尔条纹。莫尔条纹具有以下性质：

(1) 当用平行光束照射光栅时，透过莫尔条纹的光强度分布近似于余弦函数。

(2) 若用W表示莫尔条纹的宽度，d表示光栅的栅距，θ表示两光栅尺线纹的夹角，则它们之间的几何关系为W=d/sinθ （4—15）

当角很小时，取sinθ≈θ，上式可近似写成W=d/θ （4—16）

若取d=0.01mm,θ=0.01rad，则由上式可得W=1mm。这说明，无需复杂的光学系统和电子系统，利用光的干涉现象，就能把光栅的栅距转换成放大100倍的莫尔条纹的宽度。这种放大作用是光栅的一个重要特点。

(3) 由于莫尔条纹是由若干条光栅线纹共同干涉形成的，所以莫尔条纹对光栅个别线纹之间的栅距误差具有平均效应，能消除光栅栅距不均匀所造成的影响。

C4C系列SICK安全光栅是一种常用于工业自动化领域的安全设备，它主要用于监测和保护危险区域，防止人员和设备受到伤害。C4C系列SICK安全光栅具有高精度、快速响应和稳定可靠的特点，被广泛应用于各种机械设备和生产线上，起到了非常重要的作用。

在工业生产过程中，经常会出现一些危险的情况，比如机器设备突然启动、移动部件的突然运动等，这些情况都可能对人员和设备造成伤害。为了防止这些危险情况的发生，C4C系列SICK安全光栅就派上了用场。它通过发射一束红外光束，并在另一端接收，当有物体遮挡光束时，安全光栅就能够检测到，并立即发出信号，停止设备运行，从而保护人员和设备的安全。

C4C系列SICK安全光栅的工作原理主要包括以下几个方面：

1. 发射装置：C4C系列SICK安全光栅内部有一个发射装置，它能够发射一束红外光束，这个红外光束是安全光栅的主要工作元件。发射装置会以一定的频率和强度发射红外光束，这些参数可以根据具体的应用需求进行调节和设置。

2. 接收装置：C4C系列SICK安全光栅内部还有一个接收装置，用来接收从发射装置发射出来的红外光束。接收装置会不断地检测接收到的光束的强度和频率，一旦发现有物体遮挡了光束，就会立即产生相应的信号。

3. 控制装置：C4C系列SICK安全光栅还有一个控制装置，主要用于处理接收到的信号，并进行相应的控制操作。当接收装置检测到有物体遮挡光束时，就会立即向控制装置发送信号，控制装置接收到信号后，会迅速停止设备的运行，从而及时避免危险情况的发生。

C4C系列SICK安全光栅工作原理简单易懂，但在实际应用中，还需要注意以下几点：

1. 安全光栅的安装位置和角度应合理，以确保能够有效地监测到危险区域，并及时停止设备的运行。

2. 定期检测和维护安全光栅，确保其工作参数和性能处于正常状态，以免因故障而造成安全隐患。

3. 对安全光栅的使用人员进行相关培训，使其了解如何正确使用和维护安全光栅，提高工作效率和安全意识。

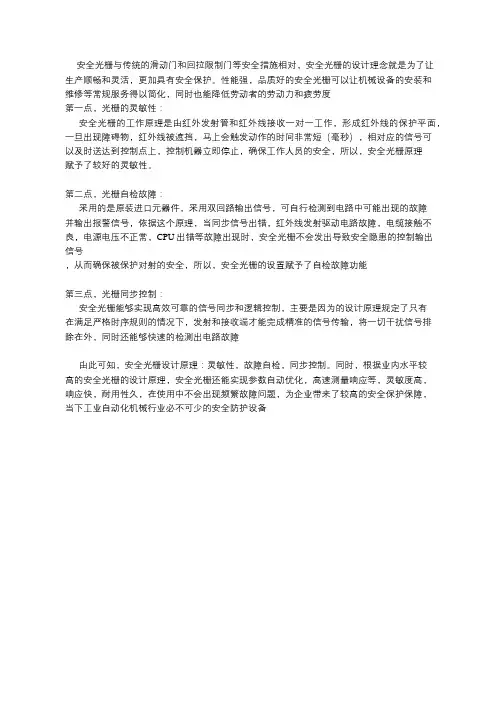

安全光栅与传统的滑动门和回拉限制门等安全措施相对，安全光栅的设计理念就是为了让生产顺畅和灵活，更加具有安全保护。性能强，品质好的安全光栅可以让机械设备的安装和维修等常规服务得以简化，同时也能降低劳动者的劳动力和疲劳度

第一点，光栅的灵敏性：

安全光栅的工作原理是由红外发射管和红外线接收一对一工作，形成红外线的保护平面，一旦出现障碍物，红外线被遮挡，马上会触发动作的时间非常短（毫秒），相对应的信号可以及时送达到控制点上，控制机器立即停止，确保工作人员的安全，所以，安全光栅原理

赋予了较好的灵敏性。

第二点，光栅自检故障：

采用的是原装进口元器件，采用双回路输出信号，可自行检测到电路中可能出现的故障并输出报警信号，依据这个原理，当同步信号出错，红外线发射驱动电路故障，电缆接触不良，电源电压不正常，CPU出错等故障出现时，安全光栅不会发出导致安全隐患的控制输出信号

，从而确保被保护对射的安全，所以，安全光栅的设置赋予了自检故障功能

第三点，光栅同步控制：

安全光栅能够实现高效可靠的信号同步和逻辑控制，主要是因为的设计原理规定了只有在满足严格时序规则的情况下，发射和接收端才能完成精准的信号传输，将一切干扰信号排除在外，同时还能够快速的检测出电路故障

由此可知，安全光栅设计原理：灵敏性，故障自检，同步控制。同时，根据业内水平较高的安全光栅的设计原理，安全光栅还能实现参数自动优化，高速测量响应等，灵敏度高，响应快，耐用性久，在使用中不会出现频繁故障问题，为企业带来了较高的安全保护保障，当下工业自动化机械行业必不可少的安全防护设备

-------------

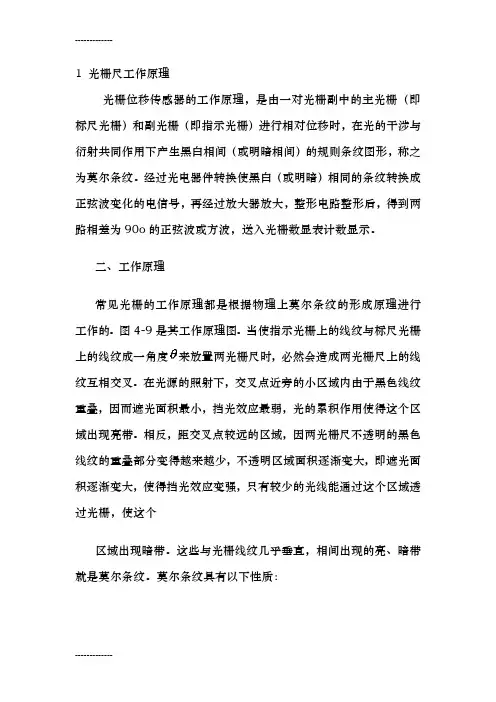

------------- 1 光栅尺工作原理

光栅位移传感器的工作原理，是由一对光栅副中的主光栅（即标尺光栅）和副光栅（即指示光栅）进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间（或明暗相间）的规则条纹图形，称之为莫尔条纹。经过光电器件转换使黑白（或明暗）相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90o的正弦波或方波，送入光栅数显表计数显示。

二、工作原理

常见光栅的工作原理都是根据物理上莫尔条纹的形成原理进行工作的。图4-9是其工作原理图。当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个

区域出现暗带。这些与光栅线纹几乎垂直，相间出现的亮、暗带就是莫尔条纹。莫尔条纹具有以下性质： -------------

------------- (1) 当用平行光束照射光栅时，透过莫尔条纹的光强度分布近似于余弦函数。

(2) 若用W表示莫尔条纹的宽度，d表示光栅的栅距，θ表示两光栅尺线纹的夹角，则它们之间的几何关系为W=d／sin当 角很小时，上式可近似写W=d／θ

若取d=0.01mm,θ=0.01rad，则由上式可得W=1mm。这说明，无需复杂的光学系统和电子系统，利用光的干涉现象，就能把光栅的栅距转换成放大100倍的莫尔条纹的宽度。这种放大作用是光栅的一个重要特点。

(3) 由于莫尔条纹是由若干条光栅线纹共同干涉形成的，所以莫尔条纹对光栅个别线纹之间的栅距误差具有平均效应，能消除光栅栅距不均匀所造成的影响。
