abaqus c40混凝土塑形损伤参数
ABAQUS是一种常用的有限元分析软件，可以用于模拟和分析结构的力学性能。对于混凝土材料，ABAQUS可以使用C40混凝土塑形损伤模型来描述其力学行为。C40混凝土是指抗压强度为40 MPa的混凝土。
混凝土材料的塑性行为是指在受力过程中产生的不可逆性应变和应力的积累。C40混凝土的塑形损伤参数用于描述这种塑性行为，并通过这些参数来预测混凝土的破坏。
C40混凝土塑形损伤模型的参数主要包括三个方面：弹性模量、抗拉强度和剪切强度。
1.弹性模量：弹性模量是指混凝土受力后能够恢复最初形状和大小的能力。在ABAQUS中，可以使用弹性模量来定义C40混凝土的初始刚度，即在未受力时的刚度。一般来说，弹性模量的数值取决于混凝土的配合比、材料成分和固化时间等因素。需要注意的是，在ABAQUS中，弹性模量可以采用线弹性模型或非线性弹性模型来进行定义。
2.抗拉强度：抗拉强度是指混凝土材料在受拉作用下的最大承载能力。在ABAQUS中，可以使用抗拉强度来定义C40混凝土的破坏准则。一般来说，抗拉强度的数值取决于混凝土的配合比、水灰比和养护条件等因素。需要注意的是，抗拉强度可以采用单轴抗拉强度或抗拉强度曲线来进行定义。
3.剪切强度：剪切强度是指混凝土材料在受剪切作用下的最大承载能力。在ABAQUS中，可以使用剪切强度来定义C40混凝土的破坏准则。一般来说，剪切强度的数值取决于混凝土的配合比、水灰比和养护条件等因素。需要注意的是，在ABAQUS中，剪切强度可以采用剪切强度曲线来进行定义。

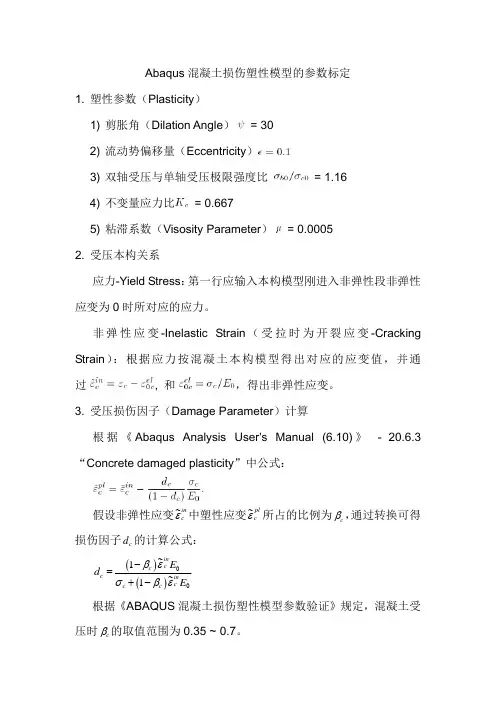

除了上述主要的塑形损伤参数外，还有几个次要的参数也需要考虑，如：硬化模量、剪胀参数、轴向应变软化参数和扭转软化参数等。这些次要参数可以用于更准确地描述混凝土材料的力学行为。此外，还需要确定合适的单元类型和单元尺寸等参数，以确保模拟结果的准确性。
综上所述，C40混凝土塑形损伤参数主要包括弹性模量、抗拉强度和剪切强度等。这些参数可以用于描述混凝土材料的力学行为，并通过这些参数来预测混凝土的破坏。在使用ABAQUS进行混凝土结构的有限元分析时，合理选择和定义这些参数是保证模拟结果准确性的重要因素。
ABAQUS混凝土损伤塑性模型的静力性能分析
一、本文概述
混凝土作为一种广泛使用的建筑材料，在土木工程中占据了重要地位。然而，混凝土在受力过程中会出现损伤和塑性变形，这对其静力性能产生显著影响。为了更深入地理解混凝土的力学行为，并对工程实践提供指导，本文将对ABAQUS中的混凝土损伤塑性模型进行详细分析。
本文首先简要介绍了混凝土材料的特性以及其在工程中应用的重要性。接着，阐述了混凝土在受力过程中的损伤和塑性变形的机制，为后续分析提供理论基础。随后，重点介绍了ABAQUS中的混凝土损伤塑性模型，包括模型的基本假设、控制方程以及参数的选取。在此基础上，本文通过实例分析了该模型在静力性能分析中的应用，包括模型的建立、加载过程以及结果的后处理。
本文旨在通过理论分析和实例验证，展示ABAQUS混凝土损伤塑性模型在静力性能分析中的有效性和实用性。通过本文的研究，读者可以对混凝土的力学行为有更深入的理解，并掌握使用ABAQUS进行混凝土静力性能分析的方法。这对于提高混凝土结构设计的准确性、优化施工方案以及保证工程安全具有重要意义。 二、混凝土损伤塑性模型理论
混凝土作为一种复杂的多相复合材料，其力学行为受到内部微观结构、加载条件以及环境因素等多重影响。在静力性能分析中，混凝土表现出的非线性、弹塑性以及损伤特性使得对其行为进行准确模拟成为一项挑战。ABAQUS软件中的混凝土损伤塑性模型（Concrete
Damaged Plasticity Model）旨在提供一种有效的工具，用以描述混凝土在静载作用下的力学响应。
混凝土损伤塑性模型是一种基于塑性理论和损伤力学的本构模型，它结合了塑性应变和损伤因子来描述混凝土的力学行为。在模型中，损伤被视为一种不可逆的退化过程，通过引入损伤变量来反映材料内部微裂缝的扩展和累积。这些损伤变量在加载过程中逐渐增大，导致材料的刚度降低和承载能力下降。
该模型通过引入两个独立的损伤变量，分别模拟混凝土在拉伸和压缩状态下的损伤演化。在拉伸状态下，损伤主要源于微裂缝的形成和扩展；而在压缩状态下，损伤则与材料的塑性变形和微破碎有关。模型还考虑了材料的塑性硬化行为，即随着塑性应变的累积，材料的屈服应力逐渐增大。
ABAQUS混凝土损伤模型（CDP）断裂能曲线调整
ABAQUS给出Gf的取值从40N/M（0.22lb/in）（适用于抗压强度大致为20MPa，2850lb/in2的一般结构混凝土）至120N/M（0.67lb/in）（适用于抗压强度大致为40MPa，5700lb/in2的高强结构混凝土）。抗压强度在20MPa—40MPa之间的Gf可通过内插确定。这一取值范围适用于常用的标号为C30—C60的混凝土材料。低于此范围标号的混凝土的Gf取值由外插确定。因此Gf的取值可用图1.1所示曲线描述。
GFI默认曲线0204060801001201400204060混凝土抗压强度(MPa)Gf值(N/M)GFI
图1.1 Gf默认取值曲线
由上图可见混凝土抗压强度低于10MPa时，Gf值为负，这显然不正确，并且通过对低于20Mpa混凝土模型的试算，此曲线所给参数所得结果误差较大。因此对该曲线进行修正。
如图1.2所示，建立钢筋混凝土模型，截面尺寸300x600，长5000，上下皮均为4根22直径钢筋，箍筋直径8间距200。钢筋采用两折线本构，混凝土采用塑性损伤本构。观察不同Gf取值混凝土梁的上下中点混凝土弯矩值、钢筋弯矩值、受压受拉损伤值以及位移值（结果如图1.3所示），并分别与采用应力—应变曲线的结果进行对比（对比曲线如图1.4所示），找出对应于不同混凝土标号的最合适的Gf取值，并做出Gf取值曲线，如图1.5所示。
图1.2 钢筋混凝土梁模型
图1.3 ABAQUS计算结果
弯矩对比-2.50E+07-2.00E+07-1.50E+07-1.00E+07-5.00E+060.00E+000102030405060秒数(s)弯矩(N•M)streetdisp 受压损伤对比-0.200.20.40.60.810102030405060秒数(s)损伤值streetdisp
受拉损伤对比-0.200.20.40.60.811.20102030405060秒数(s)损伤值streetdisp 位移对比-0.05-0.04-0.03-0.02-0.0100102030405060秒数(s)位移(m)streetdisp
本周主要是研究了ABAQUS中自带的损伤模型。关于弹塑性力学的内容，感觉再看下去会跑偏，故先回归损伤力学。
主要阅读ABAQUS用户帮助手册及一些用ABAQUS建立损伤模型的相关文献。
[1]Abaqus Analysis User’s Manual
[2]婴幼儿摇椅金属底座的破裂分析.2010 Abaqus Taiwan Users’ Conference.
[3]曹明,ABAQUS损伤塑性模型损伤因子计算方法研究.
[4] Failure Modeling of Titanium 6Al-4V and Aluminum 2024-T3 With the
Johnson-Cook Material Model
另外，在Abaqus Example Problems Manual中有考虑损伤的模拟薄板铝材在准静态荷载和动力荷载下的累进失效分析的操作范例，还没来得及看。
ABAQUS中包括延性金属损伤、服从Traction-Separation法则的损伤、纤维增强复合物的损伤、弹性体损伤。实际上对于混凝土还有塑性损伤模型，东南大学的曹明[3]对该模型有详尽描述。在此仅讨论金属损伤模型。
对于损伤的主菜单，定义的是损伤的萌发模型，子选项为损伤的演化。先来谈谈损伤的萌发模型。
1、损伤萌发模型
延性金属损伤包括柔性损伤、Johnson-Cook损伤、剪切损伤、FLD损伤、FLSD损伤、M-K损伤、MSFLD损伤。
服从Traction-Separation法则的损伤是针对Cohesive Element（黏着单元），应该不适合厚钢板结构，不予考虑。
纤维增强复合物损伤不考虑。
弹性体损伤针对于类似橡胶类物质，不考虑。
对于延性金属损伤，剪切损伤模型用于预测剪切带局部化引起的损伤，FLD、FLSD、MSFLD、M-K损伤都是用于预测金属薄片成型引起的损伤，故现在只剩柔性损伤和Johnson-Cook损伤符合厚钢板结构的损伤研究。
