冲孔模具结构基础知识
冲孔模具是一种常用的金属加工工具，用于在金属板材上进行冲孔、压印、剪断等加工工艺。下面将详细介绍冲孔模具的结构基础知识。
一、冲孔模具的构成
冲孔模具主要由模具座、模具板、模具柱、导柱、导套、顶针、下模和冲头等部件组成。
1.模具座：模具座是冲孔模具的基座，用来固定模具板和模具柱等部件。模具座通常由铸铁或机械零件钢制成。
2.模具板：模具板是支撑模具柱和冲头的部件，它上面安装了冲头。
3.模具柱：模具柱是模具的支撑柱，用来固定模具板。
4.导柱：导柱用于定位和引导模具板的上下运动，保证冲头和冲孔板之间的顶针位置准确。
5.导套：导套是用来定位和导向模具板上的顶针和导柱，使它们能够顺利的上下运动。
6.顶针：顶针是用来固定和夹持冲孔板，使其不发生移动。
7.下模：下模是冲孔模具的底板，用来承受工件冲击力和冲压力。
8.冲头：冲头是冲孔模具中最重要的部件，它用来制造所需的形状和尺寸的孔。
二、冲孔模具的工作原理
冲孔模具的工作原理包括上冲程和下冲程两个阶段。 1.上冲程：上冲程是冲孔模具的工作的第一步，此时冲头向下压下，冲击工件。这个过程中，冲头带动冲孔板和工件一起下移，直到冲头达到所需深度，形成孔洞。
2.下冲程：下冲程是冲孔模具的工作的第二步，此时冲头迅速上升，模具板和冲孔板也跟随上升。这个过程中，顶针通过对冲孔板的夹持作用，使冲孔板保持在原位，不发生移动。
三、冲孔模具的选择
选择合适的冲孔模具需要考虑以下几个因素：
1.工件材料和厚度：不同的材料和厚度需要使用不同的冲孔模具，因为不同的材料和厚度需要不同的冲头形状和尺寸。
2.冲孔形状和尺寸：根据工件的要求，选择合适形状和尺寸的冲头和模具。
3.生产批量：根据生产批量选择合适的冲孔模具，有些模具适用于大批量生产，而有些模具适用于小批量生产。
4.冲孔模具的质量和精度要求：一些要求高精度和高质量的工件，需要选择质量好、精度高的冲孔模具。

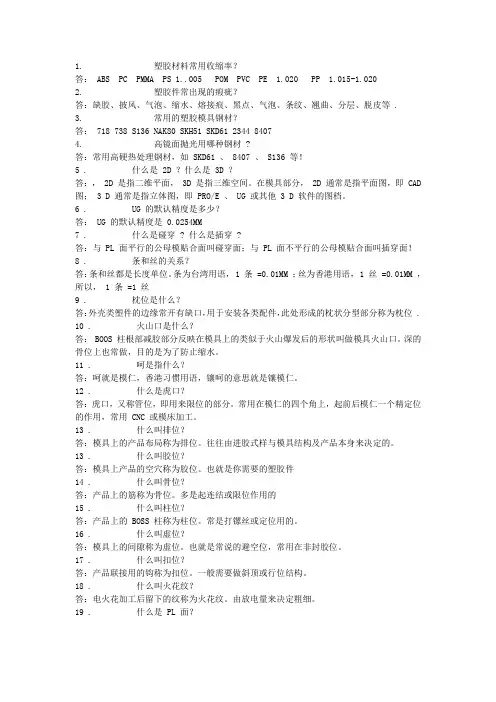

1. 塑胶材料常用收缩率？
答： ABS PC PMMA PS 1..005 POM PVC PE 1.020 PP 1.015-1.020
2. 塑胶件常出现的瘕疵？
答：缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等 .
3. 常用的塑胶模具钢材？
答： 718 738 S136 NAK80 SKH51 SKD61 2344 8407
4. 高镜面抛光用哪种钢材 ?
答：常用高硬热处理钢材，如 SKD61 、 8407 、 S136 等！
5 . 什么是 2D ？什么是 3D ？
答：， 2D 是指二维平面， 3D 是指三维空间。在模具部分， 2D 通常是指平面图，即 CAD
图； 3 D 通常是指立体图，即 PRO/E 、 UG 或其他 3 D 软件的图档。
6 . UG 的默认精度是多少？
答： UG 的默认精度是 0.0254MM
7 . 什么是碰穿 ? 什么是插穿 ?
答：与 PL 面平行的公母模贴合面叫碰穿面；与 PL 面不平行的公母模贴合面叫插穿面！
8 . 条和丝的关系？
答：条和丝都是长度单位。条为台湾用语， 1 条 =0.01MM ；丝为香港用语， 1 丝 =0.01MM ，所以， 1 条 =1 丝
9 . 枕位是什么？
答：外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕状分型部分称为枕位 .
10 . 火山口是什么？
答： BOOS 柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口。深的骨位上也常做，目的是为了防止缩水。
11 . 呵是指什么？
答：呵就是模仁，香港习惯用语，镶呵的意思就是镶模仁。
12 . 什么是虎口？
模具知识
1、常用的塑胶模具钢材
2、塑料件结构的工艺性
避免侧孔和侧凹塑料件的内外表面形状应设计得易于模塑成型，以防止复杂的瓣合模与抽心模具结构，为此塑件应尽量避免有侧孔与侧凹。
脱模斜度为了便于塑件从模腔中脱出来或从塑件中抽出型芯，塑件设计时须考虑其内外壁应有足量的脱模斜度，最小脱模斜度与塑料性能、收缩率大小、塑件几何形状等有关。在具体选择脱模斜度时注意点：
1）制件精度要求越高，脱模斜度应越小．
2）尺寸大的制件，应采用较小的脱模斜度．
3）制件的形状复杂不易脱模的，应选用较大的斜度．
4）制件收缩率大，斜度也应加大．
5）制件壁厚大，斜度也应加大．
在不影响尺寸精度的情况下，塑件的内外表面都应有斜度，特别是深形的容器类制件，塑件内侧的斜度可以比外侧的斜度大１度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。平行于分型面的面——即底面在脱模时容易引起弯曲变形，为避免或者缓和变形，宜将制品设计成弯曲的底面。成型收缩大的PVC等材料时，将底面中心部分做成该度为底部直径的5%~10%的弯曲面，可缓和应力。
以下为脱模斜度设计的基本准则：
Ⅰ 箱或盖类制品 对于箱类或盖类零件，脱模斜度因高度而略有差异。
Ⅱ 格子类制品 格子类制品的脱模斜度因制品形状、尺寸、格子面积大小的不同而异。通常格子部分的顶边与底边长度之差的一半与格子高度之比为1/12-1/14，但在下面的场合下，应当改变脱模斜度
Ⅲ 竖筋（纵筋） 为了增强制品的强度，或者为了改善塑料的填充性能而设计竖筋时，必须考虑竖筋的脱模斜度，脱模斜度的大小(筋顶部与底部的长度之差的一半与筋高之比)约为1/500-1/200,为了方便加，筋顶部的宽度应适当大一些，
Ⅳ 底部加强筋 底部加强筋的设计和竖筋完全相同，但斜度通常为1/150-1/100，筋顶部或底部宽度的设计准则同竖筋。
Ⅴ 螺纹凸台制品中的螺纹凸台是用来安装金属螺钉而专门做出的，凸台除了需要一定的强度外，中间还要做出安装孔，图3.2-6为3mm自攻螺钉用凸台的有关尺寸，该数据仅仅适用于凸台高度H为30mm以下的尺寸，当凸台高度超过30mm，并且需要满足一定强度时，则应当按下面的3.2-7图设计凸台的脱模斜度。
模具结构基础知识1
1. 引言
模具是制造工业产品所必需的重要装备之一，广泛应用于汽车、电子、家电、塑料制品等行业。模具的结构是保证制品质量和生产效率的关键因素之一。本文将介绍模具结构的基础知识，包括模具的组成部分、常用材料、结构类型等内容。
2. 模具的组成部分
一个完整的模具通常由以下几个部分组成：
2.1 上模
上模是模具的上半部分，用于成型产品的顶部或外形。上模通常包括顶板、上模座、导柱等组件。 2.2 下模
下模是模具的下半部分，用于成型产品的底部或内形。下模通常包括下模座、下模板、导柱等组件。
2.3 滑块模
滑块模也称为副模或侧模，用于成型产品的侧面或突起部分。滑块模通常包括滑块、导柱套和定位销等组件。
2.4 斜顶模
斜顶模用于成型带有斜侧面的产品。斜顶模通常包括斜顶、导柱套、斜顶片等组件。
2.5 拉伸模
拉伸模用于成型带有拉伸形状的产品。拉伸模通常包括拉伸块、导柱、拉伸销等组件。 3. 常用的模具材料
模具材料的选择直接影响到模具的使用寿命和成品质量。常用的模具材料包括：
3.1 铝合金
铝合金具有良好的热传导性能和机械性能，适用于制作小型模具和大批量生产的模具。
3.2 铜合金
铜合金因其良好的导热性和耐磨性被广泛应用于模具制造，尤其适用于高速冲压模具和大体积模具。
3.3 铁合金
铁合金包括低碳钢、合金钢、工具钢等。它们具有高硬度、高强度和耐磨性，适用于制作高精度模具和耐用性要求较高的模具。 3.4 塑料模具材料
塑料模具材料包括PVC、PE、PP等。它们具有良好的耐腐蚀性和可塑性，适用于制作塑料制品模具。
4. 模具结构类型
模具结构的选择取决于产品的形状、尺寸和材料等因素。常见的模具结构类型包括：
4.1 单模结构
单模结构是最简单的模具结构，适用于产品形状简单、工艺要求低的情况。
4.2 组合模结构
组合模结构由多个模块组合而成，适用于产品形状复杂、工艺要求高的情况。 4.3 多腔模结构
