钢筋电渣压力焊施工工艺

钢筋电渣压力焊工艺标准

1 范围

本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14—40mm的I—Ⅱ级竖向或斜向(倾斜度4：1范围内)钢筋的连接。

2 施工准备

2.1 材料及主要机具：

2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2 焊剂

2.1.2.1焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经250—300℃烘焙2h。

2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.1.2.4 焊剂应有出厂合格证。

2.1.3 主要机具

2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.1.3.2 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。

2.1.3.3 焊接电源。钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。(一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源)。当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

2.2 作业条件

2.2.1 焊工必须持有有效的焊工考试合格证。

2.2.2 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

2.2.3 电源应符合要求，当电源电压下降大于5%，则不宜进行焊接。 2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

安亭瑞仕华庭工程

1

钢筋电渣压力焊施工方案

一、 编制依据：

《钢筋焊接及验收规程》 （JGJ18—2003）

《建筑工程施工质量验收统一标准》 （GB50300—2001）

《钢筋焊接接头试验方法》 （JGJ/T27—2001）

二、 工程概况：

工程名称: 安亭瑞仕华庭

地址： 北至安拓路，南至博园路，西至安研路、东至安虹路。

结构类型：框架结构、异性柱框架结构。

计划工期：375天。

工程规模：总建筑面积约为17.2万平方米，以住宅为主，辅以 办公、商业、地下停车库等设施。

建设单位：上海城建博远置业有限公司。

设计单位：上海九格建筑设计事务所、上海九腾建筑工程设计事务所。

监理单位：上海城建工程建设监理有限公司。

施工单位：上海城建（集团）公司

三、施工准备

1、材料

（1）钢筋：本工程柱钢筋直径≥14~25的钢筋均采用电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或规范的规定。钢筋的验收和加工，满足有关的规定。

（2）电渣压力焊焊接使用的钢筋端头平直、干净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。处理钢筋时应当天进行，防止处理后再生锈。

（3）电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。焊剂回收重复使用时，应除去熔焊和杂物，本工程采用HJ431焊剂。

2 机具设备

（4）电渣焊机选用MH—36型。

（5 焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面积应与焊接钢筋大小相适应。焊接电缆以及控制电缆的连接处必须保持良好接触。

（6）焊剂盒：应与所焊钢筋的直径大小相适应。

（7）石棉绳：用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。

关于电渣压力焊的施工工艺报告

二、试验目的

1、检验施工人员的操作能力；

2、确定配备机具、材料的规格型号；

3、确定焊接工艺焊接参数，焊接电流、焊接电压、通电时间，拆除焊具时间。

三、资源配置

1、人员配置

电焊工：2名 电 工：1名 技术员：1名

2、设备配置

BX1-630型交流弧焊机：2台；

MH-36型埋弧钢筋电渣压力对焊机：2台；秒表：2个。

3、试验场地

本次试验位于宏基钻石城A27-31#楼工程施工现场。

四、试验流程

1、一般流程：

检查设备、电源——钢筋端头制备——安装焊接夹具和钢筋——安放焊剂罐、填装焊剂——施焊——回收焊剂——卸下夹具——质量检查

2、电渣压力焊的工艺流程：

闭合电路——引弧——电弧过程——电渣过程——积压断电

五、焊接方法

1、检查设备、电源

检查设备、线路有无变形、损坏，电源采用工地系统动力线路，电源电压380V。

2、钢筋端头制备 焊接部位和电极钳口接触的钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端部的弯折、扭曲直接切除，杜绝使用捶击矫直。

3、安装焊接夹具和钢筋

夹具的下钳口夹紧于下钢筋端部的适当位置,一般为1/2焊剂罐高度偏下5～10mm,以确保焊接处的焊剂有足够的掩埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。

4、安放焊剂罐、填装焊剂

夹具安装好后安放焊剂罐、填装焊剂，焊剂采用HJ431。

5、闭合电路、引弧

通过操作杆和操作盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。

6、电弧过程

引燃电弧后，控制电压值。操作杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化形成必要深度的渣池。

7、电渣过程

随后逐渐下送钢筋，使上钢筋端插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。

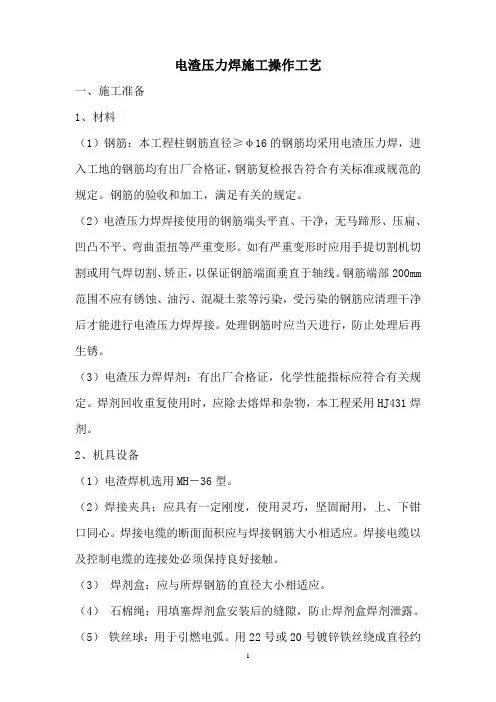

1 电渣压力焊施工操作工艺

一、施工准备

1、材料

（1）钢筋：本工程柱钢筋直径≥φ16的钢筋均采用电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或规范的规定。钢筋的验收和加工，满足有关的规定。

（2）电渣压力焊焊接使用的钢筋端头平直、干净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。处理钢筋时应当天进行，防止处理后再生锈。

（3）电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。焊剂回收重复使用时，应除去熔焊和杂物，本工程采用HJ431焊剂。

2、机具设备

（1）电渣焊机选用MH－36型。

（2）焊接夹具；应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面积应与焊接钢筋大小相适应。焊接电缆以及控制电缆的连接处必须保持良好接触。

（3） 焊剂盒：应与所焊钢筋的直径大小相适应。

（4） 石棉绳；用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。

（5） 铁丝球：用于引燃电弧。用22号或20号镀锌铁丝绕成直径约 2 为10mm的圆球。

（6） 切割机或圆片锯：用于切割钢筋。

3、作业条件

（1）焊工经有关部门的培训、考核，均持证上岗。

焊工上岗时，应穿戴好焊工鞋、焊工手套等焊工防护用品。

（2）电渣压力焊的机具设备以及辅助设施等应齐全、完好。施焊前要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。

（3）施焊前应搭好操作脚手架。

（4）钢筋端头已处理好，并清理干净焊剂干燥。

（5）在焊接施工前，应根据焊接钢筋直径的大小，按电渣焊机说明书选定焊接电流，造渣工作电压、电渣工作电压、通电时间等工作参数。

二、操作工序

1、电渣压力焊接工艺
