逻辑分析仪使用方法

Proteus 仿真之逻辑分析仪James2014-12A0—A15 连接触发信号B0-B3连接4组8bit总线

1.放置terminal bus（Terminal mode –bus

）2.设置terminal bus指定bus连接的总线3.连接触发信号4.运行，指定触发条件（任意、低电平、上升沿、高电平、下降沿）

5.指定数据匹配条件6.指定捕捉分辨率7.按捕捉按钮，开始捕捉完成后会显示绿色，然后变成黑色8.调节显示分辨率或显示位置滚轮，显示数据注意事项•捕捉完成后，屏幕没有内容，要手动改变一下显示比例或位置，内容就出来了•捕捉分辨率太低的话，比如1us，有可能错过一些信号，比如ALE锁存信号中间的数据

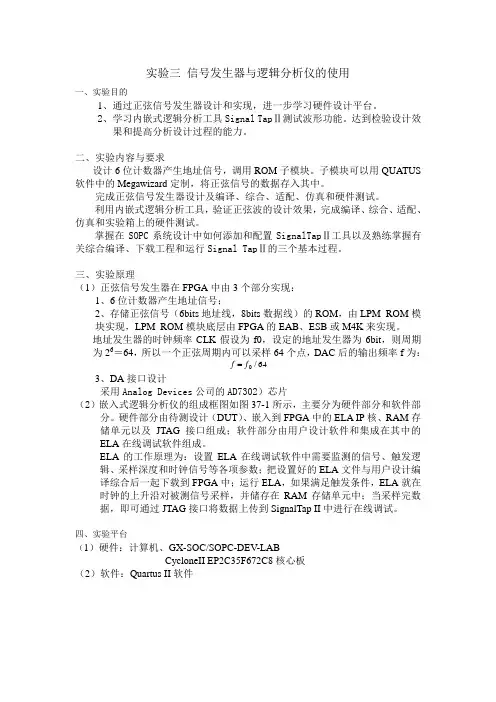

实验三 信号发生器与逻辑分析仪的使用

一、实验目的

1、通过正弦信号发生器设计和实现，进一步学习硬件设计平台。

2、学习内嵌式逻辑分析工具Signal TapⅡ测试波形功能。达到检验设计效果和提高分析设计过程的能力。

二、实验内容与要求

设计6位计数器产生地址信号，调用ROM子模块。子模块可以用QUATUS软件中的Megawizard定制，将正弦信号的数据存入其中。

完成正弦信号发生器设计及编译、综合、适配、仿真和硬件测试。

利用内嵌式逻辑分析工具，验证正弦波的设计效果，完成编译、综合、适配、仿真和实验箱上的硬件测试。

掌握在SOPC系统设计中如何添加和配置SignalTapⅡ工具以及熟练掌握有关综合编译、下载工程和运行Signal TapⅡ的三个基本过程。

三、实验原理

（1）正弦信号发生器在FPGA中由3个部分实现：

1、6位计数器产生地址信号；

2、存储正弦信号（6bits地址线，8bits数据线）的ROM，由LPM_ROM模块实现，LPM_ROM模块底层由FPGA的EAB、ESB或M4K来实现。

地址发生器的时钟频率CLK假设为f0，设定的地址发生器为6bit，则周期为26＝64，所以一个正弦周期内可以采样64个点，DAC后的输出频率f为：

64/0ff

3、DA接口设计

采用Analog Devices公司的AD7302）芯片

（2）嵌入式逻辑分析仪的组成框图如图37-1所示，主要分为硬件部分和软件部分。硬件部分由待测设计（DUT）、嵌入到FPGA中的ELA IP核、RAM存储单元以及JTAG接口组成；软件部分由用户设计软件和集成在其中的ELA在线调试软件组成。

ELA的工作原理为：设置ELA在线调试软件中需要监测的信号、触发逻辑、采样深度和时钟信号等各项参数；把设置好的ELA文件与用户设计编译综合后一起下载到FPGA中；运行ELA，如果满足触发条件，ELA就在时钟的上升沿对被测信号采样，并储存在RAM存储单元中；当采样完数据，即可通过JTAG接口将数据上传到SignalTap II中进行在线调试。

全站仪使用方法及使用步骤

全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。

微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用

1.全站仪的基本操作与使用方法

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

Saleae 24M 8CH 逻辑分析仪 使用手册 /item.htm?id=8430104015

一， 软件的安装以及基本使用 1， 首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。 2， 安装完毕之后启动一下我们可以到可以看到以下界面： 这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。点一下START SIMULATION就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。如下图： 用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。我们也可以移动底部的滑动条来查看波形。 3， 安装完毕后插入硬件，出现找到新硬件提示，如下 点自动搜索驱动。之后就能完成驱动加载。在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。此时驱动安装完毕。 4， 再次启动软件会发现，我们看到现在按钮的名字变成了 START 而不是没有接硬件之前的 START SIMULATION。这时候点START将实现8路逻辑信号的采集。 二，关于采样深度和采样率

在软件的左上方有两个下拉选项， 左边一个是采样深度，右边一个是采样速率。采样深度就是你总共要采集多少数据，图上的25M标示每路每路每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。比方说我们采集深度是1M采样速率也是1M，那总的采集时间就是1秒。采集一秒后自动停止采集，并在界面上显示波形。 三，关于波形信息 1在软件界面的右上方有波形信息，可以通过点击来选择自己感兴趣的参数。如下图： 2，以下图为例，看一下具体参数都是什么含义： Width ： 是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。而接下来的DUTY Cycle自然就是这个电平作为一个周期来分析，其占空比为多少。FREQUENCY，当然就是周期的倒数。 T1和T2是可以设置的，是放置表现，我们点下，之后在图形上要放置的位置左点一下鼠标，表线1就放置完毕。我们会看到一个小三角，里面写着1，代表第一个表线。同样第2个标线也是这样放置在我们的感兴趣的位置。这
