启明星支撑计算书

梁模板支撑计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为4.5米，基本尺寸为：梁截面 B ×D=450mm ×1100mm ，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.50米，梁底增加1道承重立杆。

45001500110图1 梁模板支撑架立面简图采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1 = 25.000×1.100×0.600=16.500kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.350×0.600×(2×1.100+0.450)/0.450=1.237kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1 = (1.000+2.000)×0.450×0.600=0.810kN均布荷载 q = 1.2×16.500+1.2×1.237=21.284kN/m集中荷载 P = 1.4×0.810=1.134kN面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；A计算简图0.158弯矩图(kN.m)剪力图(kN)0.034变形图(mm)经过计算得到从左到右各支座力分别为N1=2.228kNN2=7.218kNN3=1.266kN最大弯矩 M = 0.158kN.m最大变形 V = 0.4mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.158×1000×1000/32400=4.873N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3×4333.0/(2×600.000×18.000)=0.602N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.380mm面板的最大挠度小于255.0/250,满足要求!二、梁底支撑方木的计算（一）梁底方木计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 7.218/0.600=12.030kN/m最大弯矩 M = 0.1ql2=0.1×12.03×0.60×0.60=0.433kN.m最大剪力 Q=0.6×0.600×12.030=4.331kN最大支座力 N=1.1×0.600×12.030=7.940kN方木的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；(1)方木抗弯强度计算抗弯计算强度 f=0.433×106/83333.3=5.20N/mm2方木的抗弯计算强度小于13.0N/mm2,满足要求!(2)方木抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×4331/(2×50×100)=1.299N/mm2截面抗剪强度设计值 [T]=1.30N/mm2方木的抗剪强度计算满足要求!(3)方木挠度计算最大变形 v =0.677×10.025×600.04/(100×9500.00×4166666.8)=0.222mm方木的最大挠度小于600.0/250,满足要求!三、梁底支撑钢管计算(一) 梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

地下室模板支撑方案计算书地下室模板支撑方案计算书1、板体模板及支撑计算板体模板采用12厚，50*100木楞，支撑在横杆D48*3.5钢管，由直角扣件传力于D48*3.5钢管脚手架，钢管脚手架，总高14.35米，每步高度为1.8米,共为为八步，砼板厚120 mm。

1.1、板面荷载1)模板及其支架自重标准值 0.5 KN/M22)新浇砼自重标准值 24 KN/M33)钢筋自重标准值 1.1 KN/M34)施工人员及设备荷载标准值 2.5 KN/M21.2、板厚120 mm的板模及支撑计算1.2.1、胶合板模板计算采用12厚胶合板，支撑在50*100水平背楞上, 静弯曲强度标准值f m=20 KN/ m2，弹性模量E=6500 KN/ m2 ,惯性矩I=b*h3/12，以4跨连续梁计算。

120砼板厚上的均布荷载（0.5+24*0.12+1.1*0.12）*1.2+2.5*1.4=7.012KN/M2按强度要求计算竖向内楞的间距M=Km*q*L2=f m *1/6*b*h2L=[ b*f m /(Km*6*q)]1/2*h=[1000*20/(0.121*6*7.012)]1/2*18=1128mm按刚度要求计算竖向内楞的间距ω=Kw*q*L4/(100*E*I)=[ω]=L/400L=[E*b/(12*4*q)]1/3*h=[6500*1000/(12*4*0.967*7.012)] 1/3*18=488 mm经计算，胶合板支撑在水平背楞的跨度取400 mm, 而初步确定为100mm远远满足施工要求。

1.2.2、板模背楞计算水平木楞采用50*100的木楞。

木楞的抗拉强度[f]=13KN/m2，弹性模量E=9.5*105N/mm2, 截面抵抗矩W=b*h2/6, 惯性矩I=b*h3/12,按三跨连续梁计算，间距为a=400mm，内楞上所受的均布荷载q1= F*a=7.012*0.4=2.805KN/m按强度要求计算内楞跨度M=Km*q1*L2/10=[f]*WL=[b*fm/(6*Km*q1)]1/2*h=[(100*13/(6*0.177*2.805)1/2*50=1045mm按刚度要求计算内楞的跨度ω=K W*q1*L4/(100*E*I)=[ω]=L/400L=(E*I/(4*K W*q1)) 1/3*h=(9500*103/(12*4*0.99*2.805)) 1/3*50=2073mm经计算横向内楞的跨度最大为1000mm.1.2.3、支撑横杆计算支撑横杆采用D48*3.5钢管，立杆间距为750*750。

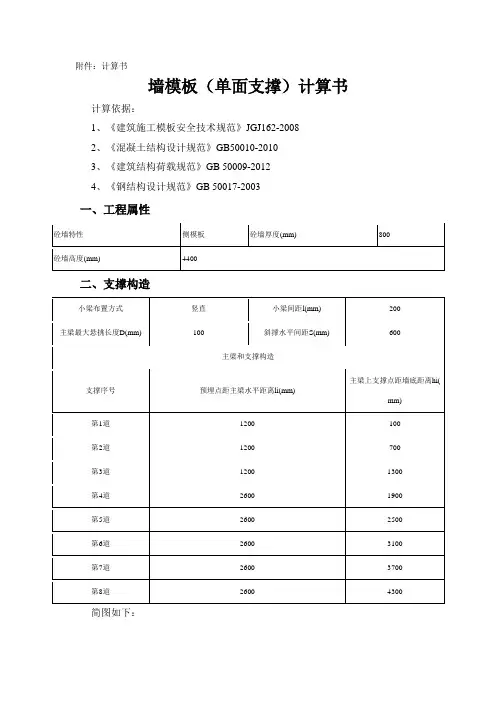

附件：计算书墙模板（单面支撑）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、支撑构造简图如下：墙模板单面支撑剖面图墙模板单面支撑正立面图三、荷载组合有效压头高度h＝G4k/γc＝38.4/24＝1.6m承载能力极限状态设计值S max＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×38.400+1.4×2.000，1.35×38.400+1.4×0.7×2.000]＝4 8.42kN/m2S min＝0.9×1.4 Q3k＝0.9×1.4×2.000＝2.52kN/m2正常使用极限状态设计值Sˊmax＝G4k＝38.400kN/m2Sˊmin＝0kN/m2四、面板验算根据《规范》JGJ162，面板验算按简支梁。

梁截面宽度取单位宽度即b＝1000m mW＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。

1、强度验算q＝bS max＝1.0×48.42＝48.42kN/m验算简图M max＝ql2/8=48.42×0.2002/8=0.24kN·mσ＝M max/W＝0.24×106/37500=6.456N/mm2≤[f]=37.000 N/mm2满足要求！2、挠度验算qˊ＝bSˊmax＝1.0×38.40＝38.40kN/m验算简图挠度验算,νmax＝5qˊl4/(384EI)=5×38.40×2004/(384×10584×281250)=0.27mm≤[ν]=l/ 250=200/250=0.80mm满足要求！五、小梁验算1、强度验算q max＝εlS max＝1×0.2×48.42＝9.684kN/mq min＝εlS min＝1×0.2×2.52＝0.504kN/m验算简图弯矩图(kN.m)M max＝0.355kN·mσ＝M max/W＝0.355×106/166670=2.131N/mm2≤[f]=14.85 N/mm2 满足要求！2、挠度验算qˊmax＝εlSˊmax＝1×0.2×38.4＝7.68kN/mqˊmin＝εlSˊmin＝1×0.2×0＝0kN/m验算简图变形图(mm) νmax＝0.075mm≤[ν]=l/250=600/250=2.4mm满足要求！3、支座反力计算承载能力极限状态剪力图(kN) R1=3.362 /ε=3.362/1.000=3.36kNR2=6.457 /ε=6.457/1.000=6.46kNR3=5.644 /ε=5.644/1.000=5.64kNR4=5.829 /ε=5.829/1.000=5.83kNR5=5.904 /ε=5.904/1.000=5.90kNR6=5.072 /ε=5.072/1.000=5.07kNR7=2.753 /ε=2.753/1.000=2.75kNR8=0.502 /ε=0.502/1.000=0.50kN正常使用极限状态剪力图(kN)Rˊ1= 2.667 /ε = 2.667/1.000 = 2.67 kNRˊ2= 5.121 /ε = 5.121/1.000 = 5.12 kNRˊ3= 4.476 /ε = 4.476/1.000 = 4.48 kNRˊ4= 4.622 /ε = 4.622/1.000 = 4.62 kNRˊ5= 4.685 /ε = 4.685/1.000 = 4.68 kNRˊ6= 3.998 /ε = 3.998/1.000 = 4.00 kNRˊ7= 2.022 /ε = 2.022/1.000 = 2.02 kNRˊ8= 0.274 /ε = 0.274/1.000 = 0.27 kN4、抗剪验算V max＝3.42kNτ＝3V max/(2bh)=3×3.42×103/(2×100×100)=0.51N/mm2≤[τ]=1.3 N/mm2 满足要求！六、主梁验算由上节'小梁验算'的'支座反力计算'知，主梁取小梁对其反力最大的那道验算。

模板支撑体系计算
书
1
2020年4月19日
模板支撑体系计算书
计算依据：
1、《建筑施工模板安全技术规范》JGJ162-
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－
3、《混凝土结构设计规范》GB 50010-
4、《建筑结构荷载规范》GB 50009-
5、《钢结构设计规范》GB 50017-
一、工程属性
二、荷载设计
2
2020年4月19日
三、模板体系设计
设计简图如下：
3
2020年4月19日
平面图
4 2020年4月19日
立面图
四、面板验算
面板类型覆面木胶合板面板厚度t(mm) 14
面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5
面板弹性模量E(N/mm2) 5400
取单位宽度b=1000mm，按三等跨连续梁计算：
W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.667mm4
q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×
5
2020年4月19日。
