初二物理_第五章《透镜》透镜及其应用PPT课件

1、成因：
2、矫正：
晶状体太薄，折光能力 太弱，成像于视网膜后。
配戴用凸透镜做成的远 视眼镜。（老花眼镜）
比较远视眼与近视眼
近视眼
晶状体 折光能力 像的位置 矫正方法
太厚
太强 在视网膜 前
凹透镜
远视眼
太薄
太弱 在视网膜后 凸透镜
Flash对比
保护我们的眼睛已经刻不容缓！！！
1、不要边走边读； 2、不要躺在床上阅读； 3、不要在过强或过弱的光线下阅读；
4、小明想利用凸透镜使小灯泡发出的光线变成 平行光，他应该把小灯泡放在凸透镜的焦点上。
5、下列说法中正确的是 ( D ) A．通过凸透镜的光线都要会聚在焦点上 B．凸透镜只对平行光线有会聚作用 C．凸透镜有焦点，凹透镜没有焦点 D．通过透镜中心的光线传播方向不变
7．烈日下，小明和几个同学到海滩游玩、烧烤， 等到点火时，却发现忘记带火柴了，他们几个 人的行李包中只有绳子、玻璃、放大镜、镜子、 纸等物品，请你帮他们想一想，可选用哪些器 材，采取什么方法取火，并简述这样做的理由。
学习目标:
1、理解凸透镜的成像规律。
２、知道凸透镜所成像的虚实、 正倒、大小与发光体位置的关系。
３、学习从物理实验现象中 归纳科学规律的方法。
重点与难点： 掌握科学探究的方法
预备知识：
1.物距(u)： 物体 到 凸透镜光心 2.像距(v)： 像 到 凸透镜光心
的距离； 的距离；
u
v
25
40
68
u=?15cm V =?28cm
第三章透镜及其应用第一节
透镜在日常生活中的应用
照相机上的透镜
透镜在日常生活中的应用
数 码 摄 像 机 上 的 透 镜

谢谢观赏
You made my day!
我们，还在路上……
它对光线有__会__聚____作用，中间厚，边缘薄的 透镜叫_____凹_____透镜，它对光线有_发___散__
作用。
2、一束跟主光轴平行光射到凸透镜上
经其折射后将在主光轴上会聚一点，这一点
叫凸透镜的_焦_________点，同一个凸透镜 有_2________个这样的点，焦点到凸透镜光 心的距离叫做_焦__距_____，两侧的两 个焦距 __相__等____（填‘相等’或‘不相等）
四.眼睛 晶状体
1.眼睛的结构 视网膜
眼睛的晶状体就是一个凸透镜 视网膜就相当于一个光屏
2.视觉的形成
3.眼睛具有调节作用 人远眺时：
睫状肌放松，晶状体较薄， 焦距较长，远处物体射来 的光刚好会聚在视网膜上， 人便能看清远处的物体。
人看近处物体时： 睫状肌收缩，晶状体较厚， 焦距较短，近处物体射来 的光刚好会聚在视网膜上， 人便能看清近处的物体。
凸透镜的性质
凸透镜对光线有会聚作用 1.能将平行于主光轴的光会聚于焦点。 2.能使从焦点射来的光平行于主光轴射出。
3.光线通过光心后方向不变
凹透镜的性质
凹透镜使光线变得发散。
三.凸透镜成像及应用 (一)
•F
•F
2f
•物体在2倍焦距之外,在另一侧成倒立、缩小的实像。
•
照相机
凸透镜成像及应用(二)
规律。
凸透镜作图
a) 平行于主轴的光线经过凸透镜 后，折射光线过焦点。
?
?c ?
F
F
b)通过焦点的光线经过凸透镜后， 折射光线平行于主轴
•
•c •
F
F
c)通过光心的光线经过凸透镜后方向不变

4.如图是一束光线通过两个透镜前后的传播方向， 请在长方框中填上适当类型的透镜。
•
第五章 透镜及其应用
第2节 生活中的透镜
图片欣赏
想拍张照 留念吗？
思考：我们知道这些照片都是照相机拍摄的， 那么你们知道它的原理是什么吗？
一 照相机 1．照相机的结构
主要构造： 1．镜头：相当于凸透镜。 2．胶片：相当于光屏。 3．调节控制系统：
像
凸透镜
物
凹面镜
投影仪的镜头相当于一个 凸透镜，屏幕相当于光屏 。
2.投影仪成像原理
把投影仪上的平面镜（反光镜） 取下，投影片放到载物台上。调节 镜头，在天花板上就能得到投影片 上图案清晰的像。观察像的正倒。
凹面镜的作用：光源位于凹面镜焦点， 光线经凹面镜反射，使照在投影片上 的光增强。 螺纹透镜的作用：聚光。 平面镜的作用：改变光路。 凸透镜的作用：成倒立、放大的实像。
4．清晨，小草的露珠下面的叶脉看起来比较大，这是露 珠产生了_放__大___镜的功能，形成了放大的___虚___像，这是由于 光的__折____射现象的结果。
第五章 透镜及其应用
第3节 凸透镜成像的规律
以上都是生活中常见的透镜，他们成的像有什么 不同呢？
学习目标 1.理解凸透镜成像的规律。(重点) 2.知道凸透镜所成像的正倒、大小、虚实与物距 的关系。（重难点）
5.把物体放在凸透镜前10cm时，可以在凸透镜另一侧 的光屏上得到放大的像。据此可以推断这个凸透镜 的焦距范围为多少？
解：因为是光屏上的像,故像是实像，又是放 大的，所以必须满足：2f > u > f, 即：
2f >10(cm)>f 由于2f >10(cm) 得： f >5(cm)， 综合10(cm)>f 得：10cm >f >5cm

•
17、儿童是中心，教育的措施便围绕 他们而 组织起 来。下 午10时2 2分56 秒下午1 0时22 分22:22:5621.8. 10
• 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年六月十七日2021年6月17日星期四
•
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021
•
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021 年8月下 午10时 22分21 .8.1022 :22Aug ust 10, 2021
•
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021 年8月10 日星期 二10时 22分56 秒22:2 2:5610 August 2021
•
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19

ƒ 2ƒ
再见
8年 月
9 、每个人在成功之初都会遇到各种困难。但失败是成功之母，只有经历失败的洗礼，才能有丰富的成功。要珍惜每个人的态度，再平凡的人 也有自己的主见，也会决定你的质量。
15、我们的成长更要呼唤人文品格的修养，古之圣贤，静以修身，俭以养德，塑造自身的品性。正是一种独特的人文品格。达则兼济天下， 穷则独善其身之中，多少也包含着胸怀宇内的人文关怀，而如今，在商业化大潮的冲击下，种种最为质朴的，关系人类生存的人文品格都被忽 略了。
10 、很多事先天注定，那是“命”;但你可以可以决定怎么面对，那是“运”! 5 、不要说没体力，不要说对手肘子硬，不要说球太滑，你只需做好基本功。就算对手难缠，就算他小动作多，就算他嘴里不干净，你只需做 好基本功。
10 、沉默是一种气质，也是一种风度，更是一种品格。如果没有沉默，就没有孕育，就没有震荡，就没有突破。蛾在沉默了一冬之后，终于 把飞的梦幻变成现实;海在沉默了一时之后，终于把惊涛的壮观推出了地平线。 15 、一切能激发生机的思想都是美好的。敌人只有一个，那就是自私，它能使生命的泉水变得浑浊而枯竭，它能使心灵的天空变得狭窄而阴 暗，它能使理想的星辰变得昏暗而模糊。努力激发你心中的光明和力量，激发那无私的爱和奉献的喜悦。
能在光屏上呈现像的是凹透镜。
第三章 透镜及其应用复习 3、透镜的三条特殊光线
· ·· F OF
· ·· F OF
· ·· F OF
· ·· F OF
第三章 透镜及其应用复习
凸透镜成像的规律
物距（u）
像的性质
倒立或 放大或 实像或 像距（ v）
正立 缩小 虚像
应用
u＞2f u＝2f f＜u＜2f u＝f u＜f
透镜的光心、焦点、焦距及三条特殊光线

（8）在下列各图中填上适当的光学元件：
课后作业
1.从教材课后习题中选取； 2.从练习册中选取。
课堂感想 1、这节课你有什么收获？ 2、这节课还有什么疑惑？ 说出来和大家一起交流吧！
谢谢观赏！
再见！
第五章第二节 生活中的透镜
照相机
一、照相机主要由哪几部分组成？
按钮
镜头
底片 机壳
照相机的原理
不变的点。如图， 点为光心。
焦点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿，焦点又有实焦点和虚焦点之分；
凸透镜有＿＿＿＿焦点，凹透镜有＿＿＿＿焦点（但实际上是不能使光
线会聚的）。
焦距：指
物距：指
像距：指
（5）把光源放在凸透镜的______处，通过凸透镜后会成为一束平行光线。 （6）光线射入平面镜会发生______现象，光线通过透镜会发生______现 象。 （7）光学器件平面镜、凹镜、凸镜、凹透镜、凸透镜中，利用光的反射 规律工作的是______镜、______镜；利用光的折射规律工作的是_____镜； 没有焦点的是______镜；有实焦点的是______镜；有虚焦点的是______镜。
二、透镜对光的作用
探究实验1：
1.凸透镜对光线的作用 2.凹透镜对光线的作用
1.凸透镜对光线的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
2.凹透镜对光线的作用
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
探究实验2：
1.探究通过凸透镜光心和平行于凸 透镜主光轴入射的光线。
2.探究通过凹透镜光心和平行于凹 透镜主光轴入射的光线。
F
F’
F
F’
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。 因而利用凸透镜能得到平行光。

知4－练
例 4 在①小孔成像、②放大镜成像、③照相机成像、④ 投影仪成像中，下列分析正确的是( ) A. 反射成像的是② B. 折射成像的是①③④ C. 成实像的是①③④ D. 成虚像的是②③④
解题秘方：根据各种仪器的成像特点进行判断。
知4－练
解析：小孔、照相机、投影仪成的是实像，放大镜 成的是虚像；透镜成像是由于光的折射，小孔成像 是由于光的直线传播。
知1－练
1．如图所示，小刚自制了一架模型照相机。将凸透镜对 准窗外景物，在外壳内前后移动内纸筒，在半透明膜 上可以得到景物_倒__立___(填“ 倒立”或“ 正立”)的 _缩__小___ (填“放大”或“缩小”)的实像。
知识点 2 投影仪
1. 投影仪的简单结构：如图2 所示。 (1)投影片：投影片上有文字或图案，
知1－练
(1)小宇离照相机镜头的距离_大__于__(填“大于”“小于”或 “等于”)底片离照相机镜头的距离。 解析：照相机底片离镜头的距离较小，而拍照时被照的 对象离照相机较远，远远超过照相机底片到镜头的距离。
知1－练
(2)小宇离照相机镜头越远，小宇在底片上所成的像越 __小___。 解析：由生活经验可知，人离照相机越远，成的像越小。
答案：C
教你一招：常见光现象图解：
知4－练
实 图示
像
小孔成像 照相机成像 投影仪成像
原理 光的直线传 光的折射 光的折射
图示
虚
像
平面镜成像 看到的鱼变浅 放大镜成像
原理 光的反射 光的折射 光的折射
4-1．下列现象中，只能成虚像的是( B ) A．照相机成像 B．平面镜成像 C．凸透镜成像 D．小孔成像
第五章 透镜及其应用
第2节 生活中的透镜

a,b,c,d,e这五个点中： ①把烛焰放在____________点上，可以成正立、放大
的虚像。 ②把烛焰放在____________点上，光凭所成的像最小。 ③把烛焰放在____________点上是属于照相机原理。 ④把烛焰放在____________点上是属于投影仪原理。
将一个凸透镜对准太阳光，可在距 透镜20cm的地方得到一个最小亮 点。若有一个物体放在这个透镜前 40cm处，则可在透镜的另一侧得
第五章 透镜
(平行 于主 光轴 的)平 行光 线射 入三 种透 镜后 的光

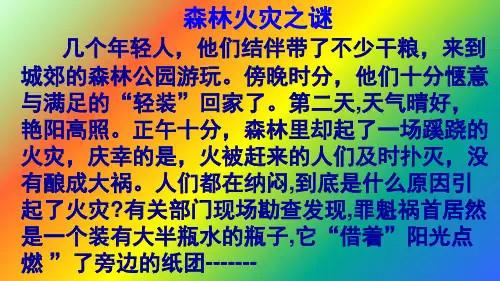

艾力在森林公园游玩时，看到一个丢弃的透明塑 料瓶。他想到，如果下雨使得瓶中进了水，就可 能会成为森林火灾的元凶。于是他捡起瓶子丢进 了垃圾筒。这其中引起火灾的主要原因是（ ）
A、盛有水的透明塑料瓶相当于----凹透镜，对 光线有发散作用
必须百分之百的把自己推销给自己。即使爬到最高的山上，一次也只能脚踏实地地迈一步。
某物体放在凸透镜前20cm处时， 在光屏上得到了物体倒立缩小的清 晰实像，则该凸透镜的焦距可能是
（）
A、 5cm B、10cm C、 15cm D、 20cm
用微笑告诉别人，今天的我，比昨天更强。瀑布跨过险峻陡壁时，才显得格外雄伟壮观。勤奋可以弥补聪明的不足，但聪明无法弥 补懒惰的缺陷。孤独是每个强者必须经历的坎。有时候，坚持了你最不想干的事情之后，会得到你最想要的东西。生命太过短暂， 今天放弃了明天不一定能得到。只有经历人生的种种磨难，才能悟出人生的价值。没有比人更高的山，没有比脚更长的路学会坚强， 做一只沙漠中永不哭泣的骆驼！一个人没有钱并不一定就穷，但没有梦想那就穷定了。困难像弹簧，你强它就弱，你弱它就强。炫 丽的彩虹，永远都在雨过天晴后。没有人能令你失望，除了你自己人生舞台的大幕随时都可能拉开，关键是你愿意表演，还是选择 躲避。能把在面前行走的机会抓住的人，十有八九都会成功。再长的路，一步步也能走完，再短的路，不迈开双脚也无法到达。有 志者自有千计万计，无志者只感千难万难。我成功因为我志在成功！再冷的石头，坐上三年也会暖。平凡的脚步也可以走完伟大的 行程。有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事，我们真会叫自己大吃一 惊。只有不断找寻机会的人才会及时把握机会。人之所以平凡，在于无法超越自己。无论才能知识多么卓著，如果缺乏热情，则无 异纸上画饼充饥，无补于事。你可以选择这样的“三心二意”：信心恒心决心；创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想， 不放弃一点机会，不停止一日努力。如果一个人不知道他要驶向哪个码头，那么任何风都不会是顺风。行动是理想最高贵的表达。 你既然认准一条道路，何必去打听要走多久。勇气是控制恐惧心理，而不是心里毫无恐惧。不举步，越不过栅栏；不迈腿，登不上 高山。不知道明天干什么的人是不幸的！智者的梦再美，也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给你指路， 而不能帮你走路，自己的人生路，还需要自己走。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的 情绪，后悔是比损失更大的损失，比错误更大的错误，所以，不要后悔！复杂的事情要简单做，简单的事情要认真做，认真的事情 要重复做，重复的事情要创造性地做。只有那些能耐心把简单事做得完美的人，才能获得做好困难事的本领。生活就像在飙车，越 快越刺激，相反，越慢越枯燥无味。人生的含义是什么，是奋斗。奋斗的动力是什么，是成功。决不能放弃，世界上没有失败，只 有放弃。未跌过未识做人，不会哭未算幸运。人生就像赛跑，不在乎你是否第一个到达终点，而在乎你有没有跑完全程。累了，就 要休息，休息好了之后，把所的都忘掉，重新开始！人生苦短，行走在人生路上，总会有许多得失和起落。人生离不开选择，少不 了抉择，但选是累人的，择是费人的。坦然接受生活给你的馈赠吧，不管是好的还是坏的。现在很痛苦，等过阵子回头看看，会发 现其实那都不算事。要先把手放开，才抓得住精彩旳未来。可以爱，可以恨，不可以漫不经心。我比别人知道得多，不过是我知道 自己的无知。你若不想做，会找一个或无数个借口；你若想做，会想一个或无数个办法。见时间的离开，我在某年某月醒过来，飞 过一片时间海，我们也常在爱情里受伤害。1、只有在开水里，茶叶才能展开生命浓郁的香气。人生就像奔腾的江水，没有岛屿与 暗礁，就难以激起美丽的浪花。别人能做到的事，我一定也能做到。不要浪费你的生命，在你一定会后悔的地方上。逆境中，力挽 狂澜使强者更强，随波逐流使弱者更弱。凉风把枫叶吹红，冷言让强者成熟。努力不不一定成功，不努力一定不成功。永远不抱怨， 一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始，才能找到成功的路。社会上要想 分出层次，只有一个办法，那就是竞争，你必须努力，否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失 更大的损失，比错误更大的错误所以不要后悔。每个人都有潜在的能量，只是很容易:被习惯所掩盖，被时间所迷离,被惰性所消磨。 与其临渊羡鱼，不如退而结网。生命之灯因热情而点燃，生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步， 无以至千里；不积小流，无以成江海。骐骥一跃，不能十步；驽马十驾，功在不舍。锲而舍之，朽木不折；锲而不舍，金石可镂。 若不给自己设限，则人生中就没有限制你发挥的藩篱。赚钱之道很多，但是找不到赚钱的种子，便成不了事业家。最有效的资本是 我们的信誉，它小时不停为我们工作。销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你

7、画出下列光线的对应的折射光线
a、通过凸透镜光心的光线, b、与主光轴平行入射的光线 c、穿过凸透镜焦点的光线
F F
F
d、通过凹透镜光心的光线
F
e、与主光轴平行的入射光线
f、延长线穿过焦点的光线
F F
8、小灯泡可看作点光源,它发出的光是发散光线,现给 你一只小灯泡,一只凸透镜,你能想办法使小灯泡发出的 光线成为平行光吗?
3、关于凸透镜对光的作用，下列说法中正确的是（ C ）
A、凸透镜对光有发散的作用 B、凸透镜只对平行光有会聚作用 C、凸透镜对任何光都有会聚作用 D、凸透镜只对平行于主光轴的光有会聚作用
4、下列说法中正确的有（B ） A、凸透镜是很厚的透镜，凹透镜是很薄的透镜； B、同学们戴的近视眼镜对光有发散作用； C、凸透镜的两个焦点之间的距离叫焦距； D、凸透镜只有一个焦点。
二、透镜的两个概念
1、主 光 轴---通过
两个球面球心的直线
C1
叫做透镜的主光轴。
2、光 心(O) ---主
光轴上特殊的点，
通过它的光线传播
方向不改变，这个
C1
点叫做透镜的光心。
光心(O) C2
主光轴
光心(O)
主光轴
C2
三、透镜对光的作用 1、凸透镜对光线的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜的焦点(F)：平行于主光轴的光线通过凹透镜后 发散，发散光线的反向延长线相交于主光轴上点
F
F
它不是实际光线的会聚点，叫 虚焦点(F) 。 凹透有两个虚焦点
凹透镜的焦距( f ):焦点到凹透镜光心的距离叫做焦距
O
