深联电路PCB和FPC设计考虑的区别

一、FPC定义：FPC——Flexible Printed Circuit挠性电路板又称软性电路板；以聚脂薄膜或聚酰亚胺为基材，通过蚀刻在铜箔上形成线路而制成的一种具有高度可靠性，绝佳挠曲性的印刷电路。

二、FPC产品特点：体积小、重量轻满足高密度、小型化、轻量化、薄型化、高可靠方向发展的需要高度挠曲性在三维空间内任意移动和伸缩，从而达到元件装配和导线连接一体化 优良的电性能, 耐高温，耐燃装配可靠性高为电路设计提供方便，并能大幅度降低装配工作量，而且容易保证电路的性能，使整机成本降低。

通过使用增强材料的方法增加其强度，以取得附加的机械稳定性。

软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

三、FPC产品用途✧照相机、摄影机✧CD-ROM、DVD✧硬驱、笔记本电脑✧电话、手机✧打印机、传真机✧电视机四、FPC产品结构FPC一般由基材、保护膜、补强板等组成。

普通单、双面板结构如下图所示：（单面板）（双面板）注：1、导体铜箔的分类电解铜（ED）压延铜（RA）其特点如下表所示：2、常用材料规格：◆基材：五、FPC生产流程：1、总体流程图示：2、流程分解◆钻孔：钻定位孔及零件过孔。

注意钻孔程序及叠板方式（铜面及胶面的面向）◆沉铜：即在基材表面及过孔孔壁沉积上一层化学铜◆电镀：提高孔内镀层的均匀性，保证整个板面（孔内及孔口附近的整个镀层）厚度达到一定要求，使双面基材上下镀通◆金相切片：对沉铜、镀铜之后的品质检查（是否有孔空洞、无铜象、镀铜厚度）◆贴膜：将感光膜通过一定的压力、温度粘贴于基材上。

干膜贴在板材上，经曝光显影后，使线路基本形成。

在此过程中干膜主要起到影像转移的功能，而且在蚀刻进程中起到保护线路的作用。

◆曝光：使线路通过干膜的作用转移到板材上。

利用光感应方式，将曝光光源通过制品线路形状的菲林（胶片），照射到感光膜上，使之感光。

被光射到的感光膜形成保护层，未被光射到的感光膜则没有保护层。

FPC知识培训1．FPC简介：大家都知道，FPC在手机中得到广泛应用，占有重要地位，它具有普通PCB所不具备的优势，可用来连接LCD与主板；侧键与主板的连接等。

FPC即柔性印刷电路板（Flexible Printed Circuit Board），是用柔性的绝缘基材（聚脂薄膜或聚酰亚胺）制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

该种电路不但可随意弯曲，而且重量轻，体积小，散热性好，安装方便，冲破了传统的互连技术概念。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。

当然，FPC也具有很多缺点，例如机械强度小，易龟裂；制程设计困难；重加工的可能性低；检查困难；无法单一承载较重的部品；容易产生折、打、伤痕；产品的成本较高等等。

但是这些缺点远远不及它的优点给我们带来的好处，因此，它在电子及通讯行业得到日趋重视和广泛的应用。

2．FPC的材料：FPC主要由4部分组成：铜箔基板（Copper Film）、保护胶片（Cover Film）、补强胶片（PI Stiffener Film）、接着剂胶片（Adhesive Sheet）。

涉及到的具体材料如下：铜箔（copper）：基本分成电解铜与压延铜两种（手机FPC一般常用压延铜箔）。

厚度上常见的为1oz与1/2oz（1/2oz铜厚度=0.7 mil=0.018mm。

）。

基板胶片（base film）：常用材料为PI（聚酰亚胺）。

常见的厚度有1mil与1/2mil两种。

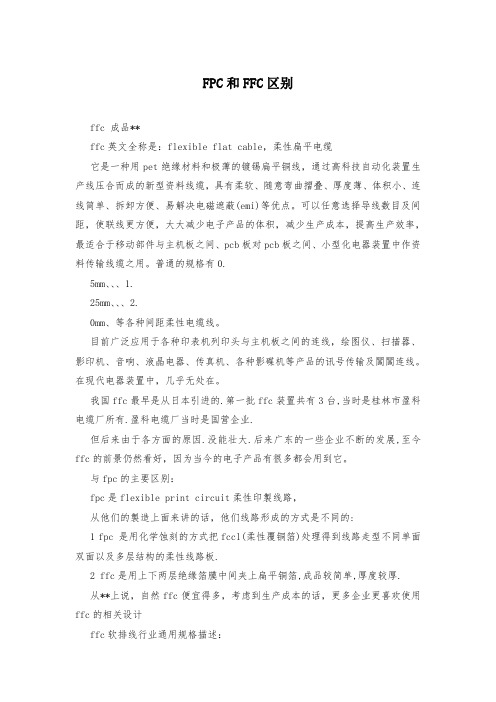

FPC和FFC区别ffc 成品**ffc英文全称是：flexible flat cable，柔性扁平电缆它是一种用pet绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化装置生产线压合而成的新型资料线缆，具有柔软、随意弯曲摺叠、厚度薄、体积小、连线简单、拆卸方便、易解决电磁遮蔽(emi)等优点。

可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主机板之间、pcb板对pcb板之间、小型化电器装置中作资料传输线缆之用。

普通的规格有0.5mm、、、1.25mm、、、2.0mm、等各种间距柔性电缆线。

目前广泛应用于各种印表机列印头与主机板之间的连线，绘图仪、扫描器、影印机、音响、液晶电器、传真机、各种影碟机等产品的讯号传输及闆闆连线。

在现代电器装置中，几乎无处在。

我国ffc最早是从日本引进的.第一批ffc装置共有3台,当时是桂林市盈科电缆厂所有.盈科电缆厂当时是国营企业.但后来由于各方面的原因.没能壮大.后来广东的一些企业不断的发展,至今ffc的前景仍然看好，因为当今的电子产品有很多都会用到它。

与fpc的主要区别：fpc是flexible print circuit柔性印製线路，从他们的製造上面来讲的话，他们线路形成的方式是不同的:1 fpc 是用化学蚀刻的方式把fccl(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板.2 ffc是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚.从**上说，自然ffc便宜得多，考虑到生产成本的话，更多企业更喜欢使用ffc的相关设计ffc软排线行业通用规格描述：p × n × tl × type × (s1 / s3) （ct × cw）间距屏数总长度型号 s1：剥皮长度 s3：补强板长度导体厚度导体宽度pitch pins total type strip length supporting tape conductor conductor length length thickness width例如：× 45 × 300 × a（4）（0.035 × ），就表示了间距、45位、总长度300mm、同向，两头线口为4mm、补强板长度为8mm，使用铜线规格为0.035*的型号的ffc软排线，并且这一规格主要适用于lcd液晶上面。

FFCFFC 成品图片FFC英文全称是：Flexible Flat Cable，柔性扁平电缆它是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆，具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点。

可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。

普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm 等各种间距柔性电缆线。

目前广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。

在现代电器设备中，几乎无处在。

我国FFC最早是从日本引进的.第一批FFC设备共有3台,当时是桂林市盈科电缆厂所有.盈科电缆厂当时是国营企业.但后来由于各方面的原因.没能壮大.后来广东的一些企业不断的发展,至今FFC的前景仍然看好，因为当今的电子产品有很多都会用到它。

与FPC的主要区别：FPC是flexible print circuit柔性印制线路，从他们的制造上面来讲的话，他们线路形成的方式是不同的:1 FPC 是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板.2 FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚.从价格上说，自然FFC便宜得多，考虑到生产成本的话，更多企业更喜欢使用F FC的相关设计FFC软排线行业通用规格描述：P ×N ×TL ×TYPE ×(S1/S2 / S3/S4) （CT × CW）∣∣∣∣∣∣∣∣间距屏数总长度型号S1/S2：剥皮长度S3/S4：补强板长度导体厚度导体宽度Pitch Pins Total Type Strip Length Supporting Tape Conductor Conducto rLength Length Thickness Width例如：0.5 ×45 ×300 ×A（4/4/8/8）（0.035 ×0.30），就表示了0.5mm 间距、45位、总长度300mm、同向，两头线口为4mm、补强板长度为8mm，使用铜线规格为0.035*0.30的型号的FFC软排线，并且这一规格主要适用于LCD液晶上面。

FPC基础知识解析目录一、FPC概述 (2)1.1 FPC的定义 (2)1.2 FPC的发展历程 (3)1.3 FPC的应用领域 (5)二、FPC的基本结构 (6)2.1 FPC的组成结构 (6)2.2 FPC的类型 (8)2.2.1 按照层数分类 (9)2.2.2 按照导电介质分类 (10)2.3 FPC的规格 (11)2.3.1 按照尺寸分类 (13)2.3.2 按照厚度分类 (13)三、FPC的制作工艺 (14)3.1 印刷电路板(PCB)的制作工艺 (15)3.2 电子元件的制造工艺 (16)3.3 FPC的组装工艺 (17)四、FPC的性能要求 (19)4.1 导电性 (20)4.2 结构强度 (22)4.3 抗干扰能力 (23)4.4 可焊性 (24)五、FPC的设计与制造 (25)5.1 设计原则与方法 (26)5.2 制造工艺与流程 (28)六、FPC的应用与选购 (29)6.1 应用领域 (30)6.2 质量判断与选购指南 (31)七、FPC的发展趋势与挑战 (33)7.1 发展趋势 (34)7.2 面临的挑战 (36)一、FPC概述FPC，即柔性印刷电路板，是电子行业中的重要组成部分。

它是一种具有高密度、高可靠性的柔性电子组件，具有多种功能，并在多个领域得到广泛应用。

FPC的主要特点在于其可弯曲、可折叠的特性，这使得它在各种紧凑且复杂的设计中表现出色。

FPC还具有轻薄、薄型化、短小、轻量以及良好的散热性和可焊性等优点。

FPC的制造过程涉及多个步骤，包括基板材料的选择、导电层和绝缘层的制作、覆盖层的涂布以及最终的固化处理等。

这些步骤需要精确控制，以确保FPC的质量和性能。

随着科技的不断发展，FPC的应用领域也在不断扩大。

在智能手机、平板电脑、笔记本电脑等消费电子产品中，FPC被广泛应用于触控面板、摄像头模组、电池管理系统等方面。

在汽车电子、医疗设备、工业控制等领域，FPC也发挥着重要作用。

0.5mm FPC/FFC 连接器FPCPCB FPC/连接器 FPCPCB PCB 连接器连接器端子连接器塑胶体连接器焊接片连接器卡锁 FPC/FFC 连接器简介概 述当前，随着SMT 技术的推广普及，表面贴装连接器的应用也越来越广泛，各种类型的PCB 都随之有相应的表面贴装连接器出现。

从穿孔式（T/H ）焊接工艺到表面贴片（SMT ）焊接工艺，使得连接器的端子排列间距（Pitch ）可以从1.27mm 减小到1.0mm ，并逐渐减小到0.8mm 和0.5mm ，而且应用SMT 工艺允许在PCB 的双面都焊接电子元器件，大大增加了PCB 上的元器件密度。

现在各类消费类电子产品都已经集小型化、薄型化和高性能化于一身，利用柔性印制电路板（FPC ）及与之相配的FPC 连接器来减少空间，减轻重量，降低装配成本已经被众多的客户所接受。

FPC 及FPC 连接器广泛应用于电脑行业，家用电器，自控设备，尤其是用于体积小、重量轻的消费类电子产品，如：数码相机，PDA,手机等产品。

本文将着重介绍这种FPC/FFC 连接器。

一．FPC 连接器结构及使用FPC 连接器用于连接印制电路板（PCB ）和柔性印制电路板（FPC ）,使之实现机械上和电气上的连接。

其特点是一端与PCB 焊接相连接（多采用SMT 焊接），另一端与FPC 对插，且FPC 连接器上设计有卡锁装置使FPC 和FPC 连接器锁紧，保持一定的接触可靠性。

故连接器的塑胶体和端子以及卡锁零件之间有严格的配合要求。

如下图所示，是FPC 连接器的产品示意图：为了满足在SMT 制程的要求，整个产品的端子焊接区都严格要求有良好的平整度和共面度，通常业界的规范为共面度0.10max.,否则会导致与PCB 焊接不良而影响产品的使用。

片状隔栏结构底面平直无翘曲端子焊接区FPC 连接器端子 FPC 连接器塑胶体FPCPCBFPC 连接器卡锁 1－1、塑胶体塑胶体内部是等间距的片状隔栏结构，使端子装配后保持小间距的排列和提供一定的保持力。

FPC介绍与应用FPC，即柔性印刷电路板（Flexible Printed Circuit），是一种以聚酰亚胺薄膜为基材，通过印刷方式制作的电路板。

相比于传统的刚性电路板，FPC具有较好的柔性、轻薄、重量轻、可弯曲等特点，因此在一些特殊的应用场景中得到了广泛的应用。

FPC的结构由基材、金属导线、覆盖层以及胶粘剂等组成。

基材通常采用聚酰亚胺薄膜，具有良好的柔韧性和耐高温性能，适合应对较为苛刻的工作环境。

金属导线则采用导电性好的铜材料制作，可通过印刷或粘贴的方式形成电路。

覆盖层和胶粘剂则用于保护电路板，防止短路和氧化。

FPC在各个领域中都有广泛的应用。

首先，在电子消费品领域中，FPC常用于移动设备、平板电脑、笔记本电脑以及可穿戴设备中。

柔性电路板可以更好地适应设备尺寸和形状的要求，并且可以实现更高的电路密度，提高电子产品的性能和功能。

其次，在汽车行业中，FPC被广泛应用于汽车电器、仪表盘、车载娱乐系统、安全控制系统等设备中。

在汽车电子设备的设计中，常常需要考虑到空间限制、振动和环境温度等因素，FPC的柔性和耐高温性能使其更加适合于这些特殊环境。

此外，FPC还在医疗领域中得到了广泛应用。

例如，柔性电路板可以用于医疗设备的控制面板、传感器和连接器等部件中。

其柔性和可弯曲性使得FPC不仅能够适应医疗设备的形状要求，还能够提供更好的灵活性和舒适性。

此外，FPC还具有较好的抗菌性能和耐高温性能，使其更适合于医疗行业使用。

总之，FPC作为一种柔性、可弯曲的电路板，在设计和制造各类电子设备时发挥着重要的作用。

其应用领域广泛，不仅包括电子消费品和汽车行业，还涉及到医疗、航空航天、军事等领域。

随着科技的不断进步，FPC的应用前景将会越来越广阔，为各行各业带来更多的创新和发展机会。

ffc和fpc的识别方法
FFC和FPC是两种不同的电缆连接方式。

FFC（Flat Flexible Cable）是平面柔性电缆，它具有平面结构的导线，通常由塑料或聚酰胺薄膜制成。

而FPC（Flexible Printed Circuit）则是柔性印刷电路板，它将电路印刷在柔性基板上，具有柔性可弯曲性。

在识别FFC和FPC时，可以从以下几个方面进行判断：
1. 外观结构：FFC通常是一片薄膜，导线排列成一行或多行，并且导线之间没有明显的间隔。

FPC则是柔性的印刷电路板，具有像常规电路板一样的结构，有明显的线路和连接接口。

2. 弯曲性：由于FFC由柔性薄膜制成，因此具有较高的弯曲性，可以在不受限制的情况下弯曲和转角。

而FPC虽然也具有柔性特性，但由于其是印刷电路板的结构，有限制性弯曲。

3. 连接方式：FFC通常使用插口连接或压接连接，其连接件通常是一对平面夹子，可以直接夹住FFC进行连接。

而FPC则使用插座连接或焊接连接，其连接件通常是一组排针或焊盘，需要通过插入或焊接的方式进行连接。

4. 用途：根据不同的用途和应用场景，FFC和FPC通常会有一些特定的设计和规格，可以通过查阅产品说明书或询问供应商来判断使用的是哪种连接方式。

总的来说，通过观察外观结构、弯曲性、连接方式和用途等方面的特征，可以较为准确地识别FFC和FPC的连接方式。
