《半导体器件》课程复习提纲

复习大纲1-4章：1、双极集成电路工艺的隔离方法；2、隐埋层杂质的选择原则；3、外延层厚度包括哪几个部分，公式里的四项分别指什么？4、双极集成电路工艺中的七次光刻和四次扩散分别指什么？5、双极集成电路工艺中的双极晶体管的四层三结结构6、集成和分立的双极型晶体管结构上有何区别？7、基区扩散电阻的修正方式；8、扩散电阻最小条宽的确定原则；基区扩散电阻最小宽度受限的因素及其最小宽度？9、Al的方块电阻是0.05Ω/□，多晶硅的方块电阻是30Ω/□。

线宽是8μm，长度是10μm，试计算上述两种材料构成的电阻阻值10、SBD与普通二极管的相比，有哪些特点？11、集成电阻器和电容器的优缺点；12、集成NPN晶体管中的寄生电容13、横向PNP管的特点；14、横向PNP管的直流电流放大倍数小的原因；P31-3415、减小NPN晶体管中的集电极串联电阻r CS的方法；16、衬底PNP的特点；17、集成二极管中最常用的是哪两种，具体什么特点？18、SCT的工作特点？19、MOS集成电路工艺中提高场开启电压的方法？P4620、沟道长度调制效应21、器件的亚阈值特性22、四管单元→五管单元→六管单元是演变的？23、六管单元TTL与非门电路与五管单元相比，有哪些优点？若将它改造成STTL电路，哪些晶体管要加肖特基势垒二极管？7-10章、12、13、17章：1.CMOS静态反相器的主要类型？2.CMOS反相器设计采用两种准则：对称波形设计准则；准对称波形准则。

3.自举反相器电路，自举反相器的工作原理4.饱和E/E自举反相器的输出高电平比电源电压低一个开启电压；耗尽负载反相器，负载管为耗尽型MOSFET，其栅源短接。

5.有比反相器和无比反相器6.在CMOS电路中，负载电容C L的充电和放电时间限制了门的开关速度。

分析CMOS反相器中负载电容C L7.什么是导电因子，其值是多少？8.CMOS反相器三个工作区之间的关系9.CMOS反相器的上升和下降时间，如何使其基本相等？10.CMOS反相器功耗的组成？CMOS反相器的动态功耗为：输出端负载电容充放电功耗；消耗的平均功率跟电路中的电容充放电所需能量成正比，和开关频率成正比，和电源电压的平方成正比11.噪声容限是指与输入输出特性密切相关的参数.通常用低噪声容限和高噪声容限来确定12.器件尺寸可以减小寄生电容和沟道长度，从而改善电路的性能和集成度。

第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征及引入空穴的意义。

1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。

试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。

题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。

空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。

1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。

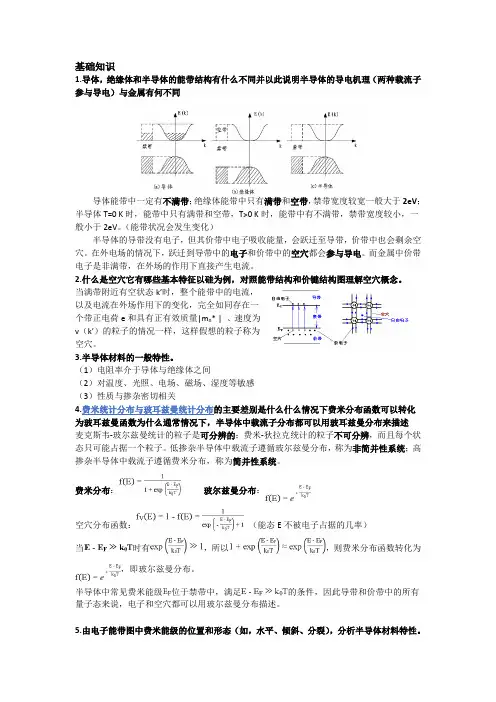

第一章 半导体中的电子状态§1.1 锗和硅的晶体结构特征 金刚石结构的基本特征§1.2 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。

几种常用半导体的禁带宽度； 本征激发的概念§1.3 半导体中电子的运动 有效质量导带底和价带顶附近的E(k)~k 关系()()2*2nk E k E m 2h -0=； 半导体中电子的平均速度dEv hdk=； 有效质量的公式：222*11dk Ed h m n =。

§1.4本征半导体的导电机构 空穴空穴的特征：带正电；p n m m **=-；n p E E =-；p n k k =-§1.5 回旋共振§1.6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§2.1 硅、锗晶体中的杂质能级基本概念：施主杂质，受主杂质，杂质的电离能，杂质的补偿作用。

§2.2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§3.1状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4ncc m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4p v Vm g E V E E hπ=-§3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。

1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。

3）F E 的位置比较直观地标志了电子占据量子态的情况，通常就说费米能级标志了电子填充能级的水平。

最新半导体器件与工艺期末复习资料知识讲解pn 结二极管的两个基本特性①开关特性②整流特性突变结模型近似①掺杂分布是阶跃函数。

在n 型和p 型半导体的净掺杂浓度皆为常数。

②杂质完全电离。

即n 型半导体和p 型半导体的平衡电子浓度分别为：n n0=N D 和p p0=N A ③忽略杂质引起的带隙变窄效应。

但需要考虑掺杂引起的费米能级变化，对简并态，n 型半导体和p 型半导体的费米能级分别处于导带底和价带顶。

pn 结平衡能带图接触后平衡态下的费米能级就是上图的E F内建电势差在没有外接电路的情形下，扩散过程不会无限延续下去。

此时会到达一种平衡，即扩散和漂移之间的动态平衡，相应产生的电势差称为接触电势差。

由于是自身费米能级不同产生的，因此常称为自建势或内建势电子和空穴的内建电势差大小区别对于同质结，他们的大小是一样的，对于异质结不一样。

突变结电场强度与电势分布电场分布图大小电势分布图由dx x E x )()(大小求出耗尽区及其宽度，在各自n 区、p 区的耗尽宽度与什么有关？①定义：在半导体pn 结、肖特基结、异质结中，由于界面两侧半导体原有化学势的差异导致界面附近能带弯曲，从而形成能带弯曲区域电子或空穴浓度的下降，这一界面区域称为耗尽区。

②宽度：③关系：pn n p D A p nx x V V N N x x ;单边突变结及其平衡时的能带图外加正偏压、负偏压下的pn结能带图pn结电压与外加偏压关系外加反偏电压V j=V t o tal=V bi+V R;外加正偏电压V j=V total=V bi-V R扩散电流势垒降低，位于中性区或准中性区的多数电子或空穴通过扩散穿过pn结皆产生从n到p或p到n的净电子、净空穴扩散流，相应地皆为从p区至n区的净扩散电流;从n区扩散到p区的电子将成为p区中的过剩少数载流子，将发生远离结区的方向扩散和复合，过剩电子浓度将逐渐减小。

此时，由于中性p区无电场，因此电子主要以扩散方式流入p区，故称过剩少数载流子电流为扩散电流或注入电流。

“半导体物理、器件物理与集成电路”(801)复习提纲一、总体要求“半导体物理、器件物理与集成电路”（801）由半导体物理、半导体器件物理和数字集成电路三部分组成，半导体物理占60%（90分）、器件物理占20%（30分）、集成电路各占20%（30分）。

“半导体物理”要求学生熟练掌握半导体的相关基础理论，了解半导体性质以及受外界因素的影响及其变化规律。

重点掌握半导体中的电子状态和带、半导体中的杂质和缺陷能级、半导体中载流子的统计分布、半导体的导电性、半导体中的非平衡载流子等相关知识、基本概念及相关理论，掌握半导体中载流子浓度计算、电阻(导)率计算以及运用连续性方程解决载流子浓度随时间或位置的变化及其分布规律等。

“器件物理”要求学生掌握MOSFET器件物理的基本理论和基本的分析方法，使学生具备基本的器件分析、求解、应用能力。

要求掌握MOS基本结构和电容电压特性；MESFET器件的基本工作原理；MOSFET器件的频率特性；MOSFET器件中的非理想效应；MOSFET器件按比例缩小理论；阈值电压的影响因素；MOSFET的击穿特性；掌握器件特性的基本分析方法。

“数字集成电路”要求考生应深入理解数字集成电路的相关基础理论，掌握数字集成电路电路、系统及其设计方法。

重点掌握数字集成电路设计的质量评价、相关参量；能够设计并定量分析数字集成电路的核心——反相器的完整性、性能和能量指标；掌握CMOS组合逻辑门的设计、优化和评价指标；掌握基本时序逻辑电路的设计、优化、不同形式时序器件各自的特点，时钟的设计策略和影响因素；定性了解MOS器件；掌握并能够量化芯片内部互连线参数。

“半导体物理、器件物理与集成电路”（801）研究生入学考试是所学知识的总结性考试，考试水平应达到或超过本科专业相应的课程要求水平。

二、各部分复习要点●“半导体物理”部分各章复习要点（一）半导体中的电子状态1.复习内容半导体晶体结构与化学键性质，半导体中电子状态与能带，电子的运动与有效质量，空穴，回旋共振，元素半导体和典型化合物半导体的能带结构。

考试题型：填空题、选择题、名词解释、简单题、计算题。

1、能带形成的原理
2、半导体发光机理
3、光电探测原理
4、pn结形成空间耗电区的原理
5、直接带隙半导体和间接带隙半导体的区别
6、半导体发光材料特性
7、什么是发光二极管
8、半导体激光器的阈值条件
9、激光器的构成，
10、三能级、四能级系统工作原理
11、谐振腔横模的表示方法
12、光纤的分类
13、光纤数值孔径的概念的相关计算。

14、石英玻璃的几种损耗的定义及异同点。

15、光纤无源器件、有源器件的定义及异同。

16、光纤耦合器相关特性参量计算。

17、光调制的定义及分类
18、内调制和外调制的区别和异同点
19、电光调制种类。

20、布拉格方式和拉曼赖斯衍射方式的异同点。

21、光电探测器的分类
22、光电效应和光热效应的区别
23、光敏电阻工作原理
24、PIN光电二极管的组成结构和特点。

25、雪崩光电二极管的工作原理
26、液晶显示、等离子体显示、电致发光显示的异同点。

27、等离子体的概念
28、AC-PDP的工作原理及存储特性解释
29、纳米微粒的特点
30、光子晶体光纤的结构及特点
31、什么叫负折射率材料
32、如何实现隐身。

半导体器件物理复习（施敏）第⼀章1、费⽶能级和准费⽶能级费⽶能级：不是⼀个真正的能级，是衡量能级被电⼦占据的⼏率的⼤⼩的⼀个标准，具有决定整个系统能量以及载流⼦分布的重要作⽤。

准费⽶能级：是在⾮平衡状态下的费⽶能级，对于⾮平衡半导体，导带和价带间的电⼦跃迁失去了热平衡，不存在统⼀费⽶能级。

就导带和价带中的电⼦讲，各⾃基本上处于平衡态，之间处于不平衡状态，分布函数对各⾃仍然是适应的，引⼊导带和价带费⽶能级，为局部费⽶能级，称为“准费⽶能级”。

2、简并半导体和⾮简并半导体简并半导体：费⽶能级接近导带底(或价带顶)，甚⾄会进⼊导带(或价带)，不能⽤玻尔兹曼分布，只能⽤费⽶分布⾮简并半导体：半导体中掺⼊⼀定量的杂质时，使费⽶能级位于导带和价带之间3、空间电荷效应当注⼊到空间电荷区中的载流⼦浓度⼤于平衡载流⼦浓度和掺杂浓度时，则注⼊的载流⼦决定整个空间电荷和电场分布，这就是空间电荷效应。

在轻掺杂半导体中，电离杂质浓度⼩，更容易出现空间电荷效应，发⽣在耗尽区外。

4、异质结指的是两种不同的半导体材料组成的结。

5、量⼦阱和多量⼦阱量⼦阱：由两个异质结或三层材料形成，中间有最低的E C和最⾼的E V，对电⼦和空⽳都形成势阱，可在⼆维系统中限制电⼦和空⽳当量⼦阱由厚势垒层彼此隔开时，它们之间没有联系，这种系统叫做多量⼦阱6、超晶格如果势垒层很薄，相邻阱之间的耦合很强，原来分⽴的能级扩展成能带(微带)，能带的宽度和位置与势阱的深度、宽度及势垒的厚度有关，这种结构称为超晶格。

7、量⼦阱与超晶格的不同点a.跨越势垒空间的能级是连续的b.分⽴的能级展宽为微带另⼀种形成量⼦阱和超晶格的⽅法是区域掺杂变化第⼆章1、空间电荷区的形成机制当这两块半导体结合形成p-n结时，由于存在载流⼦浓度差，导致了空⽳从p区到n 区，电⼦从n区到p区的扩散运动。

对于p 区，空⽳离开后，留下了不可动的带负电的电离受主，这些电离受主，没有正电荷与之保持电中性，所以在p-n结附近p 区⼀侧出现了⼀个负电荷区。

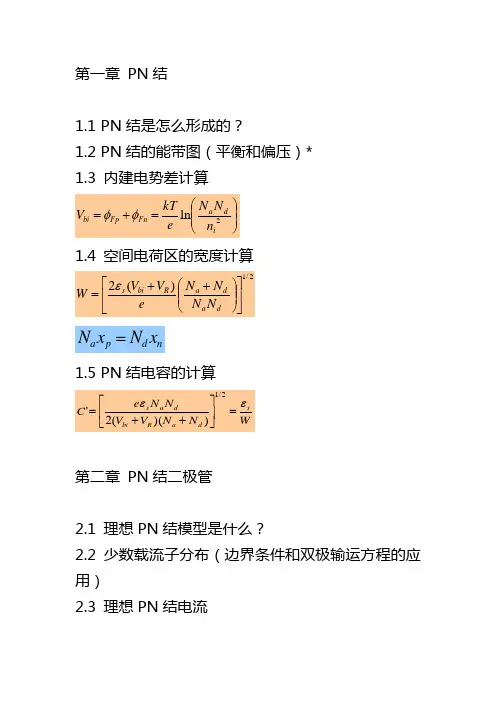

第一章 PN 结1.1 PN 结是怎么形成的？1.2 PN 结的能带图（平衡和偏压）* 1.3 内建电势差计算1.4 空间电荷区的宽度计算n d p a x N x N =1.5 PN 结电容的计算第二章 PN 结二极管2.1 理想PN 结模型是什么？2.2 少数载流子分布（边界条件和双极输运方程的应用）2.3 理想PN 结电流⎥⎦⎤⎢⎣⎡-⎪⎭⎫ ⎝⎛=1exp kT eV J J a s⎪⎪⎭⎫ ⎝⎛+=+=002011p p d n n a inp n pn p s D N D N en L n eD L p eD J ττ2.4 PN 结二极管的等效电路（扩散电阻和扩散电容的概念）？2.5 产生-复合电流的计算2.6 PN 结的两种击穿机制有什么不同？ 第三章 双极晶体管3.1 双极晶体管的工作原理是什么？3.2 双极晶体管有几种工作模式，哪种是放大模式？ 3.3双极晶体管的少子分布（图示）3.4双极晶体管的电流成分（图示），它们是怎样形成的？3.5 低频共基极电流增益的公式总结EB E B E B E E B B E B B B E E x x D D N NL x L x L D n L D p ⋅⋅+≈⋅+=11)/tanh()/tanh(1100γ2)/(2111)/cosh(1B B B B T L x L x +≈≈α⎪⎭⎫ ⎝⎛-+≈kT eV J J BE s r 2exp 1100δ δγααT =ααβ-=13.6 等效电路模型（Ebers-Moll 模型和Hybrid-Pi 模型）（画图和简述）3.7双极晶体管的截止频率受哪些因素影响？ 3.8 双极晶体管的击穿有哪两种机制？第四章 MOS 场效应晶体管基础4.1 MOS 结构怎么使半导体产生从堆积、耗尽到反型的变化？4.2 MOS 结构的平衡能带图（表面势、功函数和亲和能）及平衡能带关系ms s OX V φφ-=+004.3 栅压的计算(非平衡能带关系)m s s O X G V V φφ++=4.4 平带电压的计算4.5 阈值电压的计算dT a SD x eN Q =(max)'214⎪⎪⎭⎫ ⎝⎛=a p f s dT eN x φε⎪⎪⎭⎫ ⎝⎛=i a th pf n N V ln φ⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛++-=p f g m mse E φχφφ2oxoxox t C ε=dT d SD x eN Q =(max)'214⎪⎪⎭⎫⎝⎛=d n f s dTeN x φε⎪⎪⎭⎫ ⎝⎛=i dth nf nN V ln φ ⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+-=n f g m mse E φχφφ2ox oxox t C ε=4.6 MOS 电容的计算 总的电容公式aths D eN V Lε= ap f s dTeN x φε4=4.7 MOSFET 的工作原理是什么？ 4.8 电流-电压关系（计算） N 沟道：T G S DS V V sat V -=)(P 沟道：T SG SD V V sat V +=)(4.9 MOSFET 的跨导计算4.10 MOSFET 的等效电路（简化等效电路） 4.11 MOSFET 的截止频率主要取决于什么因素？第五章 光器件5.1电子-空穴对的产生率：νανh x I x g )()('= 5.2 PN 结太阳能电池的电流⎥⎦⎤⎢⎣⎡-⎪⎭⎫ ⎝⎛-=1exp kT eV I I I s L5.3光电导计算p L p n p n G e p e τμμδμμσ)()(+=+=∆5.4 光电导增益5.5 光电二极管的光电流)(n p L L L L W eG J ++=5.6 PIN二极管怎么提高光电探测效率？5.7发光二极管的内量子效率主要取决于哪些因素？5.8 PN结二极管激光器怎样实现粒子数反转（借助于能带图说明）第六章MOS场效应晶体管：概念的深入6.1 MOSFET按比例缩小理论（恒定电场缩小），哪些参数缩小，哪些参数增大？6.2 结型场效应晶体管的工作原理是什么？它有什么特点。

《半导体器件物理》教学大纲（精）《半导体器件物理》教学大纲（2006版）课程编码：07151022学时数：56一、课程性质、目的和要求半导体器件物理课是微电子学，半导体光电子学和电子科学与技术等专业本科生必修的主干专业基础课。

它的前修课程是固体物理学和半导体物理学，后续课程是半导体集成电路等专业课，是国家重点学科微电子学与固体电子学硕士研究生入学考试专业课。

本课程的教学目的和要求是使学生掌握半导体器件的基本结构、物理原理和特性，熟悉半导体器件的主要工艺技术及其对器件性能的影响，了解现代半导体器件的发展过程和发展趋势，对典型的新器件和新的工艺技术有所了解，为进一步学习相关的专业课打下坚实的理论基础。

二、教学内容、要点和课时安排第一章半导体物理基础（复习）（2学时）第二节载流子的统计分布一、能带中的电子和空穴浓度二、本征半导体三、只有一种杂质的半导体四、杂质补偿半导体第三节简并半导体一、载流子浓度二、发生简并化的条件第四节载流子的散射一、格波与声子二、载流子散射三、平均自由时间与弛豫时间四、散射机构第五节载流子的输运一、漂移运动迁移率电导率二、扩散运动和扩散电流三、流密度和电流密度四、非均匀半导体中的自建场第六节非平衡载流子一、非平衡载流子的产生与复合二、准费米能级和修正欧姆定律三、复合机制四、半导体中的基本控制方程：连续性方程和泊松方程第二章PN结（12学时）第一节热平衡PN结一、PN结的概念：同质结、异质结、同型结、异型结、金属－半导体结突变结、缓变结、线性缓变结二、硅PN结平面工艺流程（多媒体演示图2.1）三、空间电荷区、内建电场与电势四、采用费米能级和载流子漂移与扩散的观点解释PN结空间电荷区形成的过程五、利用热平衡时载流子浓度分布与自建电势的关系求中性区电势及PN结空间电荷区两侧的内建电势差六、解poisson’s Eq 求突变结空间电荷区内电场分布、电势分布、内建电势差和空间电荷区宽度（利用耗尽近似）P 结第二节加偏压的N一、画出热平衡和正、反偏压下PN结的能带图，定性说明PN结的单向导电性二、导出空间电荷区边界处少子的边界条件，解释PN结的正向注入和反向抽取现象P-结的直流电流-电压特性第三节理想N一、解扩散方程导出理想PN结稳态少子分布表达式，电流分布表达式，电流－电压关系二、说明理想PN结中反向电流产生的机制（扩散区内热产生载流子电流）第四节空间电荷区的复合电流和产生电流一、复合电流二、产生电流第五节隧道电流一、隧道电流产生的条件二、隧道二极管的基本性质（多媒体演示Fig2.12）I-特性的温度依赖关系第六节V一、反向饱和电流和温度的关系I-特性的温度依赖关系二、V第七节耗尽层电容，求杂质分布和变容二极管一、PN结C-V特性二、过渡电容的概念及相关公式推导求杂质分布的程序（多媒体演示Fig2.19）三、变容二极管第八节小讯号交流分析一、交流小信号条件下求解连续性方程，导出少子分布，电流分布和总电流公式二、扩散电容与交流导纳三、交流小信号等效电路第九节电荷贮存和反响瞬变一、反向瞬变及电荷贮存效应二、利用电荷控制方程求解s三、阶跃恢复二极管基本理论第十节P-Ｎ结击穿一、PN结击穿二、两种击穿机制，PN结雪崩击穿基本理论的推导三、计算机辅助计算例题2－3及相关习题第三章双极结型晶体管（10学时）第一节双极结型晶体管的结构一、了解晶体管发展的历史过程二、BJT的基本结构和工艺过程（多媒体图3.1）概述第二节基本工作原理一、理想BJT的基本工作原理二、四种工作模式三、放大作用（多媒体Fig3.6）四、电流分量（多媒体Fig3.7）五、电流增益（多媒体Fig3.8 3.9）第三节理想双极结型晶体管中的电流传输一、理想BJT中的电流传输：解扩散方程求各区少子分布和电流分布二、正向有源模式三、电流增益～集电极电流关系Ebers-）方程第四节爱拜耳斯-莫尔（Moll一、四种工作模式下少子浓度边界条件及少子分布二、E-M模型等效电路三、E-M方程推导第五节缓变基区晶体管一、基区杂质浓度梯度引起的内建电场及对载流子的漂移作用二、少子浓度推导三、电流推导四、基区输运因子推导第六节基区扩展电阻和电流集聚一、基区扩展电阻二、电流集聚效应第七节基区宽度调变效应一、基区宽度调变效应（EARLY效应）二、h FE和I CE0的改变第八节晶体管的频率响应一、基本概念：小信号共基极与共射极电流增益（α，h fe），共基极截止频率和共射极截止频率（Wɑ,W?）,增益－频率带宽或称为特征频率（W T），二、公式（3－36）、（3－65）和（3－66）的推导三、影响截止频率的四个主要因素：τB 、τE 、τC 、τD及相关推导四、Kirk效应第九节混接型等效电路一、参数：g m、g be 、C D的推导二、等效电路图（图3－23）三、证明公式（3－85）、（3－86）第十节晶体管的开关特性一、开关作用二、影响开关时间的四个主要因素：t d、t r、t f、t s三、解电荷控制方程求贮存时间t s第十一节击穿电压一、两种击穿机制二、计算机辅助计算：习题阅读§3.12 、§3.13 、§3.14第四章金属—半导体结（4学时）第一节肖特基势垒一、肖特基势垒的形成二、加偏压的肖特基势垒三、M－S结构的C-V特性及其应用第二节界面态对势垒高度的影响一、界面态二、被界面态钳制的费米能级第三节镜像力对势垒高度的影响一、镜像力二、肖特基势垒高度降低第四节肖特基势垒二极管的电流电压特性一、热电子发射二、理查德-杜师曼方程第五节肖特基势垒二极管的结构一、简单结构二、金属搭接结构三、保护环结构第六节金属-绝缘体-半导体肖特基势垒二极管一、基本结构二、工作原理第七节肖特基势垒二极管和PN结二极管之间的比较一、开启电压二、反向电流三、温度特性第八节肖特基势垒二极管的应用一、肖特基势垒检波器或混频器二、肖特基势垒钳位晶体管第九节欧姆接触一、欧姆接触的定义和应用二、形成欧姆接触的两种方法第五章结型场效应晶体管和金属-半导体场效应晶体管（4学时）第一节JFET的基本结构和工作过程一、两种N沟道JFET二、工作原理第二节理想JFET的I-V特性一、基本假设二、夹断电压三、I-V特性第三节静态特性一、线性区二、饱和区第四节小信号参数和等效电路一、参数：g l g ml g m C G二、JFET小信号等效电路图第五节JFET的截止频率一、输入电流和输出电流二、截止频率第六节夹断后的JFET性能一、沟道长度调制效应二、漏极电阻第七节金属-半导体场效应晶体管一、基本结构二、阈值电压和夹断电压三、I-V特性第八节JFET和MESFET的类型一、N—沟增强型N—沟耗尽型二、P—沟增强型P—沟耗尽型阅读§5.8 §5.9第六章金属-氧化物-场效应晶体管（10学时）第一节理想MOS结构的表面空间电荷区一、MOSFET的基本结构（多媒体演示Fig6-1）二、半导体表面空间电荷区的形成三、利用电磁场边界条件导出电场与电荷的关系公式（6－1）四、载流子的积累、耗尽和反型五、载流子浓度表达式六、三种情况下MOS结构能带图七、反型和强反型条件，MOSFET工作的物理基础第二节理想MOS电容器一、基本假设二、C～V特性：积累区，平带情况，耗尽区，反型区三、沟道电导与阈值电压：定义公式（6－53）和（6－55）的推导第三节沟道电导与阈值电压一、定义二、公式（6－53）和（6－55）的推导第四节实际MOS的电容—电压特性一、M-S功函数差引起的能带弯曲以及相应的平带电压，考虑到M-S功函数差，MOS结构的能带图的画法二、平带电压的概念三、界面电荷与氧化层内电荷引起的能带弯曲以及相应的平带电压四、四种电荷以及特性平带电压的计算五、实际MOS的阈值电压和C～V曲线第五节MOS场效应晶体管一、基本结构和工作原理二、静态特性第六节等效电路和频率响应一、参数：g d g m r d二、等效电路三、截止频率第七节亚阈值区一、亚阈值概念二、MOSFET的亚阈值概念第九节MOS场效应晶体管的类型一、N—沟增强型N—沟耗尽型二、P—沟增强型P—沟耗尽型第十节器件尺寸比例MOSFET制造工艺一、P沟道工艺二、N沟道工艺三、硅栅工艺四、离子注入工艺第七章太阳电池和光电二极管（6学时）第一节半导体中光吸收一、两种光吸收过程二、吸收系数三、吸收限第二节 PN 结的光生伏打效应一、利用能带分析光电转换的物理过程（多媒体演示）二、光生电动势，开路电压，短路电流，光生电流（光电流）第三节太阳电池的I-V 特性一、理想太阳电池的等效电路二、根据等效电路写出I-V 公式，I-V 曲线图（比较：根据电流分量写出I-V 公式）三、实际太阳能电池的等效电路四、根据实际电池的等效电路写出I-V 公式五、R S 对I-V 特性的影响第四节太阳电池的效率一、计算 V mp I mp P m 二、效率的概念%100?=inL OC P I FFV η 第五节光产生电流和收集效率一、“P 在N 上”结构，光照，x O L e G αα-Φ=少子满足的扩散方程二、例1－1，求少子分布，电流分布三、计算光子收集效率：O npt col G J J Φ=η讨论：波长长短对吸收系数的影响少子扩散长度和吸收系数对收集效率的影响理解Fig7-9,Fig7-10所反映的物理意义第六节提高太阳能电池效率的考虑一、光谱考虑(多媒体演示)二、最大功率考虑三、串联电阻考虑四、表面反射的影响五、聚光作用第七节肖特基势垒和MIS太阳电池一、基本结构和能带图二、工作原理和特点阅读§7.8第九节光电二极管一、基本工作原理二、P-I-N光电二极管三、雪崩光电二极管四、金属－半导体光电二极管第十节光电二极管的特性参数一、量子效率和响应度二、响应速度三、噪声特性、信噪比、噪声等效功率（NEP）四、探测率（D）、比探测率（D*）第八章发光二极管与半导体激光器（4学时）第一节辐射复合与非辐射复合一、辐射复合：带间辐射复合，浅施主和主带之间的复合，施主－受主对（D-A 对）复合，深能级复合，激子复合，等电子陷阱复合二、非辐射复合：多声子跃迁，俄歇过程（多媒体演示），表面复合第二节LED的基本结构和工作过程一、基本结构二、工作原理（能带图）第三节LED的特性参数一、I-V特性二：量子效率：注射效率γ、辐射效率rη、内量子效率iη，逸出概率oη、外量子效率三、提高外量子效率的途径，光学窗口四、光谱分布，峰值半高宽FWHM,峰值波长，主波长，亮度第四节可见光LED一、GaP LED二、GaAs1-x P x LED三、GaN LED第五节红外LED一、性能特点二、应用光隔离器阅读§8.6 , §8.7 , §8.8 , §8.9 , §8.10(不做作业和考试要求)第九章集成器件（阅读，不做作业和考试要求）第十章电荷转移器件（4学时）第一节电荷转移一、CCD基本结构和工作过程二、电荷转移第二节深耗尽状态和表面势阱一、深耗尽状态—非热平衡状态二、公式（10-8）的导出第三节MOS电容的瞬态特性深耗尽状态的能带图一、热弛豫时间二、信号电荷的影响第四节信息电荷的输运转换效率一、电荷转移的三个因素二、转移效率、填充速率和排空率第五节电极排列和CCD制造工艺一、三相CCD二、二相CCD第六节体内（埋入）沟道CCD一、表面态对转移损耗和噪声特性的影响二、体内（埋入）沟道CCD的基本结构和工作原理第七节电荷的注入、检测和再生一、电注入与光注入二、电荷检测电荷读出法三、电荷束的周期性再生或刷新第八节集成斗链器件一、BBD的基本结构二、工作原理三、性能第九节电荷耦合图象器件一、行图象器二、面图象器三、工作原理和应用三、教学方法板书、讲授、多媒体演示四、成绩评价方式闭卷考试加平时作业、课堂讨论五、主要参考书目1、孟庆巨、刘海波、孟庆辉编著《半导体器件物理》，科学出版社，2005-6第二次印刷。
