ZC29B-2型接地摇表使用方法说明及接地电阻测试标准

接地电阻测试仪使用说明书ZC29B型一、用途ZC29B型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

本仪表执行标准GB/T7676-1998《接地电阻表》国家标准。

二、规格及性能1型号测量范围最小分度值辅助探棒接地电阻值ZC29B-1型0～10Ω0.1Ω≤1000Ω0～100Ω1Ω≤2000Ω0～1000Ω10Ω≤5000ΩZC29B-2型0～1Ω0.01Ω≤500Ω0～10Ω0.1Ω≤1000Ω0～100Ω1Ω≤2000Ω2、3、相对湿度：≤80%。

4、准确度：3级。

5、摇把转速：每分钟150转。

6、倾斜影响：向任一方倾斜5°，指示值的改变不超过准确度的50%。

7、外磁场影响：对外磁场强度为0.4KA/m时，仪表指示值的改变不超过准确度的`100%。

8、绝缘电阻值：在温度为室温，相对温度不大于80%情况下，不小于20MΩ。

9、绝缘强度：线路与外壳间的绝缘能承受50Hz的正弦波交流电压0.5KV历时一分钟。

10、外形尺寸：l×b×h，mm：172×116×135。

11、重量：约定俗成2.4Kg。

三、结构和工作原理1、结构：ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。

全部机构装在塑壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

2、工作原理：当民发电机摇柄以每分钟150转的速度转动时，产生105～115周的交流电，测试仪的两个E端经过5m导线接到被测物，P端钮和C端钮接到相应的两根辅助探棒上。

电流I1由发电机出发经过R5，电流探棒C′，大地，被测物和电流互感器CT的一次绕组而回到发电机，由电流互感器二次绕组感应产生I2通过电位器RS可使检流计到达零位。

因此，在标度盘满刻度为10，读数为N 时： 10I 21N R I R S X •=• 1012N R I I R S X •= K I I =12 K=CT 电流互感器的电流比，ZC29-1电流比K=2.5,ZC29-2电流比K=1/4。

ZC29B2接天摇表支配证明ZC29B2接天摇表支配证明接天摇表又喊接天电阻摇表、接天电阻表、接天电阻尝试仪.接天摇表按供电办法分为保守的脚摇式、战电池启动；接天摇表按隐现办法分为指针式战数字式；接天摇表按丈量办法分为挨天桩式战钳式.暂时保守的脚摇接天摇表险些无人使用，比较遍及的是指针式或者数字式接天摇表，正在电力系统以及电疑系统比较遍及的是钳式接天摇表.凡是动工图上有防雷接天拆置的修筑物、构筑物、配电室、下压输电线路等，当防雷接天体天下部单干程完工后要即时对付接天体的接天电阻值举止丈量；单位工程竣工时还要举止复测，动做工程竣工的资料之一.以ZC29B2型摇表尝试要收如下：(1)正在E－E二个接线柱丈量接天电阻时，用镀铬铜板短接，并接正在随仪容配去的5m少杂铜导线上，导线的另一端接正在待测的接天体尝试面上.丈量屏蔽体电阻时，应紧启镀铬铜板，一个E接线柱接接天体，另一个E接线柱接屏蔽.(2)P柱接随仪容配去的20m杂铜导线，导线另一端接插针.(3)C柱接随仪容配去的40m杂铜导线，导线的另一端接插针2.2 接天电阻尝试仪树坐的技能央供(1)接天电阻尝试仪应搁置正在离尝试面1～3m处，搁置应稳固，便于支配.(2)每个接线头的接线柱皆必须交战良佳，对接坚韧.(3)二个接天极插针应树坐正在离待测接天体安排分别为20m战40m的位子；如果用背去线将二插针对接，待测接天体应基础正在那背去线上.(4)没有得用其余导线代替随仪容晃设去的5m、20m、40m少的杂铜导线.(5)如果以接天电阻尝试仪为圆心，则二支插针与尝试仪之间的夹角最小没有得小于120°，更没有成共目标树坐.(6)二插针树坐的土量必须脆真，没有克没有及树坐正在泥天、回挖土、树根旁、草丛等位子.(7)雨后连绝7个阴天后才搞举止接天电阻的尝试.(8)待测接天体应先举止除锈等处理，以包管稳当的电气对接.3 接天电阻尝试仪的支配办法(1)尝试仪树坐切合典型后才启初接天电阻值的丈量.(2)丈量前，接天电阻档位旋钮应旋正在最大档位即x10档位，安排接天电阻值旋钮应搁置正在6～7Ω位子.(3)缓缓转化脚柄，若检流表指针从中间的0仄稳面赶快背左偏偏转，证明本量程档位采用过大，可将档位采用到x1档位，如偏偏转目标如前，可将档位采用转到x0 1档位.(4)通过步调(3)采用后，缓缓转化脚柄，检流表指针从0仄稳面背左偏偏移，则证明接天电阻值仍偏偏大，正在缓缓转化脚柄共时，接天电阻旋钮应缓缓顺时针转化，当检流表指针归0时，渐渐加快脚柄转速，使脚柄转速达到120转／分，此时接天电阻指示的电阻值乘以档位的倍数，便是丈量接天体的接天电阻值.如果检流表指针缓缓背左偏偏转，证明接天电阻旋钮所处正在的阻值小于本量接天阻值，可缓缓顺时针转化，调大仪容电阻指示值.(5)如果缓缓转化脚柄时，检流表指针跳动没有定，证明二支接天插针树坐的大天土量没有稀真或者有某个接洽交战面交战没有良，此时应沉新查看二插针树坐的大天或者各接洽.(6)用接天电阻丈量仪丈量静压桩的接天电阻时，检流表指针正在0面处有微弱的安排晃动是仄常的.(7)当检流表指针缓缓移到0仄稳面时，才搞加快仪容收电机的脚柄，脚柄额定转速为120转／分.宽禁正在检流表指针仍有较大偏偏转时加快脚柄的转化速度.(8)丈量仪容使用后阻值档位要搁置正在最大位子即x10档位.整治佳三条随仪容晃设去的尝试导线，浑理二插针上的净物，拆袋支躲.接天央供战接天电阻尺度：接流电气拆置的接天应切合下列确定：1 当配电变压器下压侧处事于小电阻接天系统时，呵护接天网的接天电阻应切合下式央供：R≤2000／I (12．4. 11)式中R――思量到季节变更的最大接天电阻(Ω)；I――估计用的流经接天网的人天短路电流(A).2 当配电变压器下压侧处事于没有接天系统时，电气拆置的接天电阻应切合下列央供：1)下压与矮压电气拆置共用的接天网的接天电阻应切合下式央供，且没有宜超出4Ω：R≤120／I (12．4．12)2)仅用于下压电气拆置的接天网的接天电阻应切合下式央供，且没有宜超出100,：尺≤250／I (12．4．13)式中R――思量到季节变更的最大接天电阻(Ω)；I―估计用的接天障碍电流(A).3 正在中性面经消弧线圈接天的电力网中，当接天网的接天电阻按本典型公式<12．4．1―2)、(12．4．1―3)估计时，接天障碍电流应按下列确定与值：1)对付拆有消弧线圈的变电所或者电气拆置的接天网，其估计电流应为接正在共一接天网中共一电力网各消弧线圈额定电流总战的1．25倍；2)对付没有拆消弧线圈的变电所或者电气拆置，估计电流应为电力网中断启最大一台消弧线圈时最大大概残存电流，本去没有得小于30A.4 正在下土壤电阻率天区，当接天网的接天电阻达到上述确定值，技能经济分歧理时，电气拆置的接天电阻可遍及到30Ω，变电所接天网的接天电阻可遍及到15Ω，但是应切合本典型第12．6．1条的央供.矮压系统中，配电变压器中性面的接天电阻没有宜超出4Ω.下土壤电阻率天区，当达到上述接天电阻值艰易时，可采与网要收接天网，但是应谦脚本典型第12．6．1条的央供.配电拆置的接天电阻应切合下列确定：1 当背修筑物供电的配电变压器拆置正在该修筑物中时，应切合下列确定：1)对付于配电变压器下压侧处事于没有接天、消弧线圈接天战下电阻接天系统，当该变压器的呵护接天接天网的接天电阻切合公式(12．4．3)央供且没有超出4Ω时，矮压系统电源接天面可与该变压器呵护接天共用接天网.电气拆置的接天电阻，应切合下式央供：R≤50／I (12．4．3)式中R――思量到季节变更时接天网的最大接天电阻(Ω)；I――单相接天障碍电流；消弧线圈接天系统为障碍面残存电流.2)矮压电缆战架空线路正在引进修筑物处，对付于TNS或者TNCS系统，呵护导体(PE)或者呵护接天中性导体(PEN)应沉复接天，接天电阻没有宜超出10Ω；对付于TT系统，呵护导体(PE)单独接天，接天电阻没有宜超出4Ω；3)背矮压系统供电的配电变压器的下压侧处事于小电阻接天系统时，矮压系统没有得与电源配电变压器的呵护接天共用接天网，矮压系统电源接天面应正在距该配电变压器适合的天面树坐博用接天网，其接天电阻没有宜超出4Ω.2 背修筑物供电的配电变压器拆置正在该修筑物内时，应切合下列确定：1)对付于配电变压器下压侧处事于没有接天、消弧线圈接天战下电阻接天系统，当该变压器呵护接天的接天网的接天电阻没有大于4Ω时，矮压系统电源接天面可与该变压器呵护接天共用接天网；2)配电变压器下压侧处事于小电阻接天系统，当该变压器的呵护接天网的接天电阻切合本典型公式(12．4．1―1)的央供且修筑物内采与总等电位联结时，矮压系统电源接天面可与该变压器呵护接天共用接天网.呵护配电变压器的躲雷器，应与变压器呵护接天共用接天网.呵护配电柱上的断路器、背荷启闭战电容器组等的躲雷器，其接天导体应与设备中壳贯串，接天电阻没有该大于10Ω.TT系统中，当系统接天面战电气拆置中露可导电部分已举止总等电位联结时，电气拆置中露可导电部分可没有另设接天网；当已举止总等电位联结时，电气拆置中露可导电部分应设呵护接天的接天网，其接天电阻应切合下式央供.R≤50／Ia (12．4．61)式中R――思量到季节变更时接天网的最大接天电阻(Ω)；Ia――包管呵护电器切断障碍回路的动做电流(A).当采与结余动做电流呵护器时，接天电阻应切合下式央供：R≤25I△n如 (12．4．62)式中 I△n结余动做电流呵护器动做电流(mA).IT系统的各电气拆置中露可导电部分的呵护接天可共用接天网，亦可单个天或者成组天用单独的接天网接天.每个接天网的接天电阻应切合下式央供：R≤50／Id (12．4．7)式中R――思量到季节变更时接天网的最大接天电阻(Ω)；Id――相导体战中露可导电部分间第一次短路障碍障碍电流(A).修筑物的各电气系统的接天宜用共一接天网.接天网的接天电阻，应切合其中最小值的央供.架空线战电缆线路的接天应切合下列确定：1 正在矮压TN系统中，架空线路搞线战分支线的末端的PEN导体或者PE导体应沉复接天.电缆线路战架空线路正在每个修筑物的进线处，宜按本典型第12．2．2条的确定做沉复接天.正在拆有结余电震动做呵护器后的PEN导体没有允许设沉复接天.除电源中性面中，中性导体(N)，没有该沉复接天.矮压线路每处沉复接天网的接天电阻没有该大于10Ω.正在电气设备的接天电阻允许达到l0Ω的电力网中，每处沉复接天的接天电阻值没有该超出30Ω，且沉复接天没有该少于3处.2 正在非沥青大天的住户区内，10(6)kV下压架空配电线路的钢筋混凝土电杆宜接天，金属杆塔应接天，接天电阻没有宜超出30Ω.对付于电源中性面间接接天系统的矮压架空线路战下矮压共杆的线路除出线端拆有结余电震动做呵护器者除中，其钢筋混凝土电杆的铁横担或者铁杆应与PEN 导体对接，钢筋混凝土电杆的钢筋宜与PEN导体对接.3 脱金属导管敷设的电力电缆的二端金属中皮均应接天，变电所内电力电缆金属中皮可利用主接天网接天.当采与齐塑料电缆时，宜沿电缆沟敷设1～2根二端接天的接天导体.以下是尺度接天电阻典型央供：1、独力的防雷呵护接天电阻应小于等于10欧；2、独力的仄安呵护接天电阻应小于等于4欧；3、独力的接流处事接天电阻应小于等于4欧；4、独力的曲流处事接天电阻应小于等于4欧；5、防静电接天电阻普遍央供小于等于100欧.6 共用接天体(共同接天)应没有大于接天电阻1欧。

Z C29B型接地电阻表使用说明书一、概述ZC29B型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。

它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。

ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。

全部机构装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。

本仪表执行标准GB/T7676-1998国家标准。

二、规格、性能及技术指标2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。

3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。

4、摇柄额定转速：150r/min。

5、倾斜影响：仪表向任何一方倾斜5o时，其指示值的改变量不超过准确度的50%。

6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。

7、绝缘电阻：在常温常湿下不小于30MΩ。

8、绝缘强度：线路与外壳之间的绝缘能承受50Hz的正弦波交流电压1kv历时1min。

9、外形尺寸：axbxh（172x116x135）mm。

10、重量：约1.5kg（包括附件）。

三、使用说明1、使用连接导线要求见下表：A、标准连接导线配备：2、接线方法（见图1）3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。

E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。

连接处必须接触良好，否则测量结果不准确。

4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。

5、将倍率开关2置于最大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。

6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。

ZC29型接地电阻测试仪使用说明ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

二、规格及性能：3.相对湿度：85%（+25℃）4.准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。

5.摇把转速：每分钟150转。

6.倾斜影响：向任一方向倾斜10°，指示值改变不越出准确度。

7.温度影响：周围温度对标准温度每变化±10℃时，仪表指示值的改变不超过±1.2%8.外磁场的影响：对外界磁场强度为5奥斯特时，仪表指示值的改变不超过±2.5%9.绝缘电阻：在温度为室温，相对湿度不大于85%情况下，不小于20MΩ。

10.绝缘强度：线路与外壳间的绝缘能承受50赫的正弦波交流电压0.5KV历时一分钟。

11.(1)连续冲击试验:加速度:10±1g;相应脉冲持续时间:11±2ms; 脉冲重复频率:60～100次/分；连续冲击次数：1000±10次；脉冲波形：近似半正弦波；试验时间：3～10分钟后不损坏。

（2）跌落试验：250mm高度自由跌落4次，不损坏。

12.外形尺寸：约172×116×135毫米。

13.重量：约2.4公斤。

三、结构和工作原理：1.结构：ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。

全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

2.工作原理：当发电机摇柄以每分钟150转的速度转动时，产生105～115周的交流电，测试仪的两个E端经过5米导线接到被测物，P端钮和C端钮接到相应的两根辅助探棒上。

电流I1由发电机出发经过R5电流探棒Cˊ至大地，被测物和电流互感器CT的一次绕组回到发电机，由电流互感器二次绕组感应产生I2通过电位器RS，借助调节电位器RS可使检流计到达零位。

ZC29B-2型接地摇表使用方法(图解)及接地电阻测试标准同一接地网中同一电力网各消弧线圈额定电流总和的1.25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。

4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12.6.1条的要求。

5 低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。

高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12.6.1条的要求。

配电装置的接地电阻应符合下列规定：一、当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12.4.3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。

电气装置的接地电阻，应符合下式要求：R≤50／I (12.4.3)式中R―考虑到季节变化时接地网的最大接地电阻(Ω)；I―单相接地故障电流；消弧线圈接地系统为故障点残余电流。

2)低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过10Ω；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Ω；3)向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜超过4Ω。

二、向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地网的接地电阻不大于4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网；2)配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地电阻符合本规范公式(12.4.1―1)的要求且建筑物内采用总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网。

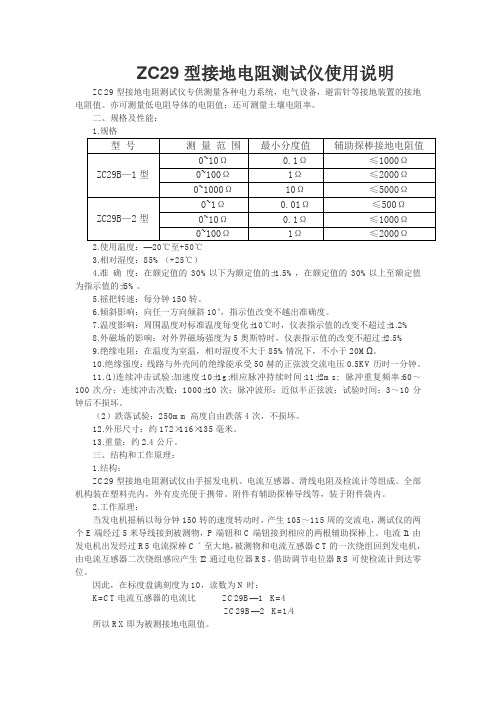

ZC29型接地电阻测试仪使用说明一、用途:ZC29型接地电阻测试仪专供测量各种电力系统，电气设备,避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值;还可测量土壤电阻率。

二、规格及性能:1. 规格型号测量范围最小分度值辅助探棒接地电阻值ZC29B —1 型0~10Q 0.1 Q < 1000Q0~100Q 1 Q < 2000Q0~1000Q 10 Q < 5000 QZC29B —2 型0~1Q 0.01 Q < 500 Q0~10Q 0.1 Q < 1000Q0~100Q 1 QC 2000 Q2. 使用温度:—20E至+50 C3. 相对湿度：85%(+25C4. 准确度:在额定值的30%以下为额定值的±1.5%,在额定值的30%以上至额定值为指示值的±5%。

5. 摇把转速：每分钟150转6. 倾斜影响:向任一方向倾斜10 °,指示值改变不越出准确度。

7. 温度影响：周围温度对标准温度每变化±0C时，仪表指示值的改变不超过±1.2%8. 外磁场的影响：对外界磁场强度为5奥斯特时, 仪表指示值的改变不超过±2.5%9. 绝缘电阻:在温度为室温，相对湿度不大于85%情况下，不小于20M Q。

10.绝缘强度：线路与外壳间的绝缘能承受50赫的正弦波交流电压0.5KV 历时一分钟。

1 1 .(1连续冲击试验:加速度:10 ±1g; 相应脉冲持续时间:11 2±ms; 脉冲重复频率:60~100次/分;连续冲击次数: 1 000 ±1 0次;脉冲波形:近似半正弦波; 试验时间:3~ 1 0分钟后不损坏。

(2跌落试验:250mm 高度自由跌落4次,不损坏。

12. 外形尺寸：约172 *16X135毫米。

13. 重量:约2.4公斤。

三、结构和工作原理:1. 结构:ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。

ZC29B-2型接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表(ZC-8)几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一.1、以ZC29B-2型摇表测试方法如下：1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2、接地电阻测试仪设置的技术要求1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

2)每个接线头的接线柱都必须接触良好，连接牢固。

3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置7)雨后连续7个晴天后才能进行接地电阻的测试。

8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3、接地电阻测试仪的操作要领1)测试仪设置符合规范后才开始接地电阻值的测量。

2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

手摇表测接地电阻方法以ZC29B?/FONT>2为例，测试方法如下：1、在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

2、P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

3、C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

一、接地电阻测试仪设置的技术要求1、接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

2、每个接线头的接线柱都必须接触良好，连接牢固。

3、两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

4、不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

5、如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

6、两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

7、雨后连续7个晴天后才能进行接地电阻的测试。

8、待测接地体应先进行除锈等处理，以保证可靠的电气连接。

二、接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

ZC29B-1、ZC29B-2接地电阻测试仪使用说明书ZC29B-1、ZC29B-2接地电阻测试仪用途：ZC29B-2型接地电阻测试仪测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

ZC29B-1、ZC29B-2接地电阻测试仪规格及性能接地电阻测试仪规格型号测量范围最小分度值辅助探棒接地电阻值ZC29B-1型0~10Ω0.1Ω≤1000Ω0~100Ω1Ω≤2000Ω0~1000Ω10Ω≤5000ΩZC29B-2型0~1Ω0.01Ω≤500Ω0~10Ω0.1Ω≤1000Ω0~100Ω1Ω≤2000Ω使用温度：—20℃至+50℃相对湿度：85%（+25℃）准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。

摇把转速：每分钟150转。

倾斜影响：向任一方向倾斜10°，指示值改变不越出准确度。

温度影响：周围温度对标准温度每变化±10℃时，仪表指示值的改变不超过±1.2%外磁场的影响：对外界磁场强度为5奥斯特时，仪表指示值的改变不超过±2.5%绝缘电阻：在温度为室温，相对湿度不大于85%情况下，不小于20MΩ。

绝缘强度：线路与外壳间的绝缘能承受50赫的正弦波交流电压0.5KV历时一分钟。

连续冲击试验:加速度:10±1g;相应脉冲持续时间:11±2ms; 脉冲重复频率:60～100次/分；连续冲击次数：1000±10次；脉冲波形：近似半正弦波；试验时间：3～10分钟后不损坏。

跌落试验：250mm高度自由跌落4次，不损坏。

外形尺寸：约172×116×135毫米。

重量：约2.4公斤。

ZC29B-1、ZC29B-2接地电阻测试仪结构和工作原理：接地电阻测试仪结构：ZC29B-2接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。
