常见的阻抗匹配方式

（1）差分信号首先来看一下什么是差分信号吧。

1、差分信号差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相同，相位相反。

在这两根线上的传输的信号就是差分信号。

信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。

在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。

一般类型有：USB、以太网、PCIE、SATA、RS485、RS422、HDMI、LVDS常用对有：+/- PM/PN TXN/TXP2、差分信号与单端走线的比较差分信号与传统的一根信号线一根地线（即单端信号）走线的做法相比，其优缺点分别是：优点：抗干扰能力强。

干扰噪声一般会等值、同时的被加载到两根信号线上，而其差值为0，即，噪声对信号的逻辑意义不产生影响。

能有效抑制电磁干扰（EMI）。

由于两根线靠得很近且信号幅值相等，这两根线与地线之间的耦合电磁场的幅值也相等，同时他们的信号极性相反，其电磁场将相互抵消。

因此对外界的电磁干扰也小。

时序定位准确。

差分信号的接收端是两根线上的信号幅值之差发生正负跳变的点，作为判断逻辑0/1跳变的点的。

而普通单端信号以阈值电压作为信号逻辑0/1的跳变点，受阈值电压与信号幅值电压之比的影响较大，不适合低幅度的信号。

缺点：若电路板的面积非常吃紧，单端信号可以只有一根信号线，地线走地平面，而差分信号一定要走两根等长、等宽、紧密靠近、且在同一层面的线。

这样的情况常常发生在芯片的管脚间距很小，以至于只能穿过一根走线的情况下。

（So，差分信号要优先布线）（2）关于差分的五个常见误区误区一：认为差分信号不需要地平面作为回流路径，或者认为差分走线彼此为对方提供回流途径。

造成这种误区的原因是被表面现象迷惑，或者对高速信号传输的机理认识还不够深入。

虽然差分电路对于类似地弹以及其它可能存在于电源和地平面上的噪音信号是不敏感的。

地平面的部分回流抵消并不代表差分电路就不以参考平面作为信号返回路径，其实在信号回流分析上，差分走线和普通的单端走线的机理是一致的，即高频信号总是沿着电感最小的回路进行回流，最大的区别在于差分线除了有对地的耦合之外，还存在相互之间的耦合，哪一种耦合强，那一种就成为主要的回流通路。

为什么要阻抗匹配_电路阻抗大好还是小好
阻抗匹配简介阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

为什么要阻抗匹配_阻抗匹配的重要性阻抗匹配是指信号源或者传输线跟负载之间达到一种适合的搭配。

阻抗匹配主要有两点作用，调整负载功率和抑制信号反射。

1、调整负载功率
假定激励源已定，那么负载的功率由两者的阻抗匹配度决定。

对于一个理想化的纯电阻电路或者低频电路，由电感、电容引起的电抗值基本可以忽略，此时电路的阻抗来源主要为电阻。

如图2所示，电路中电流I=U/（r+R），负载功率P=I*I*R。

由以上两个方程可得当R=r时P取得最大值，Pmax=U*U/（4*r）。

图2 负载功率调整
2、抑制信号反射
当一束光从空气射向水中时会发生反射，这是因为光和水的光导特性不同。

同样，当信号传输中如果传输线上发生特性阻抗突变也会发生反射。

波长与频率成反比，低频信号的波长远远大于传输线的长度，因此一般不用考虑反射问题。

高频领域，当信号的波长与传输线长出于相同量级时反射的信号易与原信号混叠，影响信号质量。

通过阻抗匹配可有效减少、消除高频信号反射。

是否什么时候都要考虑阻抗匹配？在普通的宽频带放大器中，因为输出阻抗为50Ω，所以需要考虑在功率传输电路中进行阻抗匹配。

但是，实际上当电缆的长度对于信号的波长来说可以忽略不计时，就勿需阻抗匹配的。

阻抗匹配计算公式1 阻抗匹配介绍阻抗匹配是一种在电子电路系统中根据数学关系考虑负载装置和传播器之间电力及信号失真损耗关系的技术，它最常见的用途是将信号从单个传播源中输出到一系列负载设备，并在最大可能的限度内确保信号完整性。

2 功率阻抗匹配的基本原理电路和传播系统中，当多个负载设备无法与信号源准确匹配时，会出现电力损耗和信号失真的问题，而功率阻抗匹配则是可以有效解决上述问题的关键技术。

该技术需要确定一组参数，以获得最优的匹配：功率，源阻抗和负载阻抗。

只需根据一系列基本的公式，可计算出各参数的值，从而实现最佳的功率匹配。

3 功率阻抗匹配的计算公式功率阻抗匹配的计算公式可以根据需求进行不同模式的计算：即电压驱动或功率驱动，一般来说通常以电压驱动为主，该模式下计算公式定义如下：负载阻抗 = 源阻抗 * 功率系数 * 载波方向系数；载波方向系数 = 源阻抗 * 源驱动能量因数；负载驱动利用系数 = 源功率 / 负载功率。

4 什么是功率系数功率系数是指系统中原功率到传输系统中消耗的功率的比率，是一个初始参数，通常用来控制系统的损耗或传输效率，它与负载阻抗有很大的关系，在做阻抗匹配时，功率系数可用于实现指定的阻抗匹配比。

5 功率驱动的计算公式功率驱动模式下计算公式与电压驱动模式下略有不同，它的公式如下：负载阻抗 = 源阻抗 / 功率系数 / 方向系数；负载驱动利用系数 = 源功率 / 负载功率；载波方向系数 = 源功率 / 源功率。

6 功率驱动与电压驱动的比较在控制系统损耗和传输效率时，功率驱动与电压驱动是不同的模式，它们的共同点是都可以调整负载阻抗值，从而达到阻抗匹配的要求。

但两者的不同之处在于，功率驱动模式以功率系数控制，即以调节损耗来调整和匹配参数，而电压驱动模式以功率系数控制，因此功率驱动模式能够更好地控制系统的损耗，不会出现失真和信号衰减的问题。

7 结论功率阻抗匹配是电路系统中有效解决负载装置和传播器电力损耗和信号失真问题的优化技术，有两种模式可以根据实际情况计算出最优的参数。

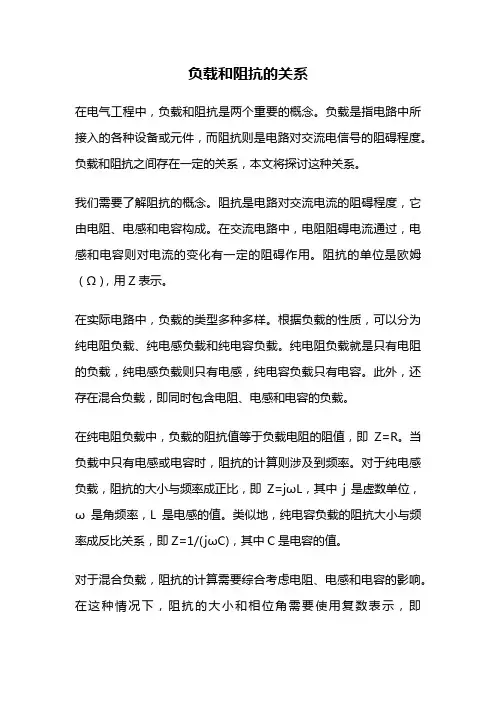

负载和阻抗的关系在电气工程中，负载和阻抗是两个重要的概念。

负载是指电路中所接入的各种设备或元件，而阻抗则是电路对交流电信号的阻碍程度。

负载和阻抗之间存在一定的关系，本文将探讨这种关系。

我们需要了解阻抗的概念。

阻抗是电路对交流电流的阻碍程度，它由电阻、电感和电容构成。

在交流电路中，电阻阻碍电流通过，电感和电容则对电流的变化有一定的阻碍作用。

阻抗的单位是欧姆（Ω），用Z表示。

在实际电路中，负载的类型多种多样。

根据负载的性质，可以分为纯电阻负载、纯电感负载和纯电容负载。

纯电阻负载就是只有电阻的负载，纯电感负载则只有电感，纯电容负载只有电容。

此外，还存在混合负载，即同时包含电阻、电感和电容的负载。

在纯电阻负载中，负载的阻抗值等于负载电阻的阻值，即Z=R。

当负载中只有电感或电容时，阻抗的计算则涉及到频率。

对于纯电感负载，阻抗的大小与频率成正比，即Z=jωL，其中j是虚数单位，ω是角频率，L是电感的值。

类似地，纯电容负载的阻抗大小与频率成反比关系，即Z=1/(jωC)，其中C是电容的值。

对于混合负载，阻抗的计算需要综合考虑电阻、电感和电容的影响。

在这种情况下，阻抗的大小和相位角需要使用复数表示，即Z=R+jX，其中X为阻抗的虚部。

虚部的大小和正负号由电感和电容的值及频率共同决定。

负载和阻抗之间的关系可以通过阻抗匹配的概念来理解。

阻抗匹配是指在电路设计中，为了最大限度地传递功率，将负载的阻抗与电源的阻抗进行调整，使它们达到匹配状态。

当负载的阻抗与电源的阻抗匹配时，可以实现最大功率传输。

阻抗匹配的方法有很多种，其中一种常见的方法是使用变压器。

变压器可以通过改变绕组的匝数比来改变阻抗，从而实现阻抗匹配。

此外，还可以使用电阻、电感和电容等元件来调整阻抗。

阻抗匹配的目标是使负载的阻抗等于电源的阻抗的复共轭值。

在实际应用中，负载和阻抗的关系对于电路的性能和效果有着重要的影响。

如果负载的阻抗与电源的阻抗不匹配，将会导致能量的反射和损失，使得电路的效率降低。

科研训练设计题目：高频电路阻抗匹配专业班级：科技0701姓名：李涛涛班内序号：16指导教师：梁猛地点：三号实验楼236时间：2010.9.14~2010.11.22电子科学与技术教研室目录摘要一引言 1 二问题分析 1 三基于匹配网络实现阻抗匹配 3 3.1 实现高频电路原理框图 3 3.2 匹配网络类型 3四理论分析 4 4.1 功率放大器的结构 4 4.2 高频谐振功率放大器工作过程5 4.3高频谐振功率放大器电流和电压波形 5 4.4 高频谐振功率放大器的负载特性 5 4.5高频谐振功率放大器的调谐特性 6 五具体实例 6 六结论 6参考文献摘要阻抗匹配是电路中常见的一种工作状态,当电路实现阻抗匹配时,将获得最大的功率传输。

反之,当电路阻抗失配时,不但得不到最大的功率传输,还可能对电路产生损害。

本文简要阐述了高频电路中的阻抗匹配以及采用什么方式的匹配。

关键词：高频电路阻抗匹配匹配网络一引言在高频领域，因高频的性质是电磁波，具有波的特性，所以要用电磁波传输理论来设计电路。

在传输过程中要尽量减少信号反射，就要考虑传输介质的材料特性、机械形状、尺寸等一系列参数，阻抗值实际是“波阻抗”，是一种等效阻抗。

阻抗不匹配会带来电磁波在电路里的反射，反射使得传输效率降低，噪声增加，电路性能下降，严重的还会烧毁功率器件。

低频下的匹配主要是为了让输出功率最大化；高频下的匹配主要是为了防止反射reflect。

所以在高频电路中如何使阻抗达到匹配，从而提高系统的性能是一个很关键的问题。

在此，主要以功率放大器来分析高频电路阻抗匹配。

二问题分析由于高频功率放大器工作于非线性状态，所以线性电路和阻抗匹配（即：负载阻抗与电源内阻相等）这一概念不能适用于它。

因为在非线性（如：丙类）工作的时候，电子器件的内阻变动剧烈：通流的时候，内阻很小；截止的时候，内阻接近无穷大。

因此输出电阻不是常数。

所以所谓匹配的时候内阻等于外阻，也就失去了意义。

AD四层板100欧姆阻抗匹配规则设计一、阻抗匹配的重要性在高速数字信号传输中，阻抗匹配是至关重要的。

阻抗匹配能够减少信号反射和能量损失，提高信号的传输效率和质量。

如果信号源与传输线之间的阻抗不匹配，会导致信号波形畸变，影响信号的完整性。

在某些情况下，不匹配的阻抗甚至可能导致信号传输失败。

因此，为了确保信号的稳定传输，必须实现阻抗匹配。

二、100欧姆阻抗匹配的目标在高速数字电路中，100欧姆阻抗匹配是最常用的标准之一。

这个阻抗值能够确保信号的稳定传输，减小反射和干扰。

在设计过程中，应尽量使线路的电感和电容值接近100欧姆，以达到最佳的阻抗匹配效果。

三、AD四层板的层叠结构AD四层板是一种常见的印刷电路板（PCB）类型，其由四层导体和绝缘层组成。

其层叠结构对于实现100欧姆阻抗匹配至关重要。

通过合理配置电源和接地层、信号层的数量和位置，可以减小信号回路的电感和电容，从而提高阻抗匹配的效果。

四、微带线与带状线的选择在AD四层板设计中，微带线和带状线是两种常用的传输线类型。

微带线具有较低的辐射损耗和较高的特性阻抗，适用于高频信号传输。

带状线则具有较低的寄生电容和电感，适用于低频信号传输。

根据具体应用需求选择合适的传输线类型，可以提高阻抗匹配的效果。

五、线宽与间距的设计线宽和间距是影响线路阻抗的主要因素之一。

通过合理设计线宽和间距，可以调整线路的电感和电容值，从而实现最佳的阻抗匹配效果。

线宽越宽，间距越大，线路的电感和电容值越小，反之亦然。

在AD四层板设计中，应根据具体需求和参数进行线宽和间距的计算和选择。

六、层间耦合与串扰抑制在多层PCB中，层间耦合和串扰问题对阻抗匹配的影响不容忽视。

相邻层之间的信号线之间存在耦合电容和耦合电感，这会影响线路的阻抗值。

此外，当信号线之间的距离过近时，可能会产生串扰现象，影响信号的完整性。

为了减小层间耦合和串扰问题对阻抗匹配的影响，应合理设计层间布局和布线，保持适当的间距和采用噪声抑制措施。

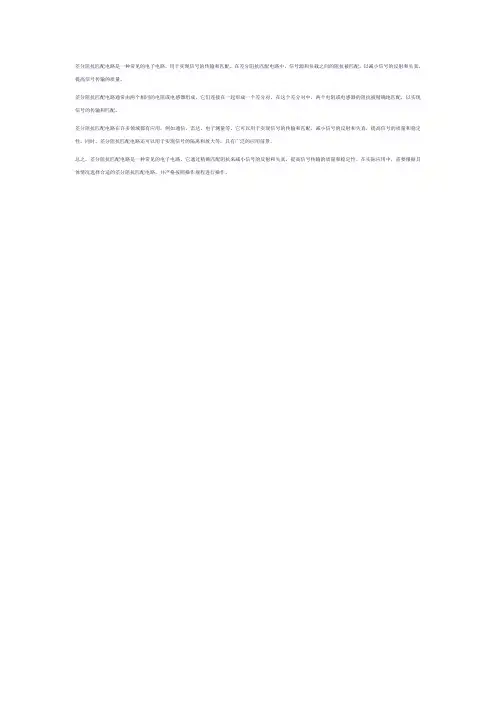

差分阻抗匹配电路是一种常见的电子电路，用于实现信号的传输和匹配。

在差分阻抗匹配电路中，信号源和负载之间的阻抗被匹配，以减小信号的反射和失真，提高信号传输的质量。

差分阻抗匹配电路通常由两个相同的电阻或电感器组成，它们连接在一起形成一个差分对。

在这个差分对中，两个电阻或电感器的阻抗被精确地匹配，以实现信号的传输和匹配。

差分阻抗匹配电路在许多领域都有应用，例如通信、雷达、电子测量等。

它可以用于实现信号的传输和匹配，减小信号的反射和失真，提高信号的质量和稳定性。

同时，差分阻抗匹配电路还可以用于实现信号的隔离和放大等，具有广泛的应用前景。

总之，差分阻抗匹配电路是一种常见的电子电路，它通过精确匹配阻抗来减小信号的反射和失真，提高信号传输的质量和稳定性。

在实际应用中，需要根据具体情况选择合适的差分阻抗匹配电路，并严格按照操作规程进行操作。

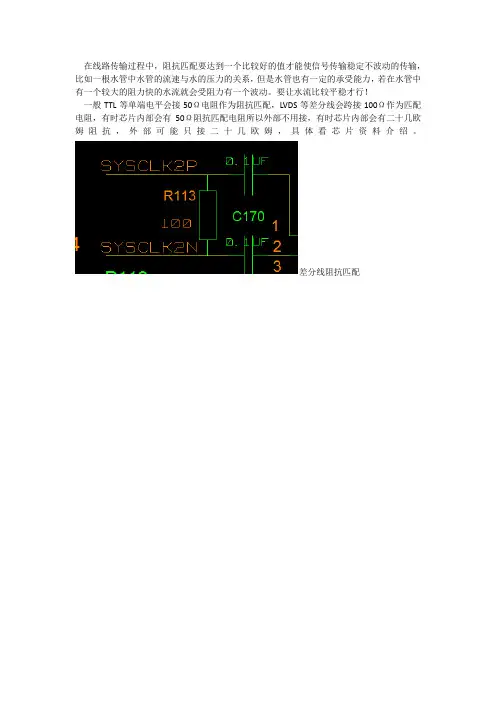

在线路传输过程中，阻抗匹配要达到一个比较好的值才能使信号传输稳定不波动的传输，比如一根水管中水管的流速与水的压力的关系，但是水管也有一定的承受能力，若在水管中有一个较大的阻力快的水流就会受阻力有一个波动。

要让水流比较平稳才行！
一般TTL等单端电平会接50Ω电阻作为阻抗匹配，LVDS等差分线会跨接100Ω作为匹配电阻，有时芯片内部会有50Ω阻抗匹配电阻所以外部不用接，有时芯片内部会有二十几欧姆阻抗，外部可能只接二十几欧姆，具体看芯片资料介绍。

差分线阻抗匹配。

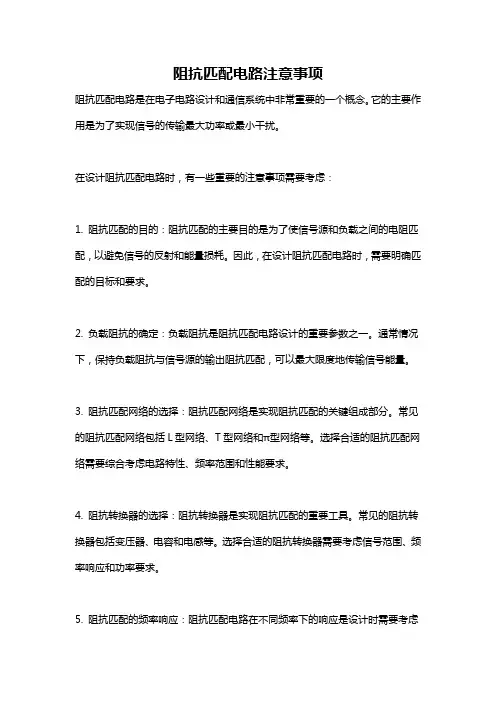

阻抗匹配电路注意事项阻抗匹配电路是在电子电路设计和通信系统中非常重要的一个概念。

它的主要作用是为了实现信号的传输最大功率或最小干扰。

在设计阻抗匹配电路时，有一些重要的注意事项需要考虑：1. 阻抗匹配的目的：阻抗匹配的主要目的是为了使信号源和负载之间的电阻匹配，以避免信号的反射和能量损耗。

因此，在设计阻抗匹配电路时，需要明确匹配的目标和要求。

2. 负载阻抗的确定：负载阻抗是阻抗匹配电路设计的重要参数之一。

通常情况下，保持负载阻抗与信号源的输出阻抗匹配，可以最大限度地传输信号能量。

3. 阻抗匹配网络的选择：阻抗匹配网络是实现阻抗匹配的关键组成部分。

常见的阻抗匹配网络包括L型网络、T型网络和π型网络等。

选择合适的阻抗匹配网络需要综合考虑电路特性、频率范围和性能要求。

4. 阻抗转换器的选择：阻抗转换器是实现阻抗匹配的重要工具。

常见的阻抗转换器包括变压器、电容和电感等。

选择合适的阻抗转换器需要考虑信号范围、频率响应和功率要求。

5. 阻抗匹配的频率响应：阻抗匹配电路在不同频率下的响应是设计时需要考虑的一个重要因素。

因为不同频率下的阻抗匹配效果可能不同，需要根据实际应用需求进行优化。

6. 信号传输损耗的补偿：阻抗匹配电路会引入信号传输损耗，因此需要进行补偿。

补偿可以通过增加驱动能力、减小阻抗矩阵中的损耗元件等方式实现。

7. 温度效应的考虑：阻抗匹配电路的性能在不同温度下可能会发生变化。

因此，需要根据实际应用环境评估和考虑温度效应对阻抗匹配电路的影响。

8. 噪声和干扰的抑制：阻抗匹配电路还需要考虑对噪声和干扰的抑制。

合理设计阻抗匹配电路可以减小信号传输中噪声和干扰的引入，提高系统的信噪比和抗干扰能力。

总结来说，阻抗匹配电路设计需要明确匹配的目的和要求，选择合适的阻抗匹配网络和阻抗转换器，并进行频率响应、损耗补偿、温度和抗干扰等方面的考虑。

合理设计的阻抗匹配电路可以最大限度地实现信号传输的效率和可靠性。

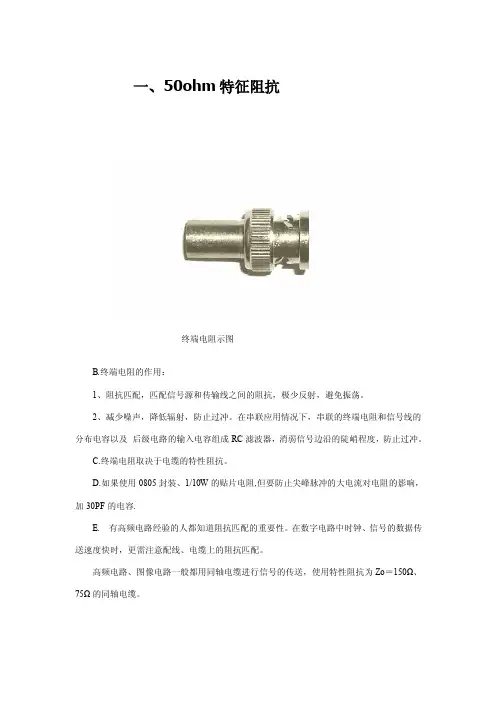

一、50ohm特征阻抗终端电阻示图B.终端电阻的作用：1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。

2、减少噪声，降低辐射，防止过冲。

在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。

C.终端电阻取决于电缆的特性阻抗。

D.如果使用0805封装、1/10W的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加30PF的电容.E.有高频电路经验的人都知道阻抗匹配的重要性。

在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。

高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。

同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er决定：另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。

这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。

图1 同轴传送线路的终端电阻构成只有当同轴电缆的特性阻抗Zo和终端阻抗FT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。

Zo≠RT时随着频率f，ZIN变化。

作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。

图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。

当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.二、怎样理解阻抗匹配？阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

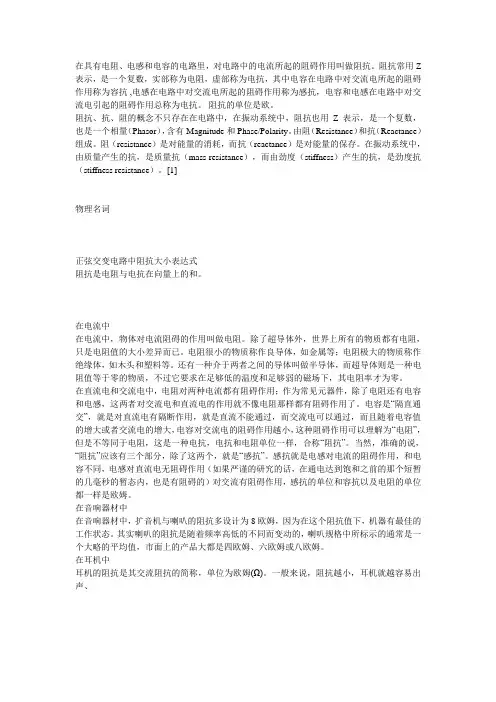

在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

阻抗常用Z 表示，是一个复数，实部称为电阻，虚部称为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗 ,电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

阻抗的单位是欧。

阻抗、抗、阻的概念不只存在在电路中，在振动系统中，阻抗也用Z表示，是一个复数，也是一个相量（Phasor），含有Magnitude和Phase/Polarity。

由阻（Resistance）和抗（Reactance）组成。

阻（resistance）是对能量的消耗，而抗（reactance）是对能量的保存。

在振动系统中，由质量产生的抗，是质量抗（mass resistance），而由劲度（stiffness）产生的抗，是劲度抗（stiffness resistance）。

[1]物理名词正弦交变电路中阻抗大小表达式阻抗是电阻与电抗在向量上的和。

在电流中在电流中，物体对电流阻碍的作用叫做电阻。

除了超导体外，世界上所有的物质都有电阻，只是电阻值的大小差异而已。

电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。

还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值等于零的物质，不过它要求在足够低的温度和足够弱的磁场下，其电阻率才为零。

在直流电和交流电中，电阻对两种电流都有阻碍作用；作为常见元器件，除了电阻还有电容和电感，这两者对交流电和直流电的作用就不像电阻那样都有阻碍作用了。

电容是“隔直通交”，就是对直流电有隔断作用，就是直流不能通过，而交流电可以通过，而且随着电容值的增大或者交流电的增大，电容对交流电的阻碍作用越小，这种阻碍作用可以理解为“电阻”，但是不等同于电阻，这是一种电抗，电抗和电阻单位一样，合称“阻抗”。

当然，准确的说，“阻抗”应该有三个部分，除了这两个，就是“感抗”。

感抗就是电感对电流的阻碍作用，和电容不同，电感对直流电无阻碍作用（如果严谨的研究的话，在通电达到饱和之前的那个短暂的几毫秒的暂态内，也是有阻碍的）对交流有阻碍作用，感抗的单位和容抗以及电阻的单位都一样是欧姆。

2、高速电子设计的板级信号完整性处理高速数字系统的振铃和串扰问题一直是一个令人头疼的问题，特别是在今天，越来越多的VLSI芯片工作在100MHz的频率以上，450MHz的CPU也将广泛应用，信号的边沿越来越陡（已达到ps级），这些高速器件性能的增加也给高速系统设计带来了困难。

同时，高速系统的体积不断减小使得印制板的密度迅速提高。

比较现在新的PC主板与几年前的主板，可以看到新的主板上加入了许多端接。

信号完整性问题已经成为新一代高速产品设计中越来越值得注意的问题，这已是毋庸置疑的了。

信号完整性（Signal Integrity，简称SI）是指在信号线上的信号质量。

差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。

主要的信号完整性问题包括反射、振铃、地弹、串扰等。

源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。

如果负载阻抗小于源阻抗，反射电压为负，反之，如果负载阻抗大于源阻抗，反射电压为正。

布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素的变化均会导致此类反射。

信号的振铃（ringing）和环绕振荡（rounding）由线上过度的电感和电容引起，振铃属于欠阻尼状态而环绕振荡属于过阻尼状态。

信号完整性问题通常发生在周期信号中，如时钟等，振铃和环绕振荡同反射一样也是由多种因素引起的，振铃可以通过适当的端接予以减小，但是不可能完全消除。

新一代的EDA信号完整性工具主要包括布线前 /布线后SI分析工具和系统级SI工具等。

使用布线前SI分析工具可以根据设计对信号完整性与时序的要求在布线前帮助设计者选择元器件、调整元器件布局、规划系统时钟网络和确定关键线网的端接策略。

SI分析与仿真工具不仅可以对一块PCB板的信号流进行分析，而且可以对同一系统内其它组成部分如背板、连接器、电缆及其接口进行分析，这就是系统级的SI分析工具。

针对系统级评价的SI分析工具可以对多板、连接器、电缆等系统组成元件进行分析，并可通过设计建议来帮助设计者消除潜在的SI问题,它们一般都包括IBIS模型接口、2维传输线与串扰仿真、电路仿真、SI分析结果的图形显示等功能。

史密斯标准型求法
史密斯标准型是一种常见的电路匹配方式，主要用于将波阻抗匹
配到特定的阻抗值。在电路设计与研发中，史密斯标准型很重要，是
必备技能。
史密斯标准型看似有些复杂，但实际上包括两个简单的电路元素
——阻抗和导纳。通常情况下，史密斯标准型可以被理解为一个圆形
矢量。
在使用史密斯标准型时，需要将其与电路图结合起来。在电路图
中，通过将两个电路元素连接在一起，我们可以产生一个圆形矢量。
圆形矢量的圆心代表着在某个特定频率下的波长，而圆形矢量的半径
代表了阻抗或导纳的值。
在特定情况下，史密斯标准型也可以用来解决传输线的问题。通
过对传输线负载的阻抗进行调整，史密斯标准型可以保证电路不会受
到反射或失真的干扰。
史密斯标准型在电子学领域中是极为重要的，通过掌握史密斯标
准型的知识，我们可以更好地理解电路匹配的技巧，从而达到更好的
电路性能。同时，史密斯标准型也是电路设计人员必须掌握的技能之
一。

阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

右图中R为负载电阻，r为电源E的内阻，E为电压源。

由于r的存在，当R很大时，电路接近开路状态；而当R很少时接近短路状态。

显然负载在开路及短路状态都不能获得最大功率。

根据式:式中分母中的(R-r)的值最小为0，此时负载所获取的功率最大。

所以，当负载电阻等于电源内阻时，负载将获得最大功率。

这就是电子电路阻抗匹配的基本原理。

阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

电阻匹配的作用机理电阻匹配是电路设计中一个重要的概念，它涉及到了电路中电阻的选择和配置。

正确的电阻匹配能够提高电路的性能和稳定性，使得信号传输更加可靠和有效。

在本文中，我将深入探讨电阻匹配的作用机理，从简单到复杂的角度，让你更好地理解这个主题。

首先，让我们了解一下电阻匹配的基本概念。

电阻匹配指的是在电路中选择合适的电阻值，以使得信号能够顺利地传输并最大化功率传输。

在一个电路中，由于电源和负载的电阻不同，可能会出现阻抗不匹配的情况。

阻抗不匹配会导致信号反射和功率损耗，从而降低电路的性能。

为了实现电阻匹配，我们首先需要了解电阻的基本特性。

电阻是一个被用来限制电流流动的元件，它的单位是欧姆（Ω）。

电阻的值决定了通过它的电流量。

当电流通过一个电阻时，会产生功耗，这是因为电流和电阻之间有能量转化。

电阻匹配的作用机理可以从两个方面来理解。

首先，电阻匹配可以消除阻抗不匹配引起的信号反射。

当信号从一个阻抗为Zs的源传输到一个阻抗为Zl的负载时，如果Zs与Zl不匹配，部分信号将会反射回源端，导致信号衰减和失真。

通过选择合适的匹配电阻，我们可以调整阻抗的匹配度，减少信号反射，从而提高信号传输质量。

其次，电阻匹配可以最大化功率传输。

在电路中，如果负载的阻抗与源的阻抗不匹配，将会导致部分能量被反射回源端，从而降低功率传输效率。

通过电阻匹配，我们可以使得源和负载之间的阻抗匹配度达到最佳，最大化功率传输。

这对于一些功率要求较高的电路，如功率放大器或天线系统等非常重要。

在实际应用中，电阻匹配有很多方法和技术。

常见的一种方法是使用串联匹配电阻和并联匹配电阻。

串联匹配电阻通常在源端接入电路中，它的阻值与源的内部阻抗相等。

并联匹配电阻则通常在负载端接入电路中，它起到与负载阻抗并联的作用。

这种方法可以使得源和负载之间的阻抗匹配度达到最佳。

除了串联匹配和并联匹配，还有其他一些高级的匹配技术，如双级匹配、变换器匹配等。

这些方法可以根据具体的应用需求选择和配置合适的匹配电路。

单端差分电路阻抗匹配1.引言1.1 概述概述单端差分电路是一种常见的电路结构，在信号传输和处理中起到重要的作用。

它通过将信号分为两个互补的部分来提高抗干扰性能，并减少共模干扰的影响。

与传统的单端电路相比，单端差分电路具有更好的抗干扰能力和信号传输质量。

本文将重点介绍单端差分电路阻抗匹配的问题。

阻抗匹配是指在电路设计中，通过调整电路元件的阻抗，使电路中的输入和输出端口之间阻抗相等或相近的过程。

阻抗不匹配会导致信号的反射和损耗，严重影响电路的性能和传输效果。

在单端差分电路中，阻抗匹配尤为重要。

因为差分信号需要同时在正负两条线上传输，而阻抗不匹配会导致信号在两个线路之间发生不均衡的分布，从而降低电路的性能。

阻抗匹配可以有效减少信号的反射和损耗，提高信号的传输质量和可靠性。

本文将介绍单端差分电路的基本原理，阐述阻抗匹配的重要性，并探讨实现阻抗匹配的方法。

同时，还将分析阻抗匹配对电路性能的影响，以及如何优化阻抗匹配以达到更好的性能。

通过深入了解单端差分电路阻抗匹配的原理和方法，读者可以更好地理解差分信号处理的重要性，并在实际电路设计中合理应用阻抗匹配技术，提高电路的性能和可靠性。

1.2文章结构文章结构：本文主要是对单端差分电路的阻抗匹配进行深入研究和讨论。

文章分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

首先，我们会对单端差分电路进行概述，介绍其基本原理和应用领域。

然后，我们会明确文章的结构，说明各个部分的内容和目的。

最后，我们会介绍本文的目的，即总结和归纳单端差分电路阻抗匹配的实现方法和对电路性能的影响。

正文部分主要包括两个方面的内容。

首先，我们会详细介绍单端差分电路的基本原理，包括其工作原理、特点和优势等。

其次，我们会重点讨论阻抗匹配在单端差分电路中的重要性，分析阻抗匹配对电路性能的影响。

我们将探讨阻抗匹配的原则、方法和技巧，以及匹配不良导致的问题和解决方案。

结论部分将对本文的研究内容进行总结和归纳。

天线阻抗匹配原理天线阻抗匹配原理是指将输入输出阻抗相匹配，以实现最大功率传输的过程。

天线通常有一个固定的输入阻抗，而无线电发射机或接收机的输出阻抗通常不同。

如果输入输出阻抗不匹配，将导致部分能量反射回源，从而降低传输效率。

为了实现阻抗匹配，通常使用天线匹配网络，例如匹配电路或补偿元件。

这些网络根据设计需求调整输入输出阻抗，使其相互匹配。

通过匹配网络，阻抗匹配可以实现最大功率传输。

阻抗匹配的目标是使源阻抗等于负载阻抗，从而最大化功率传输。

这可以通过在匹配网络中使用合适的电路元件（如电容、电感、变压器等）来实现。

通过调整匹配电路的参数，可以根据不同应用需求来达到阻抗匹配。

综上所述，天线阻抗匹配原理指的是通过合适的匹配网络来调整天线的输入输出阻抗，以达到最大功率传输的目的。

这是无线通信系统中的重要设计原理，用于提高信号传输效率和性能。

在天线阻抗匹配原理中，存在两种常见的匹配情况：单向匹配和双向匹配。

- 单向匹配：在单向匹配中，天线的输出阻抗与发射机或接收机的输入阻抗进行匹配。

这可以确保天线发送或接收的信号最大化地传输到发射机或接收机，从而提高系统的效率。

单向匹配主要用于保证发射机和天线之间的信号传输最佳化。

- 双向匹配：在双向匹配中，天线的输入阻抗与发射机或接收机的输出阻抗进行匹配。

这可确保发射机或接收机发送或接收的信号最大化地传输到天线，减少信号的反射和损耗。

双向匹配主要用于确保发射机和天线之间的信号传输最佳化。

为了实现阻抗匹配，可以使用多种技术和元件。

例如，可以使用电容、电感、变压器等来调整输入输出阻抗。

此外，还可以使用特定的电路拓扑结构，例如三段变压器，四段变压器等。

天线阻抗匹配的实现是无线通信系统设计中关键的一部分。

它可以提高信号传输的效率和性能，减少信号的反射和损耗。

正确的阻抗匹配可以确保系统的稳定性和可靠性，同时提高信号的质量和覆盖范围。

总而言之，天线阻抗匹配原理是通过调整天线和发射机/接收机之间的输入输出阻抗，以实现最大功率传输和最佳信号传输的过程。
