信号源与负载阻抗的匹配解读

阻抗匹配计算公式 zhihu阻抗匹配是为了使得两个电路或设备之间的阻抗相互匹配，以达到最大功率传输或信号传输的目的。

在电路中，阻抗可以表示为复数的形式，即阻抗值与相位差。

常见的阻抗匹配公式有：1. 普通阻抗匹配公式：当源电阻/负载电阻/传输线特性阻抗与目标阻抗不匹配时，使用以下公式进行阻抗匹配。

- 对于串联匹配：RL = |ZL|，其中RL为串联电阻，即源电阻或负载电阻的阻抗值。

XL = Xs，其中XL为串联电感的阻抗值，Xs为源电阻等效电感的阻抗值。

XC = Xc，其中XC为串联电容的阻抗值，Xc为源电阻等效电容的阻抗值。

这样，源电阻/负载电阻/传输线特性阻抗可以表示为：Zs = RL + j(Xs - Xc)- 对于并联匹配：RL = |ZL|，其中RL为并联电阻，即源电阻或负载电阻的阻抗值。

XL = Xs，其中XL为并联电感的阻抗值，Xs为源电阻等效电感的阻抗值。

XC = Xc，其中XC为并联电容的阻抗值，Xc为源电阻等效电容的阻抗值。

这样，源电阻/负载电阻/传输线特性阻抗可以表示为：Zs = RL || j(Xs + Xc)2. 变压器阻抗匹配公式：当需要将源电压的阻抗匹配到负载电阻时，可以使用变压器进行阻抗匹配。

- 对于串联匹配：Ns/Np = sqrt(zL/Rs)，其中Ns为源侧绕组匝数，Np为负载侧绕组匝数，zL为负载电阻的阻抗值，Rs为源阻的阻抗值。

- 对于并联匹配：Ns/Np = sqrt(Rs/zL)，其中Ns为源侧绕组匝数，Np为负载侧绕组匝数，zL为负载电阻的阻抗值，Rs为源阻的阻抗值。

以上是阻抗匹配的常见计算公式，实际应用中还需要根据具体的电路和设备情况进行调整和优化。

阻抗匹配推导
阻抗匹配是电路中一个重要的概念，它可以使电路传输的功率最大化，同时减小信号反射和损耗。

阻抗匹配的基本思想是通过调整电路中的电阻、电感和电容等元件的数值，使电路的阻抗值与负载的阻抗值相等，从而实现最大功率传输。

阻抗匹配的推导需要掌握一些基础的电路知识和数学知识。

首先，我们需要了解电路中的阻抗是如何计算的。

阻抗的计算公式为Z=R+jX，其中R表示电阻，X表示电感或电容的阻抗。

根据欧姆定律，电路中的电流与电压的关系为I=V/Z，其中I为电流，V为电压，Z为电路的阻抗。

在电路中进行阻抗匹配时，我们需要根据实际情况选择适当的元件。

例如，当负载的阻抗为纯电阻时，可以采用串联电感或并联电容的方式进行阻抗匹配；当负载的阻抗为纯电感时，可以采用并联电容的方式进行阻抗匹配；当负载的阻抗为纯电容时，可以采用串联电感的方式进行阻抗匹配。

在具体的阻抗匹配设计中，我们需要根据负载的阻抗值和实际的电路条件进行计算和选择元件。

具体的计算方法可以采用阻抗匹配公式进行推导，从而得出最佳的阻抗匹配方案。

总之，阻抗匹配是电路设计和应用中重要的一环，需要我们深入理解电路原理和基本概念，并掌握阻抗匹配的设计方法和技巧。

- 1 -。

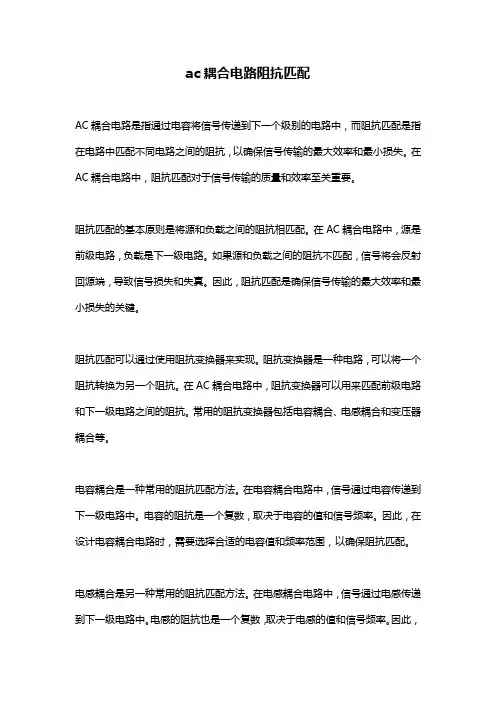

ac耦合电路阻抗匹配AC耦合电路是指通过电容将信号传递到下一个级别的电路中，而阻抗匹配是指在电路中匹配不同电路之间的阻抗，以确保信号传输的最大效率和最小损失。

在AC耦合电路中，阻抗匹配对于信号传输的质量和效率至关重要。

阻抗匹配的基本原则是将源和负载之间的阻抗相匹配。

在AC耦合电路中，源是前级电路，负载是下一级电路。

如果源和负载之间的阻抗不匹配，信号将会反射回源端，导致信号损失和失真。

因此，阻抗匹配是确保信号传输的最大效率和最小损失的关键。

阻抗匹配可以通过使用阻抗变换器来实现。

阻抗变换器是一种电路，可以将一个阻抗转换为另一个阻抗。

在AC耦合电路中，阻抗变换器可以用来匹配前级电路和下一级电路之间的阻抗。

常用的阻抗变换器包括电容耦合、电感耦合和变压器耦合等。

电容耦合是一种常用的阻抗匹配方法。

在电容耦合电路中，信号通过电容传递到下一级电路中。

电容的阻抗是一个复数，取决于电容的值和信号频率。

因此，在设计电容耦合电路时，需要选择合适的电容值和频率范围，以确保阻抗匹配。

电感耦合是另一种常用的阻抗匹配方法。

在电感耦合电路中，信号通过电感传递到下一级电路中。

电感的阻抗也是一个复数，取决于电感的值和信号频率。

因此，在设计电感耦合电路时，需要选择合适的电感值和频率范围，以确保阻抗匹配。

变压器耦合是一种更复杂的阻抗匹配方法。

在变压器耦合电路中，信号通过变压器传递到下一级电路中。

变压器可以实现阻抗变换，因此可以用来匹配前级电路和下一级电路之间的阻抗。

但是，变压器的成本较高，因此通常只用于高性能电路中。

总之，阻抗匹配对于AC耦合电路中信号传输的质量和效率至关重要。

阻抗匹配可以通过使用阻抗变换器来实现，常用的阻抗变换器包括电容耦合、电感耦合和变压器耦合等。

在设计AC耦合电路时，需要选择合适的阻抗匹配方法和阻抗变换器，以确保信号传输的最大效率和最小损失。

阻抗匹配方法
1. 什么是阻抗匹配
阻抗匹配是一种用来匹配电气设备输出阻抗与它的负载阻抗的
技术。

在电气系统中，将负载与大功率的源连接时，必须使大功率源的输出阻抗与负载的阻抗相匹配，二者之间的匹配被称为“阻抗匹配”，阻抗匹配技术使电路可以将最大的功率输出到负载中，使得系统正常运行，达到预期的效果。

2. 阻抗匹配的目的
能够有效地将电气信号从源端传输到负载端，以获得较好的信号传递质量，确保系统有效地工作，减少噪声，以及防止系统损坏。

3. 如何匹配阻抗
（1）使用具有非常低的阻抗值（2）使用可调节的阻抗变压器（3）使用改变负载电阻的装置（4）使用特殊的变压器，如：带有阻抗变
化因子的变压器（5）使用带有阻抗变化因子的网络变压器（双臂变
压器）（6）使用可调谐的特殊线圈（7）使用电容，电感或晶体管组
成的混合电路。

- 1 -。

阻抗匹配原理
阻抗匹配是一种用于电路设计中的技术，旨在实现电路之间的最大功率传输。

阻抗匹配原理通过调整电路内部阻抗的数值，使其与外部电路的阻抗相等，以达到能量传输的最佳效果。

阻抗匹配的基本原理是根据电路的特性和Ohm定律，电路的功率传输最大化是在源电阻和负载电阻的阻抗相等时实现的。

换句话说，当源电阻和负载电阻的阻抗相匹配时，电流和电压可以被完全传递，从而提高系统的效率。

阻抗匹配可以通过几种方式来实现。

其中一种常见的方式是使用一种称为“返阻”的器件，它可以在电路中引入附加的阻抗来调整总体阻抗值。

返阻器件通常是电阻或电容器，在电路中起到帮助调整阻抗的作用。

另一种常见的阻抗匹配方法是使用变压器。

变压器可以通过改变输入和输出电压之间的比例来实现阻抗匹配。

变压器的工作原理是基于电感的性质，通过将电流传递到较高或较低的电压绕组，从而调整阻抗值。

阻抗匹配在电路设计中非常重要。

如果在电路中没有正确的阻抗匹配，将导致不完全的能量传输和信号失真。

因此，在设计电路时，阻抗匹配要被认真考虑，以确保最佳功率传输和系统效率。

总之，阻抗匹配原理通过调整电路内部阻抗值，使其与外部电路的阻抗相等，以最大化功率传输。

这可以通过使用返阻器件
或变压器来实现。

阻抗匹配在电路设计中非常重要，可以确保能量传输的最佳效果和系统的高效性。

一，输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。

因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。

另外如果要获取最大输出功率时，也要考虑阻抗匹配问题二，输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。

输出阻抗就是一个信号源的内阻。

本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。

输出阻抗在电路设计最特别需要注意。

但现实中的电压源，则不能做到这一点。

我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。

这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）的内阻了。

当这个电压源给负载供电时，就会有电流I从这个负载上流过，并在这个电阻上产生I×r的电压降。

这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。

同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的三，阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

关于阻抗匹配来源: kmmzs 发布时间: 2014-12-26 14 次浏览大小: 16px 14px 12px 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，几乎不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（用于集中参数电路），另一种则是调整传输线的波长（用于传输线）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密斯图上匹配条件①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

史密夫图表上。

电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿着代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

共轭匹配在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率最大。

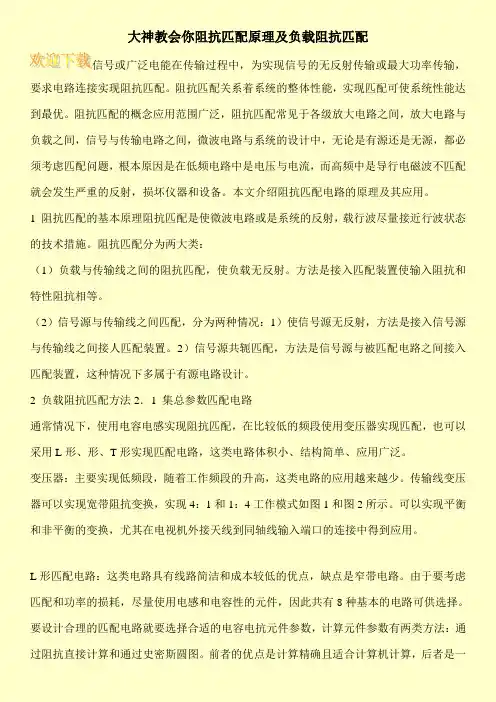

大神教会你阻抗匹配原理及负载阻抗匹配 信号或广泛电能在传输过程中，为实现信号的无反射传输或最大功率传输，要求电路连接实现阻抗匹配。阻抗匹配关系着系统的整体性能，实现匹配可使系统性能达到最优。阻抗匹配的概念应用范围广泛，阻抗匹配常见于各级放大电路之间，放大电路与负载之间，信号与传输电路之间，微波电路与系统的设计中，无论是有源还是无源，都必须考虑匹配问题，根本原因是在低频电路中是电压与电流，而高频中是导行电磁波不匹配就会发生严重的反射，损坏仪器和设备。本文介绍阻抗匹配电路的原理及其应用。 1 阻抗匹配的基本原理阻抗匹配是使微波电路或是系统的反射，载行波尽量接近行波状态的技术措施。阻抗匹配分为两大类： （1）负载与传输线之间的阻抗匹配，使负载无反射。方法是接入匹配装置使输入阻抗和特性阻抗相等。 （2）信号源与传输线之间匹配，分为两种情况：1）使信号源无反射，方法是接入信号源与传输线之间接人匹配装置。2）信号源共轭匹配，方法是信号源与被匹配电路之间接入匹配装置，这种情况下多属于有源电路设计。 2 负载阻抗匹配方法2．1 集总参数匹配电路 通常情况下，使用电容电感实现阻抗匹配，在比较低的频段使用变压器实现匹配，也可以采用L形、形、T形实现匹配电路，这类电路体积小、结构简单、应用广泛。 变压器：主要实现低频段，随着工作频段的升高，这类电路的应用越来越少。传输线变压器可以实现宽带阻抗变换，实现4：1和1：4工作模式如图1和图2所示。可以实现平衡和非平衡的变换，尤其在电视机外接天线到同轴线输入端口的连接中得到应用。

L形匹配电路：这类电路具有线路简洁和成本较低的优点，缺点是窄带电路。由于要考虑匹配和功率的损耗，尽量使用电感和电容性的元件，因此共有8种基本的电路可供选择。要设计合理的匹配电路就要选择合适的电容电抗元件参数，计算元件参数有两类方法：通过阻抗直接计算和通过史密斯圆图。前者的优点是计算精确且适合计算机计算，后者是一
