42CrMo钢汽车前轴淬火开裂原因分析

42crmo真空淬火温度回火温度概述及解释说明1. 引言1.1 概述本文旨在探讨42CrMo真空淬火温度回火温度的概念、意义以及影响因素。

针对42CrMo钢材，我们将介绍其基本特性，并着重讨论真空淬火温度和回火温度对其性能以及组织结构的影响。

通过了解真空淬火和回火工艺的原理和要点，我们可以更好地了解这两个关键参数在高强度材料处理中的重要性。

1.2 文章结构本文主要分为五个部分。

首先，在引言部分概述文章的目的和内容结构。

随后，第二部分将对42CrMo钢材进行简要介绍，并探讨真空淬火温度和回火温度的概念和意义。

第三部分将详细解释真空淬火工艺，并阐述不同温度下42CrMo 钢材性能变化及微观组织分析。

接下来，第四部分将解释回火工艺并分析其对42CrMo性能以及组织结构的影响。

最后，在结论部分总结研究结果，并提出关于真空淬火温度和回火温度进一步研究展望。

1.3 目的本文的目的是通过对42CrMo真空淬火温度回火温度进行概述和解释说明，帮助读者更好地了解这两个关键参数在材料处理过程中的作用和影响。

同时，通过分析不同温度下的性能变化和微观组织分析，我们旨在为实际应用提供一些指导方针，以优化钢材的性能并延长其使用寿命。

2. 42CrMo真空淬火温度回火温度概述2.1 42CrMo钢材介绍42CrMo是一种常用的合金结构钢，其中的数字42表示含有约0.42%的碳含量。

该钢材具有较高的强度和硬度，并且在经过淬火和回火处理后，其韧性和抗疲劳性能也得到显著提高。

由于其优秀的综合力学性能，42CrMo钢材广泛应用于制造工程机械、汽车零部件、航空航天设备等领域。

2.2 真空淬火温度的意义和影响因素真空淬火是通过在无氧环境中对材料进行急冷处理，以达到改善材料硬度和耐磨性能的目的。

真空环境可以有效地避免氧化反应和表面质量问题。

在42CrMo 钢材中，选择适当的真空淬火温度可以控制钢材的组织结构，并且影响钢材的硬度、韧性和耐久性等力学性能指标。

42crmo正常淬火组织
摘要：
1.42crmo 钢材概述
2.42crmo 正常淬火组织的特点
3.42crmo 正常淬火组织的应用
4.42crmo 正常淬火组织的优势
正文：
一、42crmo 钢材概述
42crmo 钢材是一种合金结构钢，其主要成分为铁、碳、锰、铬和钼。

这种钢材具有高强度、高韧性、耐磨性和耐腐蚀性等特点，广泛应用于各种机械零件的制造，特别是那些在高负荷、高速度和高温度环境下工作的零件。

二、42crmo 正常淬火组织的特点
正常淬火是指将钢材加热到某一适当温度并保持一段时间，随即浸入淬冷介质（冷却剂）中快速冷却的金属热处理工艺。

经过正常淬火处理的42crmo 钢材，其组织结构由奥氏体和马氏体组成。

奥氏体是具有面心立方晶格的钢铁的基本组织，具有良好的韧性和塑性；马氏体则是由奥氏体在淬火过程中快速冷却形成的，具有高强度和硬度。

三、42crmo 正常淬火组织的应用
由于42crmo 正常淬火组织具有良好的综合性能，因此被广泛应用于各种机械零部件的制造，如齿轮、轴类零件、螺纹零件等。

这些零部件在工程机械、汽车、船舶、铁路等领域都有广泛的应用。

四、42crmo 正常淬火组织的优势
1.高强度：经过正常淬火处理的42crmo 钢材具有高强度，可以满足各种高负荷零件的需求。

2.高韧性：42crmo 钢材具有良好的韧性，能够抵御疲劳破坏和断裂。

3.耐磨性：42crmo 钢材具有较好的耐磨性，可以提高零部件的使用寿命。

4.耐腐蚀性：42crmo 钢材含有铬和钼元素，具有较好的耐腐蚀性能，适用于各种恶劣环境下的零部件制造。

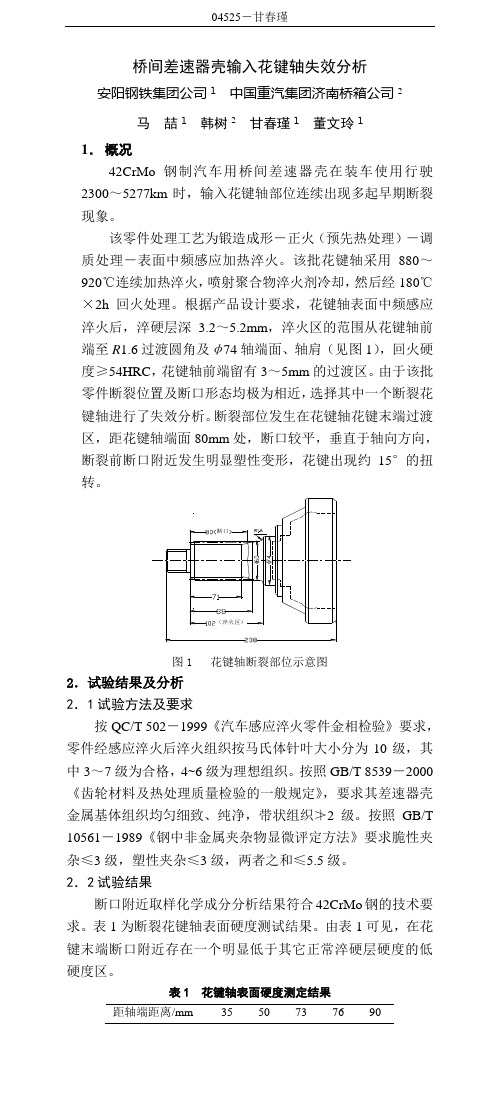

04525－甘春瑾桥间差速器壳输入花键轴失效分析安阳钢铁集团公司1中国重汽集团济南桥箱公司2马喆1韩树2甘春瑾1 董文玲1 1．概况42CrMo钢制汽车用桥间差速器壳在装车使用行驶2300～5277km时，输入花键轴部位连续出现多起早期断裂现象。

该零件处理工艺为锻造成形－正火（预先热处理）－调质处理－表面中频感应加热淬火。

该批花键轴采用880～920℃连续加热淬火，喷射聚合物淬火剂冷却，然后经180℃×2h回火处理。

根据产品设计要求，花键轴表面中频感应淬火后，淬硬层深 3.2～5.2mm，淬火区的范围从花键轴前端至R1.6过渡圆角及φ74轴端面、轴肩（见图1），回火硬度≥54HRC，花键轴前端留有3～5mm的过渡区。

由于该批零件断裂位置及断口形态均极为相近，选择其中一个断裂花键轴进行了失效分析。

断裂部位发生在花键轴花键末端过渡区，距花键轴端面80mm处，断口较平，垂直于轴向方向，断裂前断口附近发生明显塑性变形，花键出现约15°的扭转。

图1 花键轴断裂部位示意图2．试验结果及分析2．1试验方法及要求按QC/T 502－1999《汽车感应淬火零件金相检验》要求，零件经感应淬火后淬火组织按马氏体针叶大小分为10级，其中3～7级为合格，4~6级为理想组织。

按照GB/T 8539－2000《齿轮材料及热处理质量检验的一般规定》，要求其差速器壳金属基体组织均匀细致、纯净，带状组织≯2级。

按照GB/T 10561－1989《钢中非金属夹杂物显微评定方法》要求脆性夹杂≤3级，塑性夹杂≤3级，两者之和≤5.5级。

2．2试验结果断口附近取样化学成分分析结果符合42CrMo钢的技术要求。

表1为断裂花键轴表面硬度测试结果。

由表1可见，在花键末端断口附近存在一个明显低于其它正常淬硬层硬度的低硬度区。

表1 花键轴表面硬度测定结果距轴端距离/mm35 50 73 76 90硬度HRC54.0 55.0 47.0 44.5 54.5金相检验结果发现该花键轴基体内有少量点状氧化物夹杂（1.5级）。

40Cr钢汽车半轴断轴原因分析2、河北省半钢水冶炼高洁净高品质特殊钢重点实验室承德067000摘要某半轴厂生产的半轴在装车后发生早期断裂事故，取断裂半轴分析断裂原因：采用化学成分分析、硬度测试、显微组织分析以及扫描电镜断口微观分析等技术，分析了该半轴断裂的主要原因。

结果表明：材料中存在夹杂物导致半轴应力集中，在夹杂物处产生裂纹源；热处理效果较差，加大半轴裂纹扩展速率，导致装车半轴提早断裂。

关键词:半轴；夹杂物；断裂汽车半轴采用材料为40Cr钢，半轴装车后行驶约1.4万公里后发生断裂，半轴生产工艺：下料-中频感应加热（1150℃）-楔横轧-摆碾法兰盘-调质（淬火840℃,12分钟；高温回火，600℃,2小时）-机加工-杆部中频感应淬火-低温回火-磁粉探伤-成品。

为分析半轴发生断裂原因，取断裂半轴试样进行以下检验分析。

1、理化检验1.1宏观形貌由断轴宏观形貌可看出，半轴断裂位置为轴部位置，由于轴断裂后主轴继续旋转，边缘有部分断裂特征被摩擦消除，断口有明显的裂纹源以及贝纹线痕迹,断口以裂纹源为发起点，向四周扩展，见图1。

图1 断裂半轴宏观形貌1.2化学成分检验在断轴上切取试样进行化学成分检验,根据检验结果,断轴化学成分满足标准GB/T3077-2015中对合金结构钢成分要求,判定化学成分合格，检验结果见表1。

表1 化学成分(质量分数) (%)1.3材料金相检验在半轴断裂硬化层过渡区域进行显微组织检验，将试样抛光后用4%硝酸酒精溶液腐蚀后进行观察，可见硬化层区域内组织为贝氏体+索氏体+网状铁素体，见图2，从组织形貌看，此半轴热处理效果欠佳。

1.4断口检验为了更好分析半轴断裂原因，用扫描电镜半轴裂纹源处进行扫描分析，可见裂纹源处存在一处夹杂物，夹杂物形貌见图3，对夹杂物进行能谱分析，夹杂物成分主要包含O、Ca、C、Al、Na、Mg、Si、S和Fe元素，主要为氧化钙和氧化铝类夹杂物，按照GB/T10561-2005中A法评定，此夹杂物为超尺寸夹杂物，各元素含量见表2。

42crmo等温正火工艺及组织1.引言1.1 概述42CrMo是一种常用的低合金高强度结构钢，具有优异的力学性能和热处理可调性。

钢材的等温正火工艺及组织研究是热处理领域中的一项重要课题。

在各个领域中，42CrMo钢材被广泛应用于制造高负荷和强度要求的零件，如汽车发动机传动系统、航空航天领域的连接件、模具等。

等温正火工艺是通过将钢材升温到一定温度并保持一段时间，然后进行适当的冷却处理，以使钢材内部的晶体结构发生变化，达到理想的组织和性能。

等温正火的工艺参数包括升温速率、等温温度、保温时间和冷却速率等。

本文旨在探讨42CrMo钢材的等温正火工艺对组织性能的影响，并提出一种优化的工艺方案。

首先，将介绍42CrMo钢材的基本特性和应用领域，以便读者更好地了解该材料的重要性和研究意义。

然后，重点介绍等温正火工艺的原理和关键参数，包括升温速率、等温温度、保温时间和冷却速率等。

接下来，将详细阐述不同工艺参数对钢材组织性能的影响，并提供一些典型的实验结果和分析。

最后，总结已有的研究成果，提出未来研究的方向和展望。

通过对42CrMo钢材的等温正火工艺及组织的深入研究，我们可以更好地了解钢材的微观结构和性能特点，为工程实践提供科学依据。

同时，优化的等温正火工艺可提高钢材的机械性能和服务寿命，有助于降低材料成本和提高工件的可靠性。

通过本文的研究和讨论，我们有望为42CrMo钢材的热处理工艺提供新的思路和方向。

1.2文章结构1.2 文章结构本文主要介绍了42CrMo钢材的等温正火工艺及其组织特点。

文章的结构如下：第一部分是引言，概述了本文要讨论的内容和目的。

首先，我们将对42CrMo钢材进行简要介绍，然后重点介绍等温正火工艺及其在42CrMo 钢材中的应用。

最后，我们将总结实验结果，并对未来研究进行展望。

在第二部分中，我们将详细介绍42CrMo钢材的基本特性和应用领域。

我们将以该钢材的化学成分、力学性能以及热处理工艺为基础，对其进行深入分析。

高频淬火高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。

感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。

感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电 (1000-300000Hz或更高)的空心铜管。

产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000ºC，而心部温度升高很小感应加热频率的选择：根据热处理技术要求及加热深度的要求选择频率，频率越高加热的深度越浅。

高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。

中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。

工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径Ø300mm以上，如轧辊等）的表面淬火。

感应加热淬火表层淬硬层的深度，取决于交流电的频率，一般是频率高加热深度浅，淬硬层深度也就浅。

频率f与加热深度δ的关系，有如下经验公式：δ=20/√f(20°C)；δ=500/√f(800°C)。

式中：f为频率，单位为Hz；δ为加热深度，单位为毫米（mm）。

感应加热表面淬火具有表面质量好，脆性小，淬火表面不易氧化脱碳，变形小等优点，所以感应加热设备在金属表面热处理中得到了广泛应用。

感应加热设备是产生特定频率感应电流，进行感应加热及表面淬火处理的设备。

感应加热表面淬火的应用应用承受扭转、弯曲等交变负荷作用的工件，要求表面层承受比心部更高的应力或耐磨性，需对工件表面提出强化要求，适于含碳量We=0.40～0.50%钢材。

对 42CrMo材料大型芯轴调质热处理工艺的分析摘要：42CrMo材料的综合力学性能良好，材料生产成本较低，目前被广泛应用于国内外的工业产品，但较少用于大型锻件，这是因为工业生产对大型锻件的力学性能要求较高。

制定一款41t重的芯轴，经过炼钢、水压机锻造、初加工、调质热处理、性能试验、精加工等生产工序，实现对材料的调质热处理。

关键词：42CrMo材料；芯轴；调质热处理工艺引言：42CrMo材料的碳当量比较高，对于大型产品，材料奥氏体化后采用油冷方式，从而控制冷却时间。

但芯轴的力学性能对强度和韧性的要求很高，油冷难以满足芯轴的技术要求。

42CrMo材料淬透性比较差，只有使用快冷处理方式，才能保证42CrMo材料芯轴强度与韧性，目前国内也开始采用水冷淬火的方式制造42CrMo材料芯轴锻件。

1.热处理工艺试验分析在42CrMo材料芯轴调质热处理过程中，需要涉及较多的零部件，相应的工艺流程比较繁琐，为了保证热处理效果，工厂普遍会大面积使用42CrMo材料芯轴。

采用电炉和真空脱氧处理的方式处理材料，了解其化学成分，热处理过程中需要确定相关工艺参数，将淬火温度控制在840℃、850℃、860℃、870℃、880℃，最后进行油冷操作。

回火时温度控制在570℃、590℃、610℃、630℃、650℃，随后完成空冷操作。

分析42CrMo材料芯轴的化学成分，主要包含以下几种：C成分质量分数为0.38％、Si成分质量分数0.3％、Mn成分质量分数为0.65％、Cr成分质量分数0.9％、P成分质量分数为0.02％、S成分质量分数为0.015％。

2.42CrMo材料大型芯轴调质热处理工艺研究2.1温度分析分析42CrMo材料的临界温度，Ac1时临界温度为730℃，Ac3时临界温度为780℃，Ms 时临界温度为310℃。

42CrMo材料芯轴热处理的有效截面尺寸是1258mm，按照临界温度情况计算42CrMo材料芯轴热处理的升温温度和高温保温温度，同时按照淬火冷却工艺情况计算其冷却温度与回火保温时间。

42crmo正常淬火组织42CrMo是一种中碳、高铬、钼合金钢，主要用于制造需要高强度和韧性的重要机械零件。

这种钢材的淬火组织对其性能有着重要影响。

一、42C r M o的化学成分42C r M o的化学成分如下：碳：0.37-0.45%硅：≤0.40%锰：≤0.50%硫：≤0.035%磷：≤0.035%铬：0.80-1.10%钼：0.15-0.25%二、42C r M o的热处理工艺42C r M o的热处理主要包括淬火和回火两个步骤。

1.淬火：将钢材加热到A c3以上30-50℃，保温一段时间后，快速冷却至M s以下某一温度，以获得马氏体或贝氏体组织的过程。

2.回火：将淬火后的钢材重新加热到一定温度，保温一段时间后，缓慢冷却到室温的过程。

三、42C r M o正常淬火组织42C r M o正常淬火组织主要是马氏体和少量残余奥氏体。

1.马氏体：是淬火过程中形成的不稳定的过饱和固溶体。

其特点是硬度高、强度高、韧性差。

马氏体的形状、大小、分布以及含碳量都会影响钢材的性能。

2.残余奥氏体：是在淬火过程中未能完全转变成马氏体的部分。

其特点是硬度低、塑性好。

适量的残余奥氏体可以提高钢材的韧性，但过多则会导致钢材的硬度和强度降低。

四、影响42C r M o正常淬火组织的因素1.加热温度：如果加热温度过高，会使得奥氏体晶粒粗大，导致淬火后的马氏体组织粗大，使钢材的性能下降；如果加热温度过低，会使淬火不充分，导致马氏体组织不够细小，同样会影响钢材的性能。

2.冷却速度：如果冷却速度过快，会导致马氏体组织过于细小，使得钢材的韧性下降；如果冷却速度过慢，会使马氏体组织过于粗大，使得钢材的硬度和强度降低。

3.含碳量：含碳量越高，马氏体组织越硬，但是韧性和塑性较差。

五、总结42C r M o正常淬火组织主要为马氏体和少量残余奥氏体。

通过控制加热温度、冷却速度和含碳量等因素，可以调整淬火组织，从而优化钢材的性能。

42crmo正常淬火组织
（最新版）
目录
1.42crmo 的概述
2.42crmo 的淬火过程
3.42crmo 正常淬火后的组织结构
4.42crmo 正常淬火组织的性能
正文
【1.42crmo 的概述】
42crmo，全称为 42CrMo，是一种合金结构钢，广泛应用于各种机械零件的制造中。

它具有良好的抗拉强度、耐磨性和耐腐蚀性能，因此被广泛应用在各种工业领域。

【2.42crmo 的淬火过程】
42crmo 的淬火过程是其制造过程中的重要环节。

淬火是将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质（冷却剂）中快速冷却的金属热处理工艺。

42crmo 的淬火过程通常包括预热、加热、保温、冷却等步骤。

【3.42crmo 正常淬火后的组织结构】
42crmo 正常淬火后的组织结构由铁素体基体和分散在其内的碳化物组成。

这种组织结构具有较高的强度和韧性，能够满足大部分机械零件的使用要求。

【4.42crmo 正常淬火组织的性能】
42crmo 正常淬火后的组织具有优良的机械性能，包括高强度、高韧性和耐磨性。

这些性能使得 42crmo 成为各种机械零件制造的理想材料。

42crmo正常淬火组织
（原创实用版）
目录
1.42crmo 的概述
2.42crmo 的淬火过程
3.42crmo 的正常淬火组织结构
4.42crmo 正常淬火组织的性能
正文
【1.42crmo 的概述】
42crmo，全称为 42CrMo，是一种合金结构钢。

其中的“42”表示该钢种的平均含碳量为 0.42%，“Cr”代表铬元素，“Mo”则代表钼元素。

42crmo 钢因其良好的抗拉强度、耐磨性和耐高温性能，广泛应用于制造各种机械零件、轴承、齿轮等。

【2.42crmo 的淬火过程】
42crmo 钢的淬火过程通常包括预热、加热、保温、冷却四个阶段。

预热是为了消除钢材中的内应力，加热至临界温度，保温一段时间以使钢材充分奥氏体化，然后进行冷却，使其在短时间内形成马氏体组织。

【3.42crmo 的正常淬火组织结构】
正常淬火后的 42crmo 钢组织结构主要包括马氏体、贝氏体和残余奥氏体。

马氏体是淬火后的主要组织，呈针状或板状，分布在晶粒之间。

贝氏体主要分布在晶界和夹杂物附近，形态为长条状或短棒状。

残余奥氏体则存在于晶粒内部。

【4.42crmo 正常淬火组织的性能】
正常淬火后的 42crmo 钢具有较高的强度、耐磨性和耐疲劳性能。

马
氏体的高硬度和贝氏体的韧性使钢材在承受高负荷时具有较好的抗拉强度和耐磨性。

同时，残余奥氏体的存在可以提高钢的韧性，降低脆性，提高抗疲劳性能。

总之，42crmo 正常淬火组织具有优良的性能，广泛应用于各种机械零件的制造。
