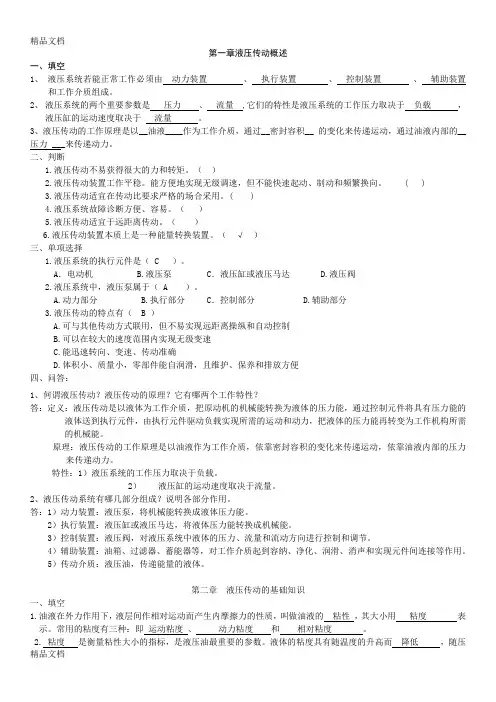

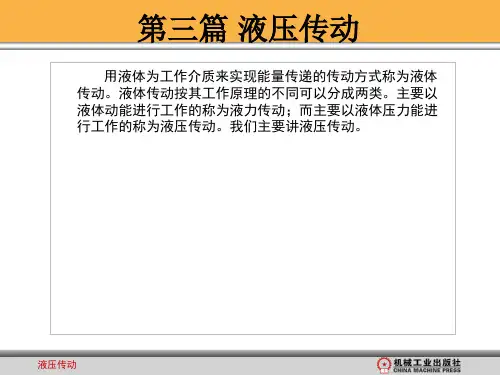

第一章液压传动概述一、填空1、液压系统若能正常工作必须由动力装置、执行装置、控制装置、辅助装置和工作介质组成。
2、液压系统的两个重要参数是压力、流量 ,它们的特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。
3、液压传动的工作原理是以__油液____作为工作介质，通过__密封容积__ 的变化来传递运动，通过油液内部的__压力 ___来传递动力。
二、判断1.液压传动不易获得很大的力和转矩。
（）2.液压传动装置工作平稳。
能方便地实现无级调速，但不能快速起动、制动和频繁换向。
( )3.液压传动适宜在传动比要求严格的场合采用。
( )4.液压系统故障诊断方便、容易。
（）5.液压传动适宜于远距离传动。
（）6.液压传动装置本质上是一种能量转换装置。
（√）三、单项选择1.液压系统的执行元件是（ C ）。
A．电动机 B.液压泵 C．液压缸或液压马达 D.液压阀2.液压系统中，液压泵属于（ A ）。
A.动力部分B.执行部分 C．控制部分 D.辅助部分3.液压传动的特点有（ B ）A.可与其他传动方式联用，但不易实现远距离操纵和自动控制B.可以在较大的速度范围内实现无级变速C.能迅速转向、变速、传动准确D.体积小、质量小，零部件能自润滑，且维护、保养和排放方便四、问答：1、何谓液压传动？液压传动的原理？它有哪两个工作特性？答：定义：液压传动是以液体为工作介质，把原动机的机械能转换为液体的压力能，通过控制元件将具有压力能的液体送到执行元件，由执行元件驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能。
原理：液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。
特性：1）液压系统的工作压力取决于负载。
2）液压缸的运动速度取决于流量。
2、液压传动系统有哪几部分组成？说明各部分作用。
答：1）动力装置：液压泵，将机械能转换成液体压力能。
2）执行装置：液压缸或液压马达，将液体压力能转换成机械能。
《液压传动》教案余锋武汉工程职业技术学院机电工程系二○一○年春教研室：机电工程教研室授课教师：余锋§1-1 液压传动的工作原理为什么液压千斤顶能顶起汽车•力的传递分析p2=F2/A2F1=p1A1=p2A1=pA1液压传动中液体的工作压力决定于负载。
•运动的传递遵照容积变化相等的原则s 1A1=s2A2q1=v1A1=v2A2=q2执行元件的运动速度取决于流量。
•压力和流量是液压与气压传动中的两个最基本的参数。
§1-2 液压与气动系统的组成•动力元件将机械能转换为液压能。
如液压泵。
•执行元件将液压能转换为机械能。
如液压缸或、液压马达。
•控制元件控制系统压力、流量和方向。
如压力阀、流量阀、方向阀等。
•辅助元件保证系统正常工作辅助元件。
如油箱、过滤器、管件等。
§1-3 液压传动的特点及应用1.3.1 主要优点•传递功率大。
•无级调速。
•传动平稳，易于实现快速启动、制动和频繁换向。
•操作控制方便，易于实现自动控制、中远距离控制和过载保护。
•标准化、系列化、通用化程度高。
1.3.2 主要缺点•效率较低、可能泄漏污染。
•工作性能易受温度变化的限制。
•造价较高。
•液压故障诊断技术要求高，液体介质污染控制较复杂。
•不能得到严格的传动比。
1.3.3 应用举例工程机械富浪牌4RZ-1型联合收割机-液压式割台升降塑料机械——注塑机HT2101A 微机电液伺服万能材料试验机”思考题：•1-1 液压传动由哪五部分组成各部分作用是什么•1-2 液压传动的优点是什么教研室：机电工程教研室授课教师：余锋§2-1 液压油液压油的功能：传递能量和信号；润滑；散热；防锈；密封摩擦副中的间隙；传输、分离和沉淀非可溶性污染物等。
2.1.1 液压油物理性质•密度单位体积液体的质量。
ρ =m/V （kg/m3）•可压缩性液压油体积弹性模量Κ＝（～2）109Pa。
一般情况下认为液体是不可压缩的。
•粘性液体在外力作用下流动时，分子间的内聚力要阻止分子间的相对运动而产生一种内摩擦力，这种特性称为液体的粘性。
第一讲液压传动基础知识一、什么是液压传动？定义：利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。
液压传动以液体为工作介质，在液压泵中将机械能转换为液压能，在液压缸（立柱、千斤顶）或液压马达中将液压能又转换为机械能。
二、液压传动系统由哪几部分组成？液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。
三、液压传动最基本的技术参数：1、压力：也叫压强，沿用物理学静压力的定义。
静压力：静止液体中单位承压面积上所受作用力的大小。
单位：工程单位kgf/cm 2法定单位：1MPa （兆帕）=106Pa （帕）1MPa （兆帕）~10kgf/ce2、流量：单位时间内流过管道某一截面的液体的体积。
单位：工程单位：L/min （升/分钟）法定单位：m 3/s四、职能符号：定义：在液压系统中，采用一定的图形符号来简便、清楚地表达各种元件和管道，这种图形符号称为职能符号。
作用：表达元件的作用、原理，用职能符号绘制的液压系统图简便直观；但不能反映元件的结构。
如图：过滤器 /VNX五、常用密封件：1.O 形圈：常用标记方法：公称外径（mm ）截面直径（mm ）2•挡圈（0形圈用）：3. 常用标记方法：挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型（切口式）；D 外径（mm ）；d 内径（mm ）；a 厚度（mm ）第二讲控制阀；液控单向阀；单向锁一、控制阀：1. 定义：在液压传动系统中，对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。
2. 分类：根据阀在液压系统中的作用不同分为三类：压力控制阀：如安全阀、溢流阀流量控制阀：如节流阀方向控制阀：如操纵阀液控单向阀双向锁3. 对阀的基本要求：（1）工作压力和流量应与系统相适应；（2）动作准确，灵敏可靠，工作平稳，无冲击和振动现象；（3）密封性能好，泄漏量小；（4）结构简单，制作方便，通用性大。
二、液控单向阀结构与原理：1. 定义：在支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。
