弹簧结构介绍1

弹簧子弹的原理(一)弹簧子弹的原理解析弹簧子弹的概述•弹簧子弹是一种特殊的子弹设计，采用了弹簧结构来实现更高的射击效果和侵彻力。

•在射击过程中，弹簧子弹能够通过压缩和释放弹簧的能量，获得更高的速度和更强的穿透力。

弹簧子弹的构造•弹头：弹簧子弹的前端通常有一个锥形的弹头，用于提高穿透力。

•弹簧：弹簧子弹的核心部分是一个特殊设计的弹簧，用于储存和释放弹丸的能量。

•弹壳：弹簧子弹的后部有一个金属弹壳，用于固定和保护弹簧和底火装药。

弹簧子弹的工作原理1.压缩阶段：–在火药的爆炸力作用下，弹丸向前推进，压缩弹簧，同时弹簧储存能量。

–弹簧的压缩使弹丸速度下降，但储存了更多的动能。

2.释放阶段：–当压力降低到一定程度时，弹簧开始释放储存的能量，推动弹丸向目标发射。

–弹簧的释放使弹丸获得更高的速度和更强的穿透力。

弹簧子弹的优势•高速度：弹簧子弹通过弹簧的释放，能够获得比常规子弹更高的初速度。

•强大的穿透力：由于弹簧子弹的储存和释放的能量，能够提供更高的穿透力，对目标造成更大的伤害。

•适应性：弹簧子弹的结构相对简单，能够适应不同的枪械设计，提供更多的选择。

弹簧子弹的应用•军事领域：弹簧子弹在军事领域中成为一种重要的弹药选择，用于提高步枪和机枪的射击效果。

•狩猎和射击运动：弹簧子弹也广泛应用于狩猎和射击运动，能够提供更好的射击体验和结果。

结论•弹簧子弹通过弹簧的储存和释放能量，提供了更高的速度和穿透力。

•弹簧子弹在军事和民用领域都有广泛的应用，为射击领域带来了更多的选择和创新。

弹簧子弹的设计思路•利用弹簧的弹性和能量储存特性，弹簧子弹的设计旨在提高子弹的速度和穿透力。

以下是弹簧子弹设计的一些关键考虑因素：弹头形状•弹簧子弹通常采用锥形的弹头设计，以提高穿透力。

锥形弹头能够减小子弹与空气的阻力，并集中力量在较小的面积上，增加穿透目标的能力。

弹簧材料•弹簧子弹的弹簧部分通常使用高强度和弹性的合金材料，如钢或钛合金。

这些材料能够承受较大的压力和储存更多的能量。

弹簧工作原理引言概述：弹簧是一种常见的机械元件，广泛应用于各个领域。

它的工作原理基于弹性变形，通过存储和释放弹性能量来实现各种功能。

本文将详细介绍弹簧的工作原理，包括弹簧的基本结构、材料选择、应力分析、弹性变形和应用领域。

一、弹簧的基本结构1.1 弹簧的形状弹簧的形状可以分为螺旋弹簧、扁平弹簧和线圈弹簧等。

螺旋弹簧是最常见的一种，它由一个或者多个螺旋线圈组成，两端分别固定在支撑物上。

扁平弹簧通常用于需要承受大压力和变形的场合，线圈弹簧则常用于需要承受拉力的场合。

1.2 弹簧的材料弹簧的材料选择非常重要，通常需具备高弹性模量、高强度和良好的耐腐蚀性。

常见的弹簧材料包括碳钢、不锈钢、合金钢和钛合金等。

不同的材料适合于不同的工作环境和应用需求。

1.3 弹簧的连接方式弹簧通常通过两端的连接方式来固定在支撑物上。

常见的连接方式包括固定端环、直接固定和挂钩等。

固定端环适合于螺旋弹簧，直接固定适合于扁平弹簧，而挂钩则适合于线圈弹簧。

二、弹簧的应力分析2.1 弹簧的受力情况弹簧在工作过程中受到外力的作用，产生应力和变形。

主要受力包括拉力、压力和扭力。

拉力是指弹簧被拉伸时所受到的力，压力是指弹簧被压缩时所受到的力，扭力是指弹簧在扭转过程中所受到的力。

2.2 应力的计算方法弹簧的应力可以通过应力=力/截面积来计算。

对于螺旋弹簧，其截面积为圆形或者矩形的横截面积；对于扁平弹簧，其截面积为横截面的宽度乘以厚度；对于线圈弹簧，其截面积为线圈的宽度乘以线径。

2.3 弹簧的应力分布弹簧在受力时，应力分布不均匀。

通常，弹簧的应力最大值浮现在截面上最远离中心的位置，而应力最小值浮现在截面上最挨近中心的位置。

这是由于弹簧的几何形状和受力方式所决定的。

三、弹簧的弹性变形3.1 弹性恢复力弹簧的弹性变形是指弹簧在受力后发生的形状改变。

弹簧具有良好的弹性恢复能力，即在去除外力后，能够恢复到原来的形状和尺寸。

这是由于弹簧材料的弹性模量和弹簧的几何形状所决定的。

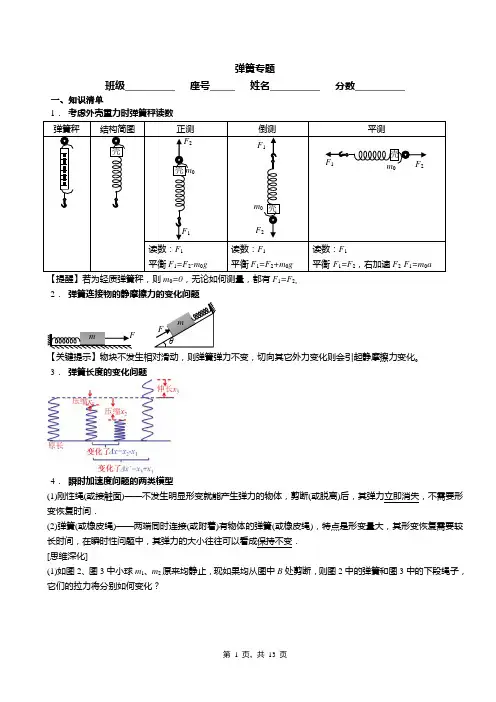

弹簧专题班级__________ 座号_____ 姓名__________ 分数__________一、知识清单1． 考虑外壳重力时弹簧秤读数 弹簧秤结构简图 正测 倒测 平测读数：F 1 平衡F 1=F 2-m 0g读数：F 1 平衡F 1=F 2+m 0g读数：F 1平衡 F 1=F 2，右加速F 2-F 1=m 0a【提醒】若为轻质弹簧秤，则m 0=0，无论如何测量，都有F 1=F 2。

2． 弹簧连接物的静摩擦力的变化问题【关键提示】物块不发生相对滑动，则弹簧弹力不变，切向其它外力变化则会引起静摩擦力变化。

3． 弹簧长度的变化问题4． 瞬时加速度问题的两类模型(1)刚性绳(或接触面)——不发生明显形变就能产生弹力的物体，剪断(或脱离)后，其弹力立即消失，不需要形变恢复时间．(2)弹簧(或橡皮绳)——两端同时连接(或附着)有物体的弹簧(或橡皮绳)，特点是形变量大，其形变恢复需要较长时间，在瞬时性问题中，其弹力的大小往往可以看成保持不变． [思维深化](1)如图2、图3中小球m 1、m 2原来均静止，现如果均从图中B 处剪断，则图2中的弹簧和图3中的下段绳子，它们的拉力将分别如何变化？θmFmF壳 F 1m 0F 2壳F 1m 0 F 2 壳 F 1m 0 F 2壳图2 图3(2)如果均从图中A 处剪断，则图2中的弹簧和图3中的下段绳子的拉力又将如何变化呢？(3)由(1)(2)的分析可以得出什么结论？ 5． 小球砸弹簧问题 （1）下落的“三段四点”：（2）四个图像v-t 图a-t 图F-t 图a-x 图6． 恒力推弹簧连接的两物体问题7． 分离问题分离类型：A 与弹簧分离A 处于压缩状态，k gm x A 1接触AFa处于原长，分离：弹力为零；加速度此瞬间还为零 0tv速度相等， 压缩量最大P QPQP QF9．两物体分离问题临界条件：①力的角度：A、B间弹力为零F AB=0；②运动学的角度：v A=v B、a A=a B.位移：x =x 1-x 2，运动学公式：x =½at 12 分离前：F=(m A +m B )a+kx ;分离后：F -m B g =m B a 10．含弹簧的功能关系竖直小球砸弹簧倾斜小球砸弹簧水平弹簧推小球11．弹性势能的三种处理方法弹性势能E P =½kx 2，高考对此公式不作要求，因此在高中阶段出现弹性势能问题时，除非题目明确告诉了此公式，否则不需要此公式即可解决，其处理方法常有以下三种：①功能法：根据弹簧弹力做的功等于弹性势能的变化量计算；或根据能量守恒定律计算出弹性势能； ②等值法：压缩量和伸长量相同时，弹簧对应的弹性势能相等，在此过程中弹性势能的变化量为零； ③“设而不求”法：如果两次弹簧变化量相同，则这两次弹性势能变化量相同，两次作差即可消去。

地铁车辆一系钢弹簧的横向位移对弹簧断裂的影响模拟计算分析摘要：一系钢弹簧为地铁车辆转向架关键零部件，本文针对某区域地铁车辆运行中出现的转向架一系钢弹簧断裂问题，进行了弹簧横向位移量对断裂影响的模拟计算分析。

关键词：地铁车辆；弹簧断裂；横向位移；钢弹簧应力引言：地铁车辆转向架一系悬装置挂根据车型不同采用钢弹簧或橡胶弹簧两种形式。

钢弹簧目前广泛使用圆柱螺旋压缩钢弹簧，具有结构简单、性能稳定的特点，可提供的较高的静挠度，起到连接、定位、缓冲线路不平顺引起的振动和冲击的作用[1]。

本文针对某区域地铁车辆运行中出现的转向架一系钢弹簧断裂问题，进行了弹簧横向位移量对断裂影响的模拟计算分析。

1.钢弹簧的结构介绍地铁车辆的一系钢弹簧悬挂装置包括内、外圈钢弹簧及一系垂向减振器等零部件。

分别由钢弹簧上座组成、外圈钢弹簧、内圈钢弹簧、止挡垫、止挡垫调整垫、弹性垫、弹性垫调整垫、锁紧板组成。

图1 地铁车辆的一系悬挂装置故障一系钢弹簧采用的材料为弹簧钢60Si2CrVA，钢弹簧参数如表1所示。

表1弹簧参数2.故障情况简介自2017年以来，某区域地铁一系钢弹簧断裂故障率为3.2%，断裂位置均位于钢弹簧支撑圈碾尖端部与工作圈接触线部位，故障最短运营里程为8.71万公里，最长运营里程为41万公里。

个别外圈弹簧侧面与弹簧上部定位上帽桶发生干涉（图2），几乎所有的内圈弹簧下端工作圈外侧面与弹簧座之间存在磨碰痕迹（图3），说明弹簧在车辆运行过程中发生过较大的横向力且存在位移量较大的情况。

为得到弹簧外侧发生磨碰时最大的横向位移量，根据结构参数进行了模拟试验。

图2 外簧的外部与帽桶磨碰的照片图3 内簧与夹板定位圈之间的磨碰痕1.模拟试验分析模拟试验设备为TCD-CH机车悬架簧专用试验机；试验方法为弹簧组在AW0和AW3时，测试弹簧在横向位移量为0mm至18mm时的横向力值。

模拟试验测试结果表明，外圈弹簧与上帽桶发生接触时需要外部横向力10000N以上，并且形成的横向位移量达到16mm以上；正方向的力只能造成外圈弹簧与上帽桶之间发生磨抗，负方向的力只能造成内圈弹簧与定位装置之间发生磨抗，装配时内圈弹簧簧尖位置与定位圈有意的保留大一些间隙，能有效避免内圈弹簧该位置和定位圈之间发生磨抗。
