弹簧描述规范
1. 目的：
规范公司弹簧的描述，以便于信息化和智能化的管理。

2. 弹簧描述的标准格式：
Name \ Spring Wire Diameter Material Spring Out Diameter Length Other
名称 \ 弹簧线径材料弹簧最大外径长度其他
3. 电源线描述的具体规定：
名称（Name）：
所有弹簧按其使用类型分成三大类
压缩弹簧－COMPRESSION SPRING
拉伸弹簧－EXTENSION SPRING
扭力弹簧－TORSION SPRING
在压缩弹簧中存在一种特殊弹簧：锥体弹簧－TAPER SPRING
名称必须使用上述规定描述，不可使用壶盖弹簧、开关弹簧等描述；
另外，对于一些形状奇特，但以弹力工作的零件，统一不归入弹簧工件编号组，使用另一组编号；
弹簧线径（Spring Wire Diameter）：
弹簧线材的直径，必须为定值，不可采用如（0.4～0.55）此类范围值，导致零件无法最终确定状态；
材料（Material）：
弹簧线材的材料，可详细咨询弹簧制作商，或自行通过相关标准手册决定材料信息；
弹簧最大外径（Spring Out Diameter）
弹簧线材绕成工作弹圈的最大外径值：统一使用弹圈最大外径值作为信息数据；对于扭力弹簧和锥体弹簧，由
于形状相对奇特，因此扭力弹簧与锥体弹簧可不用备注弹簧最大外径参数；
长度（Length）：
弹簧在自然状态下的长度：对于压缩及拉伸弹簧，通常称为长度，而对于扭力弹簧，有宽度这称呼方法；
其他（Other）：
其他一些备注信息，如电镀、颜色等信息；
描述格式举例：
压缩弹簧(METAL,COMPRESSION SPRING \ d=0.6 S-STEEL DIA=5.7 L=23.9)
锥体弹簧(METAL,TAPER SPRING \ d=0.6 S-STEEL L=15)
拉伸弹簧(METAL,EXTENSION SPRING \ d=0.5 65Mn DIA=5.5 L=18)
扭力弹簧(METAL,TORSION SPRING \ d=0.5 65Mn L=8 BLK)。

合集下载

弹簧设计规范(全)

弹簧设计规范(全)

精心整理弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。

很多机械正是利用弹簧的这一特点来满足特殊要求的。

其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。

⑵、测力，如测力器和弹簧秤的弹簧等。

⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。

计算方法。

三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。

但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。

合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。

弹簧材料使用最广者是弹簧钢（SUP）。

碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。

直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。

对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。

其他弹簧钢材料还有：65Mn,50CrMn,30W4Cr2V等。

a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。

因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。

同时要求有较高的冲击韧性，良好的热处理性能等。

常见的弹簧材料有优质碳素钢、合金钢和铜合金。

几种主要弹簧材料的使用性能和许用应力见表2。

106 D四、弹簧设计资料记号名称单位记号名称单位记号名称单位d 材料直径mm k 弹簧定数kgf/mm a1 腕长(作动点) mmD 弹簧平均径mm τ应力修正kgf/mm a2 腕长(固定点) mmNa 有效圈数δ变量mm E 弹性系数kgf/mm L 自由长mm Pi 初张力kgf SUS19,000 kgf/mm M 密着长mm K 应力修正系数- SWP21,000 kgf/mm G 横弹性系数kgf/mm2 e 弹簧指数D/d - kTd 弹簧定数kgfmm/degSUS 7000 kgf/mm2 L0 自由长mm σ弯曲应力kgf/mm SWPA、B 8000 kgf/mm2 a 自由角°P点作动点-SUWC φd 使用的角(变量) °P0点固定点-P 弹簧荷重kgf R 荷重作用半径mm kb 弯曲修正系数-压缩弹簧(无研磨)压缩弹簧(研磨)弹簧定数：K=（G×d4）/（8×D3×Na）弯曲应力：τ=（8×D×P）/（πd3）×KK=（4C-1）/（4C-4）+0.615/C荷重：P=K×δ（安全确认）安全角（间隔角）：14度以下弹簧指数：4—13扭转应力：容许限界以下第1荷重（A）：0.8L以下第2荷重（B）：1.2M以上引张弹簧荷重：P=kδ+Pi初张力：Pi=（πd4G）/（800D2）弹簧定数：K=（Gd4）/（8D3Na）弯曲应力：τ=（8DP）/（πd3）×k自由长：L0=d(N+1)+2.2(D-d)（安全确认）扭转应力：容许限界以下弯曲应力：容许限界以下初张力的减少：（最大引张时）扭力弹簧(臂长度的场合)弹簧定数不清：kTd=（Ed4）/[3667D×N+389(a1+a2)]荷重：P=（kTd×φd）/R弯曲应力：σ=（Ed×φd）/（360D×N）σ=（32P×R）/（πd3）×kb(安全确认)：kb=（4C2–C-1）/[4C(C-1)]弯曲应力：容许限界以下4.1、弹簧设计使用的基本公式4.1.2、有初始张力的拉伸弹簧+4.2、设计弹簧时应考虑的因素G压缩弹簧分别表示螺旋两端的端部磨平圈数图a-c中闭口型，X1=X2=1图（g4～22为0.83以上。

弹簧设计规范(全)

弹簧设计规范(全)

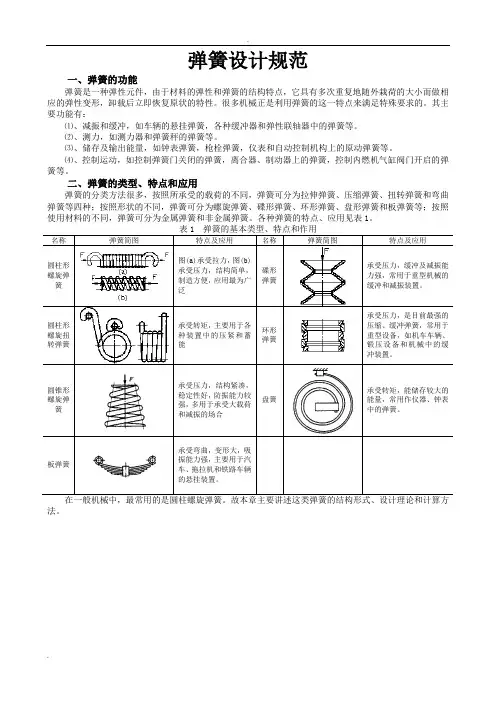

弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。

很多机械正是利用弹簧的这一特点来满足特殊要求的。

其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。

⑵、测力，如测力器和弹簧秤的弹簧等。

⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。

⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。

二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。

各种弹簧的特点、应用见表1。

表1 弹簧的基本类型、特点和作用名称弹簧简图特点及应用名称弹簧简图特点及应用圆柱形螺旋弹簧图(a)承受拉力，图(b)承受压力，结构简单，制造方便，应用最为广泛碟形弹簧承受压力，缓冲及减振能力强，常用于重型机械的缓冲和减振装置。

圆柱形螺旋扭转弹簧承受转矩，主要用于各种装置中的压紧和蓄能环形弹簧承受压力，是目前最强的压缩、缓冲弹簧，常用于重型设备，如机车车辆、锻压设备和机械中的缓冲装置。

圆锥形螺旋弹簧承受压力，结构紧凑，稳定性好，防振能力较强，多用于承受大载荷和减振的场合盘簧承受转矩，能储存较大的能量，常用作仪器、钟表中的弹簧。

板弹簧承受弯曲，变形大，吸振能力强，主要用于汽车、拖拉机和铁路车辆的悬挂装置。

法。

三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。

但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。

合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。

标准弹簧规格

标准弹簧规格

标准弹簧规格弹簧是一种利用弹性来工作的机械零件。

用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状。

亦作" 弹簧 "。

一般用弹簧钢制成。

弹簧的种类复杂多样，按形状分，主要有螺旋弹簧、涡卷弹簧、板弹簧、异型弹簧等。

在中国九十年以前，弹簧行业只有很少的专业生产弹簧的机械设备，随着弹簧市场的越来越大，逐渐的专业弹簧设备企业也走进中国，如台湾的东北弹簧机械（EN侨鼎），光弘（KHM），洛阳的显恒数控等逐渐占领了主流弹簧生产市场。

东北的EN502万能机，是采用专有的机械机构，方便快捷的生产各种弹簧，异型弹性元件。

光弘的设备是生产压簧和拉簧的高速设备。

在国外也有很多专业弹簧设备制造商如瓦菲奥斯，MEC等。

目前国内生产大型弹簧数控热卷机还是空白。

CB* 3064-79气控弹簧拖钩CB* 3262-1986金属弹簧吊架CB* 390-76弹簧减震器CB/Z 144-1976圆柱螺旋弹簧的设计与计算CB/Z 144-76圆柱螺旋弹簧的设计与计算CB 3064-1979气控弹簧拖钩CB/T 3504-1993船用柴油机螺旋弹簧修理技术要求CB 390-1976弹簧减震器CB/T 637-1995弹簧拖钩CB 705-1968柴油机气门弹簧技术条件CB 705-68柴油机气门弹簧技术条件CB 788-1974无弹簧拖钩DBl2/046.58-2008机车车辆弹簧件单位产量综合能耗计算方法及限额FZ/T 92036-2007弹簧加压摇架FZ/T 94015-1993梭子用底板弹簧GA 289-2009警用服饰弹簧卡扣GB/T 11884-2008弹簧度盘秤GB/T 1222-2007弹簧钢GB/T 12243-2005弹簧直接载荷式安全阀GB/T 1239.1-2009 冷卷圆柱螺旋弹簧技术条件第1部分：拉伸弹簧GB/T 1239.2-2009 冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧GB/T 1239.3-2009 冷卷圆柱螺旋弹簧技术条件第3部分：扭转弹簧GB/T 13061-1991汽车悬架用空气弹簧橡胶气囊GB/T 1358-2009 圆柱螺旋弹簧尺寸系列GB/T 13828-2009 多股圆柱螺旋弹簧GB/T 16947-2009螺旋弹簧疲劳试验规范GB 17927-1999软体家具弹簧软床垫和沙发抗引燃特性的评定GB/T 1805-2001弹簧术语GB/T 18983-2003油淬火回火弹簧钢丝GB/T 19382.2-2003纺织机械与附件圆柱形条筒第2部分：弹簧托盘GB/T 1972-2005碟形弹簧GB/T 1973.1-2005小型圆柱螺旋弹簧技术条件GB/T 1973.2-2005小型圆柱螺旋拉伸弹簧尺寸及参数GB/T 1973.3-2005小型圆柱螺旋压缩弹簧尺寸及参数GB/T 19831.1-2005石油天然气工业套管扶正器第1部分弓形弹簧套管扶正器GB/T 19844-2005钢板弹簧GB/T 20215-2006计时仪器手表壳非弹簧表带栓型连接尺寸GB/T 2088-2009 普通圆柱螺旋拉伸弹簧尺寸及参数国家质量监督检验检.GB/T 2089-2009 普通圆柱螺旋压缩弹簧尺寸及参数（两端圈并紧磨平或制扁）GB/T 20914.1-2007冲模氮气弹簧第1部分：通用规格GB/T 20914.2-2007冲模氮气弹簧第2部分：附件规格GB/T 20915.1-2007冲模弹性体压缩弹簧第1部分：通用规格GB/T 20915.2-2007冲模弹性体压缩弹簧第2部分：附件规格GB/T 23925-2009三轮汽车和低速货车钢板弹簧GB/T 23934-2009热卷圆柱螺旋压缩弹簧技术条件GB/T 23935-2009圆柱螺旋弹簧设计计算GB/T 24470-2009 中凹形弹簧数控技术条件GB/T 24472-2009 数控袋装弹簧胶粘机技术条件。

弹簧弹力标准

弹簧弹力标准

弹簧弹力标准在工程设计和制造过程中，弹簧是一种非常常用的元件，具有很强的弹性和弹力。

弹簧的质量和性能直接关系到整个机械设备的使用效果和安全性。

因此，为了保证弹簧的质量和性能，制定了弹簧弹力标准。

弹簧弹力标准是指针对弹簧的力学性能和弹性特性所制定的一系列标准规范，包括弹簧的材质、尺寸、加工工艺和测试方法等内容。

本文将详细介绍弹簧弹力标准的相关内容，探讨其在弹簧设计和生产中的作用和意义。

首先，弹簧是一种能够吸收和释放能量的弹性元件，广泛应用于机械设备、汽车、航空航天等领域。

不同类型的弹簧在使用过程中需要承受不同的力学负荷，因此对弹簧的弹力性能和质量要求也不同。

为了满足不同工程需求，制定了一系列弹簧弹力标准，包括国际标准、行业标准和企业标准等。

这些标准规定了弹簧的材质选择、尺寸设计、加工工艺、表面处理和质量检测等方面的要求，有利于统一和规范弹簧的设计和制造，确保产品的质量和性能稳定。

弹簧弹力标准的制定是基于弹簧的力学特性和工程应用需求的研究成果。

在弹簧设计和生产过程中，需要根据具体的工程要求选择适当的弹簧类型和规格，并严格按照标准要求进行设计和制造。

只有符合标准规范的弹簧产品才能够保证其质量和性能稳定，确保设备的正常运行和安全性。

弹簧弹力标准的内容主要包括以下几个方面：首先是弹簧的材质选择和性能要求。

不同的弹簧材质具有不同的弹性模量和屈服强度，对弹簧的质量和性能有着重要影响。

标准规定了各种弹簧材质的力学性能指标和化学成分要求，以确保弹簧具有足够的弹力和耐久性。

其次是弹簧的尺寸设计和几何形状。

弹簧的截面形状、绕制方式和拉伸长度等参数对其弹力性能和特性有着重要影响，需要根据具体工程要求进行设计和选择。

标准规定了各种类型弹簧的尺寸范围和公差要求，保证弹簧在使用过程中具有稳定的弹性力学性能。

此外，弹簧的加工工艺和热处理处理也是弹簧弹力标准所关注的内容。

弹簧在制造过程中需要经过多道加工和热处理工艺才能达到设计要求的力学性能，标准规定了弹簧的加工工艺和热处理参数，确保产品具有良好的力学性能和表面质量。
