基于DVB-RCS的VSAT宽带卫星通信技术与应用郅琦【摘要】This paper describes the principles of VSAT data networks,satellite communication systems and the development trend of the broadband DVB-RCS open standard.Through the introduction of VSAT DVB-RCS based broadband satellite communication system in an engineering application examples,including system operations and characteristics,and the basic configuration of the subsystem,it can be concluded that along with broadband networks and services,VSAT satellite communication systems are transforming from the narrowband to broadband system.In the existing technology,based on DVB-RCS standard which has the advantages of openness and low cost,the VSAT broadband satellite communications system will have broad market prospects,especially in the vast remote rural areas.It will be one of the major solutions to the communication problem of the rural areas.%介绍了VSAT数据网原理、卫星通信系统宽带化的发展趋势及DVB-RCS开放标准。

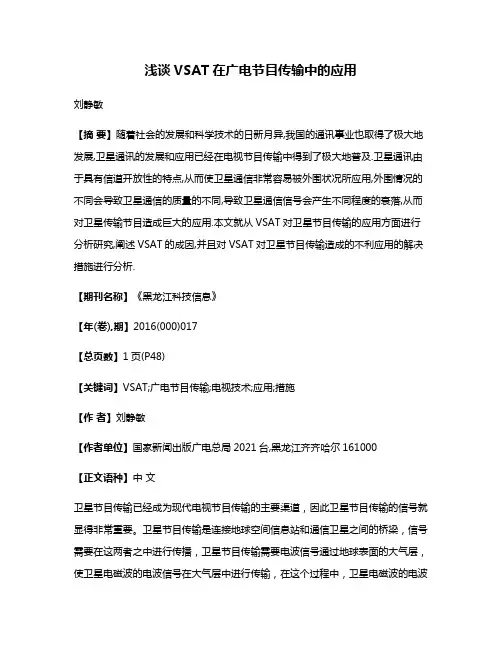

浅谈VSAT在广电节目传输中的应用刘静敏【摘要】随着社会的发展和科学技术的日新月异,我国的通讯事业也取得了极大地发展,卫星通讯的发展和应用已经在电视节目传输中得到了极大地普及.卫星通讯由于具有信道开放性的特点,从而使卫星通信非常容易被外围状况所应用,外围情况的不同会导致卫星通信的质量的不同,导致卫星通信信号会产生不同程度的衰落,从而对卫星传输节目造成巨大的应用.本文就从VSAT对卫星节目传输的应用方面进行分析研究,阐述VSAT的成因,并且对VSAT对卫星节目传输造成的不利应用的解决措施进行分析.【期刊名称】《黑龙江科技信息》【年(卷),期】2016(000)017【总页数】1页(P48)【关键词】VSAT;广电节目传输;电视技术;应用;措施【作者】刘静敏【作者单位】国家新闻出版广电总局2021台,黑龙江齐齐哈尔161000【正文语种】中文卫星节目传输已经成为现代电视节目传输的主要渠道，因此卫星节目传输的信号就显得非常重要。
卫星节目传输是连接地球空间信息站和通信卫星之间的桥梁，信号需要在这两者之中进行传播，卫星节目传输需要电波信号通过地球表面的大气层，使卫星电磁波的电波信号在大气层中进行传输，在这个过程中，卫星电磁波的电波信号的离子和自由电子能量能够对天气状况作出一定的反应，会受到天气条件的影响，表现在反射和吸收方面。
卫星电磁波的电波信号不仅会受到大气层中雨衰在大气层对流层中，从而导致电波信号在传输的过程中，能量发生巨大的损耗，对卫星节目传输质量带来严重的不利的影响。
目前，卫星通信的主要技术体制有如下几种：a.FM/FDMA（调频/频分多址）b.TDM/TDMA（时分复用/时分多址）c. SCPC/PAMA（单路单载波/预分配信道）d.TDM/SCPC（时分复用/单路单载波）e.SCPC/DAMA（单路单载波/按需分配信道）f.TDMA（时分多址）我们可以把VSAT系统从技术体制上主要区分为SCPC和TDMA两大类，其中SCPC系统以Hughes，ITACOM，VCOM、TzW等公司为代表［1］；TDMA系统以COMSAT，NDSAT和NSI等公司为代表。

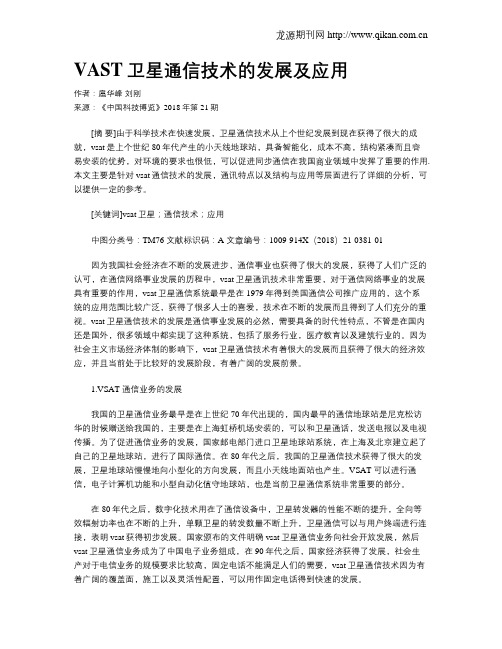

VAST卫星通信技术的发展及应用作者：扈华峰刘刚来源：《中国科技博览》2018年第21期[摘要]由于科学技术在快速发展，卫星通信技术从上个世纪发展到现在获得了很大的成就，vsat是上个世纪80年代产生的小天线地球站，具备智能化，成本不高，结构紧凑而且容易安装的优势，对环境的要求也很低，可以促进同步通信在我国商业领域中发挥了重要的作用.本文主要是针对vsat通信技术的发展，通讯特点以及结构与应用等层面进行了详细的分析，可以提供一定的参考。
[关键词]vsat卫星；通信技术；应用中图分类号：TM76 文献标识码：A 文章编号：1009-914X（2018）21-0381-01因为我国社会经济在不断的发展进步，通信事业也获得了很大的发展，获得了人们广泛的认可，在通信网络事业发展的历程中，vsat卫星通讯技术非常重要，对于通信网络事业的发展具有重要的作用，vsat卫星通信系统最早是在1979年得到美国通信公司推广应用的，这个系统的应用范围比较广泛，获得了很多人士的喜爱，技术在不断的发展而且得到了人们充分的重视。
vsat卫星通信技术的发展是通信事业发展的必然，需要具备的时代性特点，不管是在国内还是国外，很多领域中都实现了这种系统，包括了服务行业，医疗教育以及建筑行业的。
因为社会主义市场经济体制的影响下，vsat卫星通信技术有着很大的发展而且获得了很大的经济效应，并且当前处于比较好的发展阶段，有着广阔的发展前景。
1.VSAT 通信业务的发展我国的卫星通信业务最早是在上世纪70年代出现的，国内最早的通信地球站是尼克松访华的时候赠送给我国的，主要是在上海虹桥机场安装的，可以和卫星通话，发送电报以及电视传播。
为了促进通信业务的发展，国家邮电部门进口卫星地球站系统，在上海及北京建立起了自己的卫星地球站，进行了国际通信。
在80年代之后，我国的卫星通信技术获得了很大的发展，卫星地球站慢慢地向小型化的方向发展，而且小天线地面站也产生。
VSAT卫星通信网络系统的研究分析【摘要】本篇文章主要围绕VSAT卫星通信网络系统展开研究分析。
引言部分介绍了背景、研究意义和研究目的。
接着，在正文部分详细介绍了VSAT卫星通信网络系统的基本原理、关键技术、应用领域、发展趋势和案例分析。
最后在结论部分总结了VSAT卫星通信网络系统的研究成果、发展前景以及提出建议和展望。
通过对VSAT卫星通信网络系统的研究分析，可以更好地了解其在通信领域的重要性和发展趋势，为相关领域的研究和应用提供参考。
【关键词】VSAT卫星通信网络系统、基本原理、关键技术、应用领域、发展趋势、案例分析、研究成果、发展前景、建议和展望。
1. 引言1.1 背景介绍VSAT（Very Small Aperture Terminal）是一种通过卫星通信技术进行数据传输的系统，其主要特点是使用较小的天线接收和发送信号。
随着信息技术的发展和应用需求的增加，VSAT卫星通信网络系统在各个领域得到了广泛应用。
背景介绍中，我们将探讨VSAT卫星通信技术的起源和发展历程，以及其在现代通信网络中的地位和作用。
VSAT技术最早起源于20世纪70年代，当时主要用于企业的远程通信和数据传输。
随着通信技术的不断进步和卫星通信网络的发展，VSAT系统逐渐普及，并被应用于军事、能源、金融、教育、医疗等各个领域。
在全球化和信息化的大背景下，VSAT卫星通信网络系统具有高效、可靠、灵活等优势，受到越来越多企业和机构的青睐。
随着科技的不断进步和市场需求的不断增长，VSAT卫星通信网络系统也在不断发展和完善。
未来，随着5G技术、物联网和人工智能的兴起，VSAT系统将迎来更广阔的发展空间和更多的应用场景。
通过对VSAT卫星通信技术的深入研究和探讨，可以更好地了解其在通信领域的优势和局限，为未来的发展提供有益的借鉴和指导。
1.2 研究意义VSAT卫星通信网络系统的研究意义还在于其在军事、航空航天、海洋等领域的广泛应用。
在军事领域，VSAT卫星通信网络系统可以提供高度加密和安全性的通信方式，保障国家安全。
VSAT卫星通信网络系统的研究分析【摘要】本文对VSAT卫星通信网络系统进行了研究分析，旨在探讨其基本原理、组成、技术特点、应用领域和发展趋势。
在介绍了研究背景、研究目的和研究意义。
在详细讨论了VSAT卫星通信网络系统的基本原理、组成结构、技术特点、应用领域和发展趋势。
在结论部分总结了VSAT卫星通信网络系统在信息通信领域的重要性，分析了其优势与局限性，并展望了未来的发展方向。
通过本文的研究分析，可以更深入地了解VSAT卫星通信网络系统在现代通信领域的作用和发展前景。
【关键词】VSAT卫星通信网络系统、研究背景、研究目的、研究意义、基本原理、组成、技术特点、应用领域、发展趋势、信息通信领域、优势、局限性、未来发展方向。
1. 引言1.1 研究背景随着信息通信技术的飞速发展，人们对于高效、稳定、安全的通信网络需求也越来越大。
在这个背景下，VSAT（Very Small Aperture Terminal）卫星通信网络系统逐渐成为一种受人关注的通信技术。
VSAT卫星通信系统以其覆盖范围广、通信稳定、安全性高等优势，被广泛应用于遥控、远程监控、企业通信、银行通信等领域。
随着网络通信需求的不断增长，VSAT卫星通信系统也面临着一些挑战和问题，比如网络带宽不足、网络安全性等方面存在的隐患。
对VSAT卫星通信网络系统进行深入研究，了解其基本原理、组成、技术特点以及应用领域，对于提高通信网络的质量和效率具有重要意义。
通过对VSAT卫星通信系统的研究，可以为未来的通信技术发展提供参考和借鉴，促进通信网络领域的进步和发展。
1.2 研究目的的内容如下：通过本研究对VSAT卫星通信网络系统进行深入分析和研究，旨在更全面地了解其在信息通信领域的作用和意义，探讨其优势与局限性，揭示其未来发展方向。
通过对VSAT卫星通信网络系统的基本原理、组成、技术特点、应用领域和发展趋势进行系统性解读，旨在为相关领域的研究人员、决策者和从业者提供更为详尽和准确的信息，促进其在实际应用中更好地发挥作用，推动信息通信技术的进步和发展。
VSAT卫星通信技术的发展与应用作者：刘丙军来源：《中国新通信》2017年第03期【摘要】随着社会科学技术的进步，我国卫星通信技术从上世纪开始发展到现在，已经取得了不小的进步。
VSAT作为上世纪八十年代开发的甚小天线地球站，有着智能化、成本低、结构紧凑、安装方便的优点，对环境的要求不高，实现了多点同步通信，在我国当前商业领域有着重要影响。
本文将对VSAT卫星通信技术的发展，卫星通信的特点，以及结构和应用方面展开详细探讨，希望能有一定的参考价值。
【关键词】 VAST 卫星通信技术发展应用一、VSAT通信业务的发展我国通信业务自上世纪七十年代开始发展，最初是由美国前总统尼克松赠与了卫星通信地球站，这在当时起到了很大的便利作用，可以实现电视转播和卫星电话。
后来我国逐步开始发展属于自己的通信业务，首先是国家邮电部实现了国际通信，通过进口卫星通信地球站（Earth Station of Satellite），实现了国际通信。
到上世纪八十年代，随着我国科学技术的不断进步，开始出现VSAT通信系统，这标志着我国的卫星通信系统向着更加小型和便利的方向发展，是科技快速发展的体现。
这种系统实现了电子计算机实时通信的功能，更加智能和便捷。
此后，数字化的应用让卫星通信系统的性能不断攀升，单颗卫星转发器数量增加，我国明文规定VSAT卫星通信系统开始向社会公开销售，这成为我国电信业务的重要组成部分，从上世纪90年代开始，我国网络和宽带业务的发展，让VSAT卫星通信技术应用更加广泛，也人民生活和工作带来了极大便利，VSAT卫星通信凭借其广大的覆盖面在我国迅速发展和应用起来。
伴随人们对于通信业务需求的提升，我国VSAT卫星通信技术开始向新的方向延伸，从最初的卫星通信拓展到数据传输，这包括了无线寻呼、企业内网等，应用于商业上的有信息集成系统和自动化系统，当时VSAT通信技术在我国应用规模扩大了很多，业务量一路攀升，当时的BP寻呼机就是很好的证明，这对于我国无线通信技术的发展起到了转折作用。
VSAT卫星通信在广播电视通信的应用-科技创新论文

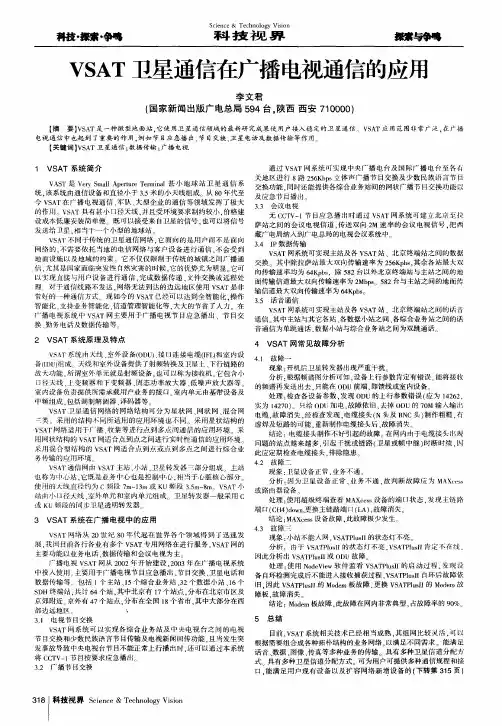

VSAT卫星通信在广播电视通信的应用
李文君
（国家新闻出版广电总局594台，陕西西安710000）
【摘要】VSAT是一种微型地面站，它使用卫星通信领域的最新研究成果使用户接入稳定的卫星通信。
VSAT应用范围非常广泛，在广播电视通信中也起到了重要的作用，例如节目应急播出、节目交换、卫星电话及数据传输等作用。
关键词VSAT 卫星通信；数据传输；广播电视
1 VSAT 系统简介
VAST是Very Small Aperture Terminal 甚小地球站卫星通信系统，该系统由通信设备和直径小于3.5米的小天线组成。
从80年代至今VSAT在广播电视通信、军队、大型企业的通信等领域发挥了极大的作用。
VSAT 具有甚小口径天线，并且受环境要求制约较小，价格建设成本低廉安装简单便。
既可以接受来自卫星的信号，也可以将信号发送给卫星，相当于一个小型的地球站。
VSAT不同于传统的卫星通信网络，它面向的是用户而不是面向网络的，不需要依托当地的电信网络与客户设备进行通信，不会受到地面设施以及地域的约束。
它不仅仅限制于传统的城镇之间广播通信，尤其是国家面临突发性自然灾害的时候，它的优势尤为明显。
它可以实现直接与用户设备进行通信，完成数据传递、文件交换或远程处理。
对于通信线路不发达，网络无法到达的边远地区使用VSAT是非常好的一种通信方式。
现如今的VSAT已经可以达到全智能化，操作智能化、支持业务智能化、信道管理智能化等，大大的节省了人力。
在广播电视系统中VSAT网主要用于广播电视节目应急播出、节目交换、勤务电话及数据传
输等。
2 VSAT系统原理及特点
VSAT系统由天线、室外设备(ODU)、接口连接电缆(IFL)和室内设备(IDU)组成。
天线和室外设备提供了射频转换及卫星上、下行链路的放大功能。
所谓室外单元就是射频设备，也可以称为接收机。
它包含小口径天线、上变频器和下变频器、固态功率放大器、低噪声放大器等。
室内设备负责提供所需承载用户业务的接口。
室内单元由基带设备及中频组成，包括调制解调器、译码器等。
VSAT卫星通信网络的网络结构可分为星状网、网状网、混合网三类。
采用的结构不同所适用的应用环境也不同。
采用星状结构的VSAT网络适用于广播、收集等进行点到多点间通信的应用环境。
采用网状结构的VSAT网适合点到点之间进行实时性通信的应用环境。
采用混合型结构的VSAT网适合点到点或点到多点之间进行综合业务传输的应用环境。
VSAT通信网由VSAT主站、小站、卫星转发器三部分组成。
主站也称为中心站，它既是业务中心也是控制中心，相当于心脏核心部分。
使用的天线直径约为C频段7m~13m或KU频段3.5m~8m。
VSAT小站由小口径天线、室外单元和室内单元组成。
卫星转发器一般采用C或KU频段的同步卫星透明转发器。
3 VSAT系统在广播电视中的应用
VSAT网络从20世纪80年代起在世界各个领域得到了迅速发展，我国目前各行各业有多个VSAT专用网络在进行服务，VSAT网的主要功能以业务电话、数据传输和会议电视为主。
广播电视VSAT网从2002年开始建设，2003年在广播电视系统中投入使用。
主要用于广播电视节目应急播出、节目交换、卫星电话和数据传输等。
包括1
个主站、15个综合业务站、32个数据小站、16个SDH终端站，共计64个站，其中北京有17个站点，分布在北京市区及京郊附近。
京外有47个站点，分布在全国18个省市，其中大部分在西部边远地区。
3.1 电视节目交换
VSAT网系统可以实现各综合业务站及中央电视台之间的电视节目交换和少数民族语言节目传输及电视新闻回传功能，且当发生突发事故导致中央电视台节目不能正常上行播出时，还可以通过本系统将CCTV-1节目按要求应急播出。
3.2 广播节目交换
通过VSAT网系统可实现中央广播电台及国际广播电台至各有关地区进行8路256Kbps立体声广播节目交换及少数民族语言节目交换功能，同时还能提供各综合业务站间的网状广播节目交换功能以及应急节目播出。
3.3 会议电视
无CCTV-1节目应急播出时通过VSAT网系统可建立北京至拉萨站之间的会议电视信道，传送双向2M速率的会议电视信号，把西藏广电局纳入到广电总局的电视会议系统中。
3.4 IP数据传输
VSAT网系统可实现主站及各VSAT站、北京终端站之间的数据交换。
其中除拉萨站最大双向传输速率为256Kpbs，其余各站最大双向传输速率均为64Kpbs，除582台以外北京终端站与主站之间的地面传输信道最大双向传输速率为2Mbps。
582台与主站之间的地面传输信道最大双向传输速率为64Kpbs。
3.5 话音通信
VSAT网系统可实现主站及各VSAT站、北京终端站之间的话音通信。
其中主
站与其它各站、各数据小站之间、各综合业务站之间的话音通信为单跳通话，数据小站与综合业务站之间为双跳通话。
4 VSAT网常见故障分析
４．１故障一
现象：开机后卫星转发器出现严重干扰。
分析：根据频谱图分析可知，设备上行参数肯定有错误。
能将接收的频谱再发送出去，只能在ODU前端，即馈线或室内设备。
处理：检查各设备参数，发现ODU的上行参数错误（应为14262，实为14270）。
只给ODU加电，故障依旧，去掉ODU的70M输入输出电缆，故障消失，经检查发现，电缆接头（N头及BNC头）制作粗糙，有虚焊及短路的可能，重新制作电缆接头后，故障消失。
结论：电缆接头制作不好引起的故障。
在网内由于电缆接头出现问题的站点越来越多，引起干扰或链路（卫星或帧中继）时断时续，因此应定期检查电缆接头，排除隐患。
４．２故障二
现象：卫星设备正常，业务不通。
分析：因为卫星设备正常，业务不通，故判断故障应为MAXcess或路由器设备。
处理：使用超级终端查看MAXcess设备的端口状态，发现主链路端口（CH4）down,更换主链路端口（LA），故障消失。
结论：MAXcess设备故障，此故障极少发生。
４．３故障三
现象：小站不能入网，VSATPlusII的状态灯不亮。
分析：由于VSATPlusII的状态灯不亮，VSATPlusII肯定不在线，因此分析出VSATPlusII或ODU故障。
处理：使用NodeView软件监看VSATPlusII的启动过程，发现设备自环检测完成后不能进入接收捕获过程，VSATPlusII自环后故障依旧，因此VSATPlusII 的Modem板故障，更换VSATPlusII的Modem故障板，故障消失。
结论：Modem板故障，此故障在网内非常典型，占故障率的90%。
5 总结
目前，VSAT系统相关技术已经相当成熟，其组网比较灵活，可以根据需要组合成各种拓朴结构的业务网络，以满足不同需求。
能满足话音、数据、图像、传真等多种业务的传输。
具有多种卫星信道分配方式。
具有多种卫星信道分配方式。
可为用户可提供多种通信规程和接口，能满足用户现有设备以及扩容网络新增设备的（下转第315页）（上接第318页）联网。
网络管理和控制功能软件化，功能也在不断增强。
VSAT系统作为广播电视通信的重要传输手段，在实际应用中发挥了重要作用，是广播电视通信中重要的组成部分。
随着VSAT系统在广电系统中的应用面越来越广泛和深入，其必将在广播电视通信行业中发挥出越来越重要的作用。
［责任编辑：杨玉洁］。
