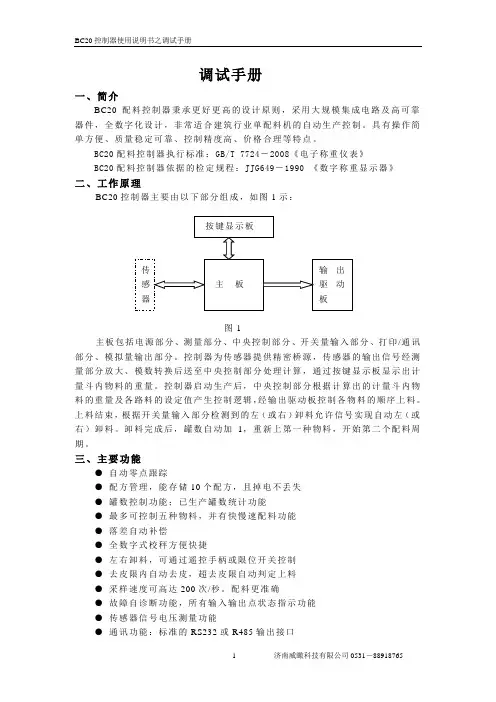

调试手册
一、简介
BC20配料控制器秉承更好更高的设计原则，采用大规模集成电路及高可靠器件，全数字化设计，非常适合建筑行业单配料机的自动生产控制。具有操作简单方便、质量稳定可靠、控制精度高、价格合理等特点。
BC20配料控制器执行标准：GB/T 7724－2008《电子称重仪表》
BC20配料控制器依据的检定规程：JJG649－1990《数字称重显示器》
4．6左卸料状态指示灯：卸料时左卸料状态指示灯亮表示正在左卸料。
4．7右卸料状态指示灯：卸料时右卸料状态指示灯亮表示正在右卸料。
4．8电源指示灯：控制器上电后电源指示灯亮表示控制器的工作电源正常。
4．9启动/停止指示灯：启动配料生产后，启动/停止指示灯亮，表示控制器处在运行态；停止生产后，启动/停止指示灯不亮，表示控制器处在待机态。
3、重量窗口
待机态和运行态显示秤上的物料重量；配方设定态显示相应料的配方值、精计量值；校零态先显示密码值，密码输入正确后显示秤上的重量值；校秤态先显示密码值，密码输入正确后显示输入的标准值；落差查看修改态显示相应料的落差值。
4、状态指示灯
4．1料1状态指示灯：配料生产时料1指示灯亮表示正在上料1；配方设定时料1指示灯亮表示输入的数值为料1的配方值（或精计量值）；落差查看修改时料1指示灯亮表示相应的数值为料1的落差值。
TC1026 产品使用说明书
硬件使用说明书—TC1026版本：V1.10|中文文档修订历史：版权信息上海同星智能科技有限公司上海市嘉定区曹安公路4801号6/8层本着为用户提供更好服务的原则，上海同星智能科技有限公司（下称“同星智能”）在本手册中将尽可能地为用户呈现详实、准确的产品信息。
但介于本手册的内容具有一定的时效性，同星智能不能完全保证该文档在任何时段的时效性与适用性。
本用户手册中的信息和数据如有更改，恕不另行通知。
为了得到最新版本的信息，请您访问同星智能官方网站或者与同星智能工作人员联系。
感谢您的包容与支持！未经同星智能书面许可，不得以任何形式或任何方式复制本手册的任何部分。
@版权所有2023，上海同星智能科技有限公司。
保留所有权利。
目录1.产品简介 (1)1.1产品概述 (1)1.2典型应用 (1)1.3功能和参数 (1)1.3.1功能特征 (1)1.3.2技术参数 (2)1.3.3电气参数 (2)1.4发货清单 (3)2.硬件接口说明 (4)2.1硬件接口说明 (4)2.2LED指示灯说明 (5)3.快速使用 (6)3.1下载安装TSMaster上位机 (6)3.2连接设备，配置通道 (8)3.3报文发送 (9)3.4帮助文档及视频教学 (10)3.5TSMaster API二次开发 (11)3.5.1Python调用动态库 (11)3.5.2C调用动态库 (11)3.5.3调用接口示例 (12)3.6示例工程 (14)4.检查和维护 (15)5.常见问题及解答 (16)5.1线路连接正确但无法正常通信： (16)5.2报文观察不便以及信号过滤： (17)5.3如何加载数据库： (18)5.4如何自动记录报文： (18)5.5如何回放报文（离线回放和在线回放）： (19)6.附录CAN2.0B协议帧格式 (20)6.1CAN2.0标准帧： (20)6.2CAN2.0扩展帧： (21)7.免责声明 (21)关于同星........................................................................................................................................汽车电子工具链国产领导品牌1.产品简介1.1产品概述TC1026是同星智能推出的一款多通道CANFD和LIN总线接口设备，CANFD总线速率最高支持8M bps，LIN支持速率0~20K bps，产品采用高速USB2.0接口与PC连接，Windows系统免驱设计使得设备具备极佳的系统兼容性。
微机配料控制系统使用说明书

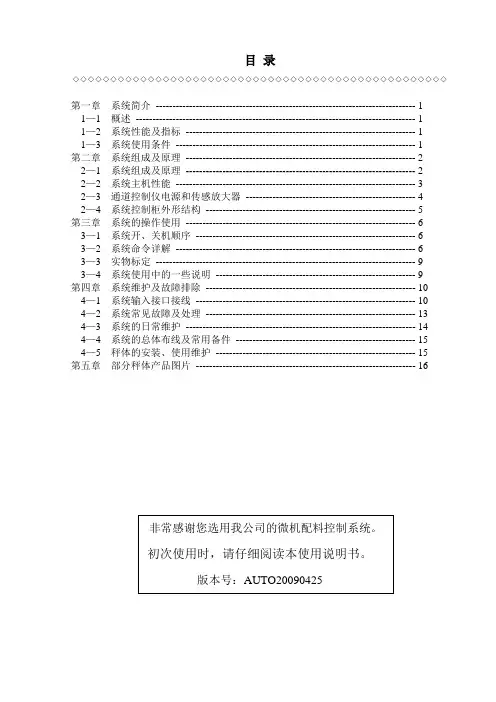

目录◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇第一章系统简介------------------------------------------------------------------------------ 1 1—1 概述------------------------------------------------------------------------------------ 1 1—2 系统性能及指标--------------------------------------------------------------------- 1 1—3 系统使用条件------------------------------------------------------------------------ 1第二章系统组成及原理--------------------------------------------------------------------- 2 2—1 系统组成及原理--------------------------------------------------------------------- 2 2—2 系统主机性能------------------------------------------------------------------------ 3 2—3 通道控制仪电源和传感放大器--------------------------------------------------- 4 2—4 系统控制柜外形结构--------------------------------------------------------------- 5第三章系统的操作使用--------------------------------------------------------------------- 6 3—1 系统开、关机顺序------------------------------------------------------------------ 6 3—2 系统命令详解------------------------------------------------------------------------ 6 3—3 实物标定------------------------------------------------------------------------------ 9 3—4 系统使用中的一些说明------------------------------------------------------------ 9第四章系统维护及故障排除--------------------------------------------------------------- 10 4—1 系统输入接口接线------------------------------------------------------------------ 10 4—2 系统常见故障及处理--------------------------------------------------------------- 13 4—3 系统的日常维护--------------------------------------------------------------------- 14 4—4 系统的总体布线及常用备件------------------------------------------------------ 15 4—5 秤体的安装、使用维护------------------------------------------------------------ 15第五章部分秤体产品图片------------------------------------------------------------------ 16第一章系统简介1—1 概述随着计算机技术的迅猛发展，在工业领域的应用日益广泛、成熟，特别是高可靠性的工业控制机（以下简称工控机）的推出，为计算机技术应用于工业生产过程控制带来了极大方便。
厨房搅拌机使用说明书
厨房搅拌机使用说明书使用说明书一、产品简介厨房搅拌机是一种多功能的厨房电器，通过旋转搅拌刀片，可以快速、高效地搅拌、打碎食材，方便快捷地制作食品。
本产品采用先进的技术和设计，操作简单、安全可靠，是家庭厨房的理想选择。
二、安装与拆卸1. 准备工作在安装和拆卸搅拌机之前，请确保已断开电源。
将搅拌机放在平稳的桌面上，确保有足够的空间和舒适的操作环境。
2. 安装步骤（1）将搅拌机主机放置在桌面上，并确保底部采用防滑设计，确保操作的安全性。
（2）根据需要选择搅拌杯或者其他配件，并将其安装到主机上。
（3）将插头插入电源插座，确保电源正常。
3. 拆卸步骤（1）首先断开电源，确保安全操作。
（2）按照逆向顺序，将搅拌杯或其他配件从主机上拆卸下来。
（3）将主机放置在安全位置。
三、操作与使用1. 准备食材在使用搅拌机之前，请确保将需要处理的食材准备齐全，如水果、蔬菜、坚果、调味料等。
2. 操作步骤（1）根据制作需求选择合适的配件，将其安装到主机上。
（2）将事先准备好的食材放入搅拌杯中，并关好盖子。
（3）将搅拌杯放置在主机上，并根据需要选择合适的搅拌速度。
（4）按下启动按钮，开始搅拌。
注意在操作过程中保持握把稳固，避免发生意外。
3. 清洁与维护（1）在清洗之前，请确保已断开电源。
（2）将搅拌杯和其他可拆卸的配件取下，用流动的水进行冲洗。
（3）使用温和的洗洁剂和软布擦拭主机，注意避免水或洗洁剂流入内部。
（4）将所有部件晾干后，存放在干燥、清洁的地方。
四、注意事项1. 使用时，请确保握把和搅拌杯盖子已牢固安装，避免食材溅出。
2. 操作时要格外小心，避免手指或其他物品接触到刀片，以免发生意外伤害。
3. 请勿将搅拌机的电源插头插入潮湿的插座，以免触电。
4. 在使用过程中，如果发现异常声音、异味或其他故障，请立即停止使用并联系售后服务部门进行维修。
5. 请勿将搅拌机置于儿童易接触到的地方，以免发生意外伤害。
五、常见问题解答1. 为什么搅拌机无法启动？可能原因：插头未插紧，电源故障。
卧式混合配料机操作规程(3篇)
第1篇卧式混合配料机是一种广泛应用于建筑材料、化工、食品等行业中，用于混合、搅拌、配料等操作的设备。
为确保操作人员的人身安全及设备的正常运行，特制定本操作规程。
二、操作规程1. 操作人员要求（1）操作人员必须经过专业培训，熟练掌握卧式混合配料机的操作技能。
（2）操作人员应具备一定的安全意识，严格遵守操作规程。
2. 操作前的准备（1）检查设备外观，确保无损坏、变形等现象。
（2）检查设备电气线路、传动系统等，确保正常运行。
（3）检查设备各部位紧固情况，确保无松动。
（4）检查搅拌叶片、出料口等部位，确保无堵塞。
（5）检查配料箱，确保清洁无异物。
3. 操作步骤（1）启动设备1）打开电源开关，确保设备电源正常。
2）按下启动按钮，启动设备。
（2）配料1）根据配料要求，将物料依次放入配料箱。
2）调整配料比例，确保配料准确。
3）启动配料系统，开始配料。
（3）搅拌1）待物料搅拌均匀后，关闭配料系统。
2）启动搅拌系统，进行搅拌操作。
3）根据搅拌要求，调整搅拌时间。
4）搅拌过程中，观察搅拌效果，确保物料搅拌均匀。
（4）出料1）搅拌结束后，关闭搅拌系统。
2）打开出料口，将物料排出。
3）清理出料口及设备周围，确保设备清洁。
4. 操作注意事项（1）操作过程中，严禁将手、脚伸入设备内部，防止发生意外。
（2）严禁在设备运转过程中进行检修、调整等操作。
（3）操作过程中，严禁随意调整设备参数，如需调整，应在停机状态下进行。
（4）设备运转过程中，严禁在设备周围堆放杂物，确保操作安全。
（5）设备运转过程中，严禁在设备周围进行清洁、擦洗等操作。
（6）设备运转过程中，严禁将头、手伸入搅拌腔内，防止发生意外。
5. 停机操作（1）关闭搅拌系统。
（2）关闭配料系统。
（3）关闭电源开关。
（4）清理设备周围，确保设备清洁。
（5）对设备进行日常维护保养。
三、维护保养1. 定期检查设备外观，确保无损坏、变形等现象。
2. 定期检查电气线路、传动系统等，确保正常运行。
K 配料控制器使用说明书

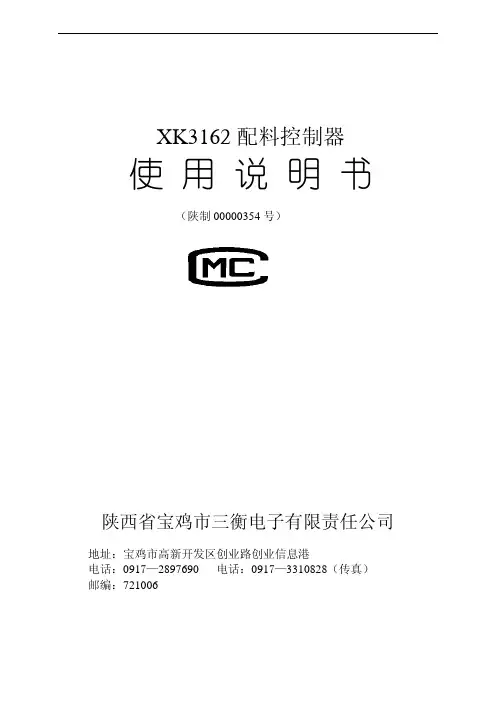

XK3162配料控制器使 用 说 明 书（陕制00000354号）陕西省宝鸡市三衡电子有限责任公司地址：宝鸡市高新开发区创业路创业信息港电话：0917—2897690 电话：0917—3310828（传真）邮编：721006须由专人严格按要求安装、调试和操作、维护，须认真阅读并妥善保存随机使用说明书和接线端子图、电气控制原理等贴图技术资料。
目录第一章 概述 (1)一、主要性能和技术指标 (1)二、XK3162配料控制器产品系列 (2)第二章 运行状态和常规操作 (3)一、暂停状态 (3)二、配料状态 (4)三、卸料状态 (4)四、常规配方状态 (5)五、参数状态 (5)六、异常状态 (5)第三章 配料模式 (6)一、皮带加料、自动修正落差 (6)二、气门加料 (7)三、皮带加料、手动设定落差 (9)四、配料、卸料相关参数的设定 (9)五、累计次数 (10)六、手动控制 (10)第四章 参数的显示、修改和加密 (10)一、参数显示与查询 (11)二、参数值修改 (11)三、参数加密 (11)第五章 调零、校秤 (11)一、调试的前期准备 (11)二、系统调零 (11)三、准确度校正 (12)四、称重相关参数的设定 (12)第六章常见故障原因及解决方法 (13)第七章使用与维护 (16)附录：XK3162参数表 (17)- 1 -第1页第一章概述XK3162配料控制器采用高速、高精度、A/D新技术和成熟的单片机控制技术，对电阻应变式称重传感器信号进行智能处理，能自动跟踪系统零点，实时显示物料重量，自动修正物料落差并输出定值控制信号。
本产品操作简单，维护方便，能根据需要灵活配置，可适用于各种电子称重配料控制系统。
一、主要性能和技术指标１、采用∑一△新技术确保工业现场高速、高精度计量控制。
传感器激励：12V／400mA系统称量精度：1／3000F·S称重显示单位：kg有效A/D速率：50次／秒２、采用2×6位双窗高亮度LED数码显示，配合工作状态指示灯、轻触按键和手持盒控制器组成直观界面，最大简化操作，方便现场使用。
TC使用说明书
4. 起重机安装用户在安装塔机前应熟读本使用说明书，以便正确迅速安装塔机。
安装塔机时，需一40t以上（或者两台25t）的汽车吊，如能妥善协调各项安装和组装步骤，合理配置塔机安装人员，来往通道及组装现场之间的关系，可将使用汽车吊的时间减到最少。
注意：塔机的安装是一项专业性很强、危险性较大的工作，一定要由国家有关部门认可的资质的专业安装人员来进行此项工作。
4.1 组装注意事项4.1.1 塔机安装工作应在风力小于4级时进行。
4.1.2 负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书，在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。
4.1.3 在安装或拆卸过程中，工作人员应戴安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。
4.1.4 注意吊点的选择,根据吊装部件选用长度适当,安全可靠的吊具。
4.1.5 本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准件以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。
4.1.6 安装时，装配好的销轴端部的开口销必须按规定张开。
轴端挡板螺栓，钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。
4.1.7 高强度螺栓被连接表面应清除灰尘、油漆、油迹、锈蚀，不得有油污，应经喷砂或钢丝刷4.2 地基基础本机采用混凝土整体基础，基础重不小于100吨。
地基土质应坚实牢固，地耐力应不小于250kN/m2，砼基础砼强度等级为C35(GB50164-92)，混凝土基础的承载能力不小于3.2表四规定值，混凝土基础表面平面度允差不大于2 mm。
详见基础附图。
4.4.5回转塔身安装4.4.7.2平衡臂平台左右对称共两块，抬起平台至安装位置，用φ20×60带肩锥头销轴和5×45开口销联接固定。
将起升机构安装于平衡臂上，紧固好螺栓4.4.7.3将栏杆插入平台安装孔中，并用10×40销轴和3.2×20开口销联接固定。
TC30中文说明书
使用说明书产品型号：食品加工机产品名称：TC-30电压：220V-240V~ 50/60Hz功率：500W生产厂家：中山特立电器有限公司使用之前必须阅览使用说明书与注意事项.感谢您购买我们的产品，衷心祝愿您及您的家人幸福、健康!为了安全、有效使用本产品各种功能，使用之前请您阅览使用说明书产品特点·本产品为多功能食品加工机，可以加工多种食品，产品功率强劲，搅拌等各功能均能在瞬间完成。
·本产品采用双重安全设计。
当用户没有按照设计要求操作时，开关不能开启；当用户操作完成后，移除加工负载时，产品自动保护，断开电源。
让用户更能放心、更安全地使用本产品。
·食品级塑料材质机身，防菌防霉，美观易洁，不易褪色。
快捷可拆式设计，清洗更方便。
·本产品使用不锈钢刀片，不生锈，刃口利，搅拌效果好，加强了新鲜果汁鲜美的口感。
·本产品由知名的外国公司原创设计，造型典雅、大方，整体端正、美观，简洁流畅的外形，操作简单易学，功能集全，特别适合都市家庭使用，深得消费者喜爱。
警告事项1. 首次使用榨汁机，使用本产品前请详细阅读说明书。
2.刀片锋利，请不要用手直接接触或触碰刀体，以免伤及手指或人。
3.使用前请清洗本机配件，勿将本产品机座和插头放至水里清洗或冲刷，以免机体受潮损坏内部电器零件4.勿用化学溶剂抹洗。
请用冷水或温水清洗，机座及插头等宜用干净的软湿布抹洗。
清洗中请务必小心刀片刀，以免受到伤害。
5.搅拌时请不要使用大力压本产品，请轻轻将开关盖往下压，直至机座限位面。
6.运行中不要将手指和其它物品放至容器内。
移动或拆卸本产品时先必须拔掉电源，并且让机器完全停止后方可进行操作。
7.请妥善保管本产品。
为安全起见，请将产品放置于儿童触及不到的地方。
8.搅拌时食物的大小请切成15MM左右的方块或小条状搅拌效果更好。
9.产品应放置于平面上使用，平整放置。
产品倾斜度小于15度。
本机不可空载（无加工物）或超载运行。
搅拌机使用说明书
搅拌机使用说明书搅拌机使用说明书搅拌机使用说明一、前言首先在此感谢对公司产品之信赖及爱护，为了维护您应有的权益，并保持本搅拌机正常的运作，在使用前务必请详细阅读本操作维护手册。
并请将本操作维护手册放置在随手可取得之处，以备不时之需。
二、使用前注意事项 1、首先请检查铭牌上搅拌机的型号、额定输出、频率、相数、电压、搅拌量等，是否与要求规格符合。
2、请确认在运输途中产品有无损伤。
尤其须注意电缆线外观有无造成铜线外露及螺丝、螺帽等是否松动之情况发生。
3、确认附件之种类、件数有无短少。
三、安装前的注意事项 1、请注意搅拌机必须顺时针方向运转（由上往下看朝右转方向）。
2、当您使用搅拌机时，需要适当容量的电源。
如果使用了小容量的电源，便有可能会发生无法启动的清形，请千万注意电源容量。
3、请确认您使用的频率及电压是否和铭牌记载的规格相同。
（尤其是以发动机供电时，更须注意频率及电压的变动）。
4、请在搅拌机的额定电压变动之容许值的±10%以内使用电压。
5、移动搅拌机时，千万不可以拉电缆线，以免电缆线破裂，绝缘下降造成漏电。
6、请确实地使用接地线。
7、为防止触电发生，必须加装防止触电之漏电断路器。
为延长搅拌机的使用寿命，建议加装无容丝开关。
8、请勿使搅拌机埋在污泥中。
四、安装说明 1、安装搅拌机的适当位置，至少须离入水面10CM 以上。
2、搅拌机电缆线安装后，须超出水面，如家长时，须在连接处以防水胶带及绝缘胶带妥当包扎，并适当地固定。
3、搅拌机安装时，地脚螺栓需固定牢固。
4、可加装液位控制器（建议使用非电极式，如水银式或钢珠式），让搅拌机自动操作，液位控制器之运转及停止水位应适当调整，以避免搅拌机长期低于持续运转水位（C、W、L）下操作。
五、操作方法及注意事项 1、搅拌机操作前，先检查所用电源之电压及频率是否与铭牌上标示相符。
2、检查液位是否正常，以免影响搅拌机的使用效果 3、注意搅拌机有无异常的振动及噪音产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配料机-pld--ＹT-c－使用-说明书————————————————————————————————作者：————————————————————————————————日期：目录1.简介和快速入门 (1)2.控制器面板及按键说明技术规格 (6)3.校称操作 (10)4.配方管理 (13)5.配置参数管理 (17)6.落差管理 (25)7.自动配料操作 (27)8.维护调试与常见问题…………………………………………………………３39.控制器后面板说明与接线……………………………………………………３８10.功能特点和技术规格 (43)11.售后服务和联系方式…………………………………………………………４７简介和快速入门本章用于帮助用户快速入门,详细说明请参考后面章节。
1.简介ＹＴ1200C配料控制器是专为建筑机械中各种配料系统设计。
该控制器采用了工业级微处理器和２４位高精度A/D转换芯片设计，全数字处理技术。
整机设计先进,功能强大。
具有以下主要特点:✧测量精度高,配料准确✧控制4路上料,2路卸料（或者5路上料,1路卸料）✧永久储存九种配方，掉电不丢数据✧全数字式校准和设定，操作简单易用，准确可靠。
✧具有输入输出自检功能,并能够检测传感器故障，特别易于维护。
✧特别设计的过压过流和防雷保护，保障仪表适应工地恶劣环境，可靠工作。
✧操作简单,抗干扰能力强,各种状态数据自动保存,工地电源不稳定或突然断电也能正常运行，不丢数据,不用维护，可靠耐用。
2.状态说明ＹＴ１200C配料控制器分为“手动”和“自动”两个基本状态，“手动”状态用于各项参数设置。
“自动”状态下,控制器按照配方执行自动配料工作。
两种状态通过控制器面板上按键切换,或按遥控盒的“启停”启停按钮切换。
“手动”状态的显示：状态标志显示字母“C”表示当前是手动称重状态。
该处在设定配方时显示“PF”,校准时显示“ＪF”,设置参数时显示“F”，查看落差时显示“Ｌ”。
第二行显示当前使用的配方信息,滚动显示该配方对应的四种物料的用量定值。
“自动”状态的显示:显示窗的第一行显示已配制罐数，和称量斗的当前称重值。
(在“自动”状态下可以按“复零”键将配制罐数清零)。
第二行上料时显示使用的配方序号,当前正在上料的物料序号，和当前该物料的实际用量。
如果是卸料，已经配制罐数用“复零”键清零当前工作配方序号当前上料料号该指示灯亮表明进入“自动”状态当前料号用量料斗称重值第二行则显示配方号和卸料方向。
✧“自动”指示灯亮表明当前处于“自动”状态。
✧“上料”指示灯亮表明正在上料状态。
✧“左卸料”指示灯亮表明正在左卸料状态。
✧“右卸料”指示灯亮表明正在右卸料状态。
✧“暂停”指示灯亮表明上料或卸料过程被暂停，输出继电器不动作。
✧“信号异常”指示灯亮表明传感器的输出信号不正常，说明传感器有故障或者接线有问题。
3.开机操作步骤第一次开机调试:1)检查接线,YT1２0０Ｃ控制器通电。
2)配料柜档位开关扳到“手动”档。
3)确认YＴ1２00Ｃ控制器处于“手动”状态。
4)进行校秤（先校零点再校准，参照第三章“校称操作”)。
5)设定配方（参看第四章“配方操作”)。
6)配料柜档位开关扳到“自动”档。
7)按遥控盒“启停”按钮,开始自动配料。
8)配料结束，按遥控盒“启停”按钮，控制器退出“自动”状态，停止自动配料。
正常配料操作步骤:1)选定工作配方2)配料柜档位开关扳到“自动”档。
3)按遥控盒“启停”按钮，开始自动配料。
4)配料结束,按遥控盒“启停”按钮，控制器退出“自动”状态,停止自动配料。
4.遥控盒按钮操作：配料柜配套的遥控盒上有四个按钮，将配料柜上的挡位开关拨到自动档上,按遥控盒上“启停”按钮，配料机进入自动配料程序开始上料。
上料时按“暂停”按钮则会暂停上料,再按该按钮则恢复上料。
上完所有物料后进入卸料等待,按“左卸料”按钮或者“右卸料”按钮则开始卸料,在卸料过程中按任何卸料按钮则会暂停卸料，再按卸料按钮则恢复卸料。
在“自动”状态下,按“启停”按钮则停止当前动作,退回“手动”状态。
再按“启动”按钮则又进入“自动”状态,并从原来退出时的状态继续运行。
5.注意事项1)本机采用全自动过流过压保护,当供电电源超过AＣ２６０V时，显示窗自动熄灭,过压指示灯亮时。
此时请用户先立刻断掉仪表供电电源,再检查电路,尤其是零线。
恢复正常供电后，再给仪表上电。
2)本机提供了传感器信号检测，校准错误提示及输入输出自检等检查调试手段，极大的方便了用户维护。
详情请参考“维护与调试”章节。
3)不使用自动配料时,配料控制器也必须退出“自动”状态。
严禁YT１２００C控制器处于“自动”状态时手动配料!控制器面板及按键说明1．外观如图所示：前面板主要由显示窗口，状态指示灯,操作按键等构成。
2．显示窗口显示窗口分为上下两行数码管显示,上行分成左右两个显示区,右显示区四位数码显示计量斗内物料重量，左显示区两位数码指示当前状态或罐数。
下行显示配方序号、物料序号、物料用量、定值等信息。
3．指示灯面板上有七个指示灯，用于指示当前状态。
●“自动”指示灯亮表明当前处于“自动”状态。
●“上料”指示灯亮表明正在上料。
●“左卸料”指示灯亮表明正在左卸料。
●“右卸料”指示灯亮表明正在右卸料。
●“暂停”指示灯亮表明上料或卸料过程被暂停。
●“信号异常”指示灯亮表明传感器的输出信号不正常,说明传感器有故障或者接线有问题，请及时检查。
●“过压保护”指示灯。
当供电电源超过AC２60Ｖ时，显示窗自动熄灭，过压指示灯亮时。
此时请用户先立刻断掉仪表供电电源,再检查电路，尤其是零线。
恢复正常供电后，再给仪表上电。
4．按键按键分为三类,分别是功能键,数字键和编辑键。
1) 功能键键:按该键，可以切换“自动”和“手动”两个状态。
键:在“手动”状态下，按该键，查看修改选择配方。
键：在“手动”状态下，按该键,查看修改参数。
键：在“手动”状态下,按该键，查看修改落差。
键：在“手动”状态下,按该键,则将显示重量置零，即校零点。
在“自动”状态下，按该键,则将显示的配料罐数清零。
键:在“手动”状态下,按该键，进行校秤校准操作。
健:在“手动”状态下，按该键，进入自检调试状态,检查输入输出。
键：按该键，切换显示传感器的信号电压，用于检查传感器故障。
2) 数字键－-- 十个数字键,用于输入数字。
3) 编辑键启停 配方 设置 落差 校准 复零 信自检 09左移键：在编辑修改状态，向左移动闪烁位。
右移键:在编辑修改状态，按该键进入下一级，或向右移动闪烁位。
键：确认并存储当前信息,退出当前状态，并返回到上一级状态。
5． 通用按键操作规则。
设置配方,参数等操作都需要输入数字。
数字输入的通用规则是：当显示窗中有某位数字闪烁时，则意味着该位数字是可以修改的，此时直接按数字键，即可以更改该位数值。
按移动键 则可以左右移动待修改位(闪烁位)的位置。
按 键确认输入内容,并返回上一级。
为了防止无关人员乱动,校准、设置配方、设置参数等需要输入密码。
当显示窗显示字母“PPP Ｐ”时,提示用户输入密码,此时请输入控制器密码“1确认 确认 确认２00”,并按键确认输入。
校称操作配料机在使用前必须先进行校称操作，校称完成后控制器才能显示正确的称重数据。
校称操作分为校零点和校准两步。
1．校零点:先将称量斗卸空，控制器处于“手动”状态下(即显示窗“罐数”处显示字母“C”），按键，显示窗的称重值即显示为零。
校零点操作完成。
复零2．校准:先将称量斗加载标准砝码(或已知重量物品如水泥、人等）至满量程（或尽量多)。
配料控制器处于“手动”称重状态下操作(即显示窗“罐数”处显示字母“Ｃ”）。
序号操作显示窗(第一行) 作用1 按键提示输入密码2 按数字键输入“1200”输入密码“1200”３按键确认密码，进入校准操作４按数字键输入料斗内物品重量。
（例如输入12０公斤) 根据输入的重量，校准内部标定比例。
５按键如果校称正确,则返回手动状态，称重显示正确重量确认输入的数据,完成“校准”操作,返回手动状态。
6 如果校准有问题,则显示提示校准有错误,X代表错误代码1，2,37 如果出现了第６步,按键返回手动状态,原称重值不变确认错误提示,返回手动状态。
校准 C P P P PC 1 2 0 0确认JF 0 0 0 0JF 0 1 2 0确认C 1 2 0JF E r r X确认 C 1 8 0在校准时，显示窗第二行自动显示传感器信号电压，如图,其中XX.ＸX是控制器检测到的传感器的信号电压,单位是mv(毫伏),供用户校准时参考。
3．注意：如果出现校准错误提示，则说明校准过程有错误。
如下：显示故障号原因解决方法第4步没有输入物品重量值按正确步骤重新校准“信号异常”指示灯亮某只传感器损坏,重量和信号电压不成正比关系。
观察信号电压,逐只检查或更换传感器，正常后重新校准。
“信号异常”指示灯亮传感器问题,一般是传感器连接线断路或短路，信号电压不随重量变化。
检查传感器连接线,并观察信号电压,正常后重新校准。
U X X．X X JF E r r XJF E r r 1 JF E r r 2 JF E r r 3配方管理YT12０0C 配料控制器可以设置9种配方，并保存,断电后也不会丢失信息。
管理人员可以一次设定存储多种所用配方。
配料时，操作人员只需要根据实际需要按照序号选择相应配方即可。
Y Ｔ1２０0Ｃ配料控制器在“手动”状态时,显示窗的第二行显示当前使用的配方序号，并滚动显示该配方的料号和对应用量设定值。
用户应在开始自动配料前先检查配方是否正确。
对每种配方用户可以方便直观的查看修改定值。
1． 设定配方：Y Ｔ1200Ｃ配料控制器处于“手动”状态下操作（即显示窗“罐数”处显示字母“C ” )。
序号 操作显示作用 1 按 键 提示输入密码 2按数字键输入“1200”输入密码“1200”配方 CP P P P C1 2 0 0３按键第一行显示出字母“PF ”；第二行的配方号闪烁确认密码,进入配方操作4 按数字键输入欲设置的配方号第二行滚动显示该配方号的料号及用量设定值 用户查看配方 5 按 键 料号闪烁。
允许输入料号 6 按数字键输入料号 显示新料号和对应设定值 输入料号7 按 键 用量设定值有一位闪烁 允许输入用量设定值 8 按数字键输入用量定值 显示输入的数据输入用量设定值９按 键 料号重新闪烁,并显示新输入的用量设定值确认新值,返回料号输入10 重复以上第⑥－-⑨操作,可以输入各料号物料定值(或直接执行第11步）输入各料号物料定值,四种物料定值输入完毕执行第11步确认 确认 → →11 当料号闪烁时按配方号重新闪烁 确认定值设置完毕，允许设定新的配方12 重复以上第⑷-－⑾步操作,可以设置其它配方定值（或直接执行第13步）查看设置其它配方号的各个设定值13按 键退出配方设置“XX ＸＸ”是称重值返回手动静态称重状态2． 选择新工作配方参照上文“设定配方”操作步骤，执行完第4步,输入欲选择的工作配方后，直接按按键返回即可。
