基于ADS低噪声放大器设计及仿真
ADS是一种通用的射频、微波电路、系统设计和仿真工具，可以用于设计和仿真低噪声放大器。在设计和仿真低噪声放大器时，有几个重要的步骤需要遵循。
首先，需要选择合适的低噪声放大器结构。常见的结构包括共源共栅结构、共源共栅共板结构等。在选择结构时，需考虑频率范围、增益、噪声系数等参数要求。
其次，需要选择适当的放大器器件。可以选择P摄放大器、N型放大器、电离横流晶体管（HEMT）等。在选择器件时，需考虑器件的噪声系数、增益特性、非线性特性等。
接下来，进行电路设计。可以利用ADS提供的电路设计工具来设计低噪声放大器的电路。根据选择的放大器结构和器件来设计电路的拓扑结构和参数。
设计完成后，需要进行电路的仿真。可以利用ADS提供的仿真工具来仿真电路的性能。通过仿真可以调整电路参数，优化低噪声放大器的性能。
在进行仿真时，可以分别对放大器的增益、噪声系数和非线性特性进行仿真。可以通过特定的测试电路来测试放大器的增益和噪声系数，并分别将测试结果与设计指标进行比较。
在进行仿真时，还可以调整放大器的输入和输出匹配网络，以优化放大器的频率响应和增益。可以逐步调整匹配网络的参数，并进行反复的仿真和优化，直到满足设计要求。 最后，还可以进行电路的布局和布线设计。可以利用ADS提供的布局工具来设计电路的布局和布线。通过优化布局和布线，可以减少电路的电磁干扰和信号损耗，提高低噪声放大器的性能。
综上所述，基于ADS进行低噪声放大器的设计和仿真可以帮助工程师快速设计出满足要求的低噪声放大器，并通过仿真来测试和优化放大器的性能。
２００８年第６期 （总第１ ５０期） 光通信研究 ＳＴＵＤＹ ＯＮ ０ＰＴＩＣＡＬ Ｃ０ＭＭＵＮＩＣＡＴ１０ＮＳ ２００８ （Ｓｕｍ．ＮＯ．１５０）

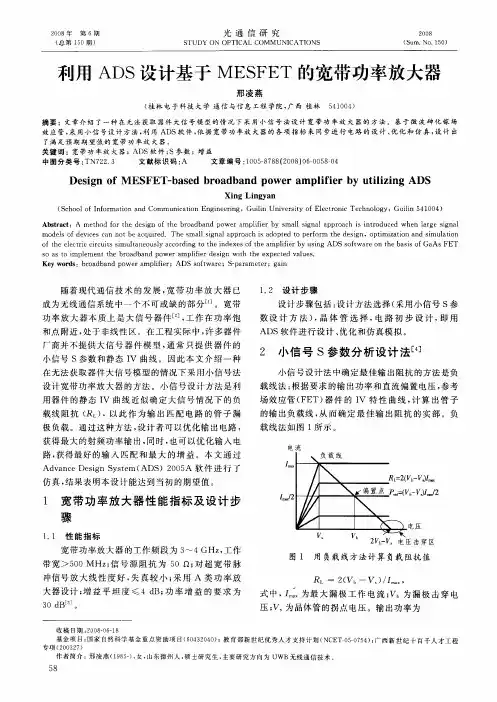

利用ＡＤＳ设计基于ＭＥＳＦＥＴ的宽带功率放大器
邢凌燕 （桂林电子科技大学通信与信息工程学院，广西桂林５４１００４）
摘要：文章介绍了一种在无法获取器件大信号模型的情况下采用小信号法设计宽带功率放大器的方法。基于微波砷化镓场 效应管，采用小信号设计方法，利用ＡＤＳ软件，依据宽带功率放大器的各项指标来同步进行电路的设计、优化和仿真，设计出 了满足预期期望值的宽带功率放大器。 关键词：宽带功率放大器；ＡＤＳ软件；Ｓ参数；增益 中图分类号：ＴＮ７２２．３ 文献标识码：Ａ 文章编号：１００５—８７８８（２００８）０６—００５８ ０４
Ｄｅｓｉｇｎ ｏｆ ＭＥＳＦＥＴ—ｂａｓｅｄ ｂｒｏａｄｂａｎｄ ｐｏｗｅｒ ａｍｐｌｉｆｉｅｒ ｂｙ ｕｔｉｌｉｚｉｎｇ ＡＤＳ
Ｘｉｎｇ Ｌｉｎｇｙａｎ （Ｓｃｈｏｏｌ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ ａｎｄ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕｉｌｉｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕｉｌｉｎ ５４１００４）
Ａｂｓｔｒａｃｔ：Ａ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｂｒｏａｄｂａｎｄ ｐｏｗｅｒ ａｍｐｌｉｆｉｅｒ ｂｙ ｓｍａｌｌ ｓｉｇｎａｌ ａｐｐｒｏａｃｈ ｉｓ ｉｎｔｒｏｄｕｃｅｄ ｗｈｅｎ ｌａｒｇｅ ｓｉｇｎａｌ ｍｏｄｅｌｓ ｏｆ ｄｅｖｉｃｅｓ ｃａｎ ｎｏｔ ｂｅ ａｃｑｕｉｒｅｄ．Ｔｈｅ ｓｍａｌｌ ｓｉｇｎａｌ ａｐｐｒｏａｃｈ ｉｓ ａｄｏｐｔｅｄ ｔＯ ｐｅｒｆｏｒｍ ｔｈｅ ｄｅｓｉｇｎ，ｏｐｔｉｍｉｚａｔｉｏｎ ａｎｄ ｓｉｍｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃ ｃｉｒｃｕｉｔｓ ｓｉｍｕｌｔａｎｅｏｕｓｌｙ ａｃｃｏｒｄｉｎｇ ｔＯ ｔｈｅ ｉｎｄｅｘｅｓ ｏｆ ｔｈｅ ａｍｐｌｉｆｉｅｒ ｂｙ ｕｓｉｎｇ ＡＤＳ ｓｏｆｔｗａｒｅ ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ＧａＡｓ ＦＥＴ ＳＯ ａｓ ｔｏ ｉｍｐｌｅｍｅｎｔ ｔｈｅ ｂｒｏａｄｂａｎｄ ｐｏｗｅｒ ａｍｐｌｉｆｉｅｒ ｄｅｓｉｇｎ ｗｉｔｈ ｔｈｅ ｅｘｐｅｃｔｅｄ ｖａｌｕｅｓ． Ｋｅｙ ｗｏｒｄｓ：ｂｒｏａｄｂａｎｄ ｐｏｗｅｒ ａｍｐｌｉｆｉｅｒ；ＡＤＳ ｓｏｆｔｗａｒｅ；Ｓ—ｐａｒａｍｅｔｅｒ；ｇａｉｎ

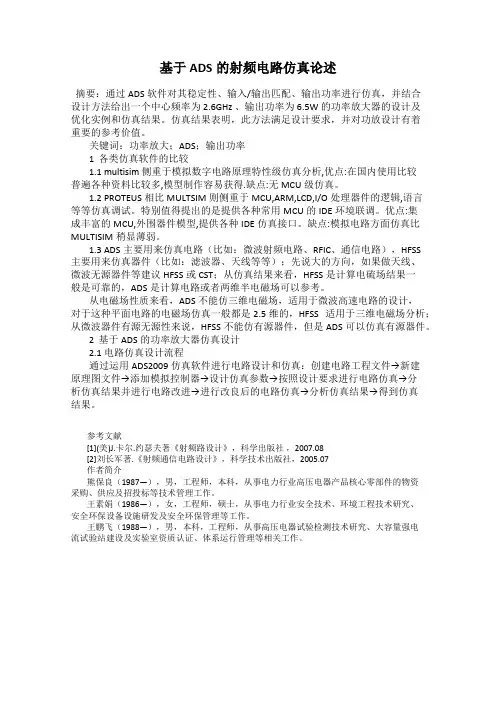

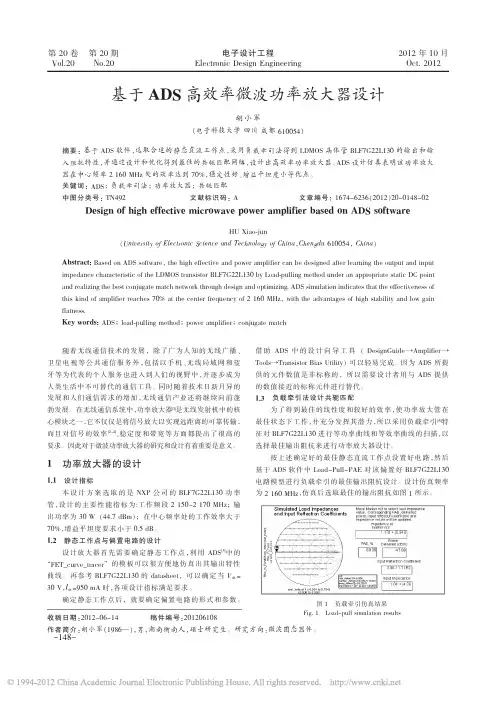

基于ADS的射频电路仿真论述
摘要：通过ADS软件对其稳定性、输入/输出匹配、输出功率进行仿真，并结合设计方法给出一个中心频率为 2.6GHz 、输出功率为 6.5W 的功率放大器的设计及优化实例和仿真结果。仿真结果表明，此方法满足设计要求，并对功放设计有着重要的参考价值。
关键词：功率放大；ADS；输出功率
1 各类仿真软件的比较
1.1 multisim 侧重于模拟数字电路原理特性级仿真分析,优点:在国内使用比较普遍各种资料比较多,模型制作容易获得.缺点:无MCU级仿真。
1.2 PROTEUS 相比MULTSIM则侧重于MCU,ARM,LCD,I/O处理器件的逻辑,语言等等仿真调试。特别值得提出的是提供各种常用MCU的IDE环境联调。优点:集成丰富的MCU,外围器件模型,提供各种IDE仿真接口。缺点:模拟电路方面仿真比MULTISIM稍显薄弱。
1.3 ADS主要用来仿真电路（比如：微波射频电路、RFIC、通信电路），HFSS主要用来仿真器件（比如：滤波器、天线等等）；先说大的方向，如果做天线、微波无源器件等建议HFSS或CST；从仿真结果来看，HFSS是计算电硫场结果一般是可靠的，ADS是计算电路或者两维半电磁场可以参考。
从电磁场性质来看，ADS不能仿三维电磁场，适用于微波高速电路的设计，对于这种平面电路的电磁场仿真一般都是2.5维的，HFSS 适用于三维电磁场分析；从微波器件有源无源性来说，HFSS不能仿有源器件，但是ADS可以仿真有源器件。
2 基于ADS的功率放大器仿真设计
2.1 电路仿真设计流程
通过运用ADS2009仿真软件进行电路设计和仿真：创建电路工程文件→新建原理图文件→添加模拟控制器→设计仿真参数→按照设计要求进行电路仿真→分析仿真结果并进行电路改进→进行改良后的电路仿真→分析仿真结果→得到仿真结果。
1
实验一
微波滤波器的设计
制作与调试蓝天微波工作室
（一）实验目的
了解微波滤波电路的原理及设计方法。
学习使用ADS软件进行微波电路的设
计，优化，仿真。
掌握微带滤波器的制作及调试方法。
蓝天微波工作室
2
（二）实验内容
使用ADS软件设计一个微带带通滤波
器，并对其参数进行优化、仿真。根据软件设计的结果绘制电路版图，并加工成电路板。对加工好的电路进行调试，使其满足设计要求。蓝天微波工作室
（三）微带滤波器的技术指标
通带边界频率与通带内衰减、起伏
阻带边界频率与阻带衰减
通带的输入电压驻波比
通带内相移与群时延
寄生通带
3
（三）微带滤波器的技术指标
（续）
前两项是描述衰减特性的，是滤波器的主要技术指标，决定了滤波器的性能和种类(高通、低通、带通、带阻等)。
输入电压驻波比描述了滤波器的反射损耗的大小。群时延是指网络的相移随频率的变化率，定义为
dΥ/df，群时延为常数时，信号通过网络才不会产生
相位失真。
寄生通带是由于分布参数传输线的周期性频率特性引
起的，它是离设计通带一定距离处又出现的通带，设计时要避免阻带内出现寄生通带。
（四）ADS软件的使用
本节内容是介绍使用ADS软件设计微带
带通滤波器的方法：包括原理图绘制，
电路参数的优化、仿真，版图的仿真
等。
下面开始按顺序详细介绍ADS软件的使
用方法。
蓝天微波工作室
4
ADS软件的启动
启动ADS进入如下界面
创建新的工程文件
点击File->New Project设置工程文件名
称（本例中为Filter）及存储路径
点击Length Unit设置长度单位为毫米
5
创建新的工程文件（续）
工程文件创建完毕后主窗口变为下图
