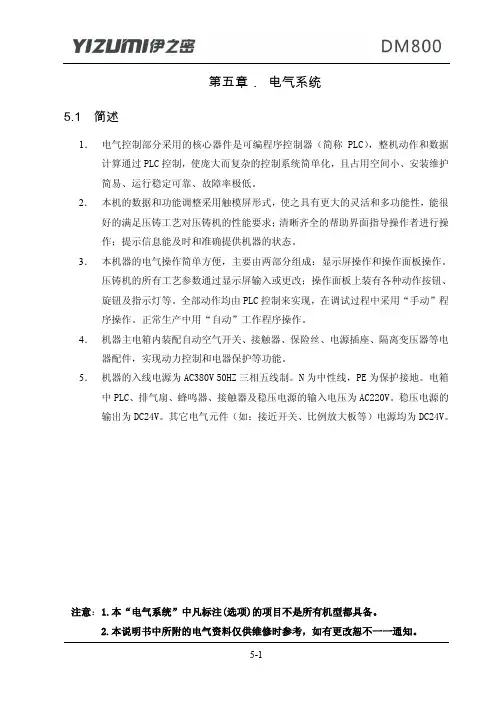

5-1 第五章． 电气系统
5.1 简述 1． 电气控制部分采用的核心器件是可编程序控制器（简称PLC），整机动作和数据计算通过PLC控制，使庞大而复杂的控制系统简单化，且占用空间小、安装维护简易、运行稳定可靠、故障率极低。 2． 本机的数据和功能调整采用触模屏形式，使之具有更大的灵活和多功能性，能很好的满足压铸工艺对压铸机的性能要求；清晰齐全的帮助界面指导操作者进行操作；提示信息能及时和准确提供机器的状态。 3． 本机器的电气操作简单方便，主要由两部分组成：显示屏操作和操作面板操作。压铸机的所有工艺参数通过显示屏输入或更改；操作面板上装有各种动作按钮、旋钮及指示灯等。全部动作均由PLC控制来实现，在调试过程中采用“手动”程序操作。正常生产中用“自动”工作程序操作。 4． 机器主电箱内装配自动空气开关、接触器、保险丝、电源插座、隔离变压器等电器配件，实现动力控制和电器保护等功能。 5． 机器的入线电源为AC380V 50HZ三相五线制。N为中性线，PE为保护接地。电箱中PLC、排气扇、蜂鸣器、接触器及稳压电源的输入电压为AC220V。稳压电源的输出为DC24V。其它电气元件（如：接近开关、比例放大板等）电源均为DC24V。 注意：1.本“电气系统”中凡标注(选项)的项目不是所有机型都具备。 2.本说明书中所附的电气资料仅供维修时参考，如有更改恕不一一通知。
5-2 5.2 电气原理图 DM800原理图（1）
5-3 DM800原理图（2）
5-4 DM800原理图（3）
5-5 DM800原理图（4）
5-6 DM800原理图（5）
5-7 DM800原理图（6）
5-8 DM800原理图（7）
5-9 DM800原理图（8）
5-10 DM800原理图（9）
5-11 5.3．主电箱面板功能说明 5.3.1主电箱门面板布置图
5.3.2功能表
1 操作终端（触摸屏） 亮 设定及显示各种工艺参数。报警信息显示。 暗 屏幕保护或无电源。 2 压力电流表 指针 显示当前压力比例阀的电流大小。 3 流量电流表 指针 显示当前流量比例阀的电流大小。
