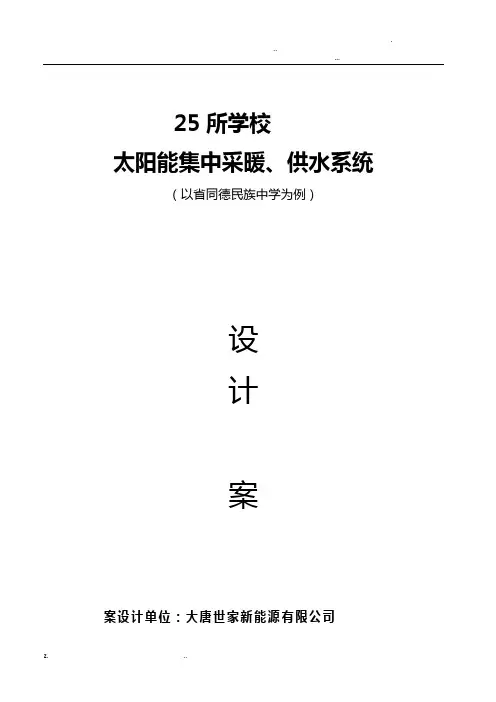

25所学校太阳能集中采暖、供水系统（以省同德民族中学为例）设计案案设计单位：大唐世家新能源有限公司日期：2009年5月6日目录一、工程设计二、工程造价三、施工案及组织管理四、系统投资经济评估五、售后服务及承诺六、企业简介七，系统防雷及抗风措施八、资质证书附件一，近年来主要工程业绩附件二，省25所所学校报价一，工程设计1、项目概况项目名称：省同德民族中学太阳能集中采暖、供水系统；用水类型：单位4200人生活热水和供暖用水量：70吨生活用水，160吨为供暖用水用水式：采暖期每每人次40升洗浴（按700人计算）、每日每人次10升生活用水和提供45%采暖热能所需介质水。
采暖期外，每日每人次50升用水。
建筑类型：平顶集热器设计倾角45度2、设计标准GB50015-2003 《建筑给水排水设计规》GB50057-1994 《建筑物防雷设计规》2000版GB 50171－92 《电气装置安装工程盘、柜及二次回路结线施工及验收规》GB50242－2002 《建筑给水排水及采暖工程施工质量验收规》GB50303－2002 《建筑电气工程施工质量验收规》GB 50345－2004 《屋面工程技术规》GB/T12936-91 《太阳能热利用术语》GB/T17581-1998 《真空管太阳集热器》GB/T18713-2002 《太阳能热水系统设计、安装及工程验收技术规》GBJ17-88 《钢结构设计规》GB/T18708-2002 《家用太阳热水系统设计热性能试验法》NY/T513-2002 《家用太阳热水器电辅助热源》NY/T514-2002 《家用太阳热水器储水箱》GB4272-92 《设备及管道保温技术通则》GBJ9-87 《建筑载荷规》DB63/743－2008 《省民用建筑太阳能热水系统应用技术规程》3、设计气象参数依据3000米以上的地区占全省总面积的90%以上。
因海拔高，大气稀薄，加之气候干燥，少雨，大气透明度好，日照时间长，太阳能资源丰富。
住宅楼太阳能热水工程辅助加热系统设计与实战案例分析 (1) 工程概况北京某回迁安置房项目，均为小高层住宅，建筑层高11层，地下一层，一梯两户南北通透小户型，屋顶为坡屋面，坡屋面与楼顶结构板之间为设备夹层。
太阳能热水系统采用集中集热—集中贮热—集中辅热—集中供热至各户的大集中式直接加热系统，太阳能系统采用全玻璃真空管集热器；贮热水箱采用矩形模压板焊接不锈钢保温水箱和恒温水箱，采用空气源热泵辅助加热系统，供热水采用变频增压供热水系统等。
太阳能集热器安装与南向的坡屋面上，储热水箱和恒温供热水箱放置于屋顶的设备夹层中，空气源辅助加热设备为2台15匹机组，设计院设计放置在设备夹层中储热水箱旁，空气源热泵热泵机组的换风量经过计算，由2台大功率风机（920转/分钟，小时风量9800立方，功率0.5KW）强制为热泵机组进行通风。
恒温水箱由变频器控制的增压泵24小时供应生活热水。
系统原理图见案例图5-1-1。
案例图 5-1-1 太阳能与热泵辅热系统原理图(2) 系统问题该项目由设计院负责设计，太阳能厂家按照设计院投标中标后，按照设计院设计图纸施工，在设备安装完毕后，进行系统试运行调试过程中，发现热泵运行时噪音很大，将会对设备下方住户的日常生活产生加大影响。
太阳能施工厂家将情况反应给监理和甲方。
（3）故障排查系统运行后噪声超标将直接将影响设备间下方居民的正常生活。
为此，项目的甲方、设计院、总监、总包、分包等单位进行了技术的会商，并委托施工单位进行原因分析及故障排除。
经现场噪声测定，当热泵机组开启后，设备间下方住户室内噪声测定值约为43-46分贝。
当强制通风风机启动后，室内噪声测定值达到了50分贝。
设备间下方两侧的住户和设备正下方第两层的住户的室内噪声测定值也分别超过了45分贝。
(4) 原因分析经技术人员现场排查测试，发现热泵机组噪音来自以下三个方面：一是热泵压缩机自身的运行噪声，此噪音是不可避免的；二是热泵机组传递给热泵承重梁又传递到建筑墙体的噪音。
太阳能联供系统——供热、采暖、制冷（希奥特敦煌案例）中装希奥特太阳能联供系统技术简介中装希奥特能源科技有限公司⾸创“太阳能建筑供热/采暖/制冷联供系统”，是由公司多项专利技术：注⽔式承压循环玻璃真空集热管集热模块、电磁感应加热装置、多腔体分层蓄热系统及溴化锂吸收式制冷机组（中装希奥特与⽇本三洋公司定制产品）/远程智能控制系统优化组合⽽成，不仅提⾼太阳能保证率（希奥特办公建筑太阳能保证率70％），⽽且实现太阳能低品位热源制冷，填补了太阳能低品位热源制冷技术空⽩。
⽬前围绕该技术已经获得8项授权的专利，并于2013年获得国家科技成果，为该⾏业⽬前唯⼀国家科技成果。
因地制宜推⼴太阳能供暖制冷技术/太阳能联供系统技术中装希奥特公司于2015年2⽉参与《国家太阳能光热“⼗三五”规划专题研究》起草⼯作，提出在⼗三五期间建设200座太阳能供暖／制冷/供热联供⽰范⼯程的建议，在《太阳能利⽤⼗三五规划（征求意见稿）修改建议》中明确为“⿎励建设新能源⽰范城市和新能源应⽤产业园区、绿⾊能源⽰范县、区，建设200个太阳能全年综合利⽤的供热、供暖、制冷⽰范项⽬。
”太阳能联供系统敦煌市新能源产业⽰范基地应⽤案例敦煌市新能源产业⽰范基地，⾸航光热发电站⼚前区综合办公楼、宿舍建筑⾯积7480m2，于2017年底配置了中装希奥特太阳能供热-采暖-制冷系统，此项⽬是继⼤连可再⽣能源⽰范⼯程之后国内第⼆座太阳能联供系统。
⼤连市可再⽣能源⽰范⼯程——国内⾸座太阳能三联供系统（供热/采暖/制冷）敦煌市新能源产业⽰范基——（供热/采暖/制冷）该系统涵盖了多项专利技术并于2013年获得国家科技成果。
太阳能专利集热模块：187组（785.4平⽶），13度安装；专利分层蓄热⽔箱：105m3；专利电磁辅助加热500kW及500kW低温热源溴冷机组。
建筑冬季供暖室温设置20°，夏季制冷室温度设置25~26°，全年⽣活热⽔供应，年均⽇供⽔24吨（45°热⽔）。
8.9 太阳能热水系统设计实例8.9.1 设计施工说明一、设计依据（1）《建筑给水排水设计规范》GB 50015-2003（2）《民用建筑太阳能热水系统应用技术规范》（3）《太阳能热水系统设计、安装及工程验收技术规范》GB/T 18713-2002二、设计参数1、气象参数年太阳辐照量：水平面4657.516 MJ/m2，30°倾角表面4913.953 MJ/m2年平均日辐射量：12.736MJ/m2，31.4°倾角表面13.447 MJ/m2年平均每日的日照小时数：5.5h；年平均温度：15.7℃2、热水设计参数日最高用水定额100 L/(人·d )日平均用水定额60 L/(人·d )设计热水温度：60℃设计冷水温度：17℃3、常规能源费用电价：0.61元/kW·h（2009年价格）天然气价格：2.5元/m3（2009年价格）4、太阳能集热器性能参数集热器类型：真空管集热器集热器规格：1.81m2三、工程概况（1）建筑说明本工程位于上海某住宅小区，上海的地理位置为：北纬31°10’，东经121°26；该’建筑为两层别墅，正南朝向，为坡面屋顶，建筑面积：250m2，一层有一个卫生间一个厨房，二层有两个卫生间，热水用水点共有8个。
（2）生活热水供应设计太阳热水系统为局部（独立）间接供水系统，24小时全日供应热水，设置单水箱既作为贮热水箱又作为供水箱；太阳能集热器通过预埋件以嵌入式安装在坡屋面上；水箱等放置在底层车库内，辅助热源为电加热器。
8.9.2热水系统负荷计算1、用水人数该别墅用水人数为5人计。
2、系统日耗热量、热水量计算（1）系统设计日用热水量qqmrdr式中q rd—设计日热水量，L/d；q r — 热水用水定额，L/(b ·d )；m — 用水计算单位人数，人数。
则 d L q rd /500=（2）系统平均日用热水量q W ar Q m =式中 Q W — 平均日用热水量 L/d ；q ar — 日平均用水定额，L/(人·d )；m — 用水计算单位人数，5人；取m=5人；q ar =60L/(b ·d )；则 Q W =300 L/d（3）设计小时耗热量计算、设计小时热水量计算设计小时耗热量：h ()86400r r L h mq c t t Q K ρ-= 式中 Q h — 设计小时热耗量，W ；m — 用水计算单位人数，5人；q r — 热水用水定额，100L/(人·d )；c — 水的比热容，c=4187J/(㎏·ºC)；ρ — 热水密度，㎏/L ；t r — 热水温度；t L — 冷水温度；K h — 小时变化系数，通过表查取别墅的小时变化系数为4.21。
太阳能集中热水系统设计实例与分析摘要通过太阳能集中热水系统在住宅小区的设计实例,介绍其工作原理、设计要点以及在实际工程中的可行性。
关键词太阳能集中热水实例前言目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的发展，家用太阳能热水器走进了千家万户。
太阳能热水器具有节约能源、减少环境污染、使用方便、经济效益明显等优点。
据资料显示:河北省年平均日照量在2400~3100小时之间,太阳能的利用具有很大的潜力。
但是有些项目太阳能热水系统尚未完全纳入建筑设计,一些住户在购买商品房后只能各自安装太阳能热水器。
由于没有统一的规划, 太阳能热水器在布置上很零散，不仅可靠性差，而且影响建筑整体美观。
若采取统一设计，集中规划，将会使这一状况得到有效改观。
现结合保定市新一代高层居住区（C区）二期工程中12#楼太阳能集中热水系统来进行方案阐述和应用分析。
1工程概况本工程热水量要求每户按100升/日计算，跃层的按两户设计，单身公寓按一套设计。
12#楼四个单元合计90户。
一单元合计36户，二单元合计32户，一、二单元合为一个系统，总用水户数共68户，设计用水量6.8吨/日。
三单元合计28户，四单元合计32户，三、四单元合为一个系统，总用水户数共60户,设计用水量6吨/日。
供水温度：50ºC；设计恒温水箱水温为50ºC;供水时间：全天24小时；辅助电加热：本工程将电加热和储热水箱分离，通过循环水泵使水在水箱和加热装置间进行循环，既可以提高电加热的使用寿命，也方便维修；给水系统：主管路采用变频及循环给水，保证主管路中的水恒为热水；冷水计算温度：当地地表水温为10-15 ºC，取10ºC(以春秋季节计算)。
2太阳能系统运行原理考虑到每套太阳能控制系统在楼顶，对系统的监控比较麻烦，并且考虑到强任凤彦，男，1969年1月，大学，高级工程师电和弱电分离等因素，本工程设计远程控制显示器及楼顶强电控制柜，根据控制目的配置一套远程监控控制显示器放置在楼内值班室或控制室内（距屋顶1000米范围以内）。
太阳能热水集中供热系统设计实例分析摘要本文首先简要介绍了太阳能热水集中供热系统的应用现状及原理，指出了太阳能热水集中供热系统在供热效率和节能环保等方面的重要作用。
通过某学校太阳能供热系统设计实例分析，对系统设计原则和集热器选型进行了总结和归纳，为相关工程设计实践提供了参考。
关键词太阳能供热系统、电辅加热、集热循环、集热器引言太阳能作为一种安全、经济、方便、卫生的清洁能源，在当今世界的能源危机中，越来越受到重视，得到多种途径的开发利用。
我国大力提倡环境保护和能源节约，使得太阳能技术得到长足的发展。
本文通过某职业教育中心工程中太阳能热水集中供热系统的应用实例分析，对系统设计原则和集热器选型进行了总结，可以作为相关设计工作的参考。
一、太阳能供热系统特点及组成太阳能热水供热系统是利用太阳能集热器收集太阳辐射能把水加热的一种装置，是目前太阳热能应用发展中极具经济价值、技术较为成熟的一项应用产品。
供热系统一般主要由集热器、储水箱、循环水泵、连接管路和控制中心等部分组成。
连续供水集中太阳能热水系统具有供水品质好、节能环保、便于管理、使用费用低等特点，值得广泛推广应用。
工程设计实例分析某职教中心工程总建筑面积约12.5万平方米。
一期建筑面积6.6万平方米，二期建筑面积5.9万平方米。
其中，1#、2#宿舍楼均为地上六层，建筑高度23.6米，采用屋顶太阳能集热系统供各层公共浴室学生洗浴用水。
用水总量计算根据《民用建筑太阳能热水系统工程技术手册》相关用水规定，确定生活用水量。
本工程中单体宿舍容纳在校学生3200人，每层设男女浴室各2间。
取设计标准40升/人计算，供水模式为全天供水，太阳能系统日供热水100吨。
系统配置某职教中心工程，单体宿舍是以中部连廊为对称中心南北两侧功能对称的h型宿舍建筑。
设计中于每侧公共浴室上方屋面处设一太阳能水箱间。
单侧水箱间内设备配置如下：不锈钢水箱，有效容积为25m3，2台（贮热水箱和保温水箱）。
XX医院的太阳能热水系统设计方案实例一、系统概况本系统是专为XX医院设计生产安装的、晴好天气状况下日产120吨60度热水的太阳能热水系统。
系统配置有470块热管式太阳能集热器、一个120吨储热水箱、一套德国西门子系统智能控制器、不锈钢系统管路、一台归丽晶水处理器、两台格兰富太阳能循环水泵、两台格兰富供热水水泵以及水箱补水电磁阀和铸钢阀门管配件等。
系统的热管集热器安装在屋面上，在B区14层屋面停机坪两侧有廊架对称屋檐式太阳能支架，每侧的廊架上安装355块热管式集热器。
楼面不锈钢管道采用串、并联的连接方式与集热器完成加热循环。
楼顶热管集热器和不锈钢管道设有两个温度采集点。
系统采集的集热器出口端的温度升高后会与储热水箱的温度产生温度差来自动完成循环加热。
不锈钢管路的末端循环管道温度主要完成冬季系统的防冻保护措施（冬季运行模式）。
系统的120吨储热水箱、格兰富水泵、水箱补水电磁阀、德国西门子智能控制系统、系统动力柜均安装在地下室负二层设备间。
补水电磁阀根据储热水箱的液位自动给水箱补水；格兰富太阳能循环泵通过在集热器温度和储热水箱温度之间设定的温差自动启停，来完成一个循环次的热量采集，给储热水箱加温。
格兰富供热水泵会把储热水箱的热水送到汽水换热器，经过汽水换热器后，恒压、稳定的进入到办公区和病房区的每一个用水点。
三、系统工作原理3.1太阳能加热原理：正常情况下，太阳能集热系统采用温差循环的方式给水箱加热：如原理图（附后）所示：在光照条件下，太阳能集热器内的热媒（本系统热媒为自来水）被加热。
当太阳能集热器出口水温T1超过储热水箱循环温度T2的温差大于上限设定值(可调节，本系统默认值为10℃)时，格兰富太阳能循环泵自动启动；当太阳能集热器出口水温T1超过储热水箱循环温度T2的下限设定值(可调节，本系统默认值为5℃)时，太阳能循环泵自动停止。
3.2太阳能系统供热原理：3.2.1：当储热水箱的温度高于水箱设定的最低温度且水箱的水位高于最低水位时，格兰富供热水泵（ABB变频器设为恒压）自动启动，将储热水箱的热水送到汽水换热器（换热器可自动检测，自动加温），经过分水器进入楼内办公区和病房区里的每个用水点；3.2.2：当储热水箱的温度低于水箱设定的最低温度(或水箱的水位低于最低水位时)。

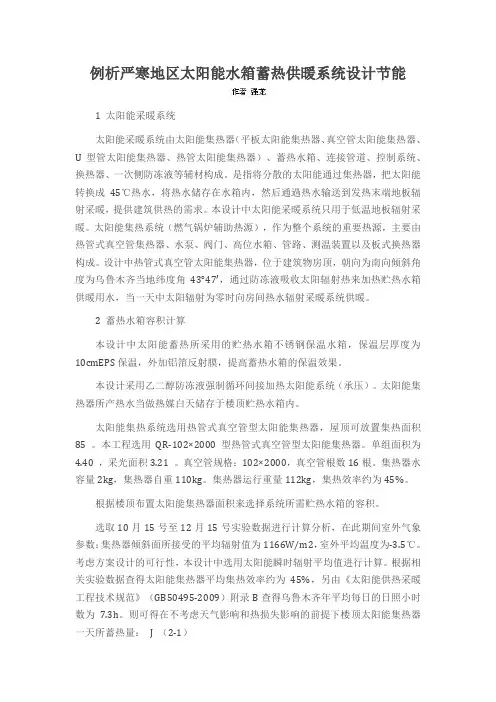

例析严寒地区太阳能水箱蓄热供暖系统设计节能1 太阳能采暖系统太阳能采暖系统由太阳能集热器（平板太阳能集热器、真空管太阳能集热器、U型管太阳能集热器、热管太阳能集热器）、蓄热水箱、连接管道、控制系统、换热器、一次侧防冻液等辅材构成。
是指将分散的太阳能通过集热器，把太阳能转换成45℃热水，将热水储存在水箱内，然后通過热水输送到发热末端地板辐射采暖，提供建筑供热的需求。
本设计中太阳能采暖系统只用于低温地板辐射采暖。
太阳能集热系统（燃气锅炉辅助热源），作为整个系统的重要热源，主要由热管式真空管集热器、水泵、阀门、高位水箱、管路、测温装置以及板式换热器构成。
设计中热管式真空管太阳能集热器，位于建筑物房顶，朝向为南向倾斜角度为乌鲁木齐当地纬度角43°47′，通过防冻液吸收太阳辐射热来加热贮热水箱供暖用水，当一天中太阳辐射为零时向房间热水辐射采暖系统供暖。
2 蓄热水箱容积计算本设计中太阳能蓄热所采用的贮热水箱不锈钢保温水箱，保温层厚度为10cmEPS保温，外加铝箔反射膜，提高蓄热水箱的保温效果。
本设计采用乙二醇防冻液强制循环间接加热太阳能系统（承压）。
太阳能集热器所产热水当做热媒白天储存于楼顶贮热水箱内。
太阳能集热系统选用热管式真空管型太阳能集热器，屋顶可放置集热面积85 。
本工程选用QR-102×2000型热管式真空管型太阳能集热器。
单组面积为4.40 ，采光面积3.21 。
真空管规格：102×2000，真空管根数16根。
集热器水容量2kg，集热器自重110kg。
集热器运行重量112kg，集热效率约为45%。
根据楼顶布置太阳能集热器面积来选择系统所需贮热水箱的容积。
选取10月15号至12月15号实验数据进行计算分析，在此期间室外气象参数：集热器倾斜面所接受的平均辐射值为1166W/m2，室外平均温度为-3.5℃。
考虑方案设计的可行性，本设计中选用太阳能瞬时辐射平均值进行计算。
根据相关实验数据查得太阳能集热器平均集热效率约为45%，另由《太阳能供热采暖工程技术规范》（GB50495-2009）附录B查得乌鲁木齐年平均每日的日照小时数为7.3h。
太阳能供热采暖工程案例介绍太阳能供热采暖工程案例--北京门头沟区妙峰山镇樱桃沟村民居太阳能热水采暖项目 1. 项目概况, 项目名称北京门头沟区妙峰山镇樱桃沟村民居太阳能热水采暖项目 , 建设背景北京门头沟区妙峰山镇樱桃沟村是北京社会主义新农村建设改造首批示范村，改造建筑总面积16000平方米。
改造后的82套民居建筑依山坐落，洋溢着淳朴的北方乡村民俗建筑风情，百姓生活硬件设施条件改善有了质的飞跃。
平均200平方米的二层独栋式建筑，双卫生间设计，热水及采暖配套清洁能源—太阳能集热电辅助热源供给。
, 项目业主单位北京门头沟区妙峰山镇樱桃沟村村委会, 承建单位北京天鸣阳光太阳能科技有限公司, 项目建设时间2005年9月—2008年10月, 项目规模总建筑面积16000?，最大单户建筑面积947?，最小单户建筑面积104?，平均单户建筑面积200?，安装太阳能集热面积3200?，平均单户安装太阳能集热面积40?。
, 建筑类型和节能措施二层独栋式砖混结构建筑，建筑面积平均200?，现浇坡屋顶，双层玻璃塑钢窗，外墙为370mm黏土空心砖墙，二层坡屋顶内吊石膏板平顶，上面满铺50mm岩棉板保温。
供暖末端采用低温热水地板辐射采暖系统。
12. 工程概况以樱桃沟村200?单体民居建筑为例，采用低温热水地板辐射采暖，热源形式为太阳能集热电加热辅助复合分体系统，该系统同时提供用户全年生活热水供应。
(1) 设计参数, 采暖面积及采暖负荷本项目低温热水地板辐射采暖设计供回水温度为40?/30?，室内设计温度为16?，室外设计温度为-9?，节能建筑采暖设计热负荷为50 W/?，建筑耗热量指标为20.6 W/?。
北京地区采暖期为125天。
本建筑采暖面积按160?计算，采暖设计热负荷为50 W/?，电辅助加热功率应配置8kW;建筑耗热量指标为20.6 W/?，采暖期建筑日平均耗热量为3296W/日。
, 热水负荷建筑户均人数按3.0人/户计算，设计最高日用热水定额取100L/人，设计平均日用热水量取50L/人，设计热水温度为45?。
太阳能供热空调系统在建筑中的应用实例中国建筑科学研究院张昕宇郑瑞澄丁世明冯晓梅何涛徐伟邹瑜李忠建研建筑设计研究院有限公司薛明张江华中国建筑技术集团有限公司冯健摘要本文介绍了两个太阳能供热空调系统在建筑中应用的实例，一个系统冬季作为采暖的热源，采用季节蓄热，夏季将热量蓄存在混凝土水池中供冬季采暖使用，太阳能集热系统与玻璃幕墙结合，太阳能提供的热量占建筑物采暖耗热量的25%；一个系统冬季作为采暖的热源，夏季太阳能驱动吸收式制冷机组，提供空调冷源，太阳能集热系统与平屋面结合，太阳能供热空调系统太阳能保证率，太阳能提供的热量占建筑物采暖耗热量的20%，太阳能提供的热量占建筑物空调系统耗能量的50%。
关键词太阳能与建筑结合太阳能供热太阳能空调季节蓄热1 工程概况本工程位于北京市通州区，为中国建筑科学研究院科技园。
由中国建筑科学研究院开发，属于国家建筑节能城市级示范项目。
示范工程总建筑面积9573.98平方米，建筑类型包括办公室和实验室两部分。
本项目示范的内容是可再生能源在建筑中的应用，本项目采用了太阳能和地热能作为空调采暖的冷热源。
根据示范项目的特点，将示范区域划分为南区和北区，因此，可再生能源与建筑结合也采用了不同的方式。
图1为科技园区规划图。
图1科技园区规划图2建筑概况北区南区示范工程采用太阳能和地热能为建筑物提供冬季采暖和夏季空调，要求建筑物本身的能耗处于一个比较低的水平，才能充分体现利用可再生能源的效果。
建筑物围护结构基本情况如下：平均窗墙面积比：0.33聚苯板外保温墙体平均传热系数：0.4 W／(m2·k)。
实验室屋面采用80厚彩色压型钢板(聚氨酯保温夹心)，办公区采用倒置屋面屋面平均传热系数：0.275 W／(m2·k)断热型材铝合金窗（断热铝合金+中空玻璃，LowE 6+16+6），传热系数：2.0 W／(m2·k)断热型材玻璃幕墙的传热系数：2.0 W／(m2·k)保温夹心板钢制门的传热系数：1.5 W／(m2·k)门窗和幕墙的空气渗透性能等级达到国家要求的3级标准根据以上的参数和北京地区的采暖设计条件进行模拟，模拟结果表明，办公区的围护结构节能率为65%以上。
太阳能采暖-制冷-热水三联供系统方案一 、引言近年来，人类社会经济发展迅猛，煤、电、石油、天然气等能源日益短缺，能源危机、环境污染等问题日渐突显，已成为威胁人类生存的头等大事，对新能源的开发利用显得尤为重要，特别是对太阳能的开发利用。
太阳能作为一种可再生的清洁能源具有其它能源无可比拟的优势。
我国太阳能资源十分丰富，绝大部分地区年平均日辐射量在4kwh/㎡.d以上，全国2/3以上地区年辐照量大于502万KJ/㎡,年日照时数在2000小时以上。
太阳能取之不尽用之不竭，处处均可开发应用，无需开采和运输，不会污染环境和破坏生态平衡，符合国家倡导的“建设资源节约型、环境友好型社会”的要求，具有良好的节能减排效果。
因此对太阳能的开发利用必将创造出良好的社会效益、环境效益和经济效益。
我们通过深入的调查，收集了大量的信息资料，经专业人员潜心研究，设计出了太阳能采暖-制冷-热水三联供系统,并运用于多个工程。
本系统不但能够满足用户冬季采暖、夏季制冷的需求，还能四季提供日常生活用热水。
现根据在北京市房山区长阳镇实施的工程。
二 、工程概况1、 工程简介该建筑是一座新建的节能民居，上下两层建筑面积为419㎡，大小房间共15间，砖混结构，中空玻璃塑钢门窗，外墙为370㎜厚空心砖，外墙加装70㎜厚标准挤塑板保温层，房顶采用200㎜厚聚苯板保温，建筑外围护结构符合节能50％标准。
.2、设计要求夏季按3个月制冷，冬季4个月采暖，全年每天提供480升45℃热水。
设计参数参照下表空调室外计算参数（表一）干球温度（℃）湿球温度（℃）相对湿度（%）夏季3226.465冬季-9----45空调室内计算参数（表二）夏 季冬 季房间功能温度（℃）相对湿度（%）温度（℃）相对湿度（%）客厅24≦6518≦45卧室26≦6522≦45厨卫餐厅26≦6520≦45太阳能计算参数（表三）北京地区北纬39° 48′，东经116° 28′.月份123456T-4.6-2.2 4.513.119.824.0H15.08117.14119.15518.71420.17518.672月份789101112T25.824.419.412.4 4.1-2.7H16.21516.43018.68617.51015.11213.709 T——月平均室外温度℃；H——等纬度角太阳月平均日辐射量（MJ/㎡d）。
