中职教育-《汽车车身修复技术》第二版课件：学习任务4 车身钢板的拉拔法修复(人民交通出版社).ppt

➢ 安全防护 准备并穿戴好劳动保护用品，包括工作帽、工作服、安全鞋、护目镜、口
罩、棉手套、皮手套。 检查用电设备的线路及连接是否正常，尤其注意电线的胶皮是否老化致使
金属导线裸露、应该接地的设备是否接有地线。 ➢ 工具材料准备
准备好工具和材料：直尺、手锤、顶铁及匙形铁、车身外形修复机、单作用 打磨机、有凹陷的车门若干、砂纸、车身防锈剂等。
面的漆层而导致容易生锈的情形，所以必须在钢板背面喷涂防锈剂。
➢ 此外，使用手锤和手顶铁实施维修时，可能会使钢板背面漆层龟裂或脱落，
所以也必须在钢板背面实施防锈处理。
➢ 防锈处理注意事项请参考防锈剂产品标志上的指示
2020/5/8
任务实施
（七）检查维修质量
按照步骤2判断损伤范围的方法重新对维修后的钢板进行质量评估，要 求如下：
任务实施
（五）钢板收缩
（1）判断钢板延展区域 通常钢板延展都会引起局部的凸起，而凸起的面积等于钢板延展的面积。
2020/5/8
任务实施
（五）钢板收缩
（2）磨除旧漆膜 从延展区域磨除旧漆膜。推荐使用单作用打磨机，60号砂纸。
（3）找寻缩火点 综合运用步骤1的两种方法，找寻延展区域的凸点。
2020/5/8
金属板上变形部位的收缩也和钢棒一样， 将变形区中心的一小块地方加热至暗红色， 随着温度的升高，钢板的受热处开始隆起 并试图向受热范围以外的地方膨胀。由于 受热范围以外的金属即冷又硬，钢板无法 膨胀，产生很大的压力载荷。如果继续加
相关知识
（二）收缩法
2.热收缩法
➢ 收缩顺序 用热收缩某一
部位时，可以对
修理冲压线的垫圈焊接
2020/5/8
修整平面的垫圈焊接
任务实施
（四）焊接垫圈拉出法修理
（3）将链条固定至轴的中间部位，然后外拉并保持 。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
拉拔的要领：
估算钢板原来位置。 通过移动接头调整角度，以900的角度从钢板面拉出垫圈。 从原来的钢板面轻轻地向外拉出。每次拉拔量见下图。 当拉紧链条时，轻轻地敲下凸出部位见下图。 敲击后，确认拉拔量并视需要再次拉拔。
2020/5/8
任务实施
（二）判断损伤范围
综合运用这三种损伤判断方法，判断出车门面板的损伤范围，并用彩色水 笔画出损伤与未损伤的分界线。
2020/5/8
任务实施
（三）从工作面磨除旧漆膜
用打磨机磨除损坏区域的涂层，推荐使用单作用打磨机，60号砂纸。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
学习引导
相关知识 （一）拉拔法修复钢板的原理和方法
1.拉拔法修复钢板的原理
许多车身板都由于受到焊接在一起的内部 板件和车窗等结构的限制而难以触及到它 们的内部
或是因为损伤比较轻微且只局限于金属外 板，内板没有损坏，如果拆卸内板或拆卸 相关构件，对于车身维修来讲工作量会无 形之中加大很多，生产效率大大降低。
学习任务4 车身钢板的拉拔法修复
1 学习目标 2 任务描述 3 学习引导 4 相关知识 5 任务实施
学习目标
1.熟悉拉拔法修复钢板的原理与方法。 2.熟悉钢板收缩的原理和方法。 3.熟悉钢质车门面板修理的流程和方法。 4.能够用拉拔法修复钢板。
任务描述
一辆轿车受到轻微碰撞，一侧车门面板凹陷变形，请汽车钣金维修人员 根据维修前台接待提供的维修工单，在汽车钣金维修工位，使用拉拔法修复的 方法，在规定的工时内，以经济的方式，按照车身维修手册的规范要求，完成 车门面板除涂装以外的所有修理工作。
金属上某一处受到拉伸以后，金属的晶粒 将互相远离，金属板变薄并发生加工硬化。 可以采用收缩的方法将金属分子拉回到其 原来的位置上，使金属恢复到应有的形状 和厚度。
相关知识
（二）收缩法
1．收缩锤和收缩顶铁的应用
操作要求： 不允许将收缩锤与收缩顶铁同 时使用，而应视实际情况交替使用。
原理：收缩锤或收缩顶铁端面上的花纹， 能使被锤击的金属随之发生微小的多曲变 形，由将板件表面拉紧、收缩，凸起变形 也将随之被消除。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
（4）将冲压线上的凸起部位拉出用錾子修整冲压线
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
（5）通过轻轻地敲击，修整焊接垫圈周围 。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
其它板件拉拔应注意的技巧： 在拉平空心板制零件如车门外槛板，应多焊些垫圈，因为这些板件具有很高
延伸区 的点进行
加热，使其变成
鲜红色。先让延
伸区的最高点收
相关知识
（二）收缩法
➢ 冷却方式：
有风冷和水冷之分。
冷却方式需要依变形程度和膨胀状态的不 同而定。但无论采取哪一种冷却方式，加 热时间要短，以减少对周围金属的热影响。
相关知识
（二）收缩法
加热方法 火焰法（用氧乙炔加热，已不建议使用） 电热法

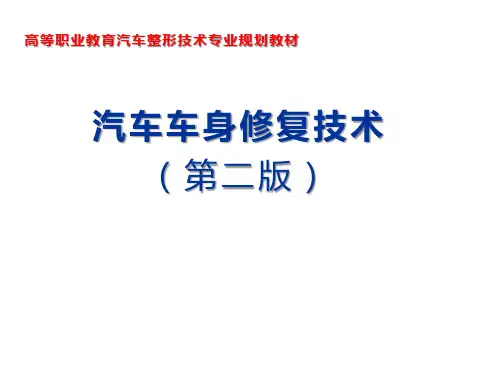

高等职业教育汽车整形技术专业规划教材
汽车车身修复技术 （第二版）
韩星 陈勇 主 编
2020/5/8
2020/5/8
学习任务1 钣金构件的展开与放样 学习任务2 钣金构件的手工成型 学习任务3 车身钢板的锤击法修复 学习任务4 车身钢板的拉拔法修复 学习任务5 车门面板的更换 学习任务6 车身钢板的切割与更换 学习任务7 车身铝板的修复与更换 学习任务8 车身塑料件的黏结修理 学习任务9 车身塑料件的焊接修理 学习任务10 车身增强塑料件的修理
任务实施
（五）钢板收缩
➢ 检查钢板刚性 在钢板冷却完毕后，检查钢板刚性。假如钢板仍旧缺乏 刚性，则寻找另一凸出的点，并且重复实施缩火作业。
➢ 磨除缩火痕迹 使用单作用打磨机和80号砂纸，研磨表面去除易使钢板 生锈的缩火痕迹。
2020/5/8
任务实施
（六）背面防锈处理
➢ 由于在实施垫圈焊接作业或钢板缩火作业时会产生热里，因而影响钢板背
2020/5/8
任务实施
（五）背面防锈处理
➢ 连续缩火 如果延展区域较大应使用连续缩火。准备好碳棒极头，倾斜，
并轻轻地接触钢板面，按下开关，极头将逐渐红热；以直径20mm的间距，
将极头由外侧往内侧以螺旋方向运行，并且逐渐增加运行速度；松开开关，
并将极头从钢板面移开，使用空气枪迅速地冷却缩火区域。
2020/5/8
的刚度。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
其它板件拉拔应注意的技巧：Fra bibliotek 如果变形不严重可滑锤局部拉平
如果变形面积较大，则应采用多 点拉平
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
（6）拉平后，拆卸垫圈。 （7）在拆下垫圈后，研磨表面以去除易使钢板生锈的焊接痕迹 。
2020/5/8
为了保证钢板的修理质量，原子灰的厚度应不超过2mm，这就要求在 对外部钢板修复时，应最大程度地使其接近原始形状和状态。同时还需保证 钢板具有一定的强度，并且没有高点(即压缩区)。
2020/5/8
谢谢观看！
相关知识
（二）收缩法
相关知识
（二）收缩法
2.热收缩法
用热收缩，可以获得比冷作法大得多的收 缩延展量，更适合膨胀程度大、拉紧状态 严重的变形。
原理：
a) 对两端受到刚性限制的金属棒加热；b) 压缩力使加热变软的 金属收缩；c) 加热去除后原加热部位断面增大，钢棒长度缩短
相关知识
（二）收缩法
2.热收缩法
因此车身维修中还使用另一种方法专门用 于上述的情况，即将凹陷的金属用拉拔的 方法抬高，在拉拔的同时，用钣金锤对高
相关知识 （一）拉拔法修复钢板的原理和方法
相关知识 （一）拉拔法修复钢板的原理和方法
2.焊接介子的原理
相关知识 （一）拉拔法修复钢板的原理和方法
3.拉方法拔方法
说明
图例
使用手
拉拔器拉 拔
（四）焊接垫圈拉出法修理
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
（2）在车门面板损坏部位焊接一排垫圈，并用轴穿起。如果轴无法穿过，则 重新焊接垫圈并使其排成一条直线。
2020/5/8
任务实施
（四）焊接垫圈拉出法修理
➢ 有冲压线的应首先修理冲压线，然后进行平面区域的整形。修理冲压线的垫 圈焊接，无冲压线的平面应将垫圈焊在最凹处。
任务实施
（五）钢板收缩
（4）缩火 ➢ 检查电极头 如果电极头脏污或受损，将不能完全使钢板加热和平顺地移动
极头，所以当发现极头有脏污或凹痕时，必须用砂纸清洁极头。
2020/5/8
任务实施
（五）钢板收缩
➢ 点缩火 首先使用电极头对准最高点并轻轻地压下，使钢板轻微变形。接 着按下开关，这时钢板将会产生一些反作用力，此时要求将电极头以一定的 力量靠住钢板面1～2秒。然后，使用空气枪迅速地冷却缩火区域，冷却的时 间保持约5～6秒 。
使用手拉拔器拉拔焊接垫圈，然后用手锤敲击钢 板凸起部位。此种方法使用于修理小的凹陷部位。
使用滑动 锤拉拔
利用滑动锤的冲击力拉出焊接的垫圈来修理凹
陷。此种方法用来作粗拉拔和在钢板强度高的部位 修理凹陷。
使用拉塔 拉拔
此种方法用于修理大的凹陷，将众多的垫圈焊接
于钢板上，并且用较大的力量将垫圈一起拉出；此 外链条能够维持拉拔的力量所，以修理人员的双手 能够空出来去执行其它作业，如敲击作业。
使用具有
焊接极头 的滑动锤 拉拔
此种工具为一种包含有焊接极头的滑动锤，此种
工具的极头可焊接于钢板上，并将钢板拉出。使用 此工具时，必须将焊接机的正极头接于滑动锤的后 侧。
