手机维修测试方法——手机零部件、故障查找、测试和检查。在维修手机时可以采用以下两种方法。
1. 冷态试验方法
当我们在手机维修、查找故障时用万能表检查电阻值，称为冷测试。冷测试时无需直流电源、电池等任何设备给故障手机供电。万能表的二极管范围和蜂鸣声用于使用手机维修的冷测试方法来查找手机中的故障。在这种测试方法中，万能表的红色表笔连接到手机PCB的地，黑色表笔接触手机的测试点。在各部分、 SMD电子元件或手机部分的故障查找和维修过程中，将收到以下正确值（所有值均以伏特为单位）：
1. 耳机连接器尖端（+、-）：0.500 至 0.700
2. 扬声器/振铃器连接器尖端 (+,-)：0.300 至 0.600
3. 电池连接器尖端 (+)：0.400 至 0.500
4. 电池连接器尖端 ( Sense )：0.800 以上
5. 显示连接器电源引脚：0.250 至 0.400
6. 显示连接器信号引脚：0.500 至 0.800
7. 相机连接器电源引脚：.250 至 .400
8. 相机连接器信号引脚：.600 至 .900
9. 键尖（行和列）：0.400 至 0.800
10. 充电器连接器尖端：0.600 至 0.700
11. 振动电机连接器：.40 至 .500
12. 电源开/关切换点 (+)：0.600 至 0.900 13. MIC 连接器尖端（模拟 MIC）（+、-）：0.700 至 0.900
14. 电池充电输出点 (+,-)：0.300 至 0.400
15. SIM 卡连接器引脚 1 (VSim)：0.500 至 0.700
16. SIM 卡连接器引脚 2、3、6：.400 至 .800
17. SIM 卡连接器引脚 4 (GND)：.00（蜂鸣声）
18. Micro SD 卡连接器引脚 4：0.500 至 0.600
19. 微型卡连接器引脚 6 (GND)：.00（蜂鸣声）
lin芯片外围电路
lin芯片是一种常用于汽车电子系统的通信芯片，它广泛应用于汽车中的电子控制单元(ECU)之间的数据通信。然而，要实现lin芯片的功能，还需要配备相应的外围电路来支持其正常工作。
lin芯片外围电路中最重要的部分是电源电路。lin芯片需要稳定可靠的电源供应，以确保其正常工作。因此，外围电路需要包括电源滤波器、稳压器等组件，以保证提供给lin芯片的电源电压稳定，同时滤除电源中的噪声和干扰。
lin芯片外围电路还需要包括通信电路。lin芯片通过串行通信接口与其他ECU进行数据交换，因此需要配备串行通信电路。常见的串行通信电路包括串行通信收发器和电平转换器。串行通信收发器负责将lin芯片的数据转换为串行信号发送出去，并接收其他ECU发送过来的数据；而电平转换器则负责将lin芯片与其他ECU之间的电平进行转换，以适应不同的电平标准。
lin芯片外围电路还需要包括时钟电路。lin芯片需要时钟信号来同步数据的传输，因此需要配置时钟电路。时钟电路一般由晶振和时钟解码器组成，晶振产生稳定的时钟信号，时钟解码器将时钟信号转换为lin芯片所需的时钟频率。
lin芯片外围电路还可以包括其他辅助电路，如电流检测电路、保护电路等。电流检测电路可以监测lin芯片的工作电流，以便及时发现异常情况；保护电路则可以提供过压保护、过流保护等功能，保证lin芯片在异常情况下不受损坏。
lin芯片外围电路是实现lin通信功能的关键组成部分。它包括电源电路、通信电路、时钟电路等多个部分，通过这些部分的配合工作，lin芯片才能正常运行。因此，在设计lin芯片外围电路时，需要考虑这些部分的功能和特性，并保证其性能稳定可靠。只有这样，才能确保lin芯片在汽车电子系统中的正常工作，实现数据的可靠传输和通信。
２０１１年第６期
（总第１１６期） 信息通信 ＩＮＦＯＲＭＡＴＩＯＮ＆ＣＯＭＭＵＮＩＣＡＴＩＯＮＳ ２０１１
（Ｓｕｍ．Ｎｏ １１６）
手机电源电路故障检修
张春娟
（广州航海高等专科学校，广东广州５１０７２５）
摘要：手机作为一种便携式通信工具使用率迅猛提高，随之出现的手机故障也越来越多，从而对手机的维修提出了更高的要
求。文章主要介绍了手机开机及电源电路的故障维修检测方法。
关键词：手机；电源电路；故障检修
中图分类号：ＴＮ９２９．５３ 文献标识码：Ａ 文章编号：１６７３—１１３１（２０１１）０６—０１５８—０２
ｌ手机电源电路结构
１．１电源电路原理
电源电路是为手机各部分进行供电的电路。当只有电池供
电时，电池供电电路导通，将电源送到电源电路；当外接电源连 接到手机时，经切换控制电路的检测，控制电池供电电路关闭，
外接电源经外接电源供电电路送至电源电路。
手机电源开关键开机的方式有两种：一种是高电平开机，
当电源开关键被按下时，开机触发端接电池电源正极，由高电
平启动电源电路开机，三星手机多采用此方式；另一种是低电 平开机，即当电源开关键被按下时，开机触发端接地，由低电平
启动电源电路开机。低电平开机方式使用较多。
手机要正常开机需要具备三个条件：电源电路工作正常、
逻辑电路工作正常、软件运行正常。其中前两点说的是硬件工作
正常，第三点描述的是软件正常。
１．２手机开机电路
手机开机信号电路原理图如图ｌ所示，手机开机流程具体
如下：（１）按下电源开关键，送出开机信号到电源电路；（２）电 源电路得到触发信号开始工作，电源电路输出电压对ＣＰＵ供电，
并对ＣＰＵ提供复位信号，同时还输出基准时钟电路所需的供电
电压，使基准时钟电路输出１３ＭＨＺ（或２６ＭＨＺ、１９．６８ＭＨＺ）基准
时钟至ＣＰＵ；（３）ＣＰＵ在具备电源、复位信号、时钟信号三要素后
启动，完成系统初始化，对整机的工作进行自检；（４）自检正常

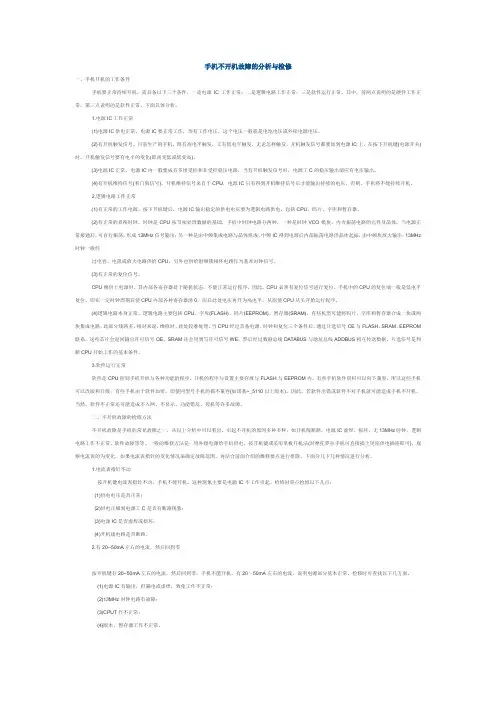

手机不开机故障的分析与检修
一、手机开机的工作条件
手机要正常持续开机，需具备以下三个条件。一是电源IC工作正常；二是逻辑电路工作正常；三是软件运行正常。其中，前两点说明的是硬件工作正常，第三点说明的是软件正常。下面具体分析。
1.电源IC工作正常
(1)电源IC供电正常。电源IC要正常工作，须有工作电压，这个电压一般就是电池电压或外接电源电压。
(2)有开机触发信号。目前生产的手机，既有高电平触发，又有低电平触发，无论怎样触发，开机触发信号都要加到电源IC上，在按下开机键(电源开关)时，开机触发信号要有电平的变化(即高变低或低变高)。
(3)电源IC正常。电源IC内一般集成有多组受控和非受控稳压电路，当有开机触发信号时，电源工C的稳压输出端应有电压输出。
(4)有开机维持信号(看门狗信号)。开机维持信号来自于CPU，电源IC只有得到开机维持信号后才能输出持续的电压，否则，手机将不能持续开机。
2.逻辑电路工作正常
(1)有正常的工作电源。按下开机键后，电源IC输出稳定的供电电压要为逻辑电路供电，包括CPU、码片、字库和暂存器。
(2)有正常的系统时钟。时钟是CPU按节拍处理数据的基础，手机中时钟电路分两种，一种是时钟VCO模块，内含振荡电路的元件及晶体，当电源正常接通后，可自行振荡，形成13MHz信号输出；另一种是由中频集成电路与晶体组成，中频IC得到电源后内部振荡电路供晶体起振，由中频块放大输出；13MHz时钟一般经
过电容、电阻或放大电路供给CPU，另外也供给射频锁相环电路作为基本时钟信号。
(3)有正常的复位信号。
CPU刚供上电源时，其内部各寄存器处于随机状态，不能正常运行程序，因此，CPU必须有复位信号进行复位。手机中的CPU的复位端一般是低电平复位，即在一定时钟周期后使CPU内部各种寄存器清0，而后此处电压再升为高电平，从而使CPU从头开始运行程序。
