简述霍尔电流传感器的工作原理和特点霍尔电流传感器是一种常用的电流测量传感器，它的工作原理是基于霍尔效应。
霍尔效应是指当一个电流通过一条导体时，如果在导体的侧面施加一个垂直于电流方向的磁场，那么在导体的侧面上就会产生一个电势差，这个现象就是霍尔效应。
霍尔电流传感器利用这个效应来测量电流。
霍尔电流传感器的结构比较简单，它由一个霍尔元件、一个磁芯和一个信号处理电路组成。
当电流通过被测导体时，磁芯会产生一个磁场，这个磁场会作用于霍尔元件上，从而产生一个电势差。
这个电势差与电流成正比，因此可以通过测量电势差来确定电流的大小。
霍尔电流传感器的特点有以下几点：1. 非接触式测量：霍尔电流传感器不需要与被测电路直接接触，因此不会对被测电路产生影响，同时也不会受到被测电路的影响。
2. 高精度：霍尔电流传感器的测量精度比较高，可以达到0.1%左右。
3. 安全可靠：由于霍尔电流传感器不需要与被测电路直接接触，因此不会产生电弧和火花，从而提高了安全性。
4. 宽测量范围：霍尔电流传感器的测量范围比较宽，可以测量几毫安到几千安的电流。
5. 体积小、重量轻：霍尔电流传感器的体积比较小，重量比较轻，因此比较方便安装和使用。
6. 价格适中：相比于其他电流传感器，霍尔电流传感器的价格比较适中，因此比较受欢迎。
除了以上特点之外，霍尔电流传感器还有一些其他的优点。
例如，它的响应速度比较快，可以达到几微秒的级别；同时，它的温度稳定性比较好，可以在较宽的温度范围内使用。
总的来说，霍尔电流传感器是一种比较优秀的电流测量传感器，它具有非接触式测量、高精度、安全可靠、宽测量范围、体积小、重量轻、价格适中等特点。
在实际应用中，霍尔电流传感器被广泛应用于电力、电子、通信、交通等领域，为工业自动化和智能化提供了重要的支持。
开环式霍尔电流传感器工作原理开环式霍尔电流传感器，也称为无源霍尔电流传感器，是用来监测电流变化的类型之一。
它能够将监测到的信号转换成可直接使用的电流或电压，使电系统有效而便捷地执行。
本文将介绍开环式霍尔传感器的工作原理：一、结构特征1. 一般情况下，开环式霍尔电流传感器由两个部分组成：传感器本体和变压器。
传感器本体是一个配置有磁铁的电磁元件，它的作用是将测量的电流转变为相对应的模拟信号；变压器的作用则是将模拟信号转换为可读的电信号，并调节输出比例。
2. 开环式霍尔电流传感器通常具有低压开关和全桥结构两种输出模式，根据分别应用于不同的系统类型选择。
二、原理1. 当电流流经开环式霍尔传感器时，磁感应元件会产生一个电磁域，其强度取决于电流大小。
由传感器内部的感应电压芯片捕获这个电磁域并转化为相应的电信号输出。
2. 霍尔电流传感器的变压器设备将模拟信号转换为可读的电信号，同时也将强度调节为合适的输出比例，可以直接读取并使用；此外，变压器也降低了环境噪声对信号精度的影响，减少了输出信号的抖动。
三、优势1. 开环式霍尔电流传感器最大的优势在于其可靠的测量精度。
它的高灵敏度与高精度可以有效捕获例如瞬时电流或小范围的场强变化，使信号变得更加准确可靠。
2. 开环式霍尔电流传感器还有优良的耐磁性，能够吸收外部干扰，使系统可取得高标准和稳定的测量结果。
3. 简便的安装：开环式霍尔电流传感器与标准位置（全桥和低压开关）安装后，即可获得较高的稳定性和高标准的测量数据，无需复杂的安装操作。
四、应用开环式霍尔电流传感器的应用非常广泛，主要用于工业检测和自动化控制中。
由于成本低，准确性高，非常适合诸如电机控制，照明控制，环境测量和电网监测等应用中使用。
总之，开环式霍尔电流传感器具有低成本，高精度，良好的耐磁性，简单安装，可靠性好等优点，被广泛应用于电机控制，照明控制，环境测量和电网监测领域。
此外，也帮助系统生效，有效储存和传输电网信号，使系统更加安全和有效地运行。
伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。
据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。
因此，电源问题的重要性日益凸显出来。
原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。
而今，小小的电源设备已经融合了越来越多的新技术。
例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。
实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐。
1. 霍尔电流传感器的工作原理电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。
（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。
2. 提高测量精度的方法除了安装接线、即时标定校准、注意传感器的工作环境外，通过下述方法还可以提高测量精度：1、原边导线应放置于传感器内孔中心，尽可能不要放偏；2、原边导线尽可能完全放满传感器内孔，不要留有空隙；3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。
如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。

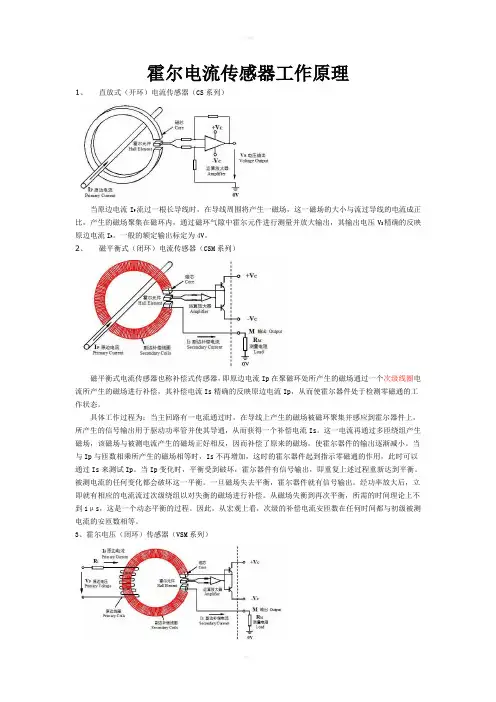

霍尔电流传感器工作原理1、直放式（开环）电流传感器（CS系列）当原边电流I P流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压V S精确的反映原边电流I P。
一般的额定输出标定为4V。
2、磁平衡式（闭环）电流传感器（CSM系列）磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。
具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。
当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。
被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡，霍尔器件就有信号输出。
经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。
从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
因此，从宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。
3、霍尔电压（闭环）传感器（VSM系列）霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。
原边电压VP通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿，其补偿电流IS精确的反映原边电压VP。
4、交流电流传感器（A-CS系列）交流电流传感器主要测量交流信号灯电流。
