喷砂房除尘方案图

砂轮机除尘设计方案1.问题分析砂轮机在工作过程中会产生大量的粉尘，除尘是必不可少的。

否则，粉尘会严重影响工作环境和操作人员的健康。

因此，砂轮机除尘系统的设计至关重要。

2.设计原则在设计砂轮机除尘系统时，需要遵守以下原则：-高效除尘：确保粉尘在进入系统后能够被有效地捕获和过滤掉；-低能耗：对系统进行优化，减少能源的消耗；-系统稳定性：确保除尘系统的持续稳定运行；-操作便利性：方便操作人员进行维护和清洁。

3.设计方案基于以上原则，提出以下砂轮机除尘设计方案：3.1.预处理措施在砂轮机进料端添加一个预处理装置，如旋风分离器。

旋风分离器能够通过旋转作用将粉尘和空气分离，将较大的粉尘颗粒捕获，降低系统的负荷。

3.2.主要除尘装置使用集中式除尘系统，主要包括以下装置：-预除尘器：位于砂轮机的进出风口处，用于捕获较大的粉尘颗粒；-除尘器：通过过滤、吸附等方式对粉尘进行捕获和过滤。

3.3.过滤材料选择过滤材料的选择对除尘效果和系统的稳定性都至关重要。

常用的过滤材料包括：滤筒、滤袋、活性炭等。

根据砂轮机产生的粉尘特性，选择合适的过滤材料。

3.4.高效除尘器在除尘器中采用高效的过滤器，如高效滤筒。

高效滤筒具有较大的过滤面积和高效的过滤效果，能够有效捕获微细粉尘颗粒。

此外，可以配置自动清灰装置，保证过滤器的高效运行。

3.5.排放处理将除尘器捕获的粉尘进行集中处理。

可以设置粉尘收集仓，定期进行清理和处理。

处理粉尘的方式可以是焚烧、填埋或其他环保措施。

4.系统优化措施为了进一步提高除尘系统的性能，可以采取以下措施：4.1.风量和风速控制根据砂轮机的工作条件和粉尘特性，优化风量和风速的控制。

过高或过低的风速都会影响除尘效果和能耗。

4.2.清灰控制设置自动清灰装置，根据除尘器的压差或时间进行清灰操作。

合理的清灰控制能够减少能耗和材料损耗。

4.3.持续监测和维护建立除尘系统的监测和维护机制，定期对系统进行检查和清理，确保系统的稳定运行和除尘效果。

抛丸机的组成和分类1.抛丸机的组成：抛丸机主要由4个部件组成：①抛丸器一般用高速旋转的叶轮将弹丸在高离心力作用下向一定方向抛射。

在工作过程中，有的抛丸器可作一定角度的摆动或上、[1]下移动。

②弹丸收集、分离和运输系统。

③使铸件在抛丸清理过程中连续不断运行和翻转的承载体。

④除尘系统。

2.抛丸机的分类抛丸机按铸件承载体的结构不同分为滚筒式、链板式、转台式、台车式、鼠笼式和吊挂式抛丸机等；滚筒式和链板式抛丸机适用于清理不怕碰撞的中小型铸件。

滚筒式抛丸机靠筒体内螺旋状的导筋，使铸件翻转并向前运行。

链板式抛丸机则通过链板的运动，使铸件翻转和运行。

转台式、台车式和吊挂式抛丸机用于清理大中型铸件，通常设有固定的抛丸室，被清理的铸件在抛丸室内回转或移动。

抛丸室一般装有几个抛丸器，装在不同的位置上，从不同的方位抛射弹丸，以提高抛丸机的清理效率和清理质量。

吊挂式抛丸机可根据被清理铸件的需要，在悬链上配置若干个吊钩，清理时铸件挂在吊钩上，在向前运行的同时自行翻转。

铸件在抛丸室外装卸，在室内进行清理。

按工作制度又可分为间歇式和连续式抛丸机。

抛丸机主要由4个部件组成：①抛丸器一般用高速旋转的叶轮将弹丸在高离心力作用下向一定方向抛射。

在工作过程中，有的抛丸器可作一定角度的摆动或上、下移动。

②弹丸收集、分离和运输系统。

③使铸件在抛丸清理过程中连续不断运行和翻转的承载体。

④除尘系统。

喷砂房：无需深地坑（亦可不做地坑）、基建费用低，施工周期短抛丸与喷丸用压缩空气将钢丸或玻璃丸喷到零件上，以去除氧化皮及其他污物的工艺过程叫喷丸。

也可将钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，这种工艺叫抛丸。

这两种工艺都能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。

他们的主要用途如下：①使零件表面产生压应力，可提高它们的疲劳强度及抗拉应力腐蚀的能力；②对扭曲的薄壁零件进行校正；③代替一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可避免零件表面有残余拉应力，而且可获得对零件有利的压应力。

喷漆房废气处理流程工业废气处理喷漆房所采用的的废气处理流程。

漆雾颗粒和混有油漆和溶剂的有机气体会飘到油漆间环节的周围空气中，在一定程度上污染环境和大气。

针对空气污染的漆雾和气味处理是小型喷漆室废气处理设备解决的主要问题。

事实上，中小型喷漆房废气处理设备的工艺非常简单，喷漆房废气处理流程采用的工艺大致有以下四种: 1、喷漆房废气处理方法一：过滤+吸附法。

喷漆废气经过水帘柜清洗后，对漆雾起到很好的清洗降解作用，废气进入漆雾过滤器，漆雾过滤器内填充油漆漆雾滤料，隔除95%以上的漆尘，废气经过净化后，通过加压引风机进入活性碳吸附塔，有机废气在床内被活性炭吸附。

2、喷漆房废气处理方法二：过滤+催化燃烧法。

废气首先通过粉尘过滤器中的过滤层，去除粉尘粒子，净化后的气体再进入放置有蜂窝状活性炭的活性炭吸附塔(活性炭吸附床一备一用)，与蜂窝状活性炭充分接触，利用活性炭对有机物质的强吸附性将气体净化，处理后的气体可达标排放。

3、喷漆房废气处理方法三：水喷淋+吸附法。

废气进入水喷淋废气处理塔，经湿式旋流板废气塔进一步清洗处理后，通过加压引风机进入活性碳吸附塔，有机气体在床内被活性炭吸附，活性炭它适应于大流量低浓度的有机废气，活性炭采用颗料状活性炭，比表面积(吸附面积)高达500-1500m2/g比表面积大，因而具有很高的表面活性炭和吸附能力。

排出的低浓度有机气体被吸附在它的活性表面上经净化气体由外排风管高空达标排放。

4、喷漆房废气处理方法四：水喷淋+光催化+活性炭吸附。

喷漆废气经过水帘柜清洗后，对漆雾起到很好的清洗降解作用，废气进入水喷淋废气处理塔，经湿式旋流板废气塔进一步清洗处理后，通过加压引风机进入光催化除臭设备内，经高能紫外线照射下，使挥发性有机物化学键开环和断裂等多种反应(光化学反应)，降解转变成CO2，H2O等低分子化合物，利用高能紫外光照射空气中的氧气生成臭氧，臭氧吸收紫外线生成氧自由基和氧气，氧自由基与空气中的水蒸气作用生成羟基自由基，一种更强的氧化剂，与醇、醛、羧酸等有机废气，彻底氧化为水、二氧化碳等无机物后，进入活性炭吸附器进行吸附，废气净化后，通过管道排放到大气中达标排放。

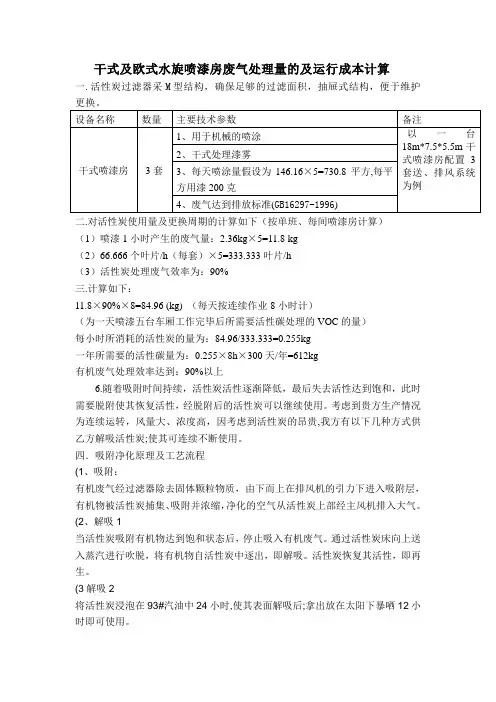

干式及欧式水旋喷漆房废气处理量的及运行成本计算一.活性炭过滤器采M型结构，确保足够的过滤面积，抽屉式结构，便于维护二.对活性炭使用量及更换周期的计算如下（按单班、每间喷漆房计算）（1）喷漆1小时产生的废气量：2.36kg×5=11.8 kg（2）66.666个叶片/h（每套）×5=333.333叶片/h（3）活性炭处理废气效率为：90%三.计算如下：11.8×90%×8=84.96 (kg) （每天按连续作业8小时计）（为一天喷漆五台车厢工作完毕后所需要活性碳处理的VOC的量）每小时所消耗的活性炭的量为：84.96/333.333=0.255kg一年所需要的活性碳量为：0.255×8h×300天/年=612kg有机废气处理效率达到：90%以上6.随着吸附时间持续，活性炭活性逐渐降低，最后失去活性达到饱和，此时需要脱附使其恢复活性，经脱附后的活性炭可以继续使用。

考虑到贵方生产情况为连续运转，风量大、浓度高，因考虑到活性炭的昂贵,我方有以下几种方式供乙方解吸活性炭;使其可连续不断使用。

四．吸附净化原理及工艺流程(1、吸附：有机废气经过滤器除去固体颗粒物质，由下而上在排风机的引力下进入吸附层，有机物被活性炭捕集、吸附并浓缩，净化的空气从活性炭上部经主风机排入大气。

(2、解吸1当活性炭吸附有机物达到饱和状态后，停止吸入有机废气。

通过活性炭床向上送入蒸汽进行吹脱，将有机物自活性炭中逐出，即解吸。

活性炭恢复其活性，即再生。

(3解吸2将活性炭浸泡在93#汽油中24小时,使其表面解吸后;拿出放在太阳下暴哂12小时即可使用。

五.依上，对油漆过滤棉用量及更换周期的计算如下（按单班8h、每间喷漆房计算）（1）喷漆1台车厢体产生的用漆量每平方200g×146.16m2=29232g（2）废漆量排放量假设按5%计：1469.6g；(3 ) 处理效率为：95%:1469.6g×95%=1369.12 g计算如下：1396.12g×5台车厢=6980.6(g)（为一天8小时连续喷漆5台厢车工作完毕后所需要处理的漆雾排放的量,所消耗的漆雾过滤棉的量为：〔6980.6g÷(1.5×1.0×2层) 〕㎡÷3套排风系统÷8h=97㎡。
