尺寸链的分析与计算

尺寸链公差叠加分析尺寸链公差叠加分析是在产品设计和制造过程中用于评估零部件尺寸公差叠加对整个产品尺寸的影响的一种方法。

通过尺寸链公差叠加分析，可以确定产品是否能够满足设计要求，并且能够预测零部件公差的贡献程度，从而指导制定合理的公差分配和调整。

尺寸链公差叠加分析是基于统计原理进行的，它假设零部件的公差服从正态分布。

在这种假设下，产品尺寸的公差可通过公差叠加计算得到。

公差叠加是指将零部件的公差传递到产品尺寸上，通过逐步累加的方式计算得到最终产品尺寸的公差。

1.确定产品的关键尺寸链：尺寸链是指产品上相关的零部件尺寸所构成的一个路径。

关键尺寸链是指对产品功能和性能影响最大的尺寸链。

2.确定零部件公差：通过对制造工艺和零部件的功能要求进行分析，确定零部件的公差范围。

3.进行公差叠加计算：利用数学模型和统计方法，将零部件公差逐步累加到产品尺寸上，得到产品尺寸的公差。

4.进行公差分析：根据产品的设计要求和公差要求，对产品尺寸的公差进行评估和分析，确定产品是否能够满足设计要求。

5.进行公差调整：根据公差分析的结果，对零部件的公差进行合理的调整，以满足产品的设计要求。

尺寸链公差叠加分析对产品设计和制造具有重要的意义。

它可以帮助设计人员选择合适的零部件公差，减小尺寸公差对产品性能和功能的影响。

同时，通过公差叠加分析，可以预测产品尺寸的变化范围，提前做好产品尺寸的控制和调整，从而减少制造成本。

尺寸链公差叠加分析有着广泛的应用。

在汽车制造、航空航天、机械制造等行业，尺寸链公差叠加分析被广泛应用于产品设计、制造和质量控制过程中。

通过合理的公差分配和调整，可以使产品达到更高的质量要求，提高产品的性能和可靠性。

总之，尺寸链公差叠加分析是一种对产品尺寸公差进行评估和分析的方法。

通过尺寸链公差叠加分析，可以预测零部件公差对产品尺寸的影响，指导合理的公差分配和调整，从而确保产品能够满足设计要求。

基准设计基准(在零件图上用以确定其它点、线、面位置的基准)工艺基准定位基准(在加工中用作定位的基准)测量基准(零件测量时所采用的基准，称为测量基准)装配基准(装配时用以确定零件在机器中位置的基准)基准分类和作用形位公差形位公差形状公差(单一要素，无基准)形状或位置公差（单一或关联要素，有或无基准）位置公差(关联要素，有基准）定向跳动定位平面度直线度圆度圆柱度线轮廓度面轮廓度垂直度角度平行度圆跳动全跳动位置度同心度对称度尺寸链的建立1. 形成封闭尺寸环2. 定义装配基准3. 设定GAP (即使干涉也可以假设)尺寸建立尺寸链草图的必要条件：a.各零件有详细的零件图纸。

b.各项目有详细的尺寸和公差，or定义公差表。

c.一个符合实际装配过程的装配图。

U ChannelPEG APEG CPEG BPEG BPEG CU Channel59.51 ±.3211.77±.569.29 ±.3714.24 ±0.29PEG APEG B PEG C如果要使用静态公差分析法RSS 分析所有尺寸组成能够装配，势必会有一个GAP ，Step1: 将所有尺寸组成偏向一边，形成gap ，一般情况下一个尺寸链只有一个gapRemark ，即使知道尺寸链会干涉，也请假设会有一个GAP ，如何确定GAP 是否干涉?U ChannelPEG APEG CPEG BPEG BPEG CGAPStep 2: 建立尺寸链，定义增环(+),减环(-)方向Start hereFinish here U ChannelPEG APEG CPEG BPEG BPEG CGAP(+)(-)Step 3: 将所有尺寸按减环方向开始列，注意尺寸链的连续性，不能断裂Step 4: 将所有尺寸公差平方和开根，得到所有尺寸累计公差和。

( 为简化计算，将极限偏差，修改为对称公差)如上计算结果，RSS 0.93> GAP nom 0.68, 因此结果是干涉的。

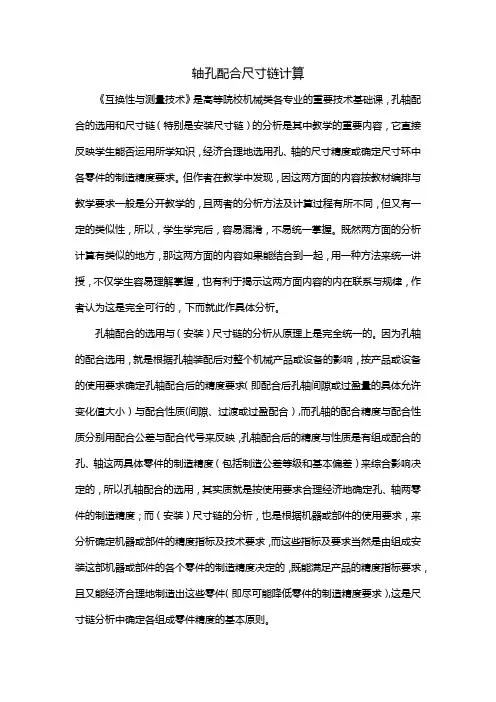

轴孔配合尺寸链计算《互换性与测量技术》是高等院校机械类各专业的重要技术基础课，孔轴配合的选用和尺寸链（特别是安装尺寸链）的分析是其中教学的重要内容，它直接反映学生能否运用所学知识，经济合理地选用孔、轴的尺寸精度或确定尺寸环中各零件的制造精度要求。

但作者在教学中发现，因这两方面的内容按教材编排与教学要求一般是分开教学的，且两者的分析方法及计算过程有所不同，但又有一定的类似性，所以，学生学完后，容易混淆，不易统一掌握。

既然两方面的分析计算有类似的地方，那这两方面的内容如果能结合到一起，用一种方法来统一讲授，不仅学生容易理解掌握，也有利于揭示这两方面内容的内在联系与规律，作者认为这是完全可行的，下而就此作具体分析。

孔轴配合的选用与（安装）尺寸链的分析从原理上是完全统一的。

因为孔轴的配合选用，就是根据孔轴装配后对整个机械产品或设备的影响，按产品或设备的使用要求确定孔轴配合后的精度要求（即配合后孔轴间隙或过盈量的具体允许变化值大小）与配合性质(间隙、过渡或过盈配合）,而孔轴的配合精度与配合性质分别用配合公差与配合代号来反映，孔轴配合后的精度与性质是有组成配合的孔、轴这两具体零件的制造精度（包括制造公差等级和基本偏差）来综合影响决定的，所以孔轴配合的选用，其实质就是按使用要求合理经济地确定孔、轴两零件的制造精度；而（安装）尺寸链的分析，也是根据机器或部件的使用要求，来分析确定机器或部件的精度指标及技术要求，而这些指标及要求当然是由组成安装这部机器或部件的各个零件的制造精度决定的，既能满足产品的精度指标要求，且又能经济合理地制造出这些零件（即尽可能降低零件的制造精度要求）,这是尺寸链分析中确定各组成零件精度的基本原则。

由此看来，两者在原理上是完全统一的，只不过孔轴配合选用分析是由孔轴两零件的尺寸组成，而安装尺寸链分析一般则是由多个零件的尺寸（也叫尺寸环）组成，或者说两者仅是在组成尺寸环的数目不同而异，也可以说，孔轴配合选用分析是（安装）尺寸链分析的一个特例（只有两个尺寸组成的尺寸链）。

尺寸链概率法计算摘要：1.尺寸链概率法计算的概念及意义2.尺寸链概率法计算的基本原理3.尺寸链概率法计算的步骤与方法4.尺寸链概率法计算的优缺点分析5.应用案例与实践正文：一、尺寸链概率法计算的概念及意义尺寸链概率法计算是一种基于概率论的尺寸链计算方法，它主要应用于机械工程、仪器仪表等领域。

在实际应用中，尺寸链概率法计算可以帮助工程师更准确地分析和控制产品的尺寸公差，提高产品的质量和性能。

二、尺寸链概率法计算的基本原理尺寸链概率法计算的基本原理是：根据尺寸链的组成环公差和封闭环公差，计算各个组成环的概率分布，然后通过概率分布求出尺寸链的概率分布，从而得到尺寸链的尺寸公差。

三、尺寸链概率法计算的步骤与方法1.分析尺寸链的组成环，确定各个组成环的公差。

2.计算各个组成环的概率分布。

3.根据各个组成环的概率分布，求出尺寸链的概率分布。

4.根据尺寸链的概率分布，计算尺寸链的尺寸公差。

四、尺寸链概率法计算的优缺点分析优点：1.简便、可靠的计算方法，易于工程师掌握和应用。

2.可以考虑多个组成环的公差，更准确地计算尺寸链的尺寸公差。

缺点：1.当封闭环公差较大时，计算结果可能会出现偏差。

2.计算过程中需要考虑多个因素，可能会增加计算的复杂度。

五、应用案例与实践尺寸链概率法计算在实际应用中具有广泛的应用价值。

例如，在机械零件的加工过程中，可以通过尺寸链概率法计算来控制零件的尺寸公差，以保证零件的精度和质量。

在仪器仪表的制造过程中，也可以通过尺寸链概率法计算来控制仪器的尺寸公差，提高仪器的性能和可靠性。

总之，尺寸链概率法计算是一种简便、可靠的尺寸链计算方法，可以帮助工程师更准确地分析和控制产品的尺寸公差，提高产品的质量和性能。

尺寸链的计算方法尺寸链（Size Chain）是一种用于计算产品尺寸的方法。

它通常应用于制造业中，用于确定产品的尺寸规格和控制尺寸变化的程度。

尺寸链的计算方法通常包括以下几个步骤：1.确定产品的需求和要求：在开始计算尺寸链之前，首先需要明确产品的需求和要求，包括外观和性能等方面。

这包括与客户和设计师沟通，以确保产品尺寸链的计算符合其期望。

2.收集尺寸数据：通过测量和记录产品的关键尺寸数据，包括长度、宽度、高度、深度、直径等。

这些数据将用于计算尺寸链的各个参数。

3. 计算起始尺寸（Baseline）：起始尺寸是指产品的基准尺寸，即在制造过程中不发生任何尺寸变化时的尺寸。

可以根据客户的要求或产品设计文档中的规格来确定起始尺寸。

4.确定各个工序的尺寸变化：对于产品制造过程中涉及尺寸变化的每个工序，需要确定其对产品尺寸的影响程度。

这可以通过实验、模拟或经验来获取相关数据。

例如，在注塑成型过程中，温度、压力和材料流动性等因素都会影响最终产品的尺寸。

5. 计算尺寸链参数：根据各个工序的尺寸变化数据，可以计算出尺寸链的各个参数，包括尺寸链比例（Size Chain Ratio）和尺寸链统计（Size Chain Statistics）等。

尺寸链比例表示每个工序中尺寸变化的幅度与起始尺寸之间的比例关系。

尺寸链统计表示在整个制造过程中尺寸变化的累积情况。

6.分析和优化尺寸链：一旦计算出尺寸链的参数，可以对其进行分析和优化。

通过对尺寸链数据的统计和分析，可以确定影响尺寸变化的主要因素，并采取相应的措施来减小尺寸变化的幅度，提高产品的尺寸一致性和质量稳定性。

7.应用尺寸链于生产控制：尺寸链的计算结果可以应用于产品的生产控制和质量管理中。

例如，在制造过程中可以设置尺寸监测点，对产品进行尺寸测量，并与尺寸链数据进行比较，以确保产品尺寸处于可接受的范围内。

如果发现尺寸偏差过大，可以及时调整制造参数，纠正尺寸偏差，以保证产品质量。

尺寸链及公差叠加分析一、尺寸链分析1.尺寸链的定义尺寸链是指从设计图纸上的一个尺寸到最终产品尺寸之间的所有加工步骤和测量环节所涉及到的线性关系。

2.尺寸链分析的目的尺寸链分析的目的是通过对产品加工和测量过程中的尺寸关系进行分析，确定各个环节对最终产品尺寸的影响程度，从而指导产品设计和制造。

3.尺寸链分析的方法尺寸链分析的方法可以分为数学模型与仿真模型两种。

数学模型是通过建立各个环节的几何学关系和物理学模型，对尺寸链进行数学求解和计算。

仿真模型则是通过计算机软件模拟各个环节的尺寸变化和公差叠加，预测最终产品尺寸的变化情况。

4.尺寸链分析的应用尺寸链分析可以应用于各行业的产品设计和制造过程中，特别适用于高精度和高要求的产品。

通过尺寸链分析，可以找出制约产品尺寸稳定性和精度的关键环节，优化设计和加工工艺，提高产品质量和性能。

1.公差的定义公差是指设计标准中规定的准确尺寸值和允许偏差之间的差值。

在产品设计和制造过程中，由于各种因素的存在，产品的实际尺寸可能会有一定的偏差。

公差的作用就是规定产品的尺寸变化范围，确保产品在设计要求范围内。

2.公差叠加的定义公差叠加是指产品加工和装配过程中的各个部件的公差在装配后的累积效应。

当多个零件装配在一起时，每个零件的公差都会对最终产品尺寸产生影响，这些影响会叠加在一起，导致最终产品的尺寸变化。

3.公差叠加分析的方法公差叠加分析的方法可以分为几何方法和统计方法两种。

几何方法是基于几何学原理，通过计算公差区间的重叠情况，确定最终产品尺寸的变化范围。

统计方法则是通过数学统计的方法，分析各个公差的概率分布和随机变化规律，预测最终产品的尺寸分布情况。

4.公差叠加分析的应用公差叠加分析可以应用于各个行业的产品装配和检测过程中，特别适用于复杂零部件的装配和高精度产品的制造。

通过公差叠加分析，可以评估产品的装配质量和稳定性，优化装配工艺，降低不良品率和维修成本。

三、尺寸链与公差叠加的结合尺寸链分析和公差叠加分析是两个相互关联的工程实践。

尺寸链计算方法及案例详解计算机辅助公差设计尺寸链计算方法及案例详解计算机辅助公差设计尺寸链计算方法是机械设计中常用的计算方法，主要用于确定不同元件之间的公差分配关系，在产品设计和制造过程中发挥着重要作用。

为了提高设计和制造的精度、降低成本、提高效率，很多企业采用了计算机辅助公差设计技术。

本篇文章将针对这些问题进行详细阐述。

一、尺寸链计算方法尺寸链可以理解为一个工程系统中的一串元件的尺寸关系，每个元件都是根据之前的元件尺寸来设计其自身尺寸的。

尺寸链计算方法是通过确定元件之间的公差分配关系来实现设计要求的。

实际运用中，常采用公差收缩法、最大公差法、最小公差法或偏心法等不同的计算方法，因此本部分主要介绍一下这四种尺寸链计算方法。

1. 公差收缩法公差收缩法是常用的分配公差的方法，它先以公差大小确定一个公差限制带，然后根据收缩值的大小来确定每个元件尺寸的公差限制范围。

在实际设计中，可以按照公差大的原则，从高到低分别对各个元件进行公差的分配。

但也要避免公差分配重叠或者过于偏向某一元件的情况。

2. 最大公差法最大公差法是以平均尺寸与公差的最大值作为分配依据，即为最大公差。

通过这种方法，可以提高工件装配精度，防止装配磕碰，同时还可以控制各个元件尺寸的精度。

3. 最小公差法最小公差法是以平均尺寸与公差的最小值作为分配依据，即为最小公差。

通过这种方法，可以降低整个元件的公差，提高产品的生产效率，但是也应注意每个元件的公差不应小于其自身制造能力所允许的误差范围。

4. 偏心法偏心法是根据工件装配误差机理，确定出工作表面的偏心量，然后再根据此量来分配元件的公差。

通过这种方法，可以更好地防止工件装配误差的产生，但也可能因此过多地增加生产成本。

二、计算机辅助公差设计计算机辅助公差设计是一种利用计算机辅助软件对工程系统实现公差设计的技术。

这种技术可以减少手工计算中繁琐的过程，提高计算速度和准确性，同时还可以进行三维模型的构建和虚拟装配的仿真分析。

尺寸链概率法计算摘要：一、尺寸链概率法计算的定义与原理二、尺寸链概率法计算的具体步骤1.确定尺寸链的组成2.计算各环节的公差3.计算概率4.确定概率分布5.计算期望值和标准差三、尺寸链概率法计算的应用领域四、尺寸链概率法计算的优缺点分析五、结论正文：尺寸链概率法计算是一种基于概率论的尺寸链计算方法。

它通过计算尺寸链各环节公差的概率分布，求得尺寸链的期望值和标准差，从而实现对尺寸链的准确控制。

一、尺寸链概率法计算的定义与原理尺寸链概率法计算是一种以概率论为基础的尺寸链计算方法。

它通过分析尺寸链各环节公差的概率分布，从而得出尺寸链的期望值和标准差。

尺寸链概率法计算的原理是：在给定的条件下，通过计算各环节公差的可能性，得出尺寸链的总体性能。

二、尺寸链概率法计算的具体步骤1.确定尺寸链的组成：首先需要确定尺寸链的组成，包括各环节的名称、公差以及相互之间的关系。

2.计算各环节的公差：根据尺寸链的组成，计算各环节的公差，并分析各环节公差之间的相互影响。

3.计算概率：通过对各环节公差的概率分布进行计算，分析各环节公差对尺寸链性能的影响。

4.确定概率分布：根据计算得到的概率，确定尺寸链各环节公差的概率分布。

5.计算期望值和标准差：根据概率分布，计算尺寸链的期望值和标准差，从而得出尺寸链的性能指标。

三、尺寸链概率法计算的应用领域尺寸链概率法计算广泛应用于机械制造、航空航天、汽车制造等领域，通过对尺寸链的期望值和标准差进行控制，实现对产品性能的精确预测和优化设计。

四、尺寸链概率法计算的优缺点分析优点：尺寸链概率法计算能够精确预测产品性能，为优化设计提供有力支持。

同时，该方法具有较强的通用性，适用于多种领域。

缺点：计算过程较为复杂，需要具备一定的概率论知识。

此外，该方法对数据质量要求较高，如果数据质量差，可能会影响计算结果的准确性。

五、结论尺寸链概率法计算是一种基于概率论的尺寸链计算方法，具有较高的准确性和通用性。

通过对尺寸链各环节公差的概率分布进行计算，可以得出尺寸链的期望值和标准差，从而实现对尺寸链性能的精确控制。
