小接地电流系统中几类异常的区别表

大电流接地系统与小电流接地系统（不接地系统）发生故障的区别，对系统设备运行的影响，处理原则和注意事项。

中性点直接接地（包括经小阻抗接地）得系统，当发生单相接地故障时，接地电流一般都比较大，所以称为大电流接地系统.一般110kv及以上的系统采用大电流接地系统。

中性点不接地或经消弧线圈接地的系统，发生单相接地故障时，由于不构成短路回路，接地短路电流比负荷电流小很多，这种系统称为小电流接地系统。

一般66kv及以下系统常采用这种系统1 中性点不接地电网的接地保护中性点不接地系统的接地保护、接地选线装置(1) 系统接地绝缘监视装置：（陡电6.0KV厂用电系统）绝缘监视装置是利用零序电压的有无来实现对不接地系统的监视。

将变电所母线电压互感器其中一个绕组接成星形，利用电压表监视各相对地电压，另一绕组接成开口三角形，接入过电压继电器，反应接地故障时出现的零序电压。

当发生单相接地故障时，开口三角形出现零序电压，过电压继电器动作，发出接地信号。

该保护只能实现监测出接地故障，并能通过三只电压表判别出接地的相别，但不能判别出是哪条线路的接地。

要想判断故障线路，必须经拉线路试验。

且若发生两条线路以上接地故障时，将更难判别。

装置可能会因电压互感器的铁磁谐振、熔断器的接触不良、直流的接地、回路的接触不良而误发或拒发接地信号。

(2) 零序电流保护：零序电流保护是利用故障线路的零序电流比非故障线路零序电流大的特点来实现选择性的保护，如DD-11接地电流继电器和南自厂的RCS-955系列保护。

该保护一般安装在零序电流互感器的线路上，且出线较多的电网中更能保证它的灵敏度和选择性。

但由于零序电流互感器的误差，线路接线复杂，单相接地电容的大小、装置的误差、定值的误差、电缆的导电外皮等的漏电流等影响，发生单相接地故障线路零序电流二次反映不一定比非故障线路大，易发生误判断、误动。

(3) 零序功率保护：零序功率方向保护是利用非故障线路与故障线路的零序电流相差180°来实现有选择性的保护。

电力系统常见电压异常分析及处理发布时间：2023-02-15T08:03:15.202Z 来源：《当代电力文化》2022年19期作者：宗艳1 白丽娜2 [导读] 电力系统运行过程中宗艳1 白丽娜21.国网沧州供电公司，河北沧州 0610002.国网邢台供电公司，河北邢台 054000摘要:电力系统运行过程中，经常发生电压异常的情况。

电压降低、过电压均会影响电力系统安全稳定运行，因此及时发现识别电压异常及其原因，并采取正确的措施进行处理至关重要。

本文对小电流接地系统单相接地、电压互感器一、二次熔丝熔断、线路断线、系统谐振等引发的电压异常进行了分析，并给出了相的处置措施。

关键词：电力系统；电压异常；单相接地；断线；谐振；前言电力系统在运行过程中，常常出现电压异常的情况，主要表现为电压的降低和升高。

电压异常可能造成一次设备绝缘损坏、继电保护等二次设备保护拒动等问题，需要重视。

常见的引发电压异常的情况有小电流接地系统单相接地、电压互感器一、二次熔丝熔断、一次线路断线、电力系统谐振等原因。

一、小电流接地系统单相接地电力系统按接地方式分为大电流接地系统和小电流接地系统。

大电流接地系统包括直接接地、小电阻接地系统等。

小电流接地系统是指中性点不接地或经消弧线圈和高阻抗接地的三相系统，又称中性点间接接地系统。

在我国，系统零序电抗与正序电抗比值大于4~5的系统为小电流接地系统。

在美国和西欧，零序电抗与正序电抗比值大于3为小电流接地系统。

一般110kV及以上系统为大电流接地系统；35kV及以下为小电流接地系统。

小电流接地系统单相接地是一种常见故障。

当小电流接地系统发生单相接地时，接地相的相电压降低或变为0V，其他两相相电压升高。

接地相没有故障电流。

因此，单相接地故障时，允许系统运行1-2小时。

但系统单相接地时，另外两相对地电压升高，最高升高为线电压容易造成设备绝缘损坏，继而发生两相短路、三相短路等。

同时接地故障点产生电弧，可能烧坏设备，发展成相间或三相故障。

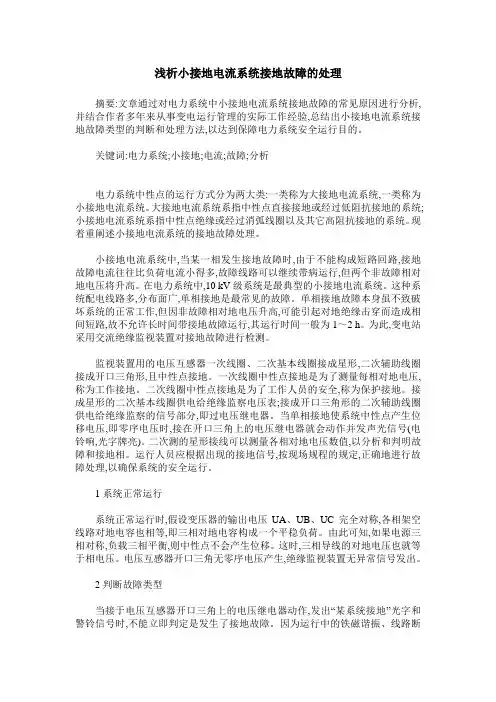

浅析小接地电流系统接地故障的处理摘要:文章通过对电力系统中小接地电流系统接地故障的常见原因进行分析,并结合作者多年来从事变电运行管理的实际工作经验,总结出小接地电流系统接地故障类型的判断和处理方法,以达到保障电力系统安全运行目的。

关键词:电力系统;小接地;电流;故障;分析电力系统中性点的运行方式分为两大类:一类称为大接地电流系统,一类称为小接地电流系统。

大接地电流系统系指中性点直接接地或经过低阻抗接地的系统;小接地电流系统系指中性点绝缘或经过消弧线圈以及其它高阻抗接地的系统。

现着重阐述小接地电流系统的接地故障处理。

小接地电流系统中,当某一相发生接地故障时,由于不能构成短路回路,接地故障电流往往比负荷电流小得多,故障线路可以继续带病运行,但两个非故障相对地电压将升高。

在电力系统中,10 kV级系统是最典型的小接地电流系统。

这种系统配电线路多,分布面广,单相接地是最常见的故障。

单相接地故障本身虽不致破坏系统的正常工作,但因非故障相对地电压升高,可能引起对地绝缘击穿而造成相间短路,故不允许长时间带接地故障运行,其运行时间一般为1～2 h。

为此,变电站采用交流绝缘监视装置对接地故障进行检测。

监视装置用的电压互感器一次线圈、二次基本线圈接成星形,二次辅助线圈接成开口三角形,且中性点接地。

一次线圈中性点接地是为了测量每相对地电压,称为工作接地。

二次线圈中性点接地是为了工作人员的安全,称为保护接地。

接成星形的二次基本线圈供电给绝缘监察电压表;接成开口三角形的二次辅助线圈供电给绝缘监察的信号部分,即过电压继电器。

当单相接地使系统中性点产生位移电压,即零序电压时,接在开口三角上的电压继电器就会动作并发声光信号(电铃响,光字牌亮)。

二次测的星形接线可以测量各相对地电压数值,以分析和判明故障和接地相。

运行人员应根据出现的接地信号,按现场规程的规定,正确地进行故障处理,以确保系统的安全运行。

1系统正常运行系统正常运行时,假设变压器的输出电压UA、UB、UC完全对称,各相架空线路对地电容也相等,即三相对地电容构成一个平稳负荷。

可编辑修改精选全文完整版电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类，有中性点接地系统和中性点不接地系统。

其中，两种接地系统按接地故障的方式分类，又有单相接地、两相接地、三相接地3种短路故障。

单相接地是最常见的线路故障，两相接地、三相接地出现几率小，但有明显的相间短路特征。

★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点：1.一相电流增大，一相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为同一相别。

3.零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4.故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。

☆两相短路故障特点：1.两相电流增大，两相电压降低；没有零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.两个故障相电流基本反向。

4.故障相间电压超前故障相间电流约80度左右。

☆两相接地短路故障特点：1.两相电流增大，两相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.零序电流向量为位于故障两相电流间。

4.故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

☆三相短路故障特点：1.三相电流增大，三相电压降低；没有零序电流、零序电压。

2.故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。

★电力系统工作接地（接地保护）变压器或发电机中性点通过接地装置与大地连接，称为工作接地。

工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4?为合格。
