浦东大道2311 号申佳船厂浦江游览•快线游”游览船内装修方案上海译达建筑装饰设计工程有限公司2019 年5 月15 日、工程概况本工程为浦东大道2311 号申佳船厂“浦江游览·快线游”游览船内装修工程。
内装范围主要为：上甲板：观光甲板170m2干舷甲板：男卫生间10.5m2、女卫生间10.5m2、吧台 4.5m2、客舱115m2、梯道9m2、驾驶室9m2舱内：监控室7.6m2、更衣室40m2、施工内容1、天花围壁板：（天花30mm 厚、独立围壁50mm 厚、衬板30mm 厚）2、地坪材料：3、绝缘：所有敷设的75mm 玻璃棉毡容重为32KG/M 3，包筋30mm 玻璃棉毡容重为32KG/M 3，所有扶强材间20mm+20mm 陶瓷棉毡容重为170 KG/M 3，包筋20mm+20mm陶瓷棉毡容重为170 KG/M3，所有绝缘应向无绝缘处延伸450mm，所有绝缘用金属碰钉固定，暴露绝缘用铝箔加将军帽装饰。
4、设备清单、施工工艺1、75mm 厚玻璃棉材料的施工工艺A、施工前准备1.1 技术资料施工前，应仔细熟悉防火分隔图、隔热隔音绝缘布置图、绝缘材料托盘表，必要时，进行工艺和技术交底。
1.2 物资资料产品出厂前，要进行质量检验，且必须提供船级社证书和产品型式认可证书，凡不符合质量检验认可的产品，均不准上船安装。
1.3 施工工具剪刀、钢皮刀，涂胶刷、胶水桶等。
1.4 安全措施施工操作时应穿戴好防护手套、防尘口罩等劳防用品。
B、施工人员准备施工人员上岗前,应经过专业知识和安全生产知识的应知、应会培训，考核合格后方能上岗操作。
C、工艺要求3.1 材料要求3.1.1 玻璃棉隔热材料（分表面玻璃丝布、表面铝箔布两类）技术性能参见相关说明书及BV 船级社证书。
3.1.2 材料表面用无碱玻璃丝布六面包覆、一面铝箔布包覆（另外五面包玻璃丝布）。
3.1.3 材料的长度和宽度根据船舶需要而定（一般依据船舶的肋骨及扶强材的大小）。
第六章内装6.1 甲板敷料安装节点6.1.1 适用范围本节点适用于船舶甲板敷料的安装。

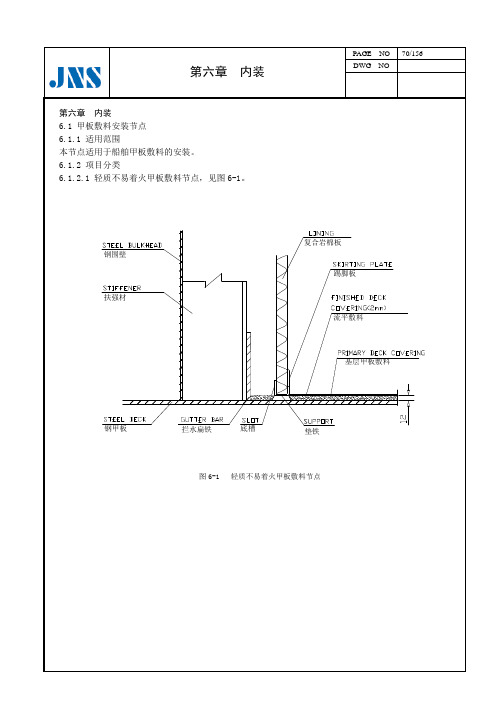

6.1.2 项目分类6.1.2.1 轻质不易着火甲板敷料节点，见图6-1。
钢围壁扶强材钢甲板拦水扁铁底槽垫铁流平敷料踢脚板复合岩棉板基层甲板敷料图6-1 轻质不易着火甲板敷料节点6.1.2.2 A-60级轻质复合耐火甲板敷料节点，见图6-2。
扶强材钢围壁钢甲板拦水扁铁流平敷料面层轻质敷料钢筋网马脚珍珠岩混凝土A-60级甲板敷料图6-2 A-60级轻质复合耐火甲板敷料节点6.1.2.3 A-60级轻质浮动耐火甲板敷料节点，见图6-3。
钢围壁扶强材钢甲板拦水扁铁垫铁复合岩棉板踢脚板流平敷料陶瓷棉钢筋网面层轻质敷料防水薄膜陶瓷棉分隔条密封膏A-60级甲板敷料图6-3 A-60级轻质浮动耐火甲板敷料节点6.1.2.4 水泥+防滑地砖安装节点，见图6-4。
马脚钢甲板水泥胶粘剂地砖钢围壁扶强材拦水扁铁垫铁硅胶胶粘剂踢脚线图6-4 水泥+防滑地砖安装节点岩棉（外包玻璃丝布）ROCK WOOL(80kg/m )(WITH GLASS FIBRE CLOTH)3BEAM OR STIFFENER横梁或扶强材5030碰钉STUDPIN 3DECK OR WALL 甲板或舱壁(WITH GLASS FIBRE CLOTH)岩棉（外包玻璃丝布）ROCK WOOL(100kg/m )6.2 绝缘安装节点 6.2.1适用范围本节点适用于船舶绝缘材料的安装。
6.2.2 项目分类6.2.2.1绝缘安装典型节点 a) 隔热典型节点，见图6-5。
图6-5 隔热典型节点b) 隔音典型节点，见图6-6。
ROCK WOOL(100kg/m )岩棉（外包玻璃丝布）(WITH GLASS FIBRE CLOTH)甲板或舱壁DECK OR WALL 3STUDPIN 碰钉50横梁或扶强材BEAM OR STIFFENER图6-6 隔音典型节点303陶瓷棉（外包玻璃丝布）(WOOL COVERD WITH GLASS FIBRE COTH)ALUMINO SILICATE(170kg/m )碰钉STUDPIN 陶瓷棉（外包玻璃丝布）(WITH GLASS FIBRE CLOTH)ALUMINO SILICATE(170kg/m )3BEAM OR STIFFENER 横梁或扶强材DECK 甲板30202040陶瓷棉（外包玻璃丝布）(WITH GLASS FIBRE CLOTH)ALUMINO SILICATE(170kg/m )碰钉3STUDPIN(WITH GLASS FIBRE CLOTH)陶瓷棉（外包玻璃丝布）ALUMINO SILICATE(170kg/m )3BEAM OR STIFFENER横梁或扶强材WALL舱壁20C) A-60级典型节点，见图6-7、图6-8。
第六章内装甲板敷料安装节点适用范围本节点适用于船舶甲板敷料的安装。
项目分类轻质不易着火甲板敷料节点，见图6-1。
复合岩棉板钢围壁踢脚板扶强材流平敷料基层甲板敷料钢甲板拦水扁铁底槽垫铁图6-1轻质不易着火甲板敷料节点A-60级轻质复合耐火甲板敷料节点，见图6-2。
扶强材拦水扁铁钢围壁流平敷料面层轻质敷料钢筋网A-60级甲板敷料钢甲板珍珠岩混凝土马脚图6-2A-60级轻质复合耐火甲板敷料节点A-60级轻质浮动耐火甲板敷料节点，见图6-3。
复合岩棉板踢脚板扶强材钢围壁流平敷料陶瓷棉钢筋网密封膏A-60级甲板敷料钢甲板拦水扁铁垫铁面层轻质敷料防水薄膜陶瓷棉分隔条图6-3A-60级轻质浮动耐火甲板敷料节点水泥+防滑地砖安装节点，见图6-4。
硅胶胶粘剂钢围壁地砖踢脚线胶粘剂扶强材水泥拦水扁铁垫铁马脚钢甲板图6-4水泥+防滑地砖安装节点5 ROCK WOOL(100kg/m) ROCK WOOL(80kg/m )5 )ALUMINO SILICATE(170kg/m )绝缘安装节点 适用范围本节点适用于船舶绝缘材料的安装。
项目分类绝缘安装典型节点a) 隔热典型节点，见图 6-5。
DECK OR WALL 甲板或舱壁BEAM OR STIFFENER30 横梁或扶强材3 (WITH GLASS FIBRE CLOTH)岩棉（外包玻璃丝布）STUDPIN 碰钉3 (WITH GLASS FIBRE CLOTH)岩棉（外包玻璃丝布）图 6-5 隔热典型节点b) 隔音典型节点，见图 6-6。
DECK OR WALL 甲板或舱壁BEAM OR STIFFENER 横梁或扶强材ROCK WOOL(100kg/m 3 (WITH GLASS FIBRE CLOTH)岩棉（外包玻璃丝布）STUDPIN 碰钉图 6-6隔音典型节点C) A-60 级典型节点，见图 6-7、图 6-8。
3(WITH GLASS FIBRE CLOTH) 陶瓷棉（外包玻璃丝布）30BEAM OR STIFFENER 横梁或扶强材DECK甲板3243图 6-7 A-60 级典型节点（I 型）ALUMINO SILICATE(170kg/m ) (WITH GLASS FIBRE CLOTH) 陶瓷棉（外包玻璃丝布）20 20BEAM OR STIFFENER横梁或扶强材WALL 舱壁STUDPIN 碰钉ALUMINO SILICATE(170kg/m ) (WITH GLASS FIBRE CLOTH) 陶瓷棉（外包玻璃丝布）图 6-8 A-60 级典型节点（II 型）绝缘延伸典型节点隔热、隔音延伸节点，见图6-9。
船舶内装工艺1 适用范围本指导书适用于绝缘材料敷设工艺、甲板敷料敷设工艺、木质家具制作及安装、木作舱室内装工艺。
2 工艺内容2.1 陶瓷棉敷设工艺2.1.1 施工前准备（1）防火分隔绝缘材料敷设前，有关结构的焊接、切割、火工校正等工作均应结束，一般不允许在绝缘材料施工后再进行明火作业；（2）防火分隔及防潮型矿物棉板的固定形式按已确定的设计图纸施工。
2.1.2 材料准备（1）按施工图的要求备齐各种规格的防火绝缘材料、碰钉及各类胶水；（2）A-60级防火分隔绝缘材料为陶瓷棉，分板材与套块两种形式，板材厚度为20mm+20mm（40mm），容重为170kg/m3；（3）A-30级防火分隔绝缘材料为陶瓷棉，分板材与套块两种形式，板材厚度为15mm+15mm（30mm），容重为120kg/m3；（4）碰钉:碰钉采用碰焊形式或粘贴形式由设计确定。
（单位：mm）（5）碰钉长度根据防火分隔绝缘材料理论总厚度以及有装饰或无装饰部位所采用的不同锁紧盖，来确定碰钉的长度，无装饰部位采用半圆锁紧盖的碰钉长度在理论总厚度上加5mm，有装饰部位，采用平锁紧片的碰钉长度在理论总厚度上加10mm；（6）胶水（由防火分隔绝缘材料生产厂配套供应）；（7）耐高温碰钉粘结剂，用于碰钉与船体钢结构之间的粘结；（8）MPV-20型粘结剂（单组份），用于绝缘材料与船体钢结构之间的粘结。
2.1.3 工具准备手提式风动搅拌器或搅拌棒（用于各种胶水的搅拌），切割刀，剪刀，带齿形刮板，油漆刷、尺等。
2.1.4 环境准备（1）需敷设绝缘的钢板和型材，均应按油漆工艺涂刷或二层底漆。
施工时底漆表面应干净无油渍、锈斑。
如有不洁必须打磨干净，并补上底漆，然后方可敷设绝缘材料；（2）凡施工现场均应有良好的通风环境，以保证施工的安全性；（3）在施工现场，环境温度低于-10℃时不得施工。
2.1.5 施工步骤及安全（1）碰钉粘结a．碰钉胶应用搅拌器或搅拌棒搅拌、并按说明书要求进行；b．在需粘碰钉处划好线（纵、横线要求垂直，水平）；c．将碰钉底部圆铁片的油污、锈斑清除干净然后蘸上碰钉胶，将其粘贴在所需的部位（胶的厚度不大于2mm）。

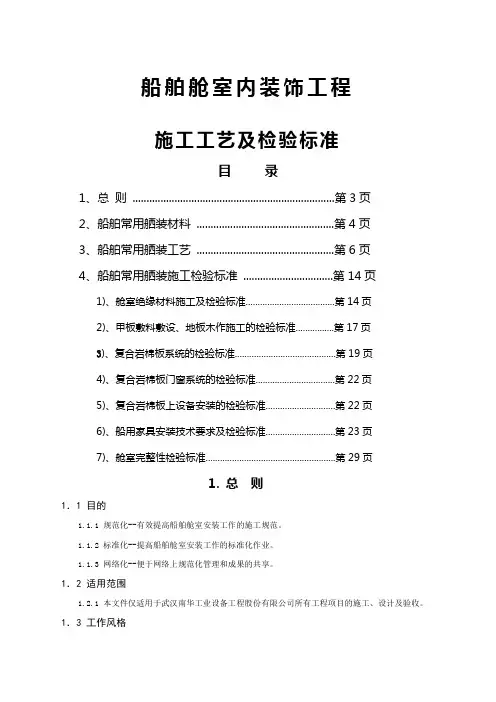

船舶舱室内装饰工程施工工艺及检验标准目录1、总则 (3)2、船舶常用舾装材料 (4)3、船舶常用舾装工艺 (6)4、船舶常用舾装施工检验标准 (14)1)、舱室绝缘材料施工及检验标准 (14)2)、甲板敷料敷设、地板木作施工的检验标准 (17)3)、复合岩棉板系统的检验标准 (19)4)、复合岩棉板门窗系统的检验标准 (22)5)、复合岩棉板上设备安装的检验标准 (22)6)、船用家具安装技术要求及检验标准 (23)7)、舱室完整性检验标准 (29)1. 总则1．1 目的1.1.1 规范化--有效提高船舶舱室安装工作的施工规范。
1.1.2 标准化--提高船舶舱室安装工作的标准化作业。
1.1.3 网络化--便于网络上规范化管理和成果的共享。
1．2 适用范围1.2.1 本文件仅适用于武汉南华工业设备工程股份有限公司所有工程项目的施工、设计及验收。
1．3 工作风格1.3.1本规范文件为(武汉南华工业设备工程股份有限公司)装饰事业部标准的施工工艺文件，不提倡个人更改工艺，如确实有提高工作效率、提高施工质量的施工工艺，经统一讨论、确定后对本规范进行补充并实施。
工程施工严格遵照国家有关船舶舾装标准进行。
2.船舶常用舾装材料序号材料名称型号规格容重备注及说明一舱室绝缘及隔热材料1 32K25mm厚超细玻璃棉(隔热层) 32k25mm 25mm 32Kg/M3单面带铝箔布2 岩棉(绝缘层) 25mm/50mm 100Kg/M3单面包玻璃丝布3 陶瓷棉(绝缘层) 20mm/50mm 170Kg/M3单面包玻璃丝布4 陶瓷棉套块(绝缘层) 20mm/50mm 170Kg/M3单面包玻璃丝布5 矿物棉复合板(绝缘层) KPB-3 20mm~50mm不等34Kg/M36 矿物棉复合板(绝缘层) KPB-3J 20mm~50mm不等35Kg/M3(外贴玻璃丝布)7 矿物棉复合板(绝缘层) KPB-3JF 20mm~50mm不等45Kg/M3(外贴阻燃白布)8 矿物棉复合板套块(绝缘层) KPB-3J 20mm~50mm不等35Kg/M3(外贴玻璃丝布)9 矿物棉复合板套块(绝缘层) KPB-3JF 20mm~50mm不等45Kg/M3(外贴阻燃白布)10 阻燃粘接白胶用于矿物棉施工11 阻燃粘接白布~0.5Kg/M2用于KPB-3JF矿物棉施工12 阻燃腻子用于KPB-3JF矿物棉施工13 镀锌钢质碰钉(带锁紧压片) 用于绝缘层、防火层的施工14 钢质粘接碰钉(带锁紧压片) 用于绝缘层、防火层的施工二舱室天花、围壁材料1 铝质条形天花扣板(含龙骨等) 84R 0.5mm×6M/根~3Kg/M2用于天花的施工2 4mm铝塑板(含龙骨等) 1.22M×2.44M ~4.5Kg/M2用于天花、围壁的施工3 TC防火板(双面PVC) 6mm厚 1.22M×2.44M~4Kg/M2用于天花、围壁的施工4 波音板(含龙骨等) ~4mm厚 1.22M×2.44M ~4Kg/M2主要用于天花5 人造皮革面软包板(含龙骨等) 8~13mm厚按设计要求~5Kg/M2用于天花、围壁的施工6 6mm厚双面贴防火板6mm厚 1.22M×2.44M~4Kg/M2用于天花、围壁的施工7 玻璃钢窗斗主要用于窗斗的施工8 复合岩棉板(单面PVC，0.7mm镀锌钢板，岩棉芯材)25mm 550mm ~16Kg/M2用于天花、围壁的施工9 复合岩棉板(双面PVC，0.7mm镀锌钢板，岩棉芯材)50mm 550mm ~17Kg/M2用于天花、围壁的施工10 铝质蜂窝板(单面PVC，0.7mm镀锌钢板，铝蜂窝芯材)25mm 550mm ~13Kg/M2用于天花、围壁的施工11 铝质蜂窝板(双面PVC，0.7mm镀锌钢板，铝蜂窝芯材)50mm 550mm ~14Kg/M2用于天花、围壁的施工12 铝质蜂窝板(单面PVC，0.7mm铝板，铝蜂窝芯材)25mm 550mm ~10Kg/M2用于天花、围壁的施工13 铝质蜂窝板(双面PVC，0.7mm铝板，铝蜂窝芯材)50mm 550mm ~11Kg/M2用于天花、围壁的施工14 微孔吸音板(单面PVC，0.7mm镀锌钢板，岩棉芯材)25mm 550mm ~16Kg/M2用于天花、围壁的施工15 微孔吸音板(双面PVC，0.7mm镀锌钢板，岩棉芯材)50mm 550mm ~17Kg/M2用于天花、围壁的施工16 进口铝质蜂窝板(双面2mm铝板板烤漆面，铝蜂窝芯材)12mm 标板~8Kg/M2用于天花、围壁的施工17 组装式冷库板(双面2mm不锈钢板板，聚氨脂隔热芯材)120mm 标板~42Kg/M2用于冷库的施工18 (成品)玻璃钢板6mm 标板~6Kg/M2用于湿房间的施工19 (成品)玻璃钢卫生间隔断30mm 标板~25Kg/M2用于湿房间的施工20 (成品)千思板卫生间隔断12mm 标板~5Kg/M2用于湿房间的施工21 1.2mm厚不锈钢板 1.2mm 标板~4Kg/M2用于湿房间的施工22 墙面瓷砖8~12mm 标板40~50Kg/M2用于湿房间的施工23 9mm厚仿红木面板(进口板材) 9mm 标板~4Kg/M2用于围壁的施工24 3mm厚仿红木面板(进口板材) 3mm 标板~1.2Kg/M2用于天花、围壁的施工三舱室地面装饰材料1 2mm厚PVC地板2mm 1830~2000mm宽×20M长3.3Kg/M2用于房间的地面施工2 3mm厚橡塑地板3mm 1830~2000mm宽×20M长~3.8Kg/M2用于房间的地面施工3 4mm厚橡胶地板4mm 600×600 ~5.8Kg/M2用于房间的地面施工4 阻燃混纺(羊毛地毯) 6~12mm厚不等~4Kg/M2用于房间的地面施工5 (防潮型)复合木地板12mm厚不等~7.5Kg/M2用于房间的地面施工6 (防潮型)实木地板18mm厚不等~15Kg/M2用于房间的地面施工7 TQ-1型甲板基层敷料10mm厚~1800Kg/M38 流平甲板敷料2mm厚~1800Kg/M39 CF-800型超轻质甲板敷料9mm厚800Kg/M310 TZ-2(A60级)防火甲板敷料50mm厚2800Kg/M311 TZ-3型浮动式(A60级)甲板敷料50mm厚2300Kg/M312 TZQ-3轻型浮动式(A60级)防火甲板敷料50mm厚1800Kg/M313 TZQ-2轻型复合式(A60级)防火甲板敷料50mm厚2500Kg/M314 HF91-02阻尼膏基材的1.5-2倍敷设厚 1.5g/C M3人工敷设15 HF91-04阻燃型阻尼板材基材的1-2倍敷设厚度 1.8g/C M3人工粘贴16 HF98-10INP型阻尼涂料基材的1.5-2倍敷设厚 2.6g/C M3人工敷设17 HF05-01自粘性阻尼板材2~2.5mm 4.5Kg/M2人工敷设3.船舶常用舾装施工工艺3．1 绝缘材料施工3.1.1 32K25mm厚超细玻璃棉(隔热层)施工工艺a. 在船舱内板除锈完毕、底层防锈油漆完成，将钢质镀锌碰钉碰接在船板上(如船的上层建筑、主体建筑为铝合金，则采用粘接工艺安装碰钉，碰钉粘接密度约16~24颗/M2，钢质碰钉采用阻尼胶水粘接)。

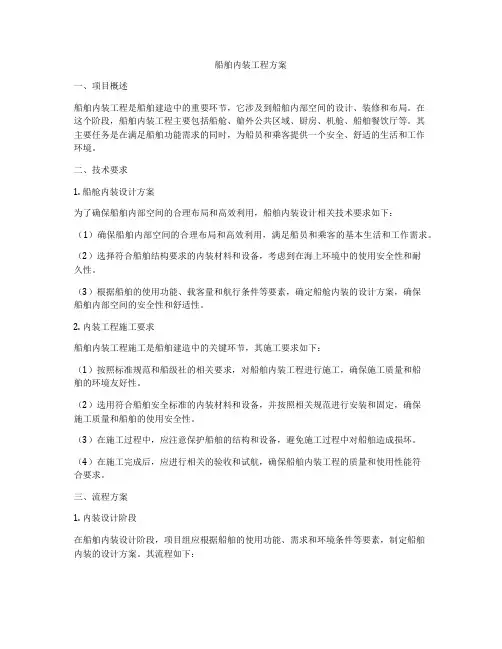

船舶内装工程方案一、项目概述船舶内装工程是船舶建造中的重要环节，它涉及到船舶内部空间的设计、装修和布局。
在这个阶段，船舶内装工程主要包括船舱、艙外公共区域、厨房、机舱、船舶餐饮厅等。
其主要任务是在满足船舶功能需求的同时，为船员和乘客提供一个安全、舒适的生活和工作环境。
二、技术要求1. 船舱内装设计方案为了确保船舶内部空间的合理布局和高效利用，船舶内装设计相关技术要求如下：（1）确保船舶内部空间的合理布局和高效利用，满足船员和乘客的基本生活和工作需求。
（2）选择符合船舶结构要求的内装材料和设备，考虑到在海上环境中的使用安全性和耐久性。
（3）根据船舶的使用功能、载客量和航行条件等要素，确定船舱内装的设计方案，确保船舶内部空间的安全性和舒适性。
2. 内装工程施工要求船舶内装工程施工是船舶建造中的关键环节，其施工要求如下：（1）按照标准规范和船级社的相关要求，对船舶内装工程进行施工，确保施工质量和船舶的环境友好性。
（2）选用符合船舶安全标准的内装材料和设备，并按照相关规范进行安装和固定，确保施工质量和船舶的使用安全性。
（3）在施工过程中，应注意保护船舶的结构和设备，避免施工过程中对船舶造成损坏。
（4）在施工完成后，应进行相关的验收和试航，确保船舶内装工程的质量和使用性能符合要求。
三、流程方案1. 内装设计阶段在船舶内装设计阶段，项目组应根据船舶的使用功能、需求和环境条件等要素，制定船舶内装的设计方案。
其流程如下：（1）调研分析：对船舶的使用需求和环境条件进行调研和分析，确定船舱内装的基本要求和设计方案。
（2）方案设计：结合船舶的航行条件、载客量和使用功能等要素，制定船舱内装的设计方案，包括内部空间的布局、装修材料和设备的选择等内容。
（3）方案评审：将设计方案进行评审，确保设计方案符合相关规范和船级社的要求，满足船舶的实际使用需求。
2. 施工阶段在船舶内装工程施工阶段，项目组应按照设计方案和相关规范，进行施工和验收工作。
