综合管廊供配电系统的设计_张浩

城市综合管廊工程技术规范之设计要求在城市建设中，综合管廊工程扮演着至关重要的角色。

它是一种集成了各种公用管线的地下空间系统，能够有效地解决城市地下空间错综复杂的问题。

为确保综合管廊工程的设计与建设质量，需要制定相应的技术规范，并明确其中的设计要求。

一、综合管廊工程的基本概述在设计综合管廊工程时，需首先了解其基本概述。

综合管廊工程通常包括的内容有：排水系统、供电系统、供气系统、通信系统、燃气系统等。

设计时需要对每个系统的需求进行详细分析，并根据具体情况进行合理的布置。

二、设计要求之市政排水系统在设计综合管廊工程的市政排水系统时，需要根据下列要求进行设计：1. 排水管网的合理布局：将雨水排水系统与污水排水系统分开设计，并进行合理布局，以保证排水效率和便捷性。

2. 排水系统的容量计算：准确计算各个区域的水量，并根据计算结果确定排水管道的直径和排水能力。

3. 排水管道的材料选择：根据地下环境、土壤特性以及所排放的水质要求，选择合适的管道材料，并进行合理的施工。

三、设计要求之供电系统在设计综合管廊工程的供电系统时，需要满足以下要求：1. 电力供应的可靠性：确保供电系统具备稳定可靠的供电能力，以满足综合管廊工程各个系统的用电需求。

2. 电缆布置与保护：合理布置电缆线路，避免干扰和互相干扰。

同时，在保护方面应采取必要的措施，确保电缆线路的安全运行。

3. 供电设备的选用：根据电气负荷的需求，选择合适的供电设备，并确保其质量和技术指标符合要求。

四、设计要求之供气系统在设计综合管廊工程的供气系统时，需要满足以下要求：1. 供气管道的布置：合理布置供气管道，使其能够满足不同区域的气体需求，并且便于维护和管理。

2. 气体质量和安全性：确保供气管道的气体质量符合国家相关标准，同时要采取相应的安全措施，以防止气体泄漏和火灾等事故发生。

3. 气体压力和流量：根据需求确定合适的气体压力和流量，并在设计时考虑峰值负荷和稳定负荷的需求。

地下综合管廊设计地下综合管廊作为城市基础设施的重要组成部分，承载着各类管线及设备的布置和维护任务。

其设计应当充分考虑功能性、安全性、可维护性、经济性等多方面因素，以满足城市发展和居民生活的需求。

本文将以地下综合管廊设计为主题，介绍其设计原则、布局规划、施工技术等相关内容。

一、设计原则1.功能性：地下综合管廊的主要功能是集中布置各类管线，包括供水、排水、燃气、电力、通信等。

设计时应考虑各管线的布置顺序、距离和互相之间的干扰等因素，确保各项管线能够独立运行、互不干扰。

2.安全性：地下综合管廊的设计应符合相关规范和要求，确保管廊的结构安全、防火性能良好，并采取合适的防水、防潮措施。

另外，应考虑紧急疏散通道、消防设备等的设置，确保人员安全。

3.可维护性：管廊内的管线需要定期检修和维护，因此设计时应考虑易于维修和更换的通道，设立适当的检修孔和维修通道，以方便维护人员进行操作和维护工作。

4.经济性：地下综合管廊的设计应尽可能降低建设和维护成本，合理利用现有基础设施和空间资源，避免浪费。

二、布局规划1.管廊布置：地下综合管廊的布置应根据城市发展规划和各项管线的布局需求进行合理的规划。

可以采用分段布置或网格布置等方式，根据实际情况确定管道的长度、宽度、深度等参数。

2.进出口设置：地下综合管廊需要设置进出口，方便管线的进出和维护。

进出口应尽可能沿着主要道路或地铁线路布置，方便运输和维护工作。

3.通风与透光：地下综合管廊内空气流通和采光问题需要得到重视。

可以采取自然通风和人工通风相结合的方式，设计合适的通风口和采光窗，确保管廊内空气流通良好且有足够的自然光线。

4.配套设施：地下综合管廊通常还需要设置相关的配套设施，如控制中心、监控系统、消防设施等。

这些设施的设置应满足功能性、安全性和可维护性的要求。

三、施工技术1.地质勘察：地下综合管廊的施工之前，需要进行详细的地质勘察工作，了解地下地质情况、地下水位、土壤质量等信息，以便更好地进行设计和施工。

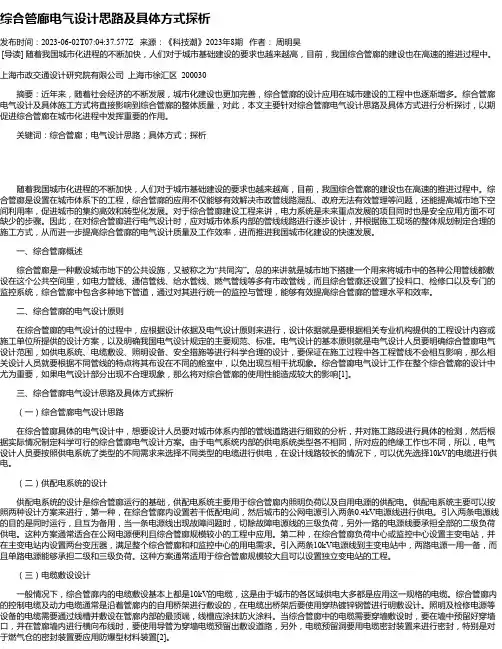

综合管廊电气设计思路及具体方式探析发布时间：2023-06-02T07:04:37.577Z 来源：《科技潮》2023年8期作者：周明昊[导读] 随着我国城市化进程的不断加快，人们对于城市基础建设的要求也越来越高，目前，我国综合管廊的建设也在高速的推进过程中。

上海市政交通设计研究院有限公司上海市徐汇区 200030摘要：近年来，随着社会经济的不断发展，城市化建设也更加完善，综合管廊的设计应用在城市建设的工程中也逐渐增多。

综合管廊电气设计及具体施工方式将直接影响到综合管廊的整体质量，对此，本文主要针对综合管廊电气设计思路及具体方式进行分析探讨，以期促进综合管廊在城市化进程中发挥重要的作用。

关键词：综合管廊；电气设计思路；具体方式；探析随着我国城市化进程的不断加快，人们对于城市基础建设的要求也越来越高，目前，我国综合管廊的建设也在高速的推进过程中。

综合管廊是设置在城市体系下的工程，综合管廊的应用不仅能够有效解决市政管线路混乱、政府无法有效管理等问题，还能提高城市地下空间利用率，促进城市的集约高效和转型化发展。

对于综合管廊建设工程来讲，电力系统是未来重点发展的项目同时也是安全应用方面不可缺少的步骤。

因此，在对综合管廊进行电气设计时，应对城市体系内部的管线线路进行逐步设计，并根据施工现场的整体规划制定合理的施工方式，从而进一步提高综合管廊的电气设计质量及工作效率，进而推进我国城市化建设的快速发展。

一、综合管廊概述综合管廊是一种敷设城市地下的公共设施，又被称之为“共同沟”。

总的来讲就是城市地下搭建一个用来将城市中的各种公用管线都敷设在这个公共空间里，如电力管线、通信管线、给水管线、燃气管线等多有市政管线，而且综合管廊还设置了投料口、检修口以及专门的监控系统，综合管廊中包含多种地下管道，通过对其进行统一的监控与管理，能够有效提高综合管廊的管理水平和效率。

二、综合管廊的电气设计原则在综合管廊的电气设计的过程中，应根据设计依据及电气设计原则来进行，设计依据就是要根据相关专业机构提供的工程设计内容或施工单位所提供的设计方案，以及明确我国电气设计规定的主要规范、标准。

科技创新Ke Ji Chuang Xin摘要：近年来，随着社会经济的飞速发展，城市化建设越来越完善。

城市建设工程中综合管廊设计的应用也逐渐增多。

对于综合管廊而言，电力系统在未来需要重点发展，也是安全应用方面不可或缺的步骤。

综合管廊实际上就是对市政管网的优化，让检修或者维护效率得到显著提高，确保城市体系日常运行的安全性和稳定性。

关键词：综合管廊；电气设计；要点城市综合管廊工程，不仅可以解决市政管线路由混乱、道路反复开挖、损毁事故频发、政府无法有效管理等一系列问题，还可以提高地下空间利用率、有效改善各种管线施工时对交通造成的影响、提升新型城镇化发展质量、打造经济发展新动力。

综合管廊电气设计与施工将直接影响管廊整体性能，为了促进综合管廊在城市化进程中发挥更大的作用，应不断提高综合管廊电气设计水平。

1综合管廊概述综合管廊又被称之为共同沟，属于公共设施，敷设于城市地下。

也就是在地下搭建一个公用空间，将城市各种的公用管线集中敷设在这个公用空间中。

综合管廊设有投料口和检修口，而且还有专门的监控系统，对综合管廊进行实时监控和管理。

在建设时，采取统一规范和设计。

综合管廊包含管线主要有通信、电力、热力、自来水等，有时根据城市规划需要，也可以将排水管线纳入其中。

综合管廊的出现大大节省了城市地下空间资源，而且使得地下管线分布更为合理，无论是敷设新管线，还是日常检修都非常方便。

2供配电系统设计2.1供配电方案的选择（1）方案1：在综合管廊内设置若干低压配电间，从城市公网分别引入两路0.4kV电源进行供电。

两路同时运行，互为备用，当一路进线电源故障退出时，切除故障侧三级负荷，另外一路电源承担全部二级负荷供电。

此方案适合管廊规模较小，公网电源取得便利的情况。

（2）方案2：在管廊负荷中心或者监控中安心设置主变电所，主变电所设置2台变压器，供监控中心及整个管廊用电。

主变电所引入两路10kV电源。

两路电源一用一备，单路电源可以承担100%二级和三级负荷。

综合管廊的常规电气设计（1.中交城乡建设规划设计研究院有限公司湖北武汉 430000；2.中国市政工程中南设计研究总院有限公司湖北武汉 430000）关键词：综合管廊、电气、供配电近年来，为避免道路的反复开挖，充分合理利用城市道路地下空间，美化道路景观，保障市政管线的运行维护安全，国内很多城市均兴起了建设综合管廊的高潮，城市综合管廊本质是上在地下建造的一个隧道空间，将电力、通信、给水、燃气、热力、排水等管线集中敷设在隧道内。

本文主要就综合管廊常规的电气设计进行论述。

一、管廊用电负荷分级及供配电系统总体设计综合管廊的主要用电设备为风机、排水泵、照明、检修插座、监控与报警设备、消防设备等。

其中，消防设备、监控与报警设备、应急照明设备为二级负荷，其他用电设备为三级负荷。

综合管廊附属设施，主要用电设备有排风机、潜污泵、照明、监控与报警设备等，具有“负荷容量相对较小，而数量众多，且在管廊沿线呈带状分布，供电距离较长”的特点，一般0.4Kv电压的供电距离不超过1km，而10Kv电压的供电距离则超过10km。

根据管廊负荷特点，综合管廊供配电系统采用10/0.4kV两级配电系统。

根据变配电系统的总体设计，主要设施如下：（1）10/0.4kV总变配电间，一般与监控中心合建（2）10/0.4kV箱式变电站，沿管廊1.2~1.6km 设置（3）电气设备用房（分配电间），设在排风口处（4）管廊内部动力及照明配电系统。

二、总变配电间设计1、供电电源：总变配电间供电负荷按二级负荷考虑，由地区电网就近提供两回路10kV电源供电，每回电源线路均应承受100%的全部负荷。

2、变配电系统：10kV配电系统主接线采用单母线分段接线，至箱式变电站10kV供电一般采用双回路树干式接线或环网接线，其中双回路树干式接线，相对环网接线，对二级负荷来说，可靠性更高，一般适用于大规模或片区综合管廊，供电半径更大，而环网接线更适用于规模较小的管廊；变配电间内设两台变压器，一用一备，主要为监控中心动力、照明、监控、消防等设备供电；低压配电系统采用单母线分段接线，并通过放射式配电至各层配电箱或设备间配电箱，二级负荷采用双回路电源分别引自不同的母线段。

综合管廊设计规范综合管廊是指在地下或高架架空的现有城市区域内，专为电力、电信、给水、排水、燃气、热力、路灯、监控、安防、消防等多种公共设施的埋设，以及电缆、光缆、排水管等多种公用配套设施的布置而建设的一种城市地下综合设施。

综合管廊设计规范是指在设计和建设综合管廊时需要遵循的技术标准和规定，旨在确保综合管廊的设计符合安全、经济、合理、可操作、易维修、环保等要求，达到高标准、高质量的设计效果。

以下是综合管廊设计规范常见的内容：1. 综合管廊规划与设计：包括综合管廊的布置与层次、截面形式、埋深等要求。

在规划与设计过程中需要考虑道路、管线、建筑物等相关要素，充分利用地下空间，确保综合管廊与城市景观协调。

2. 综合管廊材料选用：要求使用符合国家标准的混凝土、钢筋、管道、电缆、光缆等材料，以确保综合管廊的结构稳定、耐久性好、耐腐蚀能力强。

3. 综合管廊结构设计：包括综合管廊的截面形式、支撑结构、防水设计等。

综合管廊的结构设计要合理布置支撑柱、梁、板等，确保结构的稳定性和承载能力。

4. 综合管廊通风设计：综合管廊应考虑通风系统的设计，以确保管廊内空气的流通和排除有害气体，提高管廊的舒适性和安全性。

5. 综合管廊安全设计：包括设计综合管廊的安全出口、防火措施、防雷击措施、防洪措施等。

综合管廊的安全设计要考虑各种可能的安全隐患，并制定相应的应急预案。

6. 综合管廊布线设计：综合管廊内的电缆、光缆等设施的布置要符合相关标准，确保电缆的敷设和连接质量，保证公用设施正常运行。

7. 综合管廊施工图设计：综合管廊的施工图设计需要详细标明各种设施的具体尺寸、材料、敷设方式等，确保施工能够按图施工，减少施工过程中的问题和风险。

总之，综合管廊设计规范是综合管廊建设的重要依据，通过遵循规范的要求，可以提高综合管廊的质量、安全、可操作性和可维护性，为城市的现代化建设提供重要的技术支撑。

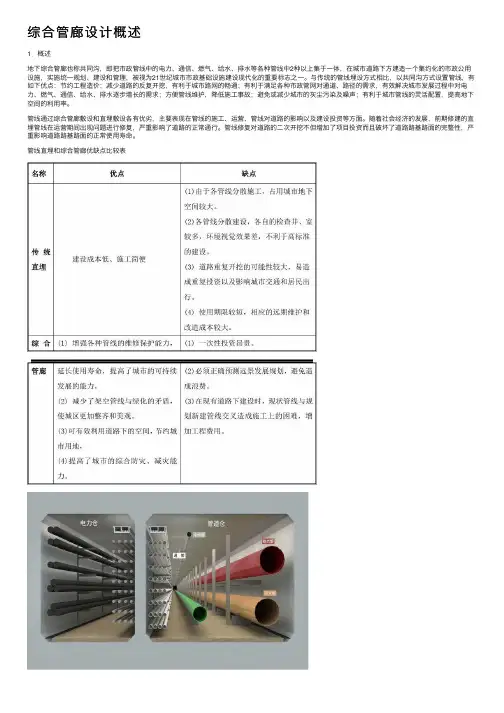

综合管廊设计概述1．概述地下综合管廊也称共同沟，即把市政管线中的电⼒、通信、燃⽓、给⽔、排⽔等各种管线中2种以上集于⼀体，在城市道路下⽅建造⼀个集约化的市政公⽤设施，实施统⼀规划、建设和管理，被视为21世纪城市市政基础设施建设现代化的重要标志之⼀。

与传统的管线埋设⽅式相⽐，以共同沟⽅式设置管线，有如下优点：节约⼯程造价；减少道路的反复开挖，有利于城市路⽹的畅通；有利于满⾜各种市政管⽹对通道、路径的需求，有效解决城市发展过程中对电⼒、燃⽓、通信、给⽔、排⽔逐步增长的需求；⽅便管线维护，降低施⼯事故；避免或减少城市的灰尘污染及噪声；有利于城市管线的灵活配置，提⾼地下空间的利⽤率。

管线通过综合管廊敷设和直埋敷设各有优劣，主要表现在管线的施⼯、运营、管线对道路的影响以及建设投资等⽅⾯。

随着社会经济的发展，前期修建的直埋管线在运营期间出现问题进⾏修复，严重影响了道路的正常通⾏。

管线修复对道路的⼆次开挖不但增加了项⽬投资⽽且破坏了道路路基路⾯的完整性，严重影响道路路基路⾯的正常使⽤寿命。

管线直埋和综合管廊优缺点⽐较表双舱型综合管廊三舱型综合管廊双舱型综合管廊⼊廊管线为给⽔、燃⽓、电⼒、通信管线，⾬污⽔管道需直埋敷设，三舱型综合管廊⼊廊管线为⾬⽔、污⽔、给⽔、燃⽓、电⼒、通信管线。

2.综合管廊⽅案2.1设计原则综合管廊的设计宗旨是安全、经济、合理，并为远期发展留有余地。

1）综合管廊的平⾯线形基本与所在道路的平⾯线形平⾏，如需转折则平⾯线形的转折⾓必须符合各类管线平⾯弯折的转弯半径要求。

2）综合管廊的最⼩埋设深度根据施⼯⼯艺，必要的覆⼟厚度以及横向埋管的安全空间等因素确定。

3）综合管廊的断⾯空间能满⾜各类管线的敷设、维护以及扩容的需要；管廊的断⾯形式及各类管线的布置应能满⾜综合管廊安全运⾏的要求。

4）综合管廊特殊断⾯的空间能满⾜各类管线的衔接、通风⼝、⼈员出⼊⼝以及吊装⼝等的布置要求。

5）综合管廊采⽤⼆次找坡⽅式排出廊道内积⽔，综合管廊内设1%的横向坡度，不⼩于2‰的纵向坡度。

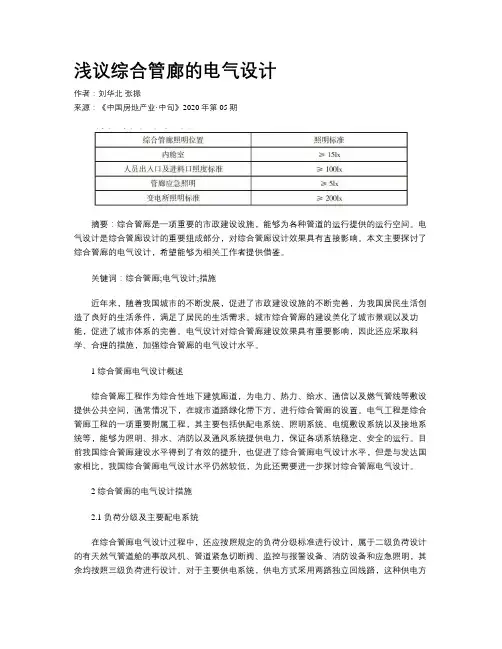

浅议综合管廊的电气设计作者：刘华北张振来源：《中国房地产业·中旬》2020年第05期摘要：综合管廊是一项重要的市政建设设施，能够为各种管道的运行提供的运行空间。

电气设计是综合管廊设计的重要组成部分，对综合管廊设计效果具有直接影响。

本文主要探讨了综合管廊的电气设计，希望能够为相关工作者提供借鉴。

关键词：综合管廊;电气设计;措施近年来，随着我国城市的不断发展，促进了市政建设设施的不断完善，为我国居民生活创造了良好的生活条件，满足了居民的生活需求。

城市综合管廊的建设美化了城市景观以及功能，促进了城市体系的完善。

电气设计对综合管廊建设效果具有重要影响，因此还应采取科学、合理的措施，加强综合管廊的电气设计水平。

1 综合管廊电气设计概述综合管廊工程作为综合性地下建筑廊道，为电力、热力、给水、通信以及燃气管线等敷设提供公共空间，通常情况下，在城市道路绿化带下方，进行综合管廊的设置。

电气工程是综合管廊工程的一项重要附属工程，其主要包括供配电系统、照明系统、电缆敷设系统以及接地系统等，能够为照明、排水、消防以及通风系统提供电力，保证各项系统稳定、安全的运行。

目前我国综合管廊建设水平得到了有效的提升，也促进了综合管廊电气设计水平，但是与发达国家相比，我国综合管廊电气设计水平仍然较低，为此还需要进一步探讨综合管廊电气设计。

2 综合管廊的电气设计措施2.1 负荷分级及主要配电系统在综合管廊电气设计过程中，还应按照规定的负荷分级标准进行设计，属于二级负荷设计的有天然气管道舱的事故风机、管道紧急切断阀、监控与报警设备、消防设备和应急照明，其余均按照三级负荷进行设计。

对于主要供电系统，供电方式采用两路独立回线路，这种供电方式可以实现两路电源同时工作，一路电源出现故障，由另一路电源运行，避免出现停止运行的情况。

变配电所内电器应配置全面，包括10kv高压配电装置、2台10/0.4KV干式变压器。

低压侧接线方式采用单母线分段方式，采用母线断路器设置在两端母线间，同时还应设置电源自动切换。
