设施温室(大棚)蔬菜生产中病虫害是影响优质高产的重要因素,为了防治病虫害,菜农大量使用化学农药,农药残留已成为困扰设施蔬菜生产的瓶颈。

无农药残留、无公害的绿色蔬菜越来越受广大消费者欢迎,臭氧(O 3)又名活氧、三子氧、超氧、富氧,能分解产生氧化能力极强的单原子氧(O )和羟基(OH ),迅速破坏细菌、病毒等微生物的内部结构,对各种致病微生物有极强的杀灭作用。

背负式电动臭氧功能水喷雾器利用臭氧功能水替代农药防治病虫害,进行蔬菜生产全程护理,是实现无公害蔬菜生产的一条重要途径。

1背负式电动臭氧功能水喷雾器构造与工作原理1.1构造背负式电动臭氧功能水喷雾器由水箱、干燥罐、臭氧发生器、变压器、气泵、线排和电瓶、气液混溶器、逆变器、水泵组成,具体见图1、2。

在水箱的上部两侧分别设置有左耳室和右耳室,左耳室中设有干燥罐,右耳室中设有臭氧发生器,左耳室和右耳室的顶部均高于水箱顶面,水箱上的中部设有电器室,电器室内设有变压器、气泵、线排和电瓶,水箱上的下部设有底仓,底仓内设有气液混溶器、逆变器、水泵,干燥罐的底部具有前端进气管并与所述气泵连接,臭氧发生器的底部具有后端进气管并与气泵连接,臭氧发生器顶部具有臭氧输送管并与气液混溶器连接,气液混溶器的顶部与水箱通过管道连接,气液混溶器的底部设有进液管并与水泵连接,水泵通过出液管连接喷雾柄[1]。

1.2工作原理利用高压放电将空气中的氧分子电离产生氧原子,产生的氧原子与氧分子结合后生成臭氧分子,生成的臭氧分子经过在特殊的装置中瞬间与水结合并溶解,形成高浓度的臭氧水,然后通过高压喷头将高浓度的臭氧水喷洒在农作物上,达到杀菌、杀虫的目的,可以代替高污染的农药[1-2],减轻农药残留。

臭氧杀虫原理:氧化分解虫、卵内葡萄糖代谢所需的葡萄糖氧化酶。

直接与虫和卵发生反应,破坏其新陈代谢和繁殖过程。

通过渗透作用,浸入到细胞膜内,最科导致细胞分解死亡。

2背负式电动臭氧功能水喷雾器使用臭氧喷雾器利用臭氧的强氧化特性,在防治植物真菌、细菌、病毒方面有重要的作用,使用时先打开水箱顶盖,向水箱内加入清水,水量达到水箱的2/3,清水的pH 值在6~8之间。

背负式电动喷雾器
（19）中华⼈民共和国国家知识产权局
（12）实⽤新型专利
（10）申请公布号CN2483102Y
（43）申请公布⽇2002.03.27（21）申请号CN01240079.3（22）申请⽇2001.05.18
（71）申请⼈王永亮
地址453312 河南省封丘县留光乡青堆村
（72）发明⼈王永亮
（74）专利代理机构郑州联科专利事务所
代理⼈陈浩
（51）Int.CI
B05B9/08;
权利要求说明书说明书幅图
（54）发明名称
背负式电动喷雾器
（57）摘要
本实⽤新型涉及⼀种带有离⼼式喷雾
头的背负式电动喷雾器,该喷雾器的贮液箱上
安装有⼀背架,背架上设置有⼀由弹簧⽀撑的
弹性浮动装置,贮液箱放置在弹性浮动装置
上;⼿持导液杆内安装有⼀⾦属传感体,该⾦
属传感体通过导线与放⼤电路的信号输⼊端
相连,微型电机的输⼊通过放⼤电路与直流电
源相连;该装置⽣产效率⾼、能有效地控制流
量,弹性浮动装置的安装,有利于维持液压的
恒定。

背负式静电喷雾机的设计背负式静电喷雾机是一种用于农业、环境清洁、消毒或涂覆领域的喷雾设备。

它能够产生静电荷，使液体喷雾粒子保持在空气中悬浮，提高喷雾物质的覆盖面积和附着性，达到更好的喷雾效果。

下面将介绍背负式静电喷雾机的设计。

首先，背负式静电喷雾机的设计应该考虑舒适性和便携性。

人体工程学是一个重要的设计原则，应该确保背负式静电喷雾机在使用时对背部和肩部的负担最小化。

背带应该有足够的宽度和柔软的填充，以减轻负担。

其次，背负式静电喷雾机的设计应该考虑到喷雾液体的容量。

喷雾机的容量应该能够满足用户的需求，并且在使用过程中不会过于笨重。

使用可调节的背带和腰带可以使液体重量均匀分布在身体上，减轻负担。

为了确保静电喷雾机的喷雾效果，应设计高质量的静电喷雾系统。

静电喷雾系统主要由高压发生器、喷雾头和电极组成。

高压发生器负责产生静电荷，喷雾头负责将液体转化为喷雾颗粒，电极则帮助将静电荷传递到喷雾粒子，使其保持在空气中悬浮。

另外，背负式静电喷雾机的设计还应考虑安全性。

应设计可靠的电子控制系统，以避免电击和其他意外事故。

喷雾机上应设有安全开关，以便在发生意外情况时及时关闭设备。

同时，应加强对背负式静电喷雾机的使用说明和培训，保证用户正确、安全地操作设备。

最后，背负式静电喷雾机的设计还应考虑维护和清洁的便利性。

设备应采用易于拆卸和清洗的结构，以方便用户对设备进行维护和清洁。

此外，还可以使用耐腐蚀、易清洗的材料来制造设备的关键部件，以延长设备的使用寿命。

综上所述，背负式静电喷雾机的设计应注重人体工程学、容量、高质量的静电喷雾系统、安全性以及维护和清洁的便利性。

这些设计原则将使背负式静电喷雾机更加舒适、高效、易用、安全和可靠。

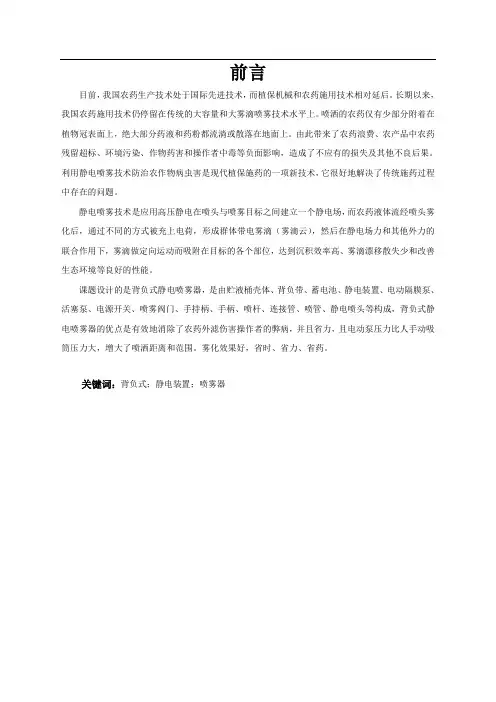

前言目前，我国农药生产技术处于国际先进技术，而植保机械和农药施用技术相对延后。

长期以来，我国农药施用技术仍停留在传统的大容量和大雾滴喷雾技术水平上。

喷洒的农药仅有少部分附着在植物冠表面上，绝大部分药液和药粉都流淌或散落在地面上。

由此带来了农药浪费、农产品中农药残留超标、环境污染、作物药害和操作者中毒等负面影响，造成了不应有的损失及其他不良后果。

利用静电喷雾技术防治农作物病虫害是现代植保施药的一项新技术，它很好地解决了传统施药过程中存在的问题。

静电喷雾技术是应用高压静电在喷头与喷雾目标之间建立一个静电场，而农药液体流经喷头雾化后，通过不同的方式被充上电荷，形成群体带电雾滴（雾滴云），然后在静电场力和其他外力的联合作用下，雾滴做定向运动而吸附在目标的各个部位，达到沉积效率高、雾滴漂移散失少和改善生态环境等良好的性能。

课题设计的是背负式静电喷雾器，是由贮液桶壳体、背负带、蓄电池、静电装置、电动隔膜泵、活塞泵、电源开关、喷雾阀门、手持柄、手柄、喷杆、连接管、喷管、静电喷头等构成，背负式静电喷雾器的优点是有效地消除了农药外滤伤害操作者的弊病，并且省力，且电动泵压力比人手动吸筒压力大，增大了喷洒距离和范围。

雾化效果好，省时、省力、省药。

关键词：背负式；静电装置；喷雾器目录1绪论 (1)1.1课题研究的意义 (1)1.2国内外背负式静电喷雾器发展状况 (1)1.3国内传统背负式喷雾器存在的问题 (2)1.4研究的内容和方法 (2)1.5预期目标 (2)1.6重点研究的关键问题及解决思路 (3)1.7工作条件及解决方法 (3)2.背负式静电喷雾器的总体设计 (3)2.1背负式喷雾器的设计的方案选择 (3)2.2背负式静电喷雾器的结构 (4)2.3背负式静电喷雾器的原理 (5)3背负式静电喷雾器的结构设计 (7)3.1静电喷雾器的压力的适用范围 (7)3.2静电喷雾器泵的设计 (8)3.3背负式静电喷雾器喷头的设计 (12)4.静电发生器的设计 (14)4.1静电发生器的选择 (14)4.2高压静电发生器的计算 (15)总结 (17)致谢 (18)参考文献 (19)1绪论1.1课题研究的意义我国植保机械与当代国际水平相比还存在相当大的差距[1]。
