常用国产电子管参数

9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。

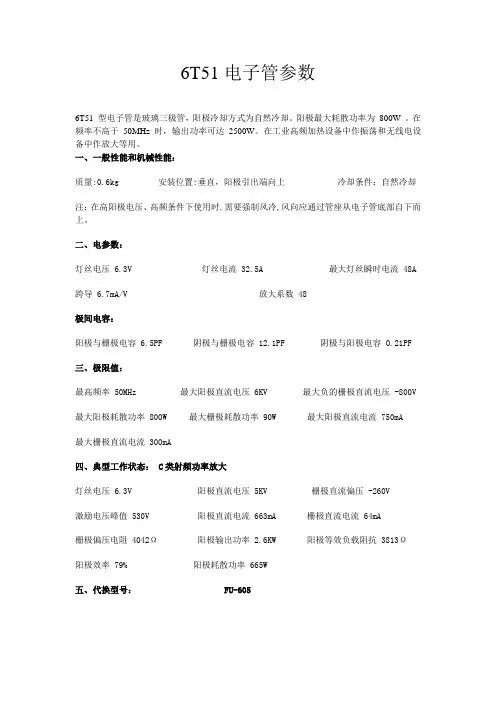

6T51电子管参数
6T51 型电子管是玻璃三极管，阳极冷却方式为自然冷却。

阳极最大耗散功率为800W 。

在频率不高于50MHz 时，输出功率可达2500W。

在工业高频加热设备中作振荡和无线电设备中作放大等用。

一、一般性能和机械性能：
质量:0.6kg 安装位置:垂直，阳极引出端向上冷却条件：自然冷却
注：在高阳极电压、高频条件下使用时,需要强制风冷,风向应通过管座从电子管底部自下而上。

二、电参数：
灯丝电压 6.3V 灯丝电流 32.5A 最大灯丝瞬时电流 48A 跨导 6.7mA/V 放大系数 48
极间电容：
阳极与栅极电容 6.5PF 阴极与栅极电容 12.1PF 阴极与阳极电容 0.21PF 三、极限值：
最高频率 50MHz 最大阳极直流电压 6KV 最大负的栅极直流电压 -800V 最大阳极耗散功率 800W 最大栅极耗散功率 90W 最大阳极直流电流 750mA
最大栅极直流电流 300mA
四、典型工作状态： C类射频功率放大
灯丝电压 6.3V 阳极直流电压 5KV 栅极直流偏压 -260V
激励电压峰值 530V 阳极直流电流 663mA 栅极直流电流 64mA
栅极偏压电阻 4042Ω阳极输出功率 2.6KW 阳极等效负载阻抗 3813Ω
阳极效率 79% 阳极耗散功率 665W
五、代换型号： FU-605。

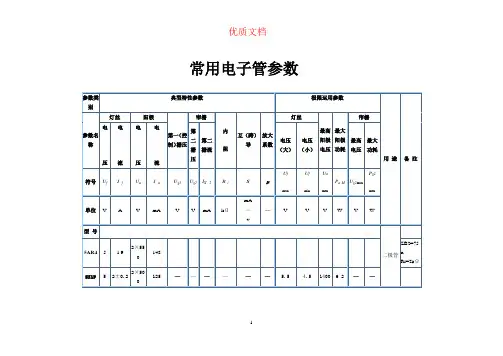

常⽤电⼦管参数k6C5P 6.30.32508±3-8——9 2.220 6C6B 6.30.21209±2.7R k=220Ω——5525 6C7B 6.30.2250 4.5±1.3R k=400Ω——16465 6C16 6.30.315024R k=60Ω———24—6C31B-Q 6.30.225040±100——0.6520>13 6C32B-Q 6.30.162003±1.3R k=280Ω——28.5 3.5100 6N1 6.30.62507.5±2R k=600Ω——8 4.435 6N2 6.30.34250 2.3±0.9-1.5——46 2.197.5 6N3 6.30.351508.5-2—— 5.9 5.935 6N4 6.3/12.60.33/0.17250 2.3-1.5——46 2.197.5 6N5P 6.3 2.5±0.59060±3.5-30——450±150 4.5—6N66.30.7512030±10-2—— 1.81120±4 6N7P 6.30.83007±2-6——11 3.235 6N8P 6.30.62509-8——7.7 2.620 6N9P 6.30.3250 2.3-8——44 1.670 6N10 6.3/12.60.33/0.1625010.5R k=800Ω——7.7 2.217 6N11 6.30.349016R k=90Ω——21.612.5276N12P 6.30.918023-7—— 2.4717 6N13P 6.3 2.59080±32-30——R i≤460Ω5—6N15 6.30.4510090R k=90Ω—— 6.8 5.638 6N16B 6.30.4100 6.3±1.9R k=325Ω——5525 6N17B 6.30.4100 3.3±1R k=325Ω——20 3.875 6N17B 6.30.4200 3.3±1Rk=325Ω——20 3.875 6N21B-Q 6.30.4200 3.5±1.3R k=330Ω——21 4.290 6J1 6.30.171207R k=200Ω1203300 5.2—6J1B 6.30.21207.5R k=200Ω120 3.5— 4.8—6J2 6.30.17120 5.5R k=200Ω120 5.7130 3.7—6J2B 6.30.2120 5.5R k=200Ω120<6—3.2—6J3 6.30.32507±3R k=200Ω150<37505—6J4 6.30.325011±3R k=68Ω150<6900 5.7—6NJ4P 6.30.4530010Rk=160Ω150 2.5±1—9—6J5 6.30.4530010±4-2150<43509±3—6J8 6.30.22503-2±11400.5—2—6J8P 6.30.32503±1-31000.8— 1.7—6J9 6.30.315016R k=80Ω150<4.5—17.5—6J20 6.30.4515018+6——>3517—6J23 6.30.4415013.5R k=50Ω150<8—15±5—6J23B-Q 6.30.171206±2R k=200Ω120 1.4—6±2—12J1S12.675mA150 1.2~3.5075—— 1.0~2.5—6K1B6.30.21207.5R k=200Ω120<4— 4.8—6K3P 6.30.32509-3100 2.5±1—2±0.4—6K4 6.30.325010±3R k=68Ω100<6850 4.4—6K5 6.30.325010±3R k=68Ω100<6850 4.4—12K3P 12.60.152509-3100 2.5±1—2±0.4—2P2 1.2/2.460mA/30mA 60 3.5±1.2-3.560<1.2—>0.9—2P3 1.4/2.80.2/0.113516±4-7.590≤3— 2.4—2P19B 2.20.11207.6-590<4— 1.7—2P29 2.20.111203045<1.2— 1.6—4P1S 4.20.3315060±20-3.5150≤6—6—6P16.30.525044±11-13250≤740 4.9—6P3P 6.30.925072-14250≤8 4.36—6P4P 6.30.925072-14250≤8—6—6P6P6.30.4525045-12250≤7524—6P9P 6.30.6530030±10-3150 6.5—11.7—6P13P 6.3 1.320060-19200≤8258.5—6P146.30.7625048R k =120Ω250≤7389—6P15 6.30.7630030±8R k =75Ω150<610012256P25B 6.30.4511030±7-8110<4— 4.2—6P30B-Q 6.30.4712030±8R k =330Ω120<2— 4.5—6P31B-Q 6.30.4712030±8R k =330Ω120<3— 3.4—13P1P 130.752642±10026<4 1.57.5—6P27P 6.3 1.537538-14256<7—9—6S6 6.30.5415046±12R k=30Ω150<14834—6T1 6.30.415015±4R k =120Ω120<4606—6A26.30.32503±1-1.51007>0.3>0.3—6F1三极部分10013±5-2——45206F1五极部分17010-2170<4.5400 6.2(2)6F2三极部分15018±6R k =56Ω——58.5406F2五极部分25010±3R k =68Ω110<5.5400 5.2—6G2P⼆极部分0>0.2——————6G2P三极部分250 1.2-2——91 1.1100WE-300B 30062-61——0.74 5.3WE-300B 35060-74——0.795FU-5103±0.5 1.5k 74-10——— 4.5—FU-5F 12.622±2——-300—— 5.815±357~85FU-7 6.30.660036±12-293004—6±1—FU-13105±0.32k 50±15-100400——4±0.9—FU-17 6.3/12.60.8/0.430023±13—2006— 3.2±17FU-2512.60.4560036±12-293004—6±1—FU-29 6.3/12.6 2.2/1.125036±13-11/-10017513———FU-317.55—————10 3.335FU-32 6.3/12.6 1.6/0.825032±14-10/-100135<5.514——FU-331010±0.83k 100±40-50————35FU-15 4.4/2.20.68/1.3525090±30-14±6200<9— 4.7±1.3—FU-46 6.3 1.25±0.240080±16-40195<2546±1.2—FU-5012.60.7±0.180050-40±15250<7 3.33~5.2—FU-8012.6112k 200—600<200— 5.5±1—FU-811 6.34 1.5k 26±10-20——— 3.6160FU-250F 26.50.581k 150-38±73005—12—6336A 240—— 1.75—EL81 6.3 1.0520050-3.152004 2.5——8550 6.3 1.6600100-35300584510 3.251k 90-145——1.7 3.16CA7 6.3 1.54502*45-20450110.420.450.31.26.36.36.357092100——FD422 6.3 1.560050-6545 5.584510 3.251k 40-175—— 3.16.30.75250 1.2-3——52 1.3686.30.7515030R k =620Ω——0.92 5.456.30.7520024-8.5125 5.27010—6.30.751509.2-5——8.7 4.64018045180.1321020-3210<5.5—11—FC4 6.30.5250 2.2-3—— 2.715406C22D 6.30.13525018R k =75Ω——8.6 6.5566.3 1.6250140-148.86.3 1.6600115-3130045.56.3 1.6250140-148.86.3 1.645090-4568.8PL8121.50.320050-31.52004 2.5——EL34 6.3 1.525090-13.5250——11—EL84 6.30.763002*24-11300————2A3 2.5 2.525060-45——— 5.3—21110 3.25100-70——— 3.6—572B 6.342k 21-20———3.6—F-81010 4.5 1.2k 90-20——— 4.2—FU-812 6.34 1.2k 30-30———4.2—58816.30.925072-146—KT1006CY76CX86550g6.9 5.7350 2.75——6.9 5.7250 1.4——R g<1MΩ6.9 5.7300 1.45——R g<1MΩ6.9 5.7—4——7 5.7100 2.5——R g<1MΩ7 5.7250 4.5——R g<2MΩ7 5.7300 2.2——R g<1MΩ7 5.73001——R g<0.5MΩ7 5.7300 1.5——R g<1MΩ7 5.73001——R g<0.5MΩ6.9 5.725013——功率双极管7—300 4.8——R g<1MΩ6.9 5.73006——功放6.9 5.7330 2.75——R g<0.5MΩ6.9 5.7275 1.1——R g<0.5MΩ6.9/13.8 5.7/11.4250 2.5——6.9 5.71302——R g<1MΩ6.9 5.7300 4.2——R g<100kΩ6.9 5.730013——R g<1MΩ7 5.7300 1.6——R g<100kΩ6.9 5.72000.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ7 5.72501——R g<2MΩ7 5.7200 1.81500.55R g<1MΩ6.9 5.7150 1.21250.4R g<1MΩ7 5.7200 1.81500.9R g<1MΩ6.9 5.71500.91250.7R g<1MΩ7 5.7330 2.51650.55R g<1MΩ7 5.7300 3.51500.96.9 5.7330 3.3165—7 5.7300 3.61500.5R g<0.5MΩ7 5.730012000.2R g<2.2MΩ7 5.7330 2.81400.7R g<500kΩ7 5.7250316000.75R g<1MΩ7 5.7200 3.5——6.9 5.7150 2.5150 1.2R g<300kΩ7 5.7150 1.21500.5R g<1MΩ14.510.825022250.7P o≥0.4W 6.9 5.7150 1.21250.3R g<1MΩ6.9 5.7300 4.41400.447 5.730031250.6R g<500kΩ7 5.730031250.6R g<500kΩ13.811.4330 4.41400.441.4/2.80.9/1.8900.490—P o ≥50mW 1.54/3.081.26/2.5215021350.5P o ≥0.5W 2.5 1.820011300.352.4220011200.34.7 3.92507.5250 1.5R g <500k Ω7 5.725012250 2.5R g <500k Ω7 5.740020330 2.7R g <500k Ω7 5.740020300 2.8P o ≥5W 6.9 5.735013310 2.2P o >3.6W 7 5.73309330 1.5P o >2.4W 6.9 5.745014—47 5.7300123002P o >3W 7 5.733012330 1.5R g <1M Ω6.9 5.7155 3.71550.7P o ≥0.75W 7 5.7250 5.52502R g <1M Ω7 5.7250 5.52502R a =2k Ω14.311.71106801P o =0.2~0.6W 7 5.7300123002P o >3W 6.9 5.72508.3250 2.3三极管接法 µ=366.9 5.7250 3.5165 1.8R g <100k Ω6.9 5.7330 1.1110 1.10.3mA/V 为变频互导250 1.5——R g <500k Ω250 2.51750.7括号中(z)为变频互导300 2.7——R g <1M Ω300 2.83000.5————I e >0.8mA 3300.5——330——状态Ⅰ360——状态Ⅱ10.59.5 1.5k 125——P o =150W 12.6—5k 2.5k ——P o =3.5kW 7 5.760025300 3.5F m ≥60MHz 10.59.52k 100400226.9/14 5.7/11.440062503 1411.460025300 3.5P o =33W 7/14 5.7/11.4750402257两管U go 不同——1k 50——P o =95W 7.0/14 5.7/11.4500152505P o =7W 10.59.5 3.3k 300——P o =800W 4.8/2.4 4.0/2.0400152504P o ≥11W 6.9 5.775252503P o =55W 13.911.31k 402505P o ≥50W 13.411.83k 450600120P o >600W 6.66 1.2k 40——P o >130W 27.525.22k 160~2504008~12P o ≈200W P o =25W 75.730052501P o =20W P o =100W P o =24W(A类)P o =40W 6.96.96.95.5 5.75.75.75.7(AB1类PP)P o =200W P o =50W 10.59.5——P o =75W(AB 1)6.9 5.7——第⼆组三极管6.9 5.7——第⼀组三极管6.9 5.7五极管部分6.9 5.7——三极管部分20 6.3R L =51k 五极管7 5.730015——R g <500k Ω6.9 5.730025——R g <100k Ω7 5.7P o =12单管甲类7 5.7PP(AB 1类)7 5.7P o =12单管甲类7 5.7P o =90PP(AB 1类)7 5.730052501PP(B类)6.9 5.7A类6.9 5.7三极管接法/AB1-PP2.7 2.3三极管10.59.5三极管7 5.7 2.2k 三极管10.59.5 1.5k 三极管6.9 5.8 1.5k 三极管6.9 5.7350束射四极管Po≈160W Po≈180W Po≈130W Po≈5.4A类时,Po≈4W A类时,Po≈100W。

部分电子管参数范文电子管是一种能够控制电流流动和增强、放大信号的电子设备。

它由负责发射电子的阴极、控制电子流动的网格和收集电子的阳极组成。

下面，我将介绍一些常见的电子管参数。

1.静态工作点：静态工作点是电子管的平衡工作状态，一般由阳极电流和阳极电压决定。

在静态工作点上，电子管的功耗最小，输出信号失真最小。

2.最大灯丝电流：灯丝电流是供给阴极加热的电流，通常情况下，电子管的灯丝电流应小于最大允许值，以保证器件的可靠性和寿命。

3.阳极电流范围：阳极电流是电子管中最主要的参数之一，它决定了电子管的输出功率大小。

阳极电流通常由电源电压和电阻器的选择决定。

4.阳极电压范围：阳极电压决定了电子管的供电电压大小，它会直接影响电子管的动态范围和线性度。

一般情况下，阳极电压应在电子管的工作范围内，同时考虑到电子管的耐压能力。

5.放大系数：放大系数是指电子管输出电流与输入电流之比，也可以定义为输出电压与输入电压之比。

一般来说，放大系数越大，电子管的放大能力越强。

6.灵敏度：灵敏度是指电子管对输入信号强弱的敏感程度。

灵敏度越高，说明电子管对输入信号的放大能力越强。

7.噪声系数：噪声系数是指在特定条件下，电子管对输入信号引入的噪声功率与输出信号功率的比值。

噪声系数越低，说明电子管的噪声性能越好。

8.饱和电压：饱和电压是指阳极电流最大限制值下，阳极电压达到平均值的电压值。

在饱和电压之上，阳极电流不再随阳极电压变化。

9.最大功率损耗：最大功率损耗是指电子管在工作过程中产生的热量。

它取决于阳极电流、供电电压和电子管的工作状态。

10.频率响应：频率响应是指电子管对输入信号频率变化的响应能力。

频率响应的高低直接影响到电子管的工作范围和信号传输能力。

以上是一些常见的电子管参数，它们决定了电子管的工作性能和应用范围。

在选用电子管时，需要根据具体的应用要求和电路设计进行评估和选择。

二、电参数：
灯丝电压12V 灯丝电流210A
最大灯丝瞬时电流15A 跨导51mA/V
放大系数33
极间电容：
阳极与栅极电容77PF 阴极与栅极电容100PF
阴极与阳极电容2PF
三、极限值：
最高频率26MHz 最大阳极直流电压15KV
最大负的栅极直流电压-3000V 最大阳极耗散功率80KW 最大栅极耗散功率 2.6KW 最大阳极直流电流15A
最大栅极直流电流 2.5A
四、典型工作状态：C类射频功率放大
灯丝电压12V 阳极直流电压12KV
栅极直流偏压-1000V 激励电压峰值1900V
阳极直流电流10.73A 栅极直流电流 1.55A
栅极偏压电阻645Ω 阳极输出功率104KW
阳极等效负载阻抗581Ω 阳极效率80.7%
阳极耗散功率24.7KW
电子管FU-433S参数资料
二、电参数：
灯丝电压33V 灯丝电流210A
最大灯丝瞬时电流315A 跨导32mA/V
放大系数45
极间电容：
阳极与栅极电容72PF 阴极与栅极电容80PF
阴极与阳极电容45PF
三、极限值：
最高频率6MHz 最大阳极直流电压15KV
最大负的栅极直流电压-1500V 最大阳极耗散功率60KW 最大栅极耗散功率2KW 最大阳极直流电流12.5A
最大栅极直流电流2A
四、典型工作状态：C类射频功率放大
灯丝电压33V 阳极直流电压12.5KV
栅极直流偏压-1100V 激励电压峰值2500V
阳极直流电流10.67A 栅极直流电流1.5A
栅极偏压电阻733Ω 阳极输出功率102KW
阳极等效负载阻抗602Ω 阳极效率76.5%
阳极耗散功率31.3KW。

电子管的主要参数介绍
电子管的主要参数有灯丝电压、灯丝电流、屏极电流、屏极内阻、屏极电压、帘栅极电压、极间电容、放大系数、电导、输出功率等。

（一）灯丝电压灯丝电压VF是指电子管灯丝的额定工作电压。

不同结构和规格的电子管，其灯丝电压也不相同。

通常，电子二极管的灯丝电压为1.2V或2.4V（双二极管），三极以上电子管的灯丝电压为6.3V、12.6V（复合管），部分直热式电子管、低内阻管、束射管等的灯丝电压还有2.5V、5V、6V、7.5V、10V、26.5V等多种规格。

（二）灯丝电流灯丝电流IF是指电子管灯丝的工作电流。

不同结构和规格的电子管，其灯丝电流也不同。

例如，同样是束射四极管，FU-7的灯丝电流为0.9mA，而FU-13的灯丝电流却为5A。

（三）屏极内阻rP屏极内阻是指在栅极电压VC不变时，屏极电压VA的变化量与其对应的屏极电流IA变化量的比值。

（四）放大系数μ放大系数是指在电子管阴极k的表面上，电栅极电压VG和屏极电压VA所形成的两个电场的有效值之比，或指在屏极电流Ia不变时，栅极电压VG的变化与其对应的屏极电压Va的变化的比值。

放大系数用来反映电子管的放大能力。

通常将放大系数值大于40的三极电子管称为高放大系数管，将放大系数低于40、高于104 三极电子管称为中放大系数管，将放大系数低于10的三极管称为低放大系数管。

（五）电导S电导是指屏极电压VA为定值时，栅极电压VG的变化量与因VG变化引起屏极电流Ia变化化的比值。

电导用来瓜电子管的栅极电压对屏极电流的控制能力。

（六）极间电容极间电容是指电子管各电极之间的分布电容。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS 系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型号及主要参数：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。

6N2的参数类型:旁热式阴极双三极管。

主要用途:低频电压放大。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管 6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V; 最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W; 最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。

部分电子管参数常用电子管资料12c 3p 三极管分米波振荡12g 2p 复合管检波, 低频电压放大和自动音量控制12h3p 二极管超高频检波及变频12j1s 锐截止五极管小功率放大及高频振荡12k3p 遥截止五极管高频电压放大13p1p 输出五极管束射四极管低频功率放大1b2 复合管检波和低频电压放大1k2 遥截止五极管高频电压放大1z1 二极管电视行回扫回程脉冲电压整流1z11 二极管电视行扫描回程脉冲电压整流1z1b 二极管电视行扫描回程脉冲电压整流1z7b 二极管高频脉冲整流2d1p 二极管分米波波段作检波用2j14b 锐截止五极管高频电压放大2j27 锐截止五极管高频电压放大2j27s 锐截止五极管小功率放大及高频振荡2p19b 输出五极管束射四极管功率放大2p2 输出五极管束射四极管低频功率放大2p29 输出五极管束射四极管小功率发射2p29o 输出五极管束射四极管小功率发射2p29s 输出五极管束射四极管功率放大及高频振荡2p3 输出五极管束射四极管功率放大2z2p 二极管高压整流2z2p-t 二极管高压整流4j1s 锐截止五极管小功率放大及高频振荡4p1s 输出五极管束射四极管振荡及功率放大5z1p 二极管小功率全波整流5z2p 二极管小功率全波整流5z3p 二极管小功率全波整流5z3pa 二极管专用设备整流5z4p 二极管小功率全波整流5z4pa 二极管小功率全波整流5z8p 二极管全波整流5z9p 二极管全波整流6b8p 复合管高频和低频电压放大, 检波和自动音量控制6c 1 三极管高频电压放大6c 11 三极管超高频振荡6c 12 三极管栅地电路中作低噪声超高频放大6c 16 三极管宽频带电压放大6c 19 三极管稳压电路中作电压调整管6c 1j 三极管超高频振荡6c 3 三极管宽频带高频电压放大6c 3-q 三极管宽频带高频电压放大6c 31b-q 三极管电压放大6c 32b-q 三极管电压放大6c 4 三极管宽频带高频电压放大6c 4-q 三极管宽频带高频电压放大6c 5d 三极管分米和厘米波波段的小功率振荡6c 5p 三极管检波和低频电压放大6c 6b 三极管低频电压放大及高频振荡6c 6b-m 三极管低频电压放大及高频振荡6c 6b-q 三极管低频电压放大及高频振荡6c 7b 三极管低频电压放大6c 7b-q 三极管低频电压放大6c 8p 三极管高频脉冲振荡6d3d 二极管分米波和厘米波的上限作检波用6d4j 二极管高频检波6d 6a 二极管检波或整流6d 6a -q 二极管检波或整流6d8d 二极管分米波和厘米波的上限作检波和电压测量6f 1 复合管变频或高频电压放大6f 2 复合管振荡, 混频及高频电压放大6f 3 复合管电视帧振荡或脉冲放大和帧扫描输出6g 2 复合管检波及低频电压放大6g 2p 复合管检波, 低频电压放大和自动音量控制6h2 二极管检波及小功率整流6h2-q 二极管检波及小功率整流6h2-t 二极管检波及小功率整流6h6p 二极管检波6h7b-q 二极管高频电压检波及小功率整流6j1 锐截止五极管宽频带高频电压放大6j1-q 锐截止五极管宽频带高频电压放大6j1b 锐截止五极管高频电压放大6j1b-q 锐截止五极管高频电压放大6j2 锐截止五极管混频及宽频带高频电压放大6j2-q 锐截止五极管混频及宽频带电压放大6j20 锐截止五极管宽频带高频电压放大6j23 锐截止五极管宽频带高频电压放大6j2b 锐截止五极管高频电压放大6j2b-q 锐截止五极管高频电压放大6j3 锐截止五极管高频电压放大6j3-t 锐截止五极管高频电压放大6j32b-q 锐截止五极管高频电压放大6j4 锐截止五极管高频电压放大6j4p 锐截止五极管宽频带高频和中频电压放大6j5 锐截止五极管宽频带高频电压放大6j5b-q 锐截止五极管高频电压放大6j8 锐截止五极管低频电压放大6j8p 锐截止五极管高频和中频电压放大6j8p-t 锐截止五极管高频电压放大6j9 锐截止五极管宽频带高频电压放大6j9-q 锐截止五极管宽频带高频电压放大6k1b 遥截止五极管高频电压放大6k3p 遥截止五极管高频电压放大6k4 遥截止五极管高频和中频电压放大6k4-q 遥截止五极管高频和中频电压放大6k5 遥截止五极管高频电压放大6n1 双三极管低频电压放大6n1-m 双三极管专业脉冲设备中作低频电压放大6n1-q 双三极管低频电压放大6n10 双三极管低频电压放大6n11 双三极管低噪声高频电压放大6n12p 双三极管低频电压放大6n13p 双三极管电子稳定电路6n15 双三极管低频电压放大及高频小功率振荡6n16b 双三极管低频电压放大及高频振荡6n16b-q 双三极管低频电压放大及高频振荡6n17b 双三极管低频电压放大6n17b-q 双三极管低频电压放大6n2 双三极管低频电压放大6n2-q 双三极管低频电压放大6n21b-q 双三极管低频电压放大6n3 双三极管高频电压放大6n4 双三极管低噪声电压放大6n5p 双三极管电子稳定电路6n6 双三极管触发器, 阻尼振荡器及阴极输出器6n6-q 双三极管触发器, 阻尼振荡器及阴极输出器6n7p 双三极管低频功率放大6n8p 双三极管低频电压放大6n8p-t 双三极管低频电压放大6n9p 双三极管低频电压放大6p1 输出五极管束射四极管低频功率放大6p12p 输出五极管束射四极管电视行扫描电路功率及脉冲电流放大6p13p 输出五极管束射四极管电视行扫描电路放大和振荡6p14 输出五极管束射四极管低频功率放大6p14-q 输出五极管束射四极管低频功率放大6p15 输出五极管束射四极管视频输出电压放大6p15-q 输出五极管束射四极管视频输出电压放大6p25b 输出五极管束射四极管低频功率放大6p30b-q 输出五极管束射四极管低频功率放大6p31b-q 输出五极管束射四极管低频功率放大6p3p 输出五极管束射四极管低频功率放大6p4p 输出五极管束射四极管低频功率放大6p6p 输出五极管束射四极管低频功率放大6p9p 输出五极管束射四极管宽频带功率放大6s6 输出五极管束射四极管宽频带电压和功率放大6t1 输出五极管束射四极管推挽输出6u1 复合管混频6u2 复合管电视同步分离和正弦波振荡6z18 二极管电视行扫描输出电路作阻尼用6z19 二极管电视行扫描输出电路作阻尼用6z4 二极管全波整流6z4-q 二极管全波整流6z4-t 二极管全波整流6z5p 二极管小功率全波整流fu-13 发射管功率放大fu-15 发射管功率放大及振荡fu-15j 发射管功率放大及振荡fu-17 发射管功率放大及高频振荡fu-17t 发射管功率放大及高频振荡fu-19 发射管功率放大及高频振荡fu-25 发射管高低频功率放大, 倍频, 振荡和阳极调幅fu -27f 发射管110hz 以下功率放大, 振荡和调幅fu-29 发射管米波范围内作功率放大, 振荡以及在短波范围内作线性放大fu-29t 发射管米波范围内作功率放大, 振荡以及在短波范围内作线性放大fu-31 发射管米波波段作功率放大和振荡fu-32 发射管米波波段作功率放大和振荡fu-32t 发射管米波波段作功率放大和振荡fu-33 发射管功率放大和振荡fu -400f 发射管大功率音频扩大机, 电视发射机fu-46 发射管高频放大, 振荡, 倍频, 调频fu -483f 发射管超高频振荡fu-5 发射管调幅及低频功率放大fu-50 发射管功率放大和高频振荡fu -500f 发射管无线电设备中功率放大和振荡fu-50j 发射管功率放大和高频振荡fu-7 发射管高低频功率放大, 倍频, 振荡和阳极调幅fu-80 发射管50mhz 频率以下作功率放大和振荡fu-80j 发射管50mhz 频率以下作功率放大和振荡fu-81 发射管功率放大和振荡fu-811 发射管功率放大和振荡fu-81j 发射管功率放大和振荡wf1p 稳压信号发生器稳定输出电压wf2p 稳压信号发生器稳定输出电压及测量电阻噪声仪器wl10p 稳流稳定电流wl11p 稳流稳定电流wl12p 稳流稳定电流wl1p 稳流稳定电流wl2p 稳流稳定电流wl31p 稳流稳定电流wl3p 稳流稳定电流wl4p 稳流稳定电流wl5p 稳流稳定电流wl6p 稳流稳定电流wl8p 稳流稳定电流wy1 稳压稳定电压wy1-q 稳压稳定电压wy1-t 稳压在特殊设备中作稳定电压用wy10p 稳压稳定电压wy2 稳压在专用设备中作稳定电压用wy202b 稳压高稳定性设备中稳定直流电压或作托持元件wy2p 稳压稳定电压wy 300g 稳压用于高电压小电流电路wy 301g 稳压用于高电压小电流电路wy 302g 稳压用于高电压小电流电路wy 303g 稳压用于高电压小电流电路wy3p 稳压稳定电压wy4p 稳压稳定电压wy5b 稳压稳定电压。

6N2为旁热式阴极双三极管。

主要用途:低频电压放大。

管脚排列；1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.常用电子管6N1参数2012-09-2510:26:41|??分类：阿飞电子|??标签：|字号大中小?订阅6N1·6N1的参数：类型:旁热式阴极双三极管主要用途:低频电压放大(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.6A;阳极电压（Ua）=250V;阳极电流（Ia）=7.5±2mA;跨导（S）=4.35±0.65mA/V;放大系数（μ）=35±7;阴极电阻（Rk）=600Ω.(极间电容)输入电容（Cin）=3.1pF;第一只三极管输出电容（Cout1）=1.75pF;第二只三极管输出电容（Cout2）=1.95pF;两只三极管阳极间电容（Cala2）≤0.2;过渡电容（Cag）≤2.2pF;灯丝与阴极间电容（Cfk）≤5.6pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）+120-250V;最大阴极电流（Ikmax）=25mA;最大阳极耗散功率（Pamax）=2.2W;最大栅极电阻（Rgamx）=1MΩ.·有关6N1的图片：。

常用三极管型号参数资料三极管（transistor）是一种常用的电子器件，其具有放大和开关功能，广泛应用于各种电路中。

不同的三极管型号具有不同的参数特性，下面将介绍几种常用的三极管型号及其参数资料。

1.NPN型三极管NPN型三极管是最常用的三极管类型，其特点是基极（B）、集电极（C）、发射极（E）之间的电流是由发射极流出，通过基极控制集电极的电流放大倍数。

以下是几种常用的NPN型三极管型号及其参数资料：1.12N2222：最常用的NPN型三极管之一，其参数如下：-最大集电极电流：600mA-最大功耗：625mW-最大电压：40V-最小直流当前是比较重要的参数：150mA1.2BC547：另一种常用的NPN型三极管，其参数如下：-最大集电极电流：100mA-最大功耗：500mW-最大电压：45V-最小直流当前：100mA1.32N3904：也是常用的NPN型三极管之一，其参数如下：-最大集电极电流：200mA-最大电压：40V-最小直流当前：10mA2.PNP型三极管PNP型三极管与NPN型三极管相比，其基、发射、集电极的电流流动方向相反。

以下是几种常用的PNP型三极管型号及其参数资料：2.12N2907：即为PNP型三极管的常用型号，其参数如下：-最大集电极电流：800mA-最大功耗：625mW-最大电压：40V-最小直流当前：50mA2.2BC557：另一种常用的PNP型三极管，其参数如下：-最大集电极电流：100mA-最大功耗：500mW-最大电压：45V-最小直流当前：100mA2.32N3906：也是常用的PNP型三极管之一，其参数如下：-最大集电极电流：200mA-最大功耗：625mW-最小直流当前：10mA需要注意的是，不同厂家生产的同一型号三极管在参数上可能会有细微的差异，因此在具体应用中应根据实际情况进行选用。

此外，三极管的参数还与工作温度、频率等因素有关，不同应用场景下的参数要求也可能有所不同。

常用电阻、二极管、三极管参数资料1．固定电阻器的主要参数固定电阻器的主要参数是标称阻值、允许误差和额定功率。

（1）标称阻值和允许误差电阻器上标志的阻值叫标称值，而实际值与标称值的偏差，除以标称值所得的百分数叫电阻的误差，它反映了电阻器的精度。

不同的精度有一个相应的误差，表1列出了常用电阻器的允许误差等级（精度等级）。

表1 常用电阻器允许误差的等级目前固定电阻器大都为I级或II级普通电阻，而且III级很少，能满足一般应用的要求，02、01、005级的精密电阻器，一般用于测量仪器，仪表及特殊设备电路中。

国家有关部门规定了阻值系列作产品的标准，表2是普通电阻器系列表。

表中的标称值可以乘以10n，例如，4．7这个标称值，就有0．47Ω、4．7Ω、47Ω、470Ω、4．7KΩ……。

选择阻值时必须在相应等级的系列表中进行。

表2 电阻器系列及允许误差（2）电阻器的额定功率电阻器长时间工作允许所加的最大功率叫额定功率。

电阻器的额定功率，通常有1/8、1／4、1／2、1、2、3、5、10瓦等。

表示电阻器额定功率的通用符号见图1。

大于1W的则用阿拉伯数字表示。

2．固定电阻器的主要参数的标志方法（1）电阻器的额定功率、阻值及允许误差一般都标在电阻器上。

额定功率较大的电阻器，一般都将额定功率直接印在电阻器上。

额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，一般0.125 w、0.25w电阻器的直径约2．5毫米，长约7-8毫米；0．5W电阻器的直径约4．5毫米，长约10-12毫米。

（2）电阻值及允许误差有三种表示法，即直标法、文字符号法和色标法。

直标法是阻值和允许误差直接标明，如2KΩ±5％；文字符号法是阻值用数字与符号组合在一起表示，组合规律如下：文字符号Ω、K、M前面的数字表示整数阻值，文字符号Ω、K、M后面的数字表示小数点后面的小数阻值。

允许误差用符号、J＝±5％、K＝±10％、M＝±20％。

1.5KW玻璃电子管FU501
玻璃电子管FU-501资料（中文）
FU-501型电子管是玻璃三极管，阳极冷却方式为自然冷却。

阳极最大耗散功率为450W。

在频率不高于30MHz时，输出功率不低于1500W。

可用在工业加热设备中作振荡或在无线电设备中作放大用。

一、一般性能和机械性能
质量：0.6Kg
安装位置：垂直，阳极引出端向上
冷却条件：对玻壳吹风冷却。

管壳最高温度：150℃
封接处最高温度：150℃
引出端最高温度：150℃
二、电参数
灯丝电压：10V
灯丝电流：13.5A
最大灯丝瞬时电流：20A
放大系数：35
阳极与栅极电容：6.3pF
阴极与栅极电容：12.3pF
阴极与阳极电容：8.5pF
三、极限值
最高频率：30MHz
最大阳极直流电压：4KV
最大负的栅极直流电压：-800V
最大阳极耗散功率：450W
最大栅极耗散功率：20W
最大阳极直流电流：600mA
最大栅极直流电流：120mA
四、典型工作状态：C类射频功率放大灯丝电压：10V
灯丝电流：13.5A
阳极直流电压：3.5KV
栅极直流偏压：-250V
激励电压峰值：440V
阳极直流电流：0.562A
栅极直流电流：53mA
栅极偏压电阻：4717Ω
阳极输出功率：1.5KW
阳极等效负载阻抗：3118Ω
阳极效率：80.8%。
