Introduction of LUMIPLASWhat is LED?LED (Light Emitting Diode): a kind of semiconductor device designed to produce a light (ray)1/17Characteristics of LEDStrong point of LED■ Low energy consumption ■ Long life ■ Short response time ■ Color expression ■ Environment friendly (Hg free) ■ Design flexibility (small size)EnergyLifetimeResponse2/17LED Application History3/17Applications of LED4/17Applications of LED5/17Plastic materials in LED lampPlastic applicable parts in LED lampLamp cover (Plastic, Glass) Optical partLED Heat Sink Controller Lamp headHeat sink (Aluminum, metal)Housing (Aluminum, metal)Lamp cover Materials Light diffusion materialHeat sinkHousingThermal conductive material6/17Introduction of diffusion materials for LED lampCharacteristics of LED light- LED will replace incandescent & fluorescent lamp due to lots of its benefits - For LED light, new light diffusion material is needed for hiding hot spot and acquiring high luminanceTips for selecting diffusion materials (for illumination or signboard)Optical Properties - Transmittance - Diffusion ability : Haze and hiding ability (LED hot spot)Product Structure- Thickness of plate - Distance : between lamp and lamp : between lamp and diffusion plate - Physical properties (impact..) - Flammability - Weatherability ΜOther Considerations7/17Introduction of diffusion materials for LED lampComparison of diffusion materials between different optical properties• Uneven brightness • Insufficient hiding powerEven brightness Hiding hot spot• Even but lower brightness • Insufficient hiding ability8/17Introduction of diffusion materials for LED lampLUMIPLAS• LG Chem developed new materials for LED with high efficiency of light diffusion• LUMIPLAS has excellent Optical properties - Optimized optical properties [ Transmittance and Haze (diffusing power)] - Various kinds of optical gradesLEDStraight lightDiffusing materialsDiffused lightLUMIPLASHigh haze Low loss of light• Optical base resin • High performance diffuser9/17Introduction of LUMIPLAS•LG Chem has 2 groups of products-LD590 series (MMA rich alloy) : Excellent optical properties and processibility -Product groups of LUMIPLASLD7000FLD590T -08537-08991Μ•Optical properties,•Processibility,•Impact strength LD590TAdvantages LD590 -08090-08287ΜIllumination / Signboard •Optical properties,•Processibility*LD590ApplicationsLD7000FA LD7000FGΜLD7850LD7800ΜLD7550Grade •Optical properties,•Impact strength,•Thermal resistance,•Flame retardancy•Optical properties,•Impact strength,•Thermal resistance LD7(XX)0Product groupOptical propertiesTransmittance (Tt), Haze , Diffusion factor (DF), Half angle (HA)37.864.799.465LD7000FG*11.519.696.975LD7000FA*12.416.196.1860777357.991.899.858LD755054.385.599.760LD760016.626.497.87408537LD590T10.514.196.17808570 4.58.792.68608090LD59026.842.699.0770828733.658.899.470LD770026.646.099.275LD775045.973.199.565LD7650LD780098.595.598.7Haze(%)19.539.462089918087Tt (%) 1 mm34.015.8DF 20.410.1LD7850HA ProductTt & Haze : measured by HazemeterDF and HA : measured by GoniophotometerTransmitting abilityDiffusing ability*) Flammability: V-0 (1.6mm)(*) Test methodsCharacteristics111189g / 10 minASTM D1238Melt Flow Rate-LD590 series: 220℃/10kg -LD7000 series: 300℃/1.2kgHBUL9484°C ASTM D648Thermal properties 12513081Heat distortion temperature-18.6kg/㎠V-0 (1.6mm)V-2 (1.6mm)HBFlammability8023,000950150630LD77001025,00080030500LD590T 806Kg·cm/cmASTM D25623,00028,000950900Kg/cm 2Kg/cm 2ASTM D79015020630550Kg/cm 2Kg/cm 2ASTM D638Mechanical properties Tensile strength Tensile elongation Flexural strength Flexural modulus Impact strength(notched Izod)LD7000FALD590Unit Test Method PropertyUL cardRoHSWeather resistant propertiesWeathering test※Light from LED does not contain UV-ray•No needs of weather resistancy for indoor using [ general grade of LUMIPLAS ]•Only for outdoor, weatherability is needed [UV-resistant grade of LUMIPLAS]•Test method : Weather-o-meter [ Xenon arc, 0.35 W/m 2at 340nm, 63°C, Cycle {102min (Light) + 18min(Light + water) ]•Samples: 1mm thickness specimensLD590T-0857010161000h ΔELD7650General grade LD590T-W085705.07.71000h ΔELD7650U UV-resistant grade02468101214161805001000Tim e (hr)D e l t a ELD7650LD7650U0246810125001000Tim e (hr)D e l t a ELD590T-08570LD590T-W08570ComparisonChemical resistanceUV stability Processibility( thermo forming..)Low temp.Impact strength Impact strength Transparency PSPMMA LUMIPLAS(PC alloy)LUMIPLAS(MMA rich alloy): Excellent: Good: Normal: Weak: PoorTips for selecting suitable gradeOptical materials should be selected by considering the structure of application productBulb typeFlat panel typeTube typeRecommendedCharacteristics •LD7800, LD7850, LD7890, LD590-08090•High transmittance and low haze∵long distance between lamp and cover RecommendedCharacteristics•LD7650, LD7700, LD7750•Medium transmittance and medium haze -∵long distance between lamp and cover -long distance between lamp and lamp RecommendedCharacteristics •LD7600, LD7650, LD7700•Low transmittance and High haze∵short distance between lamp and cover ※The suitable grade may differ from above examples due to the structure of final product.[Attach] Test methods for optical propertiesTest methods< Hazemeter >Light sourceSampleDetectorTp Td •Tt (Total transmittance) = Td + Tp (JIS 7361)•Haze = Td / Tt•Total transmittance (Tt) : Total amount of transmitted light•Haze , Diffusion Factor (DF) and Half Angle (HA) : different kinds of methods for indicating the light diffusing ability< Goniophotometer >•DF (Diffusion factor) =DetectorLight sourceSampleI(20°)+ I(70°)2 ×I (5°)×1000°-90°+90°Td•HA : angle at which half of normal value is measured。

合集下载

导光板设计资料0416

导光板设计资料0416

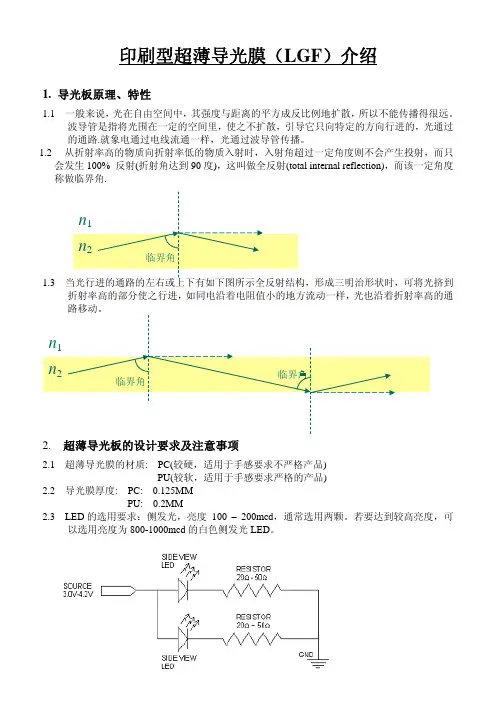

印刷型超薄导光膜（LGF）介绍1.导光板原理、特性1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。

波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。

1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角.1.3折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通2.超薄导光板的设计要求及注意事项2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品)PU(较软，适用于手感要求严格的产品)2.2 导光膜厚度: PC: 0.125MMPU: 0.2MM2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。

若要达到较高亮度，可以选用亮度为800-1000mcd的白色侧发光LED。

2.4 发光LED通常使用有三种放置位置：2.5 LED灯的位置的选择：备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。

b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。

示意图如下：c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。

d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约1.5MM。

e. 如何防止靠近LED的地方太亮？LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。

3.导光膜品质要求超薄导光板的测试项目：1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度及均匀性测试及均匀性。

LED灯罩用料选材-光扩散PC

LED灯罩用料选材-光扩散PC

LED灯罩的用料选材-光扩散PCLED是绿色环保光源，但其发出的光刺眼，需要通过特殊材料灯罩来解决，各种传统解决方案中以采用光扩散PC为灯罩最佳，可达到高透光率、高扩散、光线均匀的特点。

从1879年爱迪生发明了第一盏白炽灯，人类开始了第一次照明光源技术革命，它的发光效率很低，寿命短，在1500h左右；第二阶段照明光源的开始是荧光灯的出现，但荧光灯填充汞，污染环境；LED光源的出现则标志了绿色照明光源新阶段的开始。

LED灯电能转化为光能的效率是90%，使用寿命长，一般在5万小时，整灯在3.5万小时。

据统计，世界上主要工业化国家电能的10-20%用於照明，而中国，照明用电占全社会用电总量的12%，采用高效照明产品代替白炽灯，节能减排潜力巨大。

逐步淘汰白炽灯，对於促进中国照明电器行业结构优化升级、推动实现“十二五”节能减排目标任务、积极应对全球气候变化具有重要意义。

日前，国家发展改革委、商务部、海关总署、国家工商总局、国家质检总局联合印发了《关於逐步禁止进口和销售普通照明白炽灯的公告》，决定从2012年10月1日起，按照功率大小分阶段逐步禁止进口和销售普通照明白炽灯。

LED不同照明方案对比：LED发出的光是方向性较强的射光，是点光源，造成的缺点是光线刺眼，人眼难以接受，且照射面积小。

如果作为照明使用时必须将光线散射开来才能达到照明的效果。

传统的解决方案包括三种：1、在原有灯罩基础上添加色粉，如硫酸钡等，加入这些颗粒可使光进行多次光折射达到光扩散的作用，该方法光扩散效果不明显，且严重影响透光率；2、增加磨沙效果，但会严重降低灯罩的光线透过率；3、增加棱镜，但光扩散效果有限，仍能看到刺眼的LED灯珠，且降低光线透过率。

当前市场上出现了一种理想的解决方法，就是光扩散PC。

光扩散PC可达到高透光率、高扩散、光线均匀的特点。

光扩散PC是通过在PC树脂中添加光扩散剂，光扩散剂呈球形，均匀分散在PC树脂中，形成海岛结构，由於PC树脂和光扩散剂的折光指数不同，光线在光扩散剂表面类似镜面反射，经过多次反射，达到光扩散效果。
