苯乙烯聚合物含量检测

一、实验目的1. 了解苯乙烯聚合反应的原理和过程。

2. 掌握阴离子聚合反应的条件和方法。

3. 学习使用红外光谱、粘度仪、DSC等仪器对聚合物进行表征。

4. 分析聚苯乙烯的分子量分布和结构特征。

二、实验原理苯乙烯聚合反应是指苯乙烯单体在引发剂的作用下，通过自由基或阴离子聚合生成聚苯乙烯的过程。

本实验采用阴离子聚合方法，利用正丁基锂作为引发剂，在无水无氧操作条件下进行。

阴离子聚合的特点是无终止聚合，通过控制单体浓度和引发剂浓度，可以获得分子量分布较窄的聚苯乙烯。

实验过程中，通过调整反应条件，如温度、时间等，可以控制聚合物的分子量和分子量分布。

三、实验材料与仪器1. 实验材料：- 苯乙烯- 正丁基锂- 环己烷- 无水氯化钙- 甲醇- 氢氧化钠2. 实验仪器：- 250 mL分液漏斗- 100 mL烧杯- 量筒（10 mL、50 mL）- 注射器及针头- 无水无氧操作系统- 玻璃棒- 反应管- 抽滤瓶- 布氏漏斗- 注射器- 试管- 红外光谱仪- 粘度仪- DSC四、实验步骤1. 准备无水无氧操作环境，将苯乙烯、正丁基锂、环己烷等实验材料置于干燥箱中干燥处理。

2. 将干燥后的苯乙烯、正丁基锂、环己烷等按一定比例混合，倒入反应管中。

3. 将反应管放入反应器中，控制反应温度在70-80℃。

4. 在反应过程中，每隔一段时间取样，进行粘度测定和分子量分布分析。

5. 实验结束后，将聚合物进行抽滤、洗涤、干燥，得到聚苯乙烯产品。

6. 对聚合物进行红外光谱、DSC等表征，分析其结构特征。

五、实验结果与分析1. 粘度测定：实验过程中，聚合物粘度随时间逐渐增大，表明聚合物分子量逐渐增大。

2. 分子量分布分析：通过凝胶渗透色谱（GPC）测定，聚合物分子量分布指数接近1，表明分子量分布较窄。

3. 红外光谱分析：聚苯乙烯的红外光谱图显示，在1600 cm^-1处有苯环的伸缩振动峰，在2920 cm^-1和2850 cm^-1处有亚甲基的伸缩振动峰，在1000 cm^-1处有苯环的变形振动峰，与理论值相符。

聚苯乙烯中甲苯的测定-概述说明以及解释1.引言1.1 概述聚苯乙烯是一种常见的塑料材料，具有良好的绝缘性能、热稳定性和机械强度，广泛应用于建筑、电子、汽车等各个领域。

然而，在其生产过程中，甲苯等有机溶剂常常被用作溶剂和溶解助剂。

甲苯是一种常见的有机溶剂，具有挥发性和可溶于水的性质。

在聚苯乙烯中，甲苯可以以不同的形式存在，如游离态、吸附态和结晶态。

这些不同的存在形式对于聚苯乙烯的性能和结构具有重要的影响。

因此，准确测定聚苯乙烯中甲苯的含量是非常重要的。

本文旨在介绍聚苯乙烯中甲苯的测定方法，并通过对测定结果的分析和讨论，揭示甲苯对聚苯乙烯性能和结构的影响。

文章的结构安排如下：首先，我们将介绍聚苯乙烯的性质，包括其结构特点、物理性质和化学性质。

然后，我们将详细探讨甲苯在聚苯乙烯中的存在形式，以及其对聚苯乙烯性能和结构的影响。

接下来，我们将介绍一些常用的甲苯测定方法，并比较它们的优缺点。

最后，我们将对测定结果进行分析和讨论，探究甲苯含量与聚苯乙烯性能之间的关系。

通过本文的研究，我们可以更深入地认识聚苯乙烯中甲苯的存在形式和对其性能的影响，从而为聚苯乙烯的生产和应用提供科学依据和技术支持。

1.2文章结构文章结构部分的内容可以按照以下方式进行编写：本文主要包括以下几个部分的内容：1. 引言部分：在引言部分，我们将对研究的背景和意义进行简要概述。

首先，我们将介绍聚苯乙烯的重要性和广泛应用领域。

然后，我们将说明甲苯在聚苯乙烯中的重要性以及其影响因素。

最后，我们将阐述本文的研究目的和意义。

2. 正文部分：在正文部分，我们将详细介绍聚苯乙烯的性质和甲苯在聚苯乙烯中的存在形式。

首先，我们将对聚苯乙烯的物理和化学性质进行综述，包括其结构、分子量、熔点等基本特征。

然后，我们将重点讨论甲苯在聚苯乙烯中的存在形式，包括其分子间作用力、分子扩散性质以及在不同环境条件下的行为特征。

3. 结论部分：在结论部分，我们将总结甲苯的测定方法以及对结果进行分析和讨论。

发布日期: 17-八月-2017修订日期 19-一月-2023SDS 编号: 14316产品名称： Kraton™ D Polymers (SIS), 苯乙烯-异戊二烯-苯乙烯聚合物版本号: 4.0化学品安全技术说明书按照GB/T 163483、GB/T 17519编制。

第1部分 化学品及企业标识Kraton™ D Polymers (SIS), 苯乙烯-异戊二烯-苯乙烯聚合物化学品中文名Kraton™ D Polymers (SIS)化学品英文名SDS 包含以下产品的所有字母数字后缀. 后缀指定了制造商所在位置、隔离剂、产品形态 * 此SDS 不适合研磨等级（第三后缀 M） * 第 1 节和第 3 节中列出的 Nanoform 声明和二氧化硅、非晶信息仅适用于这些等级含有二氧化硅作为除尘剂的情况（第 2 个后缀 S）。

* 根据 ISO TS 80004-1 的定义和修订的法规 2011/696/EU 的定义，合成非晶二氧化硅是一种纳米结构材料。

*该二氧化硅除尘剂由中位粒径小于 100 纳米的初级颗粒组成，这些颗粒在所使用的除尘剂中以平均粒径范围超过 100 纳米的聚集物和团聚体形式存在。

别名D0233, D1107, D1111, D1113, D1114, D1117, D1119, D1124, D1126, D1161, D1162, D1163,D1164, D1165, D1183, D1193产品编号制造商或供应商美国总部名称Kraton Corporation地址15710 John F Kennedy Blvd., Suite 300Houston, TX 77032, 美国电话号码+1 281 504 4700中国名称科腾聚合物贸易(上海)有限公司地址南京西路688号22楼2201室中国上海市静安区，邮编200041电话号码+86 21 20823888Technical Support Line -International+1 800 4 Kraton (572866) ; +1 281 504 4950Technical Support Line -EU +31 (0) 36 546 2800网站 CHEMTREC国内电话:+1 800 424 9300化学品制造商协会化学品运输应急中心- 国际部:+1 703 527 3887SGS ECLN:+32 35 75 03 30推荐用途及限制用途工业用途推荐用途17-八月-2017发布日期19-一月-2023修订日期17-六月-2022更新日期14316SDS 编号第2部分 危险性概述紧急情况概述GHS 危险性类别未分类。

苯乙烯、丁二烯和丙烯酸聚合物国标标准苯乙烯、丁二烯和丙烯酸聚合物国标标准一、范围本标准规定了苯乙烯、丁二烯和丙烯酸聚合物的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。

本标准适用于由苯乙烯、丁二烯和丙烯酸酯类单体聚合或共聚而成的热塑性弹性体材料。

二、分类苯乙烯、丁二烯和丙烯酸聚合物按聚合工艺可分为溶液聚合和乳液聚合两大类。

溶液聚合生产的聚合物一般用于制造模压制品，而乳液聚合生产的聚合物则可用于制造胶粘剂、涂料等。

三、要求1.外观：苯乙烯、丁二烯和丙烯酸聚合物应为白色或淡黄色颗粒状，无机械杂质。

2.性能要求：苯乙烯、丁二烯和丙烯酸聚合物应满足表1规定的性能要求。

表1性能要求项目要求密度/(g/cm³)≥0.90拉伸强度≥15.0/MPa伸长率/%≥300邵氏硬度/度≥60吸水率/%≤0.5热稳定性无显著分解(200℃,2h)四、试验方法本标准所列试验方法均按照相关国家标准进行，如有其他要求或需进行其他性能试验，可参照相关标准进行。

五、检验规则1.出厂检验：每批产品均应进行外观、密度、拉伸强度、伸长率和邵氏硬度的检验，合格后方可出厂。

2.型式检验：当原材料、设备、工艺有较大变化或新产品试制鉴定时，应进行型式检验，其项目为本标准规定的全部项目。

3.组批与抽样：产品应以批为单位进行验收，同一牌号、同一规格的产品应不超过50t为一批，不足50t也按一批验收。

每批产品抽样数应不少于表2的规定。

表2抽样数规定批量/t抽样数/个≤53>5-204>20-5064.判定规则：若有一项指标不符合本标准要求时，可重新从同一批产品中抽取双倍试样进行复验，以复验结果为准。

若仍有一项指标不符合本标准要求时，则该批产品应判为不合格。

六、标志、包装、运输和贮存1.标志：产品包装上应有清晰牢固的标志，内容包括产品名称、规格型号、生产厂家等。

此外，还应注明“苯乙烯、丁二烯和丙烯酸聚合物”字样，以及符合的标准编号。

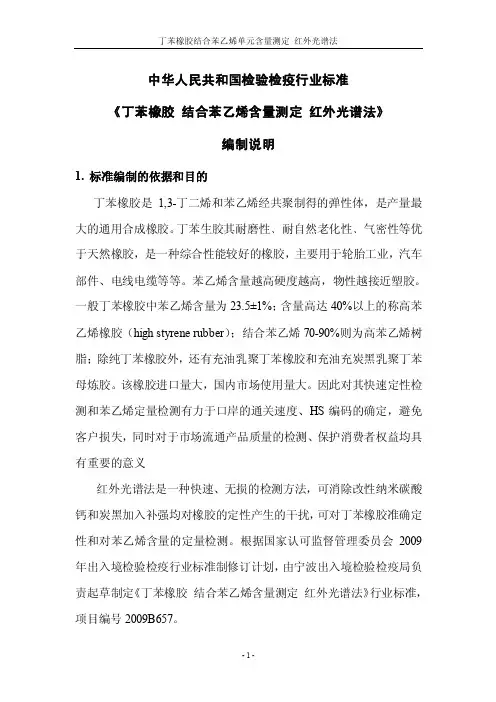

中华人民共和国检验检疫行业标准《丁苯橡胶结合苯乙烯含量测定红外光谱法》编制说明1. 标准编制的依据和目的丁苯橡胶是1,3-丁二烯和苯乙烯经共聚制得的弹性体，是产量最大的通用合成橡胶。

丁苯生胶其耐磨性﹑耐自然老化性﹑气密性等优于天然橡胶，是一种综合性能较好的橡胶，主要用于轮胎工业，汽车部件、电线电缆等等。

苯乙烯含量越高硬度越高，物性越接近塑胶。

一般丁苯橡胶中苯乙烯含量为23.5±1%；含量高达40%以上的称高苯乙烯橡胶（high styrene rubber）；结合苯乙烯70-90%则为高苯乙烯树脂；除纯丁苯橡胶外，还有充油乳聚丁苯橡胶和充油充炭黑乳聚丁苯母炼胶。

该橡胶进口量大，国内市场使用量大。

因此对其快速定性检测和苯乙烯定量检测有力于口岸的通关速度、HS编码的确定，避免客户损失，同时对于市场流通产品质量的检测、保护消费者权益均具有重要的意义红外光谱法是一种快速、无损的检测方法，可消除改性纳米碳酸钙和炭黑加入补强均对橡胶的定性产生的干扰，可对丁苯橡胶准确定性和对苯乙烯含量的定量检测。

根据国家认可监督管理委员会2009年出入境检验检疫行业标准制修订计划，由宁波出入境检验检疫局负责起草制定《丁苯橡胶结合苯乙烯含量测定红外光谱法》行业标准，项目编号2009B657。

2. 标准制定工作内容2.1 标准根据GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》、GB/T 20001.4-2001《标准编写规则第4部分：化学分析方法》要求编写本标准。

2.2 附录A是资料性附录。

2.3 对标准方法的检测条件进行探索和确定，对标准方法进行精密度和准确性试验，并对方法进行了验证，共有六家实验室参与了协同试验。

3. 国内外方法概述目前国内外对丁苯胶乳中结合苯乙烯含量的测定方法主要有折光指数法、硝化法和分光光度法。

国际标准ISO 3136:1983《丁苯胶乳—结合苯乙烯含量测定》定了采用折光指数法，ISO 5478-1980《橡胶—苯乙烯含量测定—硝化法》对丁苯胶乳中结合苯乙烯的含量，进行定量测定的方法。

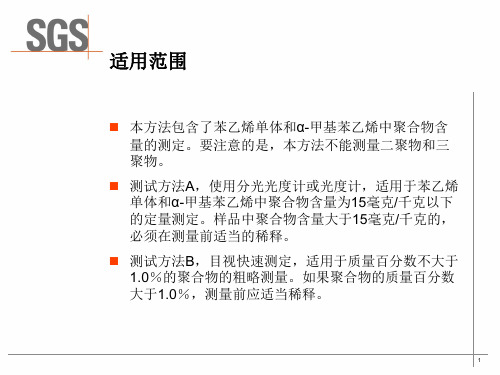

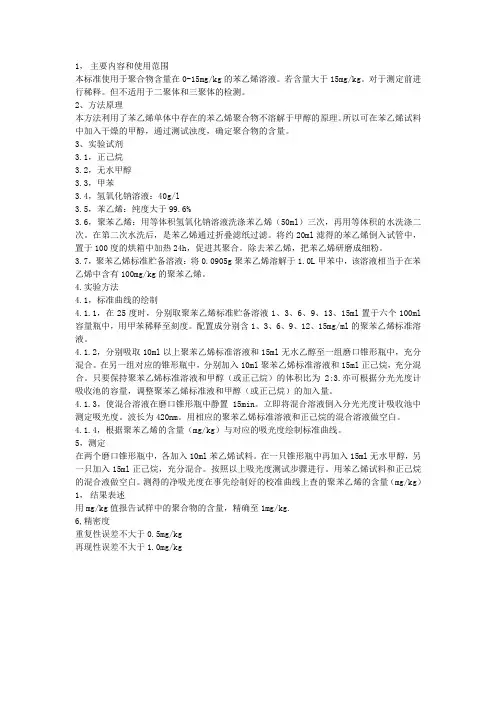

1，主要内容和使用范围本标准使用于聚合物含量在0-15mg/kg的苯乙烯溶液。

若含量大于15mg/kg。

对于测定前进行稀释。

但不适用于二聚体和三聚体的检测。

2、方法原理本方法利用了苯乙烯单体中存在的苯乙烯聚合物不溶解于甲醇的原理。

所以可在苯乙烯试料中加入干燥的甲醇，通过测试浊度，确定聚合物的含量。

3、实验试剂3.1，正己烷3.2，无水甲醇3.3，甲苯3.4，氢氧化钠溶液：40g/l3.5，苯乙烯：纯度大于99.6%3.6，聚苯乙烯：用等体积氢氧化钠溶液洗涤苯乙烯（50ml）三次，再用等体积的水洗涤二次。

在第二次水洗后，是苯乙烯通过折叠滤纸过滤。

将约20ml滤得的苯乙烯倒入试管中，置于100度的烘箱中加热24h，促进其聚合。

除去苯乙烯，把苯乙烯研磨成细粉。

3.7，聚苯乙烯标准贮备溶液：将0.0905g聚苯乙烯溶解于1.0L甲苯中，该溶液相当于在苯乙烯中含有100mg/kg的聚苯乙烯。

4.实验方法4.1，标准曲线的绘制4.1.1，在25度时，分别取聚苯乙烯标准贮备溶液1、3、6、9、13、15ml置于六个100ml 容量瓶中，用甲苯稀释至刻度。

配置成分别含1、3、6、9、12、15mg/ml的聚苯乙烯标准溶液。

4.1.2，分别吸取10ml以上聚苯乙烯标准溶液和15ml无水乙醇至一组磨口锥形瓶中，充分混合。

在另一组对应的锥形瓶中，分别加入10ml聚苯乙烯标准溶液和15ml正己烷，充分混合。

只要保持聚苯乙烯标准溶液和甲醇（或正己烷）的体积比为2:3.亦可根据分光光度计吸收池的容量，调整聚苯乙烯标准液和甲醇（或正己烷）的加入量。

4.1.3，使混合溶液在磨口锥形瓶中静置15min。

立即将混合溶液倒入分光光度计吸收池中测定吸光度。

波长为420nm。

用相应的聚苯乙烯标准溶液和正己烷的混合溶液做空白。

4.1.4，根据聚苯乙烯的含量（mg/kg）与对应的吸光度绘制标准曲线。

5，测定在两个磨口锥形瓶中，各加入10ml苯乙烯试料。

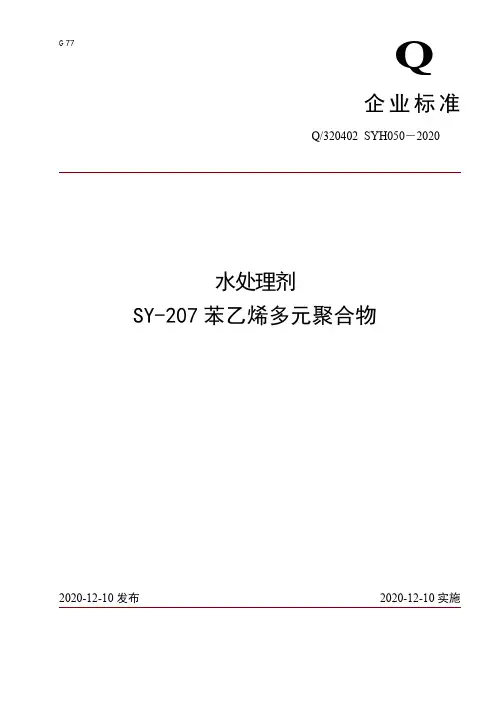

G 77Q水处理剂SY-207苯乙烯多元聚合物水处理剂 SY-207苯乙烯多元聚合物1 范围本标准规定了水处理剂SY-207苯乙烯多元聚合物的要求、试验方法．检验规则、标志、包装、运输、储存和安全要求。

本标准适用于以丙烯酸、苯乙烯及HPA为主要原料合成的水处理剂SY-207苯乙烯多元聚合物（以下简称SY-207苯乙烯多元聚合物）。

该产品主要用油田注水及循环冷却水的阻垢分散剂使用。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 601-2002 化学试剂标准滴定溶液的制备GB/T 603-2002 化学试剂试验方法中所用制剂及制品的制备GB/T 4472-1984 化工产品密度、相对密度测定通则GB/T 6680-2003 液体化工产品采样通则GB/T 6682-2008 分析实验室用水规格和试验方法GB/T 9724-2007 化学试剂 pH的测定通则HG/T 2431-2009 水处理剂阻垢缓蚀剂IIIJJF 1070 定量包装商品净含量计量检验规则3 要求3.1 SY-207苯乙烯多元聚合物理化指标应符合表1规定。

表1 质量指标3.2 净含量及允差应符合JJF 1070中相关规定。

4 试验方法4.1 试剂和用水规格本方法中所用试剂和水，在没有注明其他规定时，均指分析纯试剂和符合GB／T 6682规定的三级水。

4.2 标准溶液、制剂及制品的配置试验中所需标准溶液、制剂及制品，在没有其他规定时，均按GB/T 601、GB/T 603的规定制备。

4.3 外观目测。

4.4 固体含量的测定按HG/T 2431中4.4方法测定。

4.5 pH值的测定称取1.00g试样（称准至0.01g）置烧杯中，加适量的水，全部转移到100mL容量瓶中，用水稀释至刻度，摇匀，按GB/T 9724之规定测定。

苯乙烯装置产生聚合物的预防和解决办法摘要：苯乙烯是生产聚苯乙烯、丁二烯橡胶等高分子合成材料的重要化工单体之一，广泛应用于纺织、涂料等领域，产品纯度为99%。

由于苯乙烯单体的高活性，可以在室温下聚合，温度越高，越容易影响正常生产，是生产厂必须面对的问题，它不仅影响产品的质量，而且造成经济损失。

在脱水催化剂的作用下，苯乙烯经两级绝热减压反应器生产脱水液，再经蒸馏精馏塔生产苯乙烯。

苯乙烯精馏塔产品顶部聚合物含量经常超标，不符合产品质量要求，本文分析了影响因素，提出了相应的对策，为其它器件的设计提供了指导。

关键词：苯乙烯装置；聚合物；预防；解决办法1苯乙烯简介苯乙烯是一种重要的化工生产原料，多用于生产聚苯乙烯、丁苯橡胶等材料，在纺织、医药等领域有广泛的应用。

其对人的眼睛、上呼吸道粘膜等有刺激作用，会导致一些慢性病的发生，同时其也会污染水体、土壤和大气等。

苯乙烯单体较为活泼，即使在常温下就能够发生聚合变化，而且随着温度的升高，聚合程度也越高，极大地影响了工业生产的稳定性。

这一问题是苯乙烯装置在运行过程中所不可避免的问题，对产品质量有直接的影响，而且还容易影响生产设备的安全。

因此，关于苯乙烯装置聚合物产生的预防措施也在不断研究和实践过程中，目前主要使用的方法有降低温度、提高乙苯纯度等。

2聚合机理苯乙烯与不饱和涂料具有双重关系，且容易与其它物质发生聚合，这也是苯乙烯广泛应用的原因，而这种不饱和的双重结合也是自由链式反应的机理。

在高温或接触过程中，金属催化自由基的形成，称为链式促进剂，并通过两种方式加速聚合过程，这取决于介质中氧的存在。

氧与自由基发生反应，过氧化氢会导致进一步的反应，产生更多的自由基。

在这种情况下，需要抗氧化剂来抑制聚合物的形成。

连锁反应通过产生新的自由基，引发不同物体的反应。

断链通常是通过形成非活性分子和活性基团来实现的。

首先，聚合速度受多种因素影响，反应温度的升高会加速聚合；自由基和单体的浓度决定聚合速度。

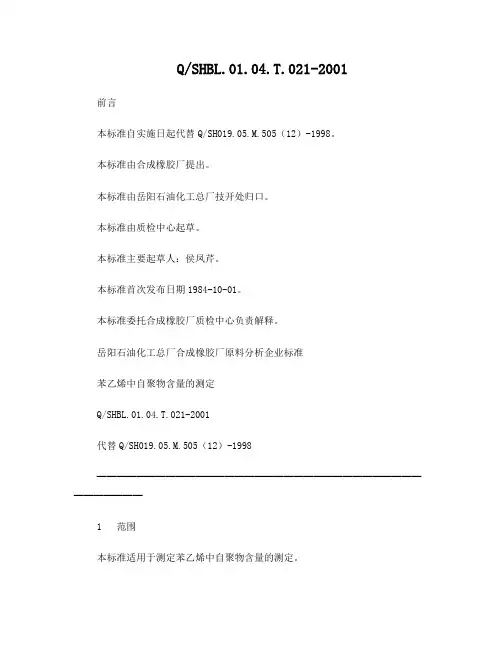

Q/SHBL.01.04.T.021-2001前言本标准自实施日起代替Q/SH019.05.M.505（12）-1998。

本标准由合成橡胶厂提出。

本标准由岳阳石油化工总厂技开处归口。

本标准由质检中心起草。

本标准主要起草人：侯凤芹。

本标准首次发布日期1984-10-01。

本标准委托合成橡胶厂质检中心负责解释。

岳阳石油化工总厂合成橡胶厂原料分析企业标准苯乙烯中自聚物含量的测定Q/SHBL.01.04.T.021-2001代替Q/SH019.05.M.505（12）-1998━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━1 范围本标准适用于测定苯乙烯中自聚物含量的测定。

2 方法原理本标准采用苯乙烯中的自聚物溶于苯而不溶于甲醇这个性质，用1:2的苯乙烯和甲醇溶液进行比浊，应用7230型分光光度计测得吸光度，再根据吸光度与自聚物的含量的标准曲线直接查出苯乙烯中自聚物的含量。

3 试剂3.1 无水甲醇，分析纯。

3.2 苯，分析纯。

3.3 甲乙酮，分析纯。

4 仪器4.1 容量瓶：50ml一个，500ml一个。

4.2 移液管：1ml、2ml、5ml、10ml、20ml。

4.3 园底烧瓶：250ml。

4.4 滴定管：25ml。

4.5 真空泵一台。

4.6 真空干燥箱一台。

4.7 7230型分光光度计一台，比色皿30mm。

5 操作步骤5.1 纯聚苯乙烯的制备取聚苯乙烯1g，溶于甲乙酮中，将此液滴入正在剧烈搅拌的甲醇中，使聚合物成细小珠体析出，然后静止分离，用倾泻法把上层澄清液除去，再加甲乙酮溶解聚合物，按上述同样操作反复四次，将此纯聚苯乙烯用甲醇洗涤，在60±5℃的真空烘箱中干燥达恒重后，置于干燥器中备用。

5.2 纯苯乙烯的配制采用已精馏所得无聚合物的单体，为了防止自聚，预先添加20-30×10-6（m/m）对苯二酚(亦可添加10-15×10-6（m/m）对-叔丁基邻苯二酚效果更好)，且在0~5℃下冷藏，专供馏出后2-3天内使用，如果不能直接得到无聚合物的苯乙烯，可将含有少量聚合体的苯乙烯置于蒸馏瓶中，并加入上述量的对苯二酚(或对-叔丁基邻苯二酚)在约660Pa压力下，真空蒸馏，其馏出液必须除去前、后馏分各5%，为了防止馏出液聚合，在接收器中，预先添加估计馏出苯乙烯量所需的阻聚剂量。

折射率苯乙烯含量sbs-概述说明以及解释1.引言1.1 概述第1.1节概述本文将讨论折射率、苯乙烯含量和SBS（苯乙烯-丁二烯-苯乙烯）在材料科学领域中的重要性和影响因素。

折射率是指光束从一种介质射入到另一种介质时，光线发生偏折的现象。

它是衡量材料光学性能的重要参数之一。

苯乙烯是一种常见的单体，也是合成聚合物SBS的组成部分。

SBS 是一种弹性体，具有良好的物理力学性能和化学稳定性。

本文将探讨苯乙烯含量、折射率和SBS之间的关系，并介绍测量折射率和苯乙烯含量以及制备SBS的方法和技术。

此外，本文还将讨论苯乙烯含量对材料性能的影响以及SBS在不同领域中的广泛应用。

最后，文章将总结折射率、苯乙烯含量和SBS之间的关系，并对未来研究方向进行展望。

通过深入了解这些关键概念和相关信息，我们可以更好地理解材料的光学性能以及SBS在不同应用领域中的潜力。

1.2 文章结构文章结构:本文共分为以下几个部分：引言、正文和结论。

在引言部分，我们将概述本文的主要内容和研究对象，说明本文的目的和意义，并介绍文章的结构安排。

在正文部分，本文将分为三个主题：折射率、苯乙烯含量和SBS。

在折射率的部分，将对其进行定义和意义的解释，介绍影响折射率的因素以及测量折射率的方法。

在苯乙烯含量的部分，将探讨苯乙烯的性质，介绍测定苯乙烯含量的方法，并讨论苯乙烯含量对材料性能的影响。

在SBS的部分，将介绍SBS 的概述，探讨SBS的制备方法和应用领域。

在结论部分，将对折射率、苯乙烯含量和SBS的关系进行总结，并展望未来研究的方向。

通过对这些内容的探讨，本文旨在深入分析折射率、苯乙烯含量和SBS 之间的关系，为相关领域的研究者提供参考和指导。

1.3 目的文章的目的是对折射率、苯乙烯含量和SBS之间的关系进行研究和分析。

通过深入探讨折射率的定义和意义、影响因素以及测量方法，我们能够更好地理解它在聚合物材料中的作用和应用。

同时，我们将研究苯乙烯含量的性质、测定方法以及它对材料性能的影响，从而揭示苯乙烯含量与折射率之间的关联。

mma苯乙烯共聚物指标
MMA苯乙烯共聚物是一种特殊的聚合物材料，它由甲基丙烯酸甲酯（MMA）和苯乙烯（Styrene）共同聚合而成，具有优异的物理、化
学性质和良好的加工性能。

在MMA苯乙烯共聚物的生产过程中，所
涉及到的指标也是非常重要的，因为不同的指标会直接影响到其最终
的物理和化学性质。

首先，MMA苯乙烯共聚物指标中最重要的是分子量和分子量分布。

分子量可以通过粘度法、凝胶渗透色谱（GPC）等方法进行测定。

MMA苯乙烯共聚物的分子量直接影响到其物理性质，例如韧性、强
度等。

因为分子量越高，它的韧性就会越好。

另外，分子量分布越窄，它的物理性质就越加一致。

其次，聚合度和含有溶剂的量也是MMA苯乙烯共聚物指标中的重要
参数。

聚合度表示的是聚合物中单体所占的比例，这个参数影响到聚
合物的重量和其他相关性质。

苯乙烯和MMA中单体的含量也会影响
到共聚物的物理和化学性质。

所含溶剂的多少也会影响到聚合物的性质，例如抗伸张强度和耐热性等，因为它会改变聚合物的结构。

最后，MMA苯乙烯共聚物指标还包括化学成分和加工条件等。

化学
成分指的是所用单体的纯度和含量，因为单体的纯度会影响到聚合反
应的有效性和产率。

加工条件也是很重要的因素，因为加工条件直接影响到共聚物的质量和性能。

总之，对于MMA苯乙烯共聚物生产过程中的指标，我们需要注意不同指标之间的关系，因为这些参数都会影响到共聚物的性能和应用范围。

因此，正确选择和控制这些指标是至关重要的。

膨胀计法测定苯乙烯聚合反应速率一、实验目的1．了解膨胀计法测定聚合反应速率的原理。

2．掌握膨胀计的使用方法。

3．掌握动力学实验的操作及数据处理方法。

二、实验原理自由基聚合反应是现代合成聚合物的重要反应之一，目前世界上，由自由基聚合反应得到的合成聚合物的数量居多。

因此，研究自由基反应动力学具有重要意义。

聚合速率可由直接测定来反应的单体或所产生的聚合物的量求得。

这被称为直接法；也可以从伴随聚合反应的物理量的变化求出。

此即被成为间接法。

前者适用于各种聚合方法，而后者只能用于均一的聚合体系。

它能够连续地、精确的求得聚合物初期的聚合反应速率。

对于均一的聚合体系，在聚合反应进行的同时，体系的密度、粘度、折光度、介电常数等也都发生变化。

本实验就是依据密度随反应物浓度变化的原理而测定聚合速率的。

聚合物的密度通常也比其单体大，通过观察一定量单体在聚合时的体积收缩就可以计算出聚合速率。

一些单体和聚合物的密度变化如下表所示：单体和聚合物的密度密度g/ml25oC单体体积收缩％单体聚合物氯乙烯0.9191.40634.4丙烯0.8001.1731.0甲基丙烯1.1027.0丙烯酸甲酯0.9521.22322.1醋酸乙烯某0.9341.19121.6甲基丙烯酸甲酯0.9401.17920.6苯乙烯0.9051.06214.5丁二烯某0.62760.90644.4某为20oC数据为了增大比容随温度变化的灵敏度，观察体积收缩是在一个很小的毛细管中进行，测定所用的仪器称为膨胀计（如图所示）。

其结构主要由两部分组成，下部是聚合容器，上部连有带有刻度的毛细管。

将加有定量引发剂的单体充满膨胀计，在恒温水浴中聚合，单体转变为聚合物时密度增加，体积收缩，毛细管内液面下降。

每隔一定时间记录毛细管内聚合混合物的弯月面的变化，可将毛细管读数按一定关系式对时间作图。

再根据单体浓度，从而求出聚合总速率的变化情况。

动力学研究一般限于低转化率，在5-10％以下。

苯乙烯的乳液聚合实验报告1. 实验背景嘿，朋友们，今天咱们来聊聊苯乙烯的乳液聚合实验。

这可是个既有趣又实用的实验，毕竟苯乙烯可是一种重要的工业原料，咱们常见的塑料大多离不开它。

那么，什么是乳液聚合呢？简单来说，就是把单体（像苯乙烯）放进水中，然后通过某种方法让它们聚合成大块的聚合物，形成胶状物质。

听起来是不是很神奇？实际上，这个过程就像是一场聚会，单体们在水中欢聚一堂，互相吸引，最后成了大团队。

2. 实验材料与设备在开始之前，咱们先来看看都需要什么材料。

首先，当然少不了苯乙烯啦！还有一些乳化剂，比如说十二烷基苯磺酸钠，这家伙可是一位出色的“聚会主持人”，帮我们把单体们聚在一起。

此外，咱们还需要引发剂，比如过硫酸铵，没它可不行。

还有水，当然，水是所有聚会的必备品呀！设备方面，咱们需要一个反应釜、搅拌器、冷却系统和一些常见的实验器具。

准备工作做好，咱们就可以开工了！3. 实验步骤3.1 准备工作首先，把苯乙烯、乳化剂和水混合在一起，倒进反应釜里。

搅拌的时候，尽量保持速度均匀，别让它们闲着，大家都要热热闹闹的。

接着，慢慢加热到反应温度，通常在60到70摄氏度之间。

此时，单体们开始逐渐“熟悉”起来，产生了“化学反应”。

要是你能看到它们的表情，肯定是那种“我来了，我看到了，我聚合了”的状态。

3.2 引发聚合反应等温度合适后，就可以加入引发剂了。

这个时候可别着急，慢慢加入，让反应更稳定。

引发剂一进去，聚合反应就像点燃了一把火，瞬间热闹非凡！单体们开始疯狂聚合，形成聚合物。

这个过程可能会有点泡沫，但没关系，大家开心就好。

注意观察反应的变化，看看聚合物是如何形成的，真是如同魔法一般。

4. 实验结果与分析4.1 观察现象经过一段时间的聚合反应，咱们可以观察到反应釜里的变化。

聚合物开始逐渐形成，颜色变得浓郁，粘稠度也在增加。

这时就像一个小小的奇迹，单体们变成了聚合物，真是“脱胎换骨”的感觉！要是你有机会用手去触摸一下，哎呀，那个滑滑的感觉，简直不要太爽！4.2 结果分析最后，咱们要对实验结果进行分析。

苯乙烯聚合方法实验报告实验结果分析
苯乙烯是一种重要的聚合物原料，通过聚苯乙烯的合成可以得到各种用途广泛的聚合物产品。

在本次实验中，我们采用了两种主要的苯乙烯聚合方法进行实验，即自由基聚合和阴离子聚合，通过对实验结果的分析比较，可以得出不同方法的优缺点以及聚合物的性质差异。

首先进行的是自由基聚合方法，该方法常用过氧化物或光引发剂作为引发剂，能够在较高温度下快速进行聚合反应，并且适用于各种功能单体的聚合。

实验结果显示，自由基聚合所得到的聚苯乙烯具有较高的分子量，分布较窄，表现出较好的热稳定性和机械性能。

然而，由于反应过程中生成自由基的不确定性，容易引起链转移反应和分子量分布的偏移，从而影响最终产物的质量。

另一种方法是阴离子聚合，该方法通过负离子引发剂来催化聚合反应，反应速度相对较慢且要求更严格的反应条件。

实验结果显示，阴离子聚合得到的聚苯乙烯分子量较低，分布较宽，但具有较高的纯度和透明度。

而且，阴离子聚合方法适用于一些对自由基敏感的功能单体，具有较好的选择性。

然而，由于反应速度较慢，需要更长的反应时间，且产物质量较难控制。

通过对比两种方法的实验结果可以看出，自由基聚合方法适用于生产要求较高的工业聚合物，具有较好的性能表现；而阴离子聚合方法则更适用于某些特定的功能性聚合产物的合成。

在实际生产中，可以根据所需产品的特性选择合适的聚合方法，以得到理想的聚合物产品。

总的来说，苯乙烯的聚合方法对最终产物的性能和应用具有重要影响，通过实验结果的分析比较可以更好地了解不同方法的特点和适用范围，为聚合物生产提供参考和借鉴。

希望通过本次实验结果的分享，对苯乙烯聚合方法的研究和应用有所启发和帮助。

1。

利用碳谱峰揭示苯乙烯聚合度与分子量的关系聚合度和分子量是衡量聚合物性质的两个重要指标，对于苯乙烯这种聚合物来说也不例外。

在研究聚合度和分子量之间的关系时，一种常用的方法是利用碳谱峰来揭示它们之间的联系。

本文将介绍利用碳谱峰揭示苯乙烯聚合度与分子量的关系。

苯乙烯是一种常见的单体，由苯环和乙烯基构成。

通过合适的聚合反应，可以将多个苯乙烯单体连接成为一个链状的聚合物分子。

根据苯环和乙烯基的结构，苯乙烯聚合物的碳谱峰可以展现出一定的特征。

在对苯乙烯进行核磁共振（NMR）分析时，碳谱图是最常用的工具。

苯乙烯聚合物在碳谱图中主要表现为两个峰：苯环上的碳谱峰和乙烯基上的碳谱峰。

首先，我们来看苯环上的碳谱峰。

苯环由6个碳原子组成，因此在碳谱图中会出现6个特征峰。

这些峰对应于苯环上的各个碳原子，每个碳原子都有不同的化学环境，因而产生不同的化学位移。

苯环上的碳原子的化学位移范围通常在100-170 ppm之间。

根据苯环上的碳谱峰的数量和相对强度，我们可以初步判断苯乙烯聚合物的聚合度。

若苯乙烯聚合物的聚合度较低，即苯环上的重复单位较少，那么在碳谱图中的苯环碳谱峰数量将相对较少。

反之，若聚合度较高，苯环碳谱峰数量将相对较多。

这是因为聚合度较高的苯乙烯聚合物中，苯环重复单位较多，因而苯环上的碳原子数量也相应增加。

所以，通过观察苯环碳谱峰的数量可以初步判断苯乙烯聚合物的聚合度。

接下来，我们来看乙烯基上的碳谱峰。

乙烯基是苯乙烯分子中与苯环相连的部分，由两个碳原子组成。

乙烯基上的碳谱峰通常对应的化学位移范围在140-170 ppm之间。

由于乙烯基是苯乙烯聚合物中重要的连接部分，它的存在情况和结构对于聚合度和分子量的计算非常重要。

若苯乙烯聚合物的聚合度较低，即苯环上的重复单位较少，那么在碳谱图中乙烯基碳谱峰的数量将相对较少。

反之，若聚合度较高，乙烯基碳谱峰数量将相对较多。

这是因为苯乙烯聚合物中，乙烯基的数量与苯环的数量是相等的。
