电机星三角启动原理

电机星三角启动原理

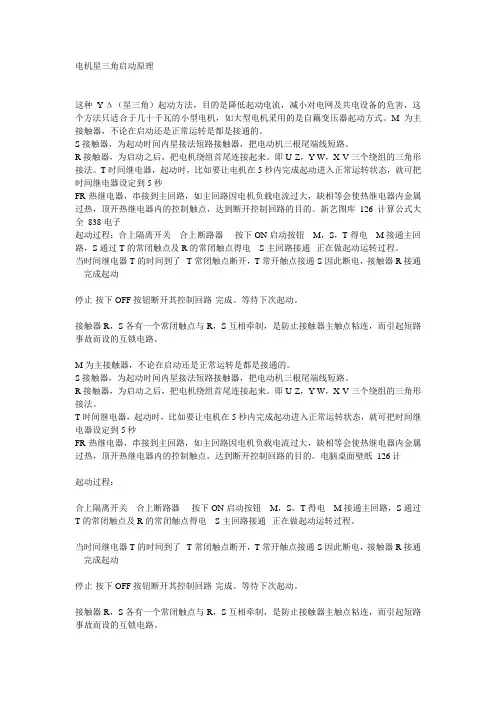

这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。新艺图库 126计算公式大全 838电子

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动

停止-按下OFF按钮断开其控制回路-完成。等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。电脑桌面壁纸 126计

起动过程：

合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

星三角降压启动工作原理

星三角降压启动是一种常用的电机启动方法，它通过改变电线的接线方式，将电机在起动时降低电压，以实现平稳启动。

工作原理如下：首先，电机的三相绕组通过三个接线点与电源相连接，形成星形连接。在星形连接方式下，电机的每个相对地的电压较高，因此，启动时电流较大。当电机完全启动后，可以切换为三角形连接方式，此时电压降低为原先电源电压的1/√3，电流也相应降低。这样，电机就可以平稳地进行工作。

具体的启动过程如下：

1. 初始状态下，将电机的三个相连接为星形，即将电源的三个相分别接到电机三个相的一端。

2. 启动时，先给电机供电，电机开始运行。由于星形接线的存在，电机的电压和电流较高。

3. 当电机运行到一定速度时，通过一个启动器或控制装置切换电机的连接方式为三角形。这个切换一般是通过自动的电气设备实现的。

4. 在切换为三角形连接方式后，电机的电压降低为原先电源电压的1/√3，电流也相应降低。电机继续以降压状态下的电压和电流进行运行。

通过星三角降压启动，可以在保证电机起动时电压和电流较高的情况下，通过切换连接方式，将电压降低到正常工作的水平，避免了起动时的冲击和对电源的过大负荷。这种启动方式在许多应用场合中都得到广泛应用。

- 1 - 电动机星三角启动原理

电动机是现代工业生产中的重要设备，它在各行各业都有着广泛的应用。电动机的启动方式有很多种，其中最常用的是星三角启动方式。本文将从电动机的基本原理、星三角启动方式的原理和优缺点、星三角启动方式的应用等方面进行详细介绍。

一、电动机的基本原理

电动机是一种将电能转化为机械能的装置。它的基本原理是利用磁场作用于电流产生的力来实现机械运动。电动机的主要构成部分包括定子、转子、电枢、磁极等。其中，定子是电动机的静止部分，它由铁心和绕组构成；转子是电动机的旋转部分，它由铁心和绕组构成；电枢是电动机的直流电源，它提供电能以使电机正常运转；磁极是电动机的磁场来源，它产生磁场以使电机正常运转。

电动机的工作原理是利用电磁感应的原理，即当电流通过绕组时，会产生磁场，磁场会作用于铁心上的铁芯，使得铁芯受力而产生转动。当电流方向改变时，磁场也会随之改变，使得铁芯产生反向转动。这样，电动机就可以实现正反转的运动。

二、星三角启动方式的原理和优缺点

1. 原理

星三角启动方式是一种常见的电动机启动方式。它的原理是在电动机启动时，先通过星型连接将三个绕组的末端连接在一起，形成一个星形连接点，然后将绕组的起始端通过三个接触器连接到电源上，以形成一个三角形连接点。在启动过程中，由于星型连接的绕组电阻 - 2 - 较大，电流较小，从而减小了电动机启动时的冲击电流，使得电动机的启动更加平稳。当电动机启动到一定转速时，再通过接触器将星型连接切换为三角形连接，此时电动机的启动过程就完成了。

2. 优缺点

星三角启动方式的优点是启动电流小、转矩平稳、噪音低、寿命长、维护方便等。它可以有效地减小电动机启动时的冲击电流，降低电网电压波动和电机电磁噪声，延长电机寿命，同时还可以方便地进行维护和检修。

但是，星三角启动方式也存在一些缺点。首先，它不能适用于大功率电动机的启动，因为大功率电动机启动时需要较大的启动电流和转矩，而星三角启动方式的启动电流和转矩都较小。其次，星三角启动方式存在一定的启动时间，不能满足一些特殊要求的应用场合。最后，星三角启动方式的启动电流和转矩都会随着电动机的容量增大而变小，因此不适用于大容量电动机的启动。

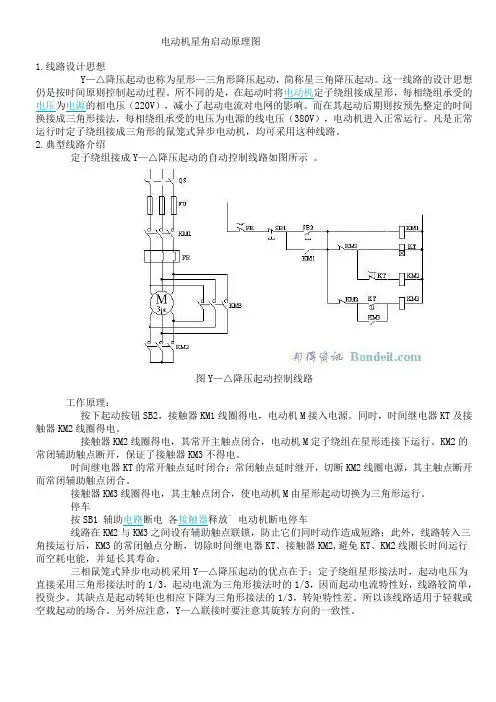

电动机星角启动原理图

1.线路设计思想

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

2.典型线路介绍

定子绕组接成Y—△降压起动的自动控制线路如图所示 。

图Y—△降压起动控制线路

工作原理：

按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。

接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。

时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。

接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。

停车

按SB1 辅助电路断电 各接触器释放` 电动机断电停车

线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。

三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。所以该线路适用于轻载或空载起动的场合。另外应注意，Y—△联接时要注意其旋转方向的一致性。
