万能拉伸试验机工作原理

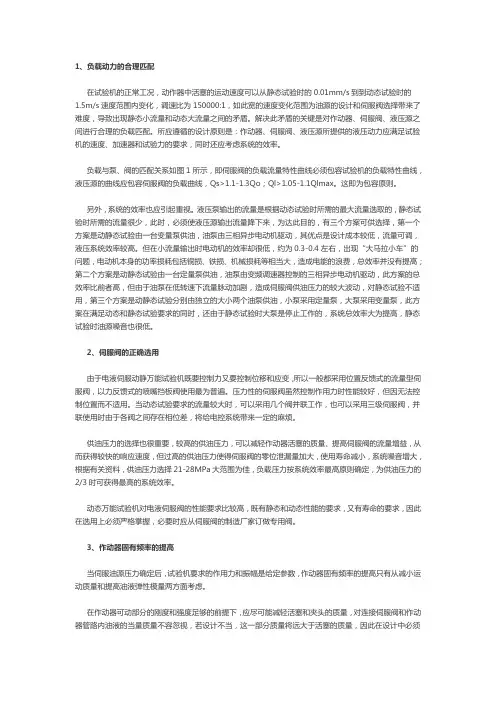

1、负载动力的合理匹配

在试验机的正常工况，动作器中活塞的运动速度可以从静态试验时的0.01mm/s到到动态试验时的1.5m/s速度范围内变化，调速比为150000:1，如此宽的速度变化范围为油源的设计和伺服阀选择带来了难度，导致出现静态小流量和动态大流量之间的矛盾。解决此矛盾的关键是对作动器、伺服阀、液压源之间进行合理的负载匹配。所应遵循的设计原则是：作动器、伺服阀、液压源所提供的液压动力应满足试验机的速度、加速器和试验力的要求，同时还应考虑系统的效率。

负载与泵、阀的匹配关系如图1所示，即伺服阀的负载流量特性曲线必须包容试验机的负载特性曲线，液压源的曲线应包容伺服阀的负载曲线，Qs>1.1-1.3Qo；Ql>1.05-1.1Qlmax。这即为包容原则。

另外，系统的效率也应引起重视。液压泵输出的流量是根据动态试验时所需的最大流量选取的，静态试验时所需的流量很少，此时，必须使液压源输出流量降下来，为达此目的，有三个方案可供选择，第一个方案是动静态试验由一台变量泵供油，油泵由三相异步电动机驱动，其优点是设计成本较低，流量可调，液压系统效率较高。但在小流量输出时电动机的效率却很低，约为0.3-0.4左右，出现“大马拉小车”的问题，电动机本身的功率损耗包括铜损、铁损、机械损耗等相当大，造成电能的浪费，总效率并没有提高；第二个方案是动静态试验由一台定量泵供油，油泵由变频调速器控制的三相异步电动机驱动，此方案的总效率比前者高，但由于油泵在低转速下流量脉动加剧，造成伺服阀供油压力的较大波动，对静态试验不适用，第三个方案是动静态试验分别由独立的大小两个油泵供油，小泵采用定量泵，大泵采用变量泵，此方案在满足动态和静态试验要求的同时，还由于静态试验时大泵是停止工作的，系统总效率大为提高，静态试验时油源噪音也很低。

2、伺服阀的正确选用

由于电液伺服动静万能试验机既要控制力又要控制位移和应变，所以一般都采用位置反馈式的流量型伺服阀，以力反馈式的喷嘴挡板阀使用最为普遍。压力性的伺服阀虽然控制作用力时性能较好，但因无法控制位置而不适用。当动态试验要求的流量较大时，可以采用几个阀并联工作，也可以采用三级伺服阀，并联使用时由于各阀之间存在相位差，将给电控系统带来一定的麻烦。

万能试验机 原理

万能试验机是一种实验设备，它可以进行多种不同类型的试验。它的原理是通过使用不同的测试装置和传感器来测量和记录试验样品在受力或受力变形情况下的机械性能。试验样品可以是材料、结构、零件或产品。万能试验机通常由机架、液压系统、控制系统和测试装置组成。

在实验中，试验样品被置于试验装置中，并施加力或力变形。通过传感器测量和记录试验样品的受力或机械变形情况。这些传感器可以是力传感器、位移传感器、压力传感器或其他类型的传感器。

万能试验机的控制系统用于控制试验过程。它可以通过电脑、按钮或手柄进行操作和调节。控制系统能够控制加载速度、加载力或加载变形等参数。通过控制系统，可以进行静态试验、疲劳试验、断裂试验、拉伸试验、弯曲试验等多种试验。

万能试验机的应用范围非常广泛。它可以用于材料研究、质量控制、产品开发、结构测试等领域。根据不同的测试需求，可以选择不同的测试装置和传感器，以进行相应的试验。

总之，万能试验机通过使用不同的测试装置和传感器，测量和记录试验样品在受力或受力变形情况下的机械性能。它的应用范围广泛，可以进行多种类型的试验。

万能材料试验机的工作原理

万能试验机是一种用于测试材料力学性能的机械设备，它可以对各种材料进行拉伸、压缩、弯曲、剪切等力学性能测试。其工作原理主要包括电机驱动系统、传感器系统、控制系统和数据采集系统。

电机驱动系统是整个试验机的动力源，通常采用交直流电机，其功率和转速可以根据实验需要进行调整。其工作原理是将电能转换成机械能，通过输入的电流和电压控制电机的运行，使其提供所需的力和速度。

传感器系统是万能试验机的重要组成部分，主要是用于测量试验样品在力学性能测试中的各项参数。常见的传感器包括负荷传感器、位移传感器和应变传感器。负荷传感器用于测量试验样品在加载过程中施加的力，位移传感器用于测量试验样品在加载过程中的位移，应变传感器用于测量试验样品在加载过程中的应变。

控制系统是万能试验机的核心部分，主要用于控制试验机的加载过程，包括力的加载，速度的控制和试验曲线的绘制。其工作原理是通过控制电机的转速和加载力的大小，实现试验样品在预设的加载条件下进行测试。控制系统通常采用电脑控制，可以通过输入预设参数控制测试过程，同时也可以实时监测测试过程中的各项参数。

数据采集系统用于采集和记录试验过程中产生的各项数据，包括负荷、位移、应变等参数。其工作原理是通过传感器测量产生的信号，经过放大、滤波和数字转换等处理，最终记录到计算机中进行分析和保存。数据采集系统通常由硬件和软件两部分组成，硬件负责采集和处理信号，软件负责显示和分析数据。 万能试验机的工作原理可以简单总结为：通过电机驱动系统提供动力，传感器系统测量试验样品的力学性能参数，控制系统控制试验样品在加载过程中的力和速度，数据采集系统记录和分析试验过程产生的数据。

万能力学试验机原理

万能力学试验机是一种用来测试材料力学性能的设备。其工作原理主要基于贝尔劳定律和胡克定律。

万能力学试验机主要由两大部分组成：加载系统和测量系统。加载系统包括液压系统、驱动系统和执行机构，用来施加不同形式的力与应力（例如拉伸、压缩、弯曲、剪切等）到被试材料上。测量系统包括传感器和测量仪器，用来测量加载系统施加的力和被试材料的应变或位移。

在试验中，被试材料被夹紧在试验机的夹具上，加载系统施加相应的力或应力。传感器通过测量试验机施加的力和被试材料的应变或位移来获取试验数据。这些数据可以用来分析材料的强度、刚度、延展性等力学性能。

贝尔劳定律是弹性材料的基本定律之一，它描述了弹性体在外力作用下的变形行为。根据贝尔劳定律，材料的应变正比于受到的应力。胡克定律是贝尔劳定律的特殊情况，它适用于小应变情况下的直线弹性变形。根据胡克定律，材料的应力正比于受到的应变。

万能力学试验机利用贝尔劳定律和胡克定律，通过加载系统施加不同形式的力与应力到被试材料上，并通过测量系统测量力和应变或位移，来研究材料的力学性能。它在材料科学、工程设计和质量控制等领域具有广泛的应用。
