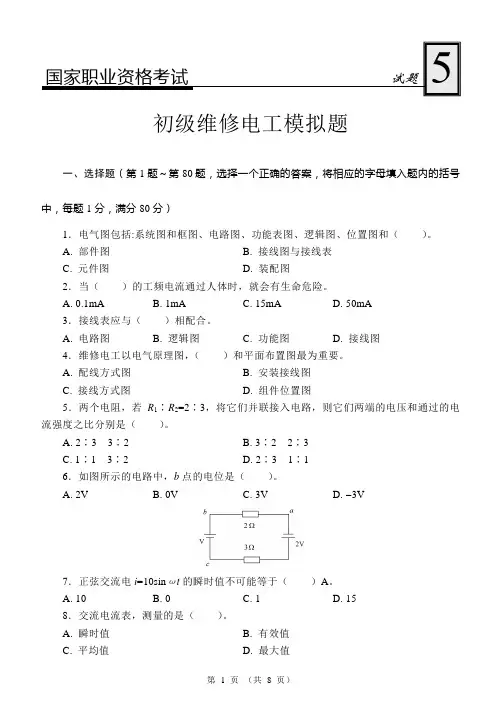

(× )1、导体中的电流由电子流形成,故规定电子流的方向就是电流的正方向。
(× )2、导体两端有电压,导体中才会产生电流。
(√)3、电路中参考点改变,各点的电位也随之改变。
(√)4、电路中任意两点间的电位差与参考点的选择无关。
(× )5、电阻大的导体,电阻率就一定大。
(√)6、在电阻分压电路中,电阻值越大,其两端分得的电压就越高。
(√)7、电路中某点电位的高低与参考点的选择有关,若参考点选择不同,同一点电位的高低可能会不同。
(× )8、运用支路电流法解复杂直流电路时,不必以支路电流为未知量。
(√)9、根据基尔霍夫第二定律列出的独立回路方程数等于电路的网孔数。
(√)10、电路中任一网孔都是回路。
(√)11、在交流电路中,通常都是用有效值进行计算的。
( ×)12、让8A的直流电流和最大为10A的正弦交流电流分别通过阻值相同的电阻,在相同的时间内电阻的发热量相同。
(√)13、某交流电压为u=380sin(314t+π/2)V,则初相角为900。
(√)14、已知正弦交流电压u=220√2sin(314t+600)V,则它的最大值为220√2V,有效值为220V。
(√)15、如图所示的波形,其瞬时值表达式为u=-20sin(ωt+π/2)V。
( ×)16、如图所示的波形,其
瞬时值表达式为u=-10sin(ωt-π)V。
(√)17、已知正弦量的瞬时值表达式
为u1=20sin(314t+π/6)V,
u2=40sin(314t-π/3)V,其矢量图为:
( ×)18、如图所示为两个同频率交流
电压的矢量图,则U1滞后U21350.
( ×)19、三相负载接在三相电源上,若各相负载的额定电压等于电源的线电压,则负载可作星形连接,也可作三角形连接。
(√)20、三相负载星形连接时线电流等于相电流,而对称三相负载三角形连接时,线电流是相电流的3倍。
( ×)21、对称三相负载星形连接时,如果输电线上电压降忽略不计,则负载相电压是电源线电压的3倍。
( ×)22、某三相电器铭牌上写有220/380V-△/Y,者这表示电器可在220V时接成三角形,或者380V时接成星形,但两种情况下的功率不相等。
(√)23、供电设备输出的总功率中,既有有功功率,又有无功功率,当总功率S一定时,功率因数cosφ越低,有功功率就越小,无攻功率就越大。
(√)24、在三相对称电路中,已知三相负载的线电压UL、线电流IL以及负载的阻抗角φ,则三相电路有功功率P=√3ULILcosφ.
(√)25、在电阻、电感串联的交流电路中,阻抗随电源频率的升高而增大,随频率的下降而减小。
(×)26、感抗和容抗的大小都与电源的频率成正比。
(√)27、在电阻、电容串联的交流正弦电路中总阻抗值随电源频率的增大而减小。
(√)28、在电阻、电容串联的电路中,既有能量的消耗,又有能量的交换;既有有功功率又有无功功率。
(×)29、在电阻、电容串联的线路中复阻抗为CjXRIUZ。
(×)30、电力工业中为了提高功率因数,常采用给感性负载串联补偿电路。
(×)31、在R、L、C串联的交流电路中,电压关系为222CLRUUUU。
(×)32、在R、L、C串联的交流电路中当XL<XC时,电路呈电感性。 (√)33、在R、L、C串联的交流电路中,其阻抗jXRIUZ。
(√)34、二极管按其结构的不同可分为点接触型和面接触型。
(√)35、晶体管在结构上有如下特点,基区做得很薄,发射区的杂质浓度比基区的杂质浓度大的多。
(×)36、三极管有三个PN结和三个区——发射区、集电区,基区。
(√)37、二极管的伏安特性反映了二极管电压和电流的关系。
(√)38、二极管最主要的特性就是单向导电的特性。
(×)39、晶体二极管的最高反向电压就是该管的反向击穿电压。
(√)40、晶体三极管放大状态的外部条件是发射结正偏、集电结反偏且发射结正偏电压必须大于死区电压。
(√)41、大功率的晶体三极管工作时,应具有良好的散热条件。
(×)42、放大器的输出电阻越大,放大器带负载的能力越强。
(√)43、放大器的交流通路就是将放大器中的直流电源和电容视为短路,交流信号流通的那部分电路。
(√)44、处于放大状态下三极管的发射极电流是基极电流的(1+β)倍。
(×)45、三极管放大的实质是将低电压放大成高电压。
(×)46、单相桥式整流电路属于单相半波整流。
(√)47、单相桥式整流二级管承受的反向电压与半波整流二级管承受的反向电压不相同。
(×)48、电感三点式振荡频率比电容三点式振荡器高。
(√)49、自激振荡器的输出量须经正反馈电路反馈到输入端才能使震荡器起振。
(×)50、晶体三级管作开关应用时,是工作在饱和状态。
(×) 51、“与”门的逻辑功能可积为:输入全“1”出“0”;输入有“0”出“1”。
(√)52、逻辑电路中的“与”门和“或”门是相对的,即正“与”门就是负“或”门,正“或”门就是负“与”门。
(×)53、凡具有稳定状态的器件都可构成二进制计数器。
(√)54、集成运算放大器发输入级采用的是差动放大器。
(×)55、理想的集成运算放大器其开环电压放大倍数Au0为常数。
(×)57、有电流必有磁场,有磁场必有电流。
(√)58、通电线圈套入铁心后它所产生的磁通会大大增加。
(√)59、电流通过导体时导体周围将产生磁场。
(√)60、为了消除铁磁材料的剩磁可以在原线圈中通过适当的反向电流。
(×)61、变压器、电动机的铁心用硬磁材料制成。
(√)62、铁心损耗是指磁滞损耗与涡流损耗之和。
(×)63、具有恒定磁通的磁场中仍有铁心损耗。
(×)64、铁磁物质的磁性与温度无关。
(√)65、物质按磁的性能来分,有顺磁物质、反磁物质和铁磁物质三种。
(×)66、导体运行方向与磁力线垂直时感应电动势为零。
(√)67、产生电磁感应的条件是穿过线圈回路的磁通必须发生变化。 (×)68、线圈中感应电动势的大小与线圈中磁通的大小成正比。
(×)69、直导体在磁场中做切割磁力线运动,则导体中一定会产生感应电流。
(√)70、通电导体在磁场中一定会受到力的作用。
(√)71、万用表是一种多电量、多量程的便携式电测仪表。
(×)72、万用表仅能测量直流电流、直流电压、直流电阻,不能测量交流电压、交流电流。
(√)73、用万用表测量电流和电压时,为使测量值准确应使指针指在标尺的2/3以上为好。
(√)74、万用表使用完毕后,一般应将开关旋至交流电压最高档,主要是防止烧坏万用表。
(√)75、在使用万用表前,若发现表头指针不在零位,可用螺丝刀旋动机械零点调整,使指针调整在零位。
(√)76、测量0.1MΩ以上的电阻宜采用兆欧表。
(×)77、用万用表可以准确地测量出设备绝缘电阻的大小。
(√)78、用兆欧表测量电缆绝缘电阻时,应将E端接电缆外壳,G端接在电缆线芯与外壳之间的绝缘层上,L端接电缆芯。
(√)79、测量设备的绝缘电阻时,必须先切断设备的电源。 对含有较大电容的设备,必须先进行充分的放电。
(×)80、明及动力线路对地绝缘电阻的测量是将兆欧表E或L端哪端接地都可以,没有什么要求。
(√)81、用电桥测电阻应选择合适的桥臂比率,以使比较臂的四挡都能被充分利用。
(×)82、测量1Ω以下的电阻宜采用单臂电桥。
(√)83、用电桥测电阻的方法属于比较测量法。
(√)84、三相四线制不对称负载的功率测量用三表法测量。
(×)85、用来测量电能的仪表叫功率表。
(×)86、三相有功电能只能采用三相电度表测量。
(√)87、电度表的选择应从用途、量程以及测量值的准确度要求等方面进行考虑。
(×)88、电度表上标有“10×千瓦(小)时”或“100×千瓦(小)时”字样,应将表的读数加上10或100倍都是被测电能值。
(√)89、用万用表测得三相异步电动机某相绕组的直流电阻为无穷大说明该相绕组断路。
(×)90、使用电桥时,在线路接通后,如果检流计指针向“+”方向偏转,则需减小比例臂的数值。
(√)91、用电桥测量电阻时,一般应先用万用表估测其电阻值。
(√)92、分流器是用电阻温度系数很小的锰铜制成的。
(×)93、分流器的电阻值标在分流器上。
(×)94、只要示波器正常,所以电源也符合要求,通电后示波器即可投入使用。
(√)95、测试脉冲信号,示波器是比较理想的仪器。
(×)96、配电变压器油枕或压力释放阀喷油,应密切关注变压器的运行。 (×)97、调节变压器的分接开关,就可以改变变压器的输入电压。
(×)98、做变压器空载试验时,为了便于选择仪表和设备以及保证试验安全,一般使低压侧开路,高压侧接仪表和电源。
(×)99、一台变压器原边接在50HZ、380V的电源上时,副边输出的电压是36V,若把它的原接在60HZ、380V的电源上,则副边输出电压36V,输出电压的频率是50HZ 。
(×)100、变压器的额定铜耗是通过空载试验测定的。
(√)101、变压器短路试验是在低压侧短路的条件下进行的。
(√)102、变压器带性负载时,其外特性曲线是下降的;而带容性负载时,外特性曲线是上升的。
(×)103、变压器带负载运行时,负载电流继续增大,其输出电压就必然降低。
(×)104、国家标准规定Y,yno接线的变压器中线电流不超过变压器额定电流的35%。
