钢结构焊接方案

钢结构工程焊接施工方案

本节适用于桁架或网架(壳)结构、多层和高层梁一柱、框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度大于或等于3mm的碳素结构钢和低合金高强度结构钢的焊接。适用的焊接方法包括手工电弧焊、埋弧自动焊、熔嘴电渣焊、栓钉焊接等。

一、施工准备

1．1 技术准备

1．在构件制作前，工厂应根据施工制造方案和钢结构技术规范以及施工图纸和《建筑钢结构焊接技术规程》(JGJ 81)的要求编制各类施工工艺，进行焊接工艺评定试验。生产制造过程应严格按工艺评定的有关参数和要求进行，通过跟踪检测，如发现按照工艺评定规范生产质量不稳定的，应重做工艺评定，以达到质量稳定。

2．钢结构工程小选用的新材料必须经过新产品鉴定。经专家论证、评审和焊接工艺评定合格后，方可在工程中采用。

1．2 材料要求

1．建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告，当采用其他钢材和焊接材料替代设计选用的材料时，必须经原设计单位同意。

2．焊条选用原则

(1)手工电弧焊时，焊条一方面可以传导焊接电流和引弧，同时焊条熔化后又作为填充金属直接过渡到熔池里，与液态的熔化的基本金属熔合而形成焊缝。

(2)焊条外观不应有药皮脱落，焊芯生锈等缺陷，焊缝金属的性能要符合使用要求(达到设计要求)，一般要求焊缝金属的力学性能(包括抗拉强度、塑性和冲击韧性)达到母材金属标准规定的性能指标的下限值。

(3)结构钢焊条的选择

1)根据母材的抗拉强度，按照"等强"原则选择抗拉强度级别相同的焊条。在焊接高强钢时，因母材熔人影响，焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。因此，可以选用抗拉强度低一等级的焊条，使焊缝金属与母材实际等强。

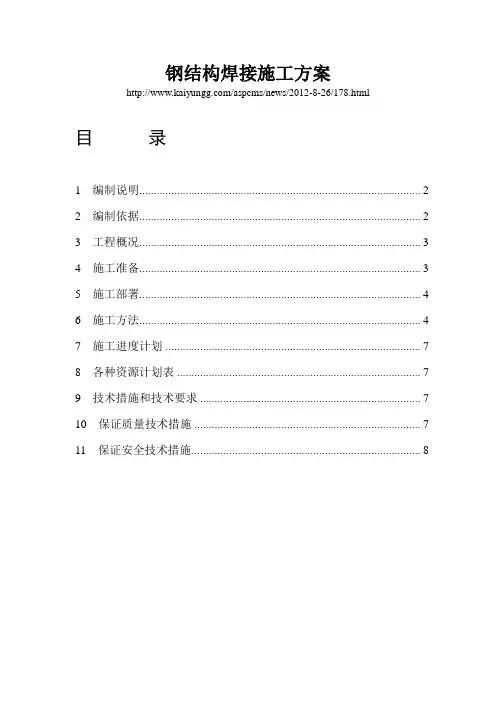

钢结构焊接施工方案

/aspcms/news/2012-8-26/178.html

目 录

1 编制说明................................................................................................. 2

2 编制依据................................................................................................. 2

3 工程概况................................................................................................. 3

4 施工准备................................................................................................. 3

5 施工部署................................................................................................. 4

6 施工方法................................................................................................. 4

7 施工进度计划 ........................................................................................ 7

8 各种资源计划表 .................................................................................... 7

第1页 第一章 总则

1.1 编制目的

为更好的指导钢结构焊接施工工作，对钢结构焊接的施工过程和质量进行有效的监督和控制，保证工程质量合格，以设计院提供的设计图纸为依据，参考本公司以往在类似工程的施工经验，结合本工程的实际情况及特点，制定此专项方案。

1.2 编制依据

《钢结构工程施工质量验收规范》GB50205-2001

《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89

《建筑钢结构焊接技术规程》JGJ81-2002

《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88

本工程现有的设计图纸

1.3 工程概况

三门金鳞体育中心主体育场工程位于浙江省台州市三门县滨海新城规划区内，由主体育场外场、主体育场内场及地下车库组成，其中主体育场外场总建筑面积33007m2，固定坐席25041座，运动场地面积约18696平方米，采用框架/钢结构；主体育场内场及地下车库建筑面积20319m2，采用框架结构。本项目的主体育场屋盖采用四管空间桁架结构，节点形式为直接相贯焊。体育场屋盖分别建于东、西看台之上，且东西、南北相对称。

第2页 1.4 焊接作业流程

1.5劳动力计划

根据实物工程量，工期情况等特点，对钢结构部分进行分区安装工作，人员构成见下表。

工种 技术员 质检员 铆 工 电焊工 火 焊 起 重 测 量 辅助工 施工准备

操作平台，防风棚及防护架就位

焊前准备

坡口清理、检查衬板、引弧板、熄弧板

预热

定位焊

根部打底

填充焊接

面层焊接

按规定后热

按规定保温

焊接外观检查

填写外观检查表

打磨探伤区域

超声波探伤

填写正式报告

工序交接 合 格

合 格 缺陷修补 焊前检查：

1、气候条件

2、焊前测量结果

3、坡口几何尺寸

4、焊机、焊接工具

5、安全防护

6、二氧化碳气体

7、防火措施

过程中检查：

焊接电流、电压

焊接清理

层间温度

气体流量、压力、纯度

钢 结 构 焊 接

整

改

方

案

目 录

一、加强钢结构厂家的管理

二、现场问题的整改

三、预防措施

四、安全及文明施工注意事项

根据现场钢结构实际情况，加强对钢结构厂家的管理工作。对厂家的材料进行验收及加强对管理人员的技术交底工作。现场质量主要是通过其焊接质量来体现的，因而焊接是钢结构现场组焊极其重要的关键环节。施工中必须认真对待，确保焊缝质量。对此，我司做出如下管理措施：

一、加强钢结构厂家的管理

（一）熟悉安装施工图，做好技术交底工作：

1、钢结构技术人员应熟悉图纸，掌握图纸设计意图及要求。

2、技术人员通过技术交底工作，使施工人员了解钢柱、钢梁、预埋件等制作工艺及规范，掌握选用的焊接工艺、焊接材料、质量标准和施工工艺要点。

（二）开工前的安全技术培训：

1、技术人员应通过技术交底进行员工培训。

2、 施工人员应学习有关焊接的工艺要求。

（三）焊接材料：

1、选用标准的国家名牌焊材厂家进货，并按批号所取合格证书。

2、进厂材料应按批号建立入库台账。

3、电焊条、焊丝所选用的型号必须符合设计及规范要求，并有出厂合格证。如需改动焊条型号，必须征得设计部门的同意。

（四）焊接作业条件：

1、焊接前采取适当的反变形措施，以降低焊接变形量。

2、按图纸要求加工坡口。

拼接采用“X”形坡口，四面采用“K” 形坡口。

3、焊缝点固：按照每间隔400mm焊接50mm进行点固。

4、为减小整体变形和便于吊装组合，在组合时按图纸要求用加筋板进行加强处理。

5、焊接：每层或每道焊缝焊接完毕后，应采用砂轮或钢丝刷将焊渣、飞溅等杂物清理干净（应注意中间接头或坡口边缘），仔细检查根部的焊接质量，如发现表面缺陷应立即用机械加工发进行清除、补焊。每一层经100%自检合格后方可进行下一步工序，直至焊接完毕。

6、要求焊缝接头圆滑、均匀、无裂纹、咬边、夹渣和气孔现象。

7、焊接完毕，应将四周飞溅清理干净，并检查外观。
