粉尘浓度 检测标准

煤矿粉尘浓度标准范围

———————————————————————————————— 作者:

———————————————————————————————— 日期：

ﻩ煤矿粉尘浓度标准范围？

国标：煤矿作业场所粉尘接触浓度管理限值判定标准如下:

粉尘种类 游离SiO2含量(%）ﻩ呼吸性粉尘浓度（mg/m３)

煤尘ﻩ≤5ﻩ5.0

岩尘 ５～１０ 2.5

１0~３０ １.0

ﻩ30~５0ﻩ0.5

ﻩ≥5０ 0.2

水泥尘 <10ﻩ1.5

煤尘(游离ＳiO2 含量＜10%) Coal dusｔ(freｅ ＳｉO2<10%)ﻩ ﻩ

总尘ﻩ 4ﻩ6

呼尘ﻩ ２．５

3.5

第二节 生产性粉尘国家卫生标准

粉尘卫生标准是劳动卫生标准的一个组成部分,是国家强制性职业卫生标准。卫生部在2007年4月12日发布了《工作场所有害因素职业接触限值 第１部分：化学有害因素》(GBZ2．1－200７),并于2０0７年11月1日实施。该标准是根据职业性有害物质的理化特性、国内外毒理学及现场劳动卫生学或职业流行病学调查资料，并参考美国、德国、前苏联、日本等国家的职业接触限值及其制定依据而修订和制定的,是作为工业企业设计及预防性和经常性监督、监测使用的卫生标准。此标准规定了工作场所有害因素的职业接触限值，适用于生产、使用或产生有害因素的各类用人单位。

一、《工作场所有害因素职业接触限值》中卫生要求

《工作场所有害因素职业接触限值 第1部分:化学有害因素》（ＧBＺ2．１－２007)中规定了工作场所空气中粉尘容许浓度，共有47项，见表5-１。

表５-1 工作场所空气中粉尘容许浓度

序号

粉 尘 种 类

时间加权平均容许浓度

(mg/m3) 总粉尘 呼吸性粉尘

1 煤尘(游离SiO2含量＜10%) 4 ２.5

2 水泥粉尘 4 1．5 3 矽尘

粉尘浓度检测管理制度

我公司在生产作业过程中，会产生大量的煤尘，在此环境下，作业工人长期接触煤尘，会引起尘肺、煤肺等职业病。为了预防、控制和消除职业病危害，防治职业病，保护劳动者健康及相关权益，特制定此制度。

一、主要职业病危害因素：

本公司要职业病危害因素是生产性粉尘。

二、危害因素监测与评价：

(一)粉尘测定制度及要求

1、粉尘测定工作必须按照GB5748—85《作业场所空气中粉尘测定方法》，MT79—84《粉尘浓度和分散度测定方法》等各项国家和煤炭企业的规定进行工作。

2、测尘人员必须认真负责，按照规定，认真操作和填写测尘内容，准确无误地做好统计、计算工作，如实地将测尘结果上报。

（二）作业场所的粉尘浓度，每月测定1次

（三）对危害因素监测取得的结果进行分析评价，对超标的危害因素，提出改进及预防措施。

６１万～２００万◎　

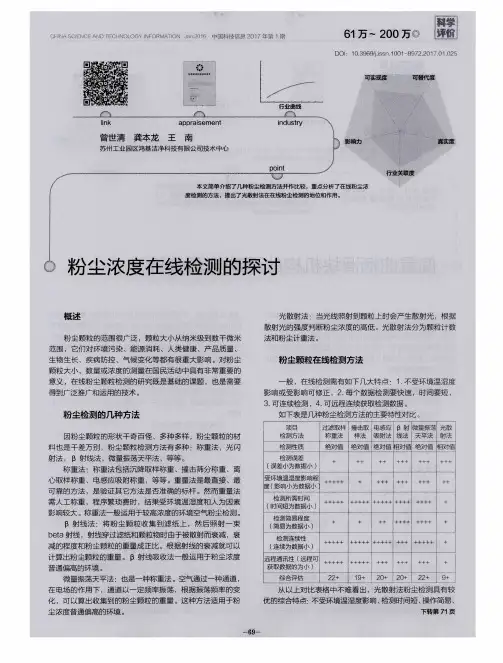

上　粉尘浓度在线检测的探讨　

粉尘颗粒的范围很广泛，颗粒大小从纳米级到数干微米　范围，它们对环境污染、能源消耗、人类健康、产品质量、　生物生长、疾病防控、气候变化等都有很重大影响。对粉尘　颗粒大小、数量或浓度１￣ｇｆｇ　ＬＪ量在国民活动中具有非常重要的　意义，在线粉尘颗粒检测的研究既是基础的课题，也是需要　得到广泛推广和运用的技术。　粉尘检测的几种方法　因粉尘颗粒的形状干奇百怪、多种多样，粉尘颗粒的材　料也是干差万别，粉尘颗粒检测方法有多种：称重法，光闪　射法，Ｐ射线法，微量振荡天平法，等等。　称重法：称重法包括沉降取样称重、撞击筛分称重、离　心取样称重、电感应吸附称重，等等。重量法是最直接、最　可靠的方法，是验证其它方法是否准确的标杆。然而重量法　需人工称重，程序繁琐费时，结果受环境温湿度和人为因素　影响较大。称重法一般运用于较高浓度的环境空气粉尘检测。　Ｐ射线法：将粉尘颗粒收集到滤纸上，然后照射一束　ｂｅｔａ射线，射线穿过滤纸和颗粒物时由于被散射而衰减，衰　减的程度和粉尘颗粒的重量成正比。根据射线的衰减就可以　计算出粉尘颗粒的重量。Ｐ射线吸收法一般运用于粉尘浓度　普通偏高的环境。　微量振荡天平法：也是一种称重法。空气通过一种通道，　在电场的作用下，通道以一定频率振荡，根据振荡频率的变　化，可以算出收集到的粉尘颗粒的重量。这种方法适用于粉　尘浓度普通偏高的环境。　一６９一　影响力　可实现度　可替代度　

在线粉尘浓　行业关联度　真实度　

光散射法：当光线照射到颗粒上时会产生散射光，根据　散射光的强度判断粉尘浓度的高低。光散射法分为颗粒计数　法和粉尘计重法。　粉尘颗粒在线检测方法　

一般，在线检测需有如下几大特点：１．不受环境温湿度　影响或受影响可修正，２．每个数据检测要快速，时间要短，　３．可连续检测，４．可远程连续获取检测数据。　如下表是几种粉尘检测方法的主要特性对比。　项目　过滤取样　撞击取　电感应　Ｐ射　微量振荡　光散　检测方法　称重法　样法　吸附法　线法　天平法　射法　检测性质　绝对值　绝对值　绝对值　帽对值　绝对值　相对值　检测误差　＋　＋＋　＋＋　＋＋＋　＋＋＋　＋＋＋　（误差小为数据小）　受环境温湿度影响程　＋　＋＋＋　＋＋＋　＋＋＋　＋＋　度（影ａｎ／Ｊ，为数据小’　检测所需时间　＋＋＋＋＋　＋＋＋＋＋　＋＋＋＋　＋＋＋＋　＋　（时间短为数据小）　检测简易程度　＋　＋　＋＋　＋＋＋＋　＋＋＋＋　＋　（简易为数据小）　检测连续性　＋＋＋＋＋　＋＋＋＋＋　＋＋＋＋＋　＋＋＋　＋　（连续为数据小）　远程通讯性（远程可　＋＋＋＋＋　＋＋＋＋＋　＋＋＋　＋＋＋　＋＋＋　＋　获取数据的为小）　综合评估　２２＋　１９＋　２０＋　２０＋　２２＋　９＋　从以上对比表格中不难看出，光散射法粉尘检测具有较　优的综合特点：不受环境温湿度影响、检测时间短、操作简易、　

龙源期刊网

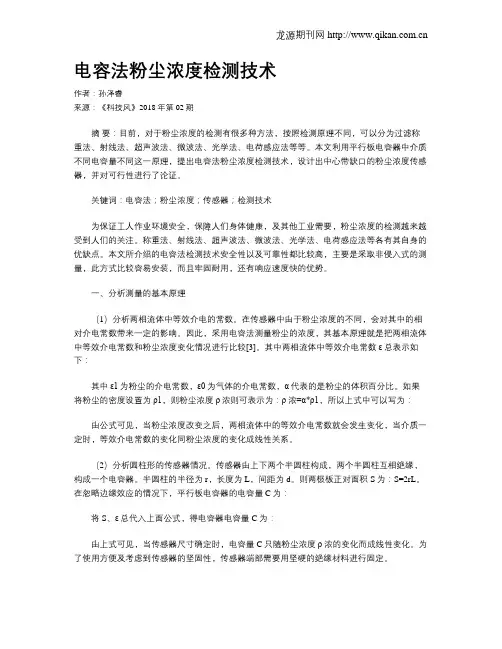

电容法粉尘浓度检测技术

作者：孙泽睿

来源：《科技风》2018年第02期

摘 要：目前，对于粉尘浓度的检测有很多种方法，按照检测原理不同，可以分为过滤称重法、射线法、超声波法、微波法、光学法、电荷感应法等等。本文利用平行板电容器中介质不同电容量不同这一原理，提出电容法粉尘浓度检测技术，设计出中心带缺口的粉尘浓度传感器，并对可行性进行了论证。

关键词：电容法；粉尘浓度；传感器；检测技术

为保证工人作业环境安全，保障人们身体健康，及其他工业需要，粉尘浓度的检测越来越受到人们的关注。称重法、射线法、超声波法、微波法、光学法、电荷感应法等各有其自身的优缺点。本文所介绍的电容法检测技术安全性以及可靠性都比较高，主要是采取非侵入式的测量，此方式比较容易安装，而且牢固耐用，还有响应速度快的优势。

一、分析测量的基本原理

（1）分析两相流体中等效介电的常数。在传感器中由于粉尘浓度的不同，会对其中的相对介电常数带来一定的影响。因此，采用电容法测量粉尘的浓度，其基本原理就是把两相流体中等效介电常数和粉尘浓度变化情况进行比较[3]。其中两相流体中等效介电常数ε总表示如下：

其中ε1为粉尘的介电常数，ε0为气体的介电常数，α代表的是粉尘的体积百分比。如果将粉尘的密度设置为ρ1，则粉尘浓度ρ浓则可表示为：ρ浓=α*ρ1，所以上式中可以写为：

由公式可见，当粉尘浓度改变之后，两相流体中的等效介电常数就会发生变化，当介质一定时，等效介电常数的变化同粉尘浓度的变化成线性关系。

（2）分析圆柱形的传感器情况。传感器由上下两个半圆柱构成，两个半圆柱互相绝缘，构成一个电容器。半圆柱的半径为r，长度为L，间距为d。则两极板正对面积S为：S=2rL。在忽略边缘效应的情况下，平行板电容器的电容量C为：
