直流稳压电源

直流稳压电源标准

直流稳压电源标准是一种针对直流稳压电源的技术规范和行业标准，它规定了直流稳压电源在各种应用场景下应达到的性能指标和安全标准。标准旨在保证直流稳压电源的安全性和可靠性，以满足各种电子设备对电源的需求。

直流稳压电源标准通常包含以下内容：

1. 技术要求：明确直流稳压电源的技术指标，如输出电压范围、输出电流范围、稳压精度、输出纹波等。

2. 安全要求：规定直流稳压电源在正常工作和故障条件下应满足的安全标准，如绝缘强度、电气安全等。

3. 电磁兼容性要求：规定直流稳压电源在工作时应满足的电磁兼容性标准，以避免对周围环境和设备产生电磁干扰。

4. 环境适应性要求：规定直流稳压电源在各种工作环境下应满足的环境适应性标准，如温度、湿度、海拔高度等。

5. 可靠性要求：规定直流稳压电源在长时间工作状态下应达到的可靠性标准，如平均故障间隔时间、故障率等。

6. 生产和检测要求：规定直流稳压电源生产和检测过程中的工艺和质量控制标准。

直流稳压电源标准的制定和实施可以确保直流稳压电源的质量和性能，保障用户的权益和安全。同时，直流稳压电源标准也可以促进直流稳压电源的技术进步和市场竞争。

例如，珠海直流稳压电源就是按照直流稳压电源标准进行生产和检测，以保证其性能和质量符合行业标准，同时在材料选用和生产工艺上也符合标准的要求，以保证装备能够正常工作。

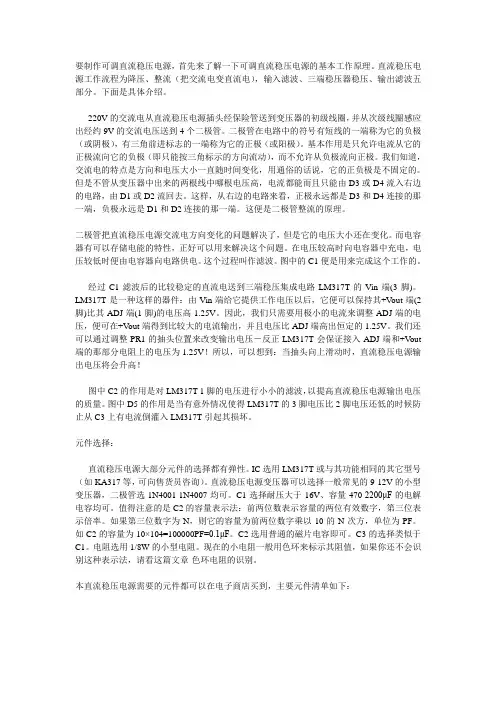

要制作可调直流稳压电源，首先来了解一下可调直流稳压电源的基本工作原理。直流稳压电源工作流程为降压、整流（把交流电变直流电），输入滤波、三端稳压器稳压、输出滤波五部分。下面是具体介绍。

220V的交流电从直流稳压电源插头经保险管送到变压器的初级线圈，并从次级线圈感应出经约9V的交流电压送到4个二极管。二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。但是不管从变压器中出来的两根线中哪根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。这便是二极管整流的原理。

二极管把直流稳压电源交流电方向变化的问题解决了，但是它的电压大小还在变化。而电容器有可以存储电能的特性，正好可以用来解决这个问题。在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。这个过程叫作滤波。图中的C1便是用来完成这个工作的。

经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。因此，我们只需要用极小的电流来调整ADJ端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，直流稳压电源输出电压将会升高！

什么是直流稳压电源_直流稳压电源组成介绍

直流稳压电源简介能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。 直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。另外，很多电子爱好者初学阶段首先遇到的就是要解决电源问题，否则电路无法工作、电子制作无法进行，学习就无从谈起。

直流稳压电源分类1.线性线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频（50Hz）上，所以重量较大。

该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。缺点是体积大、较笨重、效率相对较低。这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流（双稳）电源。从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。从输出指示上可分指针指示型和数字显示式型等等。

2.开关型与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。功能管不是工作在饱和及截止区即开关状态；开关电源因此而得名。

开关电源的优点是体积小，重量轻，稳定可靠；缺点相对于线性电源来说纹波较大（一般1%VO（P-P），好的可做到十几mV（P-P）或更小）。它的功率可自几瓦－几千瓦均有产

140 第7章 直流稳压电源

在各种电子电路中，通常需要直流电源。前面各章节介绍的晶体管放大器、集成运算放大器以及功率放大器等等，都用的是直流电源供电，而发电厂、变电站输送的是交流电．这就需要将交流电变成直流电。直流稳压电源能够将电网提供的交流电转换成稳定的直流电，作为各种电子电路的直流电源。

对直流电源的主要要求是：一是输出电压的幅值稳定，即当电网电压或负载电流波动时输出电压能基本保持不变；二是输出电压纹波要小；三是交流电变换成直流电时的转换效率要高；四是要具有保护功能，若输出电流过大，或输入交流电压过高，都会使整流管或电路中的晶体管受到损坏，因此电路应具有必要的自我保护功能。

本章首先介绍常用的整流、滤波和稳压电路，再着重介绍线性稳压电源和开关稳压电源。

7.1 直流稳压电源的基本组成及工作原理

这里所讨论的直流稳压电源实际是一种单相小功率电源，它将频率为50赫兹、有效值为220伏的单相交流电压转换为幅值稳定、输出电流较小的直流电压。

7.1.1 直流稳压电源的基本组成

一个性能良好的单相小功率直流稳压电源通常由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。如图7-1所示为直流稳压电源的组成框图。

由于大多数电子设备所需的直流电压一般为几至几十伏，而交流电网提供的220伏（有效值）电压相对较大，变压器的作用是将电网提供的220伏、50赫兹的交流电压降压，以适合直流稳压电源的需要。另外，变压器还可以起到将直流电源与电网隔离的作用。

图7-1 直流稳压电源的组成框图

将交流电变为脉动的直流电的过程叫做整流。整流电路的作用是将降压后的交流电压转换为单极性的脉动电压。

整流电路的输出是脉动电压，这种脉动电压中虽然包含有较大的直流电压成分，但它也含有丰富的交流成分（称为纹波）。这种脉动电压不能作为电子电路的直流电源。需要对脉动电压进行平滑处理，也就是对脉动电压进行滤波。直流稳压电源常用电容或电感来进行滤波，属于无源滤波电路。
