阀门及管件的规格型号及表⽰⽅法
阀门及管件的规格型号及表⽰⽅法⼀、阀门型号的表⽰⽅法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200 表⽰阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封⾯为橡胶、公称压⼒1.6MPa、阀体材料为碳钢、公称通径200mm。⼆、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150 Sch40 304表⽰90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表⽰⽅法1法兰类型及密封⾯
2、类型及代号
3、法兰密封⾯
法兰密封⾯包括突⾯、凹⾯/凸⾯、榫⾯/槽⾯、全平⾯、环连接⾯
4、法兰的标记及⽰例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封⾯代号4、公称尺⼨DN、公称压⼒PN 5、材料牌号

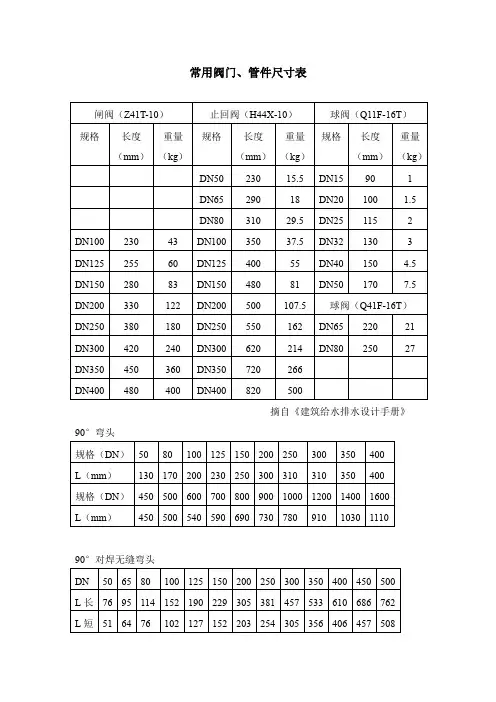

常用阀门、管件尺寸表
闸阀（Z41T-10） 止回阀（H44X-10） 球阀（Q11F-16T）
规格 长度
（mm） 重量
（kg） 规格 长度
（mm） 重量
（kg） 规格 长度
（mm） 重量
（kg）
DN50 230 15.5 DN15 90 1
DN65 290 18 DN20 100 1.5
DN80 310 29.5 DN25 115 2
DN100 230 43 DN100 350 37.5 DN32 130 3
DN125 255 60 DN125 400 55 DN40 150 4.5
DN150 280 83 DN150 480 81 DN50 170 7.5
DN200 330 122 DN200 500 107.5 球阀（Q41F-16T）
DN250 380 180 DN250 550 162 DN65 220 21
DN300 420 240 DN300 620 214 DN80 250 27
DN350 450 360 DN350 720 266
DN400 480 400 DN400 820 500
摘自《建筑给水排水设计手册》 90°弯头
规格（DN） 50 80 100 125 150 200 250 300 350 400
L（mm） 130 170 200 230 250 300 310 310 350 400
规格（DN） 450 500 600 700 800 900 1000 1200 1400 1600
L（mm） 450 500 540 590 690 730 780 910 1030 1110
90°对焊无缝弯头
DN 50 65 80 100 125 150 200 250 300 350 400 450 500
L长 76 95 114 152 190 229 305 381 457 533 610 686 762
L短 51 64 76 102 127 152 203 254 305 356 406 457 508 异径管 DN 80 100 100 125 150 150 200 200 200 250 250 250 250
……………………………………………………………最新资料推荐…………………………………………………
1 3.3.5 流程图和系统图中，常用设备图形符号宜符合表3.3.5的规定。
3.3.6 常用管件和其他附件的图形符号宜符合表3.3.6的规定。 ……………………………………………………………最新资料推荐…………………………………………………
2
3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。 ……………………………………………………………最新资料推荐…………………………………………………
3
3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。
3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。 ……………………………………………………………最新资料推荐…………………………………………………
4
4 图样内容及画法
4.1 一般规定
4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。
4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名的标注方式宜符合下列规定：
1 当一张图中仅有一个图样时，可在标题栏中标注图名；
2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1.4 图面布置宜符合下列规定：
1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；
2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；
3 图样的说明应布置在图面右侧或下方。 ……………………………………………………………最新资料推荐…………………………………………………
阀门、管件基础知识
一、阀门的基础参数
阀门是流体管路的控制装置，具有截断、调节、导流、防止逆流、稳压、分
流或溢流卸压等功能。
用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各
种阀门，其品种和规格相当繁多。阀门的公称尺寸从极微小几㎜的仪表阀大到
10m的工业管路用阀。阀门的工作压力可从1.3×10-3MPa到1000MPa 的超高压。
工作温度从-269℃的超低温到1430℃的高温。
阀门的基本参数
阀门的基本参数包括公称直径、公称压力和使用介质，这三者是阀门
设计和选用中不可缺少的因素。
1、公称尺寸（DN）
DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN
和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（用
㎜表示）等特征尺寸直接相关。
公称尺寸DN是管道系统中为所有附件所通用的用数字表示的尺寸，以
区别用螺纹或外径表示的那些零件。公称通径是供参考用的一个圆整数，
与加工尺寸呈不严格的关系。
公称尺寸是指阀门与管路连接处通道的名义直径，它表示阀门规格的
大小，是阀门最主要的尺寸参数。为了便于设计、制造、选用和安装，我
国已用国家标准的形式把公称直径系列确定下来。公称直径的数值应符合
国家标准《管道元件 DN（公称尺寸）的定义和选用》（GB/T1047-2005）
的规定，见表1-1。
公称尺寸是字母DN后面紧跟一个整数数字组成，如公称尺寸250㎜应标志
为DN250。
阀门的公称尺寸系列按表1-1的规定。
表1-1 阀门的公称尺寸系列（㎜） DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700
N800 DN900 DN1000 注：1、除在相关标准中另有规定，字母DN后面的数字不代表测
阀门型号说明
金属阀门的型号在下表的阀门数据单上列出，其制造\结构尺寸和检验按API\ASME或BS标准，所有金属法兰面RF（A）为密纹水线Ra6.3~12.5微米。
所有金属法兰面RF为光滑面Ra3.2~6.3微米。
阀门代号由8个单元组成，含义如下：
Z 5 4 1 H – 150Lb – C 1
(1) (2) (3) (4) (5) (6) (7) (8)
第一位字母表示阀门形式：
Z = Gate Valve 闸阀
J = Globe Valve 截止阀
H = Check Valve 止回阀
NJ = Needle Valve 针形阀
X = PLUG Valve 旋塞阀
Q = Ball Valve 球阀
D = Butterfly Valve 蝶阀
G = Diaphragm Valve 隔膜阀
第二位字母表示阀门传动形式：
3：worm wheel 涡轮传动
4：positive gear operation 正齿轮传动
5：umbrella gear operation 散齿轮传动
第三位数字表示阀门的连接形式：
1：内螺纹
2：外螺纹
4：法兰
6：承插焊或对焊
7：对夹 第四位数字表示结构形式：
按GB规定
第五位数字表示阀门内件的材质：
X 橡胶
F 氟塑料
H 合金钢
Y 硬质合金
S 304SS不锈钢
P PPL（对位聚苯）
注：由阀体直接加工的阀座密封面材料代号用“W”表示。
第六位数字的表示阀门的压力：
150Lb 300Lb 600Lb 900Lb
第七位字母表示阀门的主体材质：
