3.PID参数整定

⑴采样周期T符合工程准则。

（2）Kp/Ki/Kd调试：试凑法（先比例，后积分，再微分）；扩充临界比例度法；扩

充响应曲线法

一个调节系统，在阶跃干扰作用下，出现既不发散也不衰减的等幅震荡过程， 此过程成为等幅振荡过程，如下图所示。此时PID调节器的比例度为临界比例 度6 k,被调参数的工作周期为为临界周期Tk。

O —■■值 O -Utsu

临界比例度法整定PID参数步骤

临界比例度法整定PID参数具体操作如下：

1、被控系统稳定后，把PID调节器的积分时间放到最大，微分时间放到零（相

当于切除了积分和微分作用,只使用比例作用）。

2、通过外界干扰或使PID调节器设定值作一阶跃变化，观察由此而引起的测

量值振荡。

3、从大到小逐步把PID调节器的比例度减小，看测量值振荡的变化是发散 的还是衰减的，如是衰减的则应把比例度继续减小；如是发散的则应把比例度放 大。

4、连续重复2和3步骤,直至测量值按恒定幅度和周期发生振荡,即持续4-5 次等幅振荡为止。此时的比例度示值就是临界比例度6 k。

5、从振荡波形图来看，来回振荡1次的时间就是临界周期Tk,即从振荡波的

第一个波的顶点到第二个波的顶点的时间。如果有条件用记录仪,就比较好观察 了,即可看振荡波幅值,还可看测量值输出曲线的峰-峰距离,把该测量值除以记录 纸的走纸速度，就可计算出临界周期Tk如果是DCS控制或使用无纸记录仪，在 趋势记录曲线中可直接得出Tk。

临界比例度法PID参数整定经验公式

调节规律 调节器参数

比例度6,单位：% 积分时间Ti,单位：min 微分时间Td,单位：min

P 2x6k

PI 2.2x6k 0.85xTk

PD 1.8x6k

0.1xTk

PID 1.7x6k 0.5xTk 0.125xTk

6、将计算所得的调节器参数输入调节器后再次运行调节系统，观察过程变 化情况。多数情况下系统均能稳定运行状态，如果还未达到理想控制状态，进需 要对参数微调即可。

衰减曲线法整定调节器参数通常会按照4:1和10:1两种衰减方式进行，两种

方法操作步骤相同，但分别适用于不同工况的调节器参数整定。

衰减曲线法整定调节器参数

纯比例度作用下的自动调节系统，在比例度逐渐减小时，出现4:1衰减振荡 过程，此时比例度为4： 1衰减比例度6s,两个相邻同向波峰之间的距离为4:1

衰减操作周期TS，如下图所示

4:1衰减曲线法整定PID参数具体操作如下:

1、在闭合的控制系统中，将PID调节器变为纯比例作用，比例度放在较大的

数值上。

2、系统达到稳定后，通过外界干扰或使PID调节器设定值作一阶跃变化， 观察记录曲线的衰减比。

3、从大到小改变比例度，直至出现4:1衰减比为止，记下此时的比例度6s（叫

4:1衰减比例度）并从曲线上得出衰减周期Ts（4 4： 1曲线中为峰-峰时间）。对有 些控制对象，控制过程进行较快，难以从记录曲线上找出衰减比。这时只要被控 量波动2次就能达到稳定状态,可近似认为是4:1的衰减过程，其波动1次时间为 Ts。

4、得到了衰减比例度Ps和衰减周期Ts后，就可根据表中的经验公式求出 PID调节器的PID参数。

4:1衰减曲线法PID参数整定经验公式

调节器参数

调节规律 比例度b,单位：% 积分时间Ti,单位：min 微分时间Td,单位：min

P 5s

PI 1.2x5s 0.5xTs

PID 0.8x5s 0.3xTs 0.1xTs

5、将比例度放在比计算值略大的数值上，逐步引入积分和微分作用。

6、将比例度降至计算值上，观察运行，适当调整。

10:1衰减曲线法整定调节器参数

在部分调节系统中，由于采用4:1衰减比仍嫌振荡比较厉害，则可采用10:1

的衰减过程，如下图所示。这种情况下由于衰减太快，要测量操作周期比较困难，

但可测取从施加干扰开始至第一个波峰飞升时间Tr。

O -药■值 0 -世定♦

10:1衰减曲线法整定调节参数步骤和4:1衰减曲线法完全一致，仅采用的整

定参数和经验公式不同。

10:1衰减曲线法PID参数整定经验公式

调节规律 调节器参数

比例度5，单位% 积分时间Ti,单位：min 微分时间Td，单位：min

P 5ss

PI 1.2x5ss 2xTr

PID 0.8x5ss 1.2xTr 0.4xTr

衰减曲线法比较简便,适用于一般情况下的各种参数的控制系统。但对于干 扰频繁，记录曲线不规则，不断有小摆动时，由于不易得到正确的衰减比例度6 s 和衰减周期Ts,使得这种方法难于应用。 PID控制器参数的工程整定，各种调节系统中PID参数经验数据以下可参照： 温度 T： P=20~60%，I=180~600s，D=30-180s；

压力 P： P=30~70%，I=24~180s；

液位 L： P=20~80% ；

流量 L： P=40~100%，I=6~60s。

(3)试凑法口诀

■ 参数整定找最佳，从小到大顺序查；

■ 先是比例后积分，最后再把微分加；

■ 曲线振荡很频繁，比例度盘要放大；

■ 曲线漂浮绕大弯，比例度盘往小扳；

■ 曲线偏离回复慢，积分时间往下降；

■ 曲线波动周期长，积分时间再加长；

■ 曲线振荡频率快，先把微分降下来；

■ 动差大来波动慢，微分时间应加长；

■ 理想曲线两个波，前高后低四比一；

■ 一看二调多分析，调节质量不会低。

控制系统在设计、整定和运行中，衡量系统质量的依据就是系统的过渡过程。

例如，当系统的输入为阶跃变化时，系统的过渡过程表现有:发散振荡、等 幅振荡、衰减振荡、单调过程等形式。

在多数情况下，系统调试都可以分析控制器参数对控制系统衰减振荡过渡过

程的影响关系，并把它作为调试控制系统性能的方法与手段。

经验法的实质就是看控制系统过渡过程曲线，调控制器参数。

口诀是仪表工实际工作的总结。由于历史的原因，工程上PID控制器参数 的大多是气动调节仪表针型阀的开度旋钮或电动仪表的电位器。为便于观察阀门 的开度，阀门或电位器的旋钮手柄上有个等分刻度盘。这就是口诀中说的:“比 例度盘”。

一、“参数整定寻最佳，从大到小顺次查。”解释

“参数整定寻最佳”中的最佳参数问题，很多仪表师傅都有这样的体会，在 现场的调节器工程参数整定，如果只按4:1衰减比进行整定，那么可以有很多对 的比例度和积分时间同样能满足4:1的衰减比，但是这些对的数值并不是任意的 组合，而是成对的，一定的比例度必须与一定的积分时间组成一对，才能满足衰 减比的条件，改变其中之一，另一个也要随之改变。因为是成对出现的，所以才 有调节器参数的“匹配”问题。而在实际应用中只有增加一个附加条件，才能从 多对数值中选出一对适合的值。这一对适合的值通常称为“最佳整定值”。

“从大到小顺次查”中“查”的意思就是找到调节器参数的最佳匹配值。而

“从大到小顺次查”是说在具体操作时，先把比例度、积分时间放至最大位置， 把微分时间调至零。因为我们需要的是衰减振荡的过渡过程，并避免出现其它的 振荡过程，在整定初期，把比例度放至最大位置，目的是减小调节器的放大倍数。 而积分放至最大位置，目的是先把积分作用取消。把微分时间调至零也是把微分 作用取消了。“从大到小……”就是从大到小改变比例度或积分时间刻度，实质 是慢慢的增加比例作用或积分作用的放大倍数。也就是慢慢的增加比例或积分作 用的影响，避免系统出现大的振荡。最后再根据系统实际情况决定是否使用微分 作用。

二、“先是比例后积分，最后再把微分加。”解释

这是经验法的整定步骤。比例作用是最基本的调节作用，口诀说的:“先是 比例后积分”，目的是简化调节器的参数整定，即先把积分作用取消和弱化，待 系统较稳定后再投运积分作用。尤其是新安装的控制系统，对系统特性不了解时， 系统调试要做的就是先把积分作用取消，待调整好比例度，使控制系统大致稳定 以后，再加入积分作用。对于比例控制系统，如果规定4:1的衰减过渡过程，则 只有一个比例度能满足这一规定，而其它的任何比例度都不可能使过渡过程的衰 减比为4:1。因此，对比例控制系统只要找到能满足4:1衰减比时的比例度就行 了。

在调好比例控制的基础上再加入积分作用，但积分会降低过渡过程的衰减比，

则系统的稳定程度也会降低。为了保持系统的稳定程度，可增大调节器的比例度，

即减小调节器的放大倍数。这就是dlr在整定中投入积分作用后，要把比例度增 大约20％的原因。其实质就是个比例度和积分时间数值的匹配问题，在一定范 围内比例度的减小，是可以用增加积分时间的方法来补偿的，但也要看到比例作 用和积分作用是互为影响的，如果设置的比例度过大时，即便积分时间恰当，系 统控制效果仍然会不佳。

在有的场合，也可不强求以上步骤，而是常常采取按表1的经验整定法PID 参数凑试范围一览表，先把积分、微分时间选择好，然后由大到小的改变比例度 进行凑试，直至调节过程曲线满意为止。积分时间和微分时间预置后用比例度凑 试，其体现的是经验，如果没有经验就成为盲目调试了。此方法的缺点是当同时 使用比例、积分、微分三作用时，不易找到最合适的整定参数，则反复的凑试会 费很多时间。 三、“曲线振荡很频繁，比例度盘要调大。”解释

这句口诀说的是比例度过小时，会产生周期较短的激烈振荡，且振荡衰减很 慢，严重时甚至会成为发散振荡，如图1所示。这时就要调大比例度，使曲线平

四、“曲线漂浮绕大湾，比例度盘往小调”解释

这句口诀说的是比例度过大时会使过渡时间过长，使被调参数变化缓慢，即 记录曲线偏离给定值幅值较大，时间较长，这时曲线波动较大且变化无规则，形

五、“曲线偏离回复慢，积分时间往下降。曲线波动周期长，积分时间再加长。” 解释

这两句口诀说的是积分作用的整定方法。

当积分时间太长时，会使曲线非周期地慢慢地回复到给定值，即“曲线偏离

当积分时间太短时，会使曲线振荡周期较长，且衰减很慢，即“曲线波动周

期长”，如图4所示。则应加长积分时间。

合集下载

pid参数整定口诀及程序

pid参数整定口诀及程序

1. PID调试步骤

没有一种控制算法比PID调节规律更有效、更方便的了。现在一些时髦点的调节器基本源自PID。甚至可以这样说：PID调节器是其它控制调节算法的妈。

为什么PID应用如此广泛、又长久不衰？

因为PID解决了自动控制理论所要解决的最基本问题，既系统的稳定性、快速性和准确性。调节PID的参数，可实现在系统稳定的前提下，兼顾系统的带载能力和抗扰能力，同时，在PID调节器中引入积分项，系统增加了一个零积点，使之成为一阶或一阶以上的系统，这样系统阶跃响应的稳态误差就为零。

由于自动控制系统被控对象的千差万别，PID的参数也必须随之变化，以满足系统的性能要求。这就给使用者带来相当的麻烦，特别是对初学者。下面简单介绍一下调试PID参数的一般步骤：

1．负反馈

自动控制理论也被称为负反馈控制理论。首先检查系统接线，确定系统的反馈为负反馈。例如电机调速系统，输入信号为正，要求电机正转时，反馈信号也为正（PID算法时，误差=输入-反馈），同时电机转速越高，反馈信号越大。其余系统同此方法。

2．PID调试一般原则

a.在输出不振荡时，增大比例增益P。

b.在输出不振荡时，减小积分时间常数Ti。

c.在输出不振荡时，增大微分时间常数Td。

3．一般步骤

a.确定比例增益P

确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。比例增益P调试完成。

b.确定积分时间常数Ti

比例增益P确定后，设定一个较大的积分时间常数Ti的初值，然后逐渐减小Ti，直至系统出现振荡，之后在反过来，逐渐加大Ti，直至系统振荡消失。记录此时的Ti，设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。

PID控制算法精华和参数整定三大招

PID控制算法精华和参数整定三大招

PID控制算法精华和参数整定三大招

PID是闭环控制算法在过程控制中，按偏差的比例（P）、积分（I）和微分（D）进行控制的PID控制器

是应用最为广泛的一种自动控制器。它具有原理简单，易于实现，适用面广，控制

参数相互独立，参数的选定比较简单等优点；而且在理论上可以证明，对于过程控

制的典型对象──“一阶滞后+纯滞后”与“二阶滞后+纯滞后”的控制对象，PID控

制器是一种最优控制。PID调节规律是连续系统动态品质校正的一种有效方法，它的

参数整定方式简便，结构改变灵活（PI、PD、…）。

PID是比例(P)、积分(I)、微分(D)控制算法PID控制器结构因此要实现PID算法，必须在硬件上具有闭环控制，就是得有反馈。比如控制一

个电机的转速，就得有一个测量转速的传感器，并将结果反馈到控制路线上，下

面也将以转速控制为例。

但并不是必须同时具备这三种算法，也可以是PD,PI,甚至只有P算法控制。我以

前对于闭环控制的一个最朴素的想法就只有P控制，将当前结果反馈回来，再与

目标相减，为正的话，就减速，为负的话就加速。现在知道这只是最简单的闭环

控制算法。

PID控制系统原理结构框图

对偏差信号进行比例、积分和微分运算变换后形成一种控制规律。“利用偏差，

纠正偏差”。

模拟PID控制器

比例(P)、积分(I)、微分(D)控制算法各有作用

模拟PID控制器结构图

PID控制器的输入输出关系为：

比例，反应系统的基本(当前)偏差e(t)，系数大，可以加快调节，减小误差，但过

大的比例使系统稳定性下降，甚至造成系统不稳定;

积分，反应系统的累计偏差，使系统消除稳态误差，提高无差度，因为有误差，

积分调节就进行，直至无误差;

微分，反映系统偏差信号的变化率e(t)-e(t-1)，具有预见性，能预见偏差变化的

控制器的P,I,D项选择微分，反映系统偏差信号的变化率e(t)-e(t-1)，具有预见性，能预见偏差变化的

趋势，产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除，

PID参数整定口诀

PID参数整定口诀

PID参数整定口诀

首先是P（比例）参数的整定：

1.增大P，系统更快速响应；

2.减小P，系统更稳定。

接下来是I（积分）参数的整定：

1.增大I，系统的超调量减小；

2.减小I，系统的超调量增大。

最后是D（微分）参数的整定：

1.增大D，系统的震荡减小；

2.减小D，系统的震荡增大。

综合考虑的时候，可以使用以下顺序进行整定：

1.先将I和D参数设置为0，只调整P参数；

2.逐渐增大P参数，直到系统出现超调；

3.根据需要的系统响应速度调整P参数；

4.添加I参数，减小系统超调；

5.根据需要的系统稳定性调整I参数；

6.最后添加D参数，减小系统震荡。 需要注意的是，以上只是一种简单的整定顺序，具体情况需要结合实际的系统性能要求来设置参数。此外，整定PID参数的过程是一个迭代的过程，需要不断地调整和优化，直到满足系统的需求。

总结起来，PID参数整定的口诀可以概括为：根据需要的系统性能目标，逐步调整P、I和D参数，将系统的超调、响应速度和稳定性达到最佳状态。通过不断迭代和优化，最终得到满足系统要求的PID参数设置。

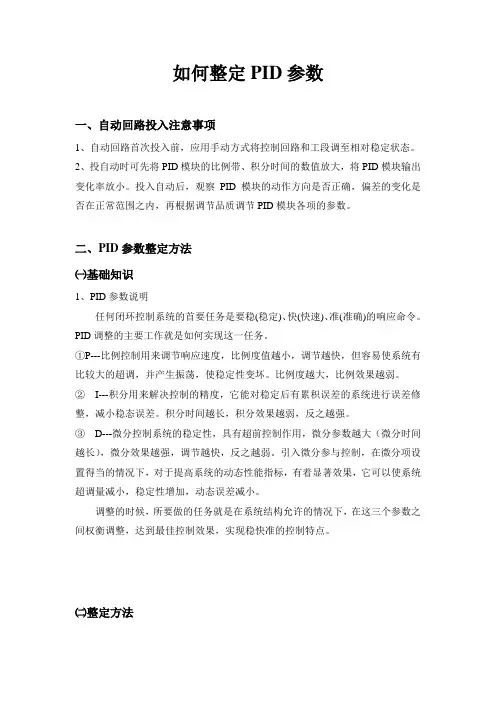

如何整定PID参数
