变电所简介

地铁主变电所简介

1、概述

地铁主变电所将城市电网的高压110KV (或220KV电能降压后以35KV或

10KV的电压等级分别供给牵引变电所和降压变电所。为保证供电的可靠性，地铁

线路通常设置两座或两座以上主变电所。主变电所由两路独立的电源进线供电,内

部设置 2台相同的主变压器。根据牵引负荷和动力负荷的不同情况,主变压器可采

用三相三绕组的有载调压变压器或双绕组的变压器。采用有载调压变压器在电源

进线电压波动时二次侧电压维持在正常值范围内。

主变电所为地铁线路的总变电所,承担整条地铁线路的电力负荷的用电。

(1可根据负荷计算确定在地铁线路上设置的主变电所数量。

(2每座主变电所设置2台主变压器,由城市电网地区变电站引入两路独立的

110KV专用线路供电，两回路同时运行，互为备用，以保证供电的可靠性和供电质

量。进线电源容量应满足远期时其供电区域内正常运行及故障运行情况下的供电

要求。

(3低压35KV侧采用单母线分段接线,两段母线间设母联断路器,正常运行时 母联断路器打开。

(4正常运行时每座主变电所的两路110KV电源和2台主变压器分列运行。通

过35KV馈出电缆分别向各自供电区域的负荷和动力照明负荷供电。

2、主变电所的主要设备

(一主变压器

高压侧电压为 110KV ,低压侧电压为 35KV (或 10KV。主变压器容量应能满足正常运行时,每台变压器容量承担其所供区域内的全部

牵引负荷和动力照明的供电。当发生故障时,应满足如下条件:

(1当一台主变压器发生故障时,另一台主变压器应能满足该供电区域高峰小时

牵引负荷和动力及照明一、二级负荷的供电。

(2当一座变电所因故解列时,剩余主变电所应能承担全线的动力和照明一、二

级负荷及牵引负荷。

主变压器容量的选择应考虑近期实际负荷和远期发展的需求。单台容量大约 在20MVA ~40MVA范围,主要考虑相邻变电所故障解列时应满足向该段牵引负荷 越区供电的要求。

变电所和配电房有哪些区别

变电所和配电所都是我们的供电场所，但是两者之间是有一定的区别的。以下是店铺为大家整理的变电所和配电房有哪些区别，希望你们喜欢。

配电房与变电所的区别

变电所是负责将高压电网的电变成低压电，然后传送出去，还兼有电网输入电压监视、调节、分配等功能。此外，变电所的容量相对较大。

配电所不一定变压或输入电压相对较低，主要侧重于对用户供电的分配、控制与保护。配电所的容量相对较小。

简单说，变电就是将外面引入的电压变成适合你们使用的电压，配电就是将电分配到你单位内部的各个用电点。变配电所当然就是两种功能都能实现的。电力系统中，发电厂将天然的一次能源转变成电能，向远方的电力用户送电，为了减小输电线路上的电能损耗及线路阻抗压降，需要将电压升高;为了满足电力用户安全的需要，又要将电压降低，并分配给各个用户，这就需要能升高和降低电压，并能分配电能的变电所。所以变电所是电力系统中通过其变换电压、接受和分配电能的电工装置，它是联系发电厂和电力用户的中间环节，同时通过变电所将各电压等级的电网联系起来，变电所的作用是变换电压，传输和分配电能。变电所由电力变压器、配电装置、二次系统及必要的附属设备组成。

变压器是变电所的中心设备，它利用电磁感应原理。 配电装置是变电所中所有的开关电器、载流导体辅助设备连接在一起的装置。其作用是接受和分配电能。配电装置主要由母线、高压断路器开关、电抗器线圈、互感器、电力电容器、避雷器、高压熔断器、二次设备及必要的其他辅助设备所组成。 二次设备是指一次系统状态测量、控制、监察和保护的设备装置。由这些设备构成的回路叫二次回路，总称二次系统。 二次系统的设备包含测量装置、控制装置、继电保护装置、自动控制装置、直流系统及必要的附属设备。 变电所的维护要点

1、高压绝缘套管、支柱绝缘子表面的维护

多雾、尘污及积污绝缘子上有积雪，会降低支柱绝缘子的绝缘性能，其表面会发生闪络，严重者还会发生高压电对地的短路事故，直接影响供用电。

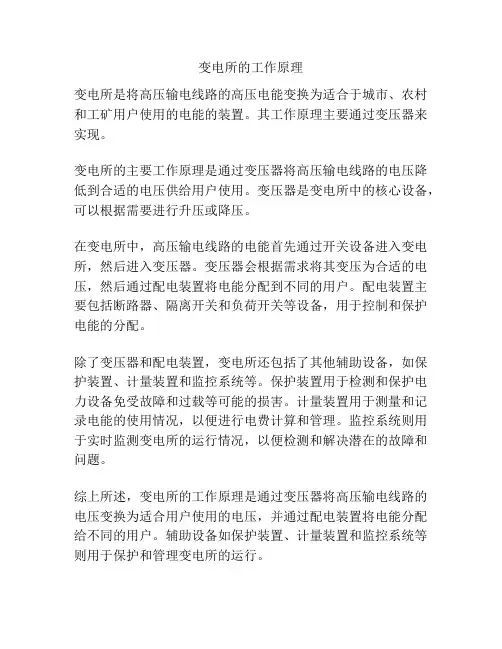

变电所的工作原理

变电所是将高压输电线路的高压电能变换为适合于城市、农村和工矿用户使用的电能的装置。其工作原理主要通过变压器来实现。

变电所的主要工作原理是通过变压器将高压输电线路的电压降低到合适的电压供给用户使用。变压器是变电所中的核心设备，可以根据需要进行升压或降压。

在变电所中，高压输电线路的电能首先通过开关设备进入变电所，然后进入变压器。变压器会根据需求将其变压为合适的电压，然后通过配电装置将电能分配到不同的用户。配电装置主要包括断路器、隔离开关和负荷开关等设备，用于控制和保护电能的分配。

除了变压器和配电装置，变电所还包括了其他辅助设备，如保护装置、计量装置和监控系统等。保护装置用于检测和保护电力设备免受故障和过载等可能的损害。计量装置用于测量和记录电能的使用情况，以便进行电费计算和管理。监控系统则用于实时监测变电所的运行情况，以便检测和解决潜在的故障和问题。

综上所述，变电所的工作原理是通过变压器将高压输电线路的电压变换为适合用户使用的电压，并通过配电装置将电能分配给不同的用户。辅助设备如保护装置、计量装置和监控系统等则用于保护和管理变电所的运行。

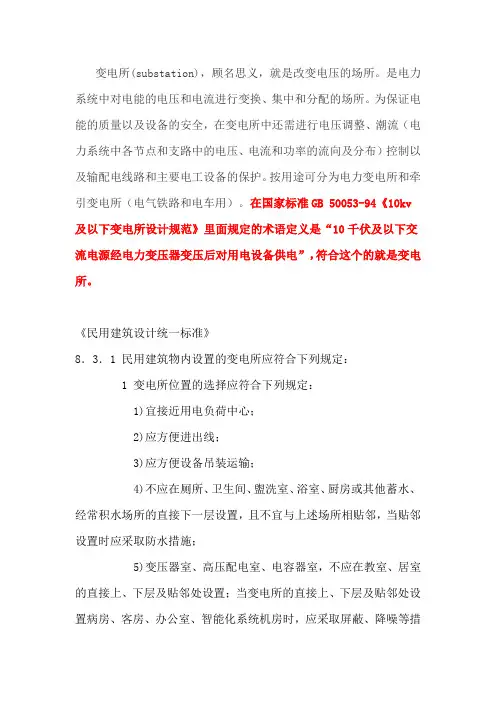

变电所(substation)，顾名思义，就是改变电压的场所。是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。在国家标准GB 50053-94《10kv及以下变电所设计规范》里面规定的术语定义是“10千伏及以下交流电源经电力变压器变压后对用电设备供电”，符合这个的就是变电所。

《民用建筑设计统一标准》

8．3．1

民用建筑物内设置的变电所应符合下列规定：

1 变电所位置的选择应符合下列规定：

1)宜接近用电负荷中心；

2)应方便进出线；

3)应方便设备吊装运输；

4)不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；

5)变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。

2 地上高压配电室宜设不能开启的自然采光窗，其窗距室外地坪不宜低于1．8m；地上低压配电室可设能开启的不临街的自然采光通风窗，其窗应按本条第7款做防护措施。

3 变电所宜设在一个防火分区内。当在一个防火分区内设置的变电所，建筑面积不大于200．0m2时，至少应设置1个直接通向疏散走道(安全出口)或室外的疏散门；当建筑面积大于200．0m2时，至少应设置2个直接通向疏散走道(安全出口)或室外的疏散门；当变电所长度大于60．0m时，至少应设置3个直接通向疏散走道(安全出口)或室外的疏散门。

4 当变电所内设置值班室时，值班室应设置直接通向室外或疏散走道(安全出口)的疏散门。
