UPS电源设备培训
内 容
一、UPS基础知识
二、UPS设备技术
三、蓄电池
四、宁钢UPS设备情况
五、UPS设备维护、点检 UPS基础知识
一、为什么要用UPS？
人们有个常见的错误概念，认为我们使用的市电，
除了偶尔发生的停电事故，是连续而且恒定的，其实
不然。市电是一个公共电网，连接着成千上万的各种
各样的负载（用电设备），其中一些较大的感性、容
性、开关电源等，它们不仅从电网获取电能，还会反
过来对电网造成影响，恶化电网或局部电网的供电品
质，造成市电电压波形畸变、频率漂移。另外，意外
的自然或人为事故如：地震、雷击、输变电系统断路
或短路，都会危害电力的正常供应，从而影响负载的
正常工作。电网中经常发生对电脑、精密仪器和控制设备产生干扰或造成损坏的问题，主要有以下几种： 1、电涌：指输出电压有效值，高于额定值110%，并且持
续时间为一个至数个周期。电涌主要是由于在电网上
连接的大型电气设备关机时，电网因突然卸载而产生的高压冲击。
2、高压尖脉冲：指峰值达6000V，持续时间从0.1ms到
10ms的电压。这主要由于雷击，电弧放电，静态放电
或大型电气设备的开关操作而产生。
3、暂态过电压：指峰值电压高达20000V但持续时间介于
1us至100us的脉冲电压，其主要原因及可能造成的破
坏类似于高压尖脉冲，只是在解决方法上会有区别。
4、电压下陷：指市电电压有效值介于额定值的80%至
85%之间的低压状态，并且持续时间为一个至数个周 期。大型设备开关，大型电动机起动或大型电力变压
器接入都能造成这种情况。
5、电线噪声：系指射频干扰（RFI）和电磁干扰（EMI）
以及其它各种高频干扰。电动机的运行，继电器的动
作，电动机控制器的工作，广播发射，微波辐射以及电气风暴等，都会引起电线噪声干扰（如电视、CT、
计算机显示器的雪花点等）。
6、频率偏移：指市电频率的变化超过3Hz以上，这主要
由应急发电机的不稳定运行或由频率不稳定的电源供电所致。
UPS电源设备培训
内 容
一、UPS基础知识
二、UPS设备技术
三、蓄电池
四、宁钢UPS设备情况
五、UPS设备维护、点检 UPS基础知识
一、为什么要用UPS？
人们有个常见的错误概念，认为我们使用的市电，
除了偶尔发生的停电事故，是连续而且恒定的，其实
不然。市电是一个公共电网，连接着成千上万的各种
各样的负载（用电设备），其中一些较大的感性、容
性、开关电源等，它们不仅从电网获取电能，还会反
过来对电网造成影响，恶化电网或局部电网的供电品
质，造成市电电压波形畸变、频率漂移。另外，意外
的自然或人为事故如：地震、雷击、输变电系统断路
或短路，都会危害电力的正常供应，从而影响负载的
正常工作。电网中经常发生对电脑、精密仪器和控制设备产生干扰或造成损坏的问题，主要有以下几种： 1、电涌：指输出电压有效值，高于额定值110%，并且持
续时间为一个至数个周期。电涌主要是由于在电网上
连接的大型电气设备关机时，电网因突然卸载而产生的高压冲击。
2、高压尖脉冲：指峰值达6000V，持续时间从0.1ms到
10ms的电压。这主要由于雷击，电弧放电，静态放电
或大型电气设备的开关操作而产生。
3、暂态过电压：指峰值电压高达20000V但持续时间介于
1us至100us的脉冲电压，其主要原因及可能造成的破
坏类似于高压尖脉冲，只是在解决方法上会有区别。
4、电压下陷：指市电电压有效值介于额定值的80%至
85%之间的低压状态，并且持续时间为一个至数个周 期。大型设备开关，大型电动机起动或大型电力变压
器接入都能造成这种情况。
5、电线噪声：系指射频干扰（RFI）和电磁干扰（EMI）
以及其它各种高频干扰。电动机的运行，继电器的动
作，电动机控制器的工作，广播发射，微波辐射以及电气风暴等，都会引起电线噪声干扰（如电视、CT、
计算机显示器的雪花点等）。
6、频率偏移：指市电频率的变化超过3Hz以上，这主要
由应急发电机的不稳定运行或由频率不稳定的电源供电所致。
山特UPS培训培训
目录目录
UPS主要概念主要概念
什么是UPS？
Uninterruptable Power Supply——不间断电源
– 动态式动态式（或称“旋转式”，存在于20世纪60年代）
交流电动机、储能装置（旋转飞轮）、交流发电机
– 静态式静态式（目前使用的形式）
交流/直流转换器、直流储能装置（电池）、直流/交流转换器
电源故障种类
1. 电网预安排停电电网预安排停电：：限电，电源系统改造和维护；
2. 电网故障停电电网故障停电：：超负荷、供电线路和设备故障；
3. 自然原因停电自然原因停电：：火灾、雷电、水灾、施工等；
4. 电源质量故障电源质量故障：：电涌、高压尖脉冲、瞬态高压干扰、电压下陷、电线噪声、频率偏移、闪
变、电压不平衡、谐波畸变、暂态停电、持续欠电压或过电压、系统接地故障和和泄漏电流
形成的安全性故障、谐波电流与零地电压差问题。
UPS的主要概念
UPS的四大功能：
1、不停电功能 解决电网停电问题
2、交流稳压功能 解决网压剧烈波动问题
3、净化功能 解决电网与电源污染问题
4、管理功能 解决交流动力维护问题
按照电路架构的不同可分为：
▪ 后备式（off line）
▪ 在线互动式（line interactive）
▪ 在线式（on line）
UPS的容量的容量：：
通常用VA来表示，例如：500VA，1KVA，10KVA……
常见UPS产品种类
按输出功率不同，UPS分为：
小功率（<6kVA）
中小功率（6至20kVA）
中大功率（20至60kVA）
大功率（>60kVA）
按供电体系不同，UPS分为：
单相输入单相输出UPS
三相输入单相输出UPS
三相输入三相输出UPS
按有无隔离变压器，UPS分为：
高频UPS（无内置隔离变压器）
工频UPS（有内置隔离变压器）
UPS系统结构系统结构
离线式离线式（（OFF-LINE）UPS（后备式后备式））

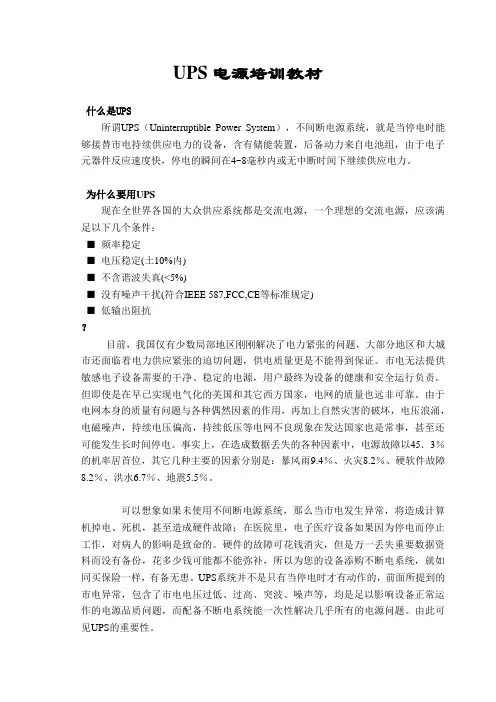

UPS电源培训教材
什么是UPS
所谓UPS（Uninterruptible Power System），不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，含有储能装置，后备动力来自电池组，由于电子元器件反应速度快，停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。
为什么要用UPS
现在全世界各国的大众供应系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：
■ 频率稳定
■ 电压稳定(土10%内)
■ 不含谐波失真(<5%)
■ 没有噪声干扰(符合IEEE 587,FCC,CE等标准规定)
■ 低输出阻抗
目前，我国仅有少数局部地区刚刚解决了电力紧张的问题，大部分地区和大城市还面临着电力供应紧张的迫切问题，供电质量更是不能得到保证。市电无法提供敏感电子设备需要的干净、稳定的电源，用户最终为设备的健康和安全运行负责。但即使是在早已实现电气化的美国和其它西方国家，电网的质量也远非可靠。由于电网本身的质量有问题与各种偶然因素的作用，再加上自然灾害的破坏，电压浪涌，电磁噪声，持续电压偏高，持续低压等电网不良现象在发达国家也是常事，甚至还可能发生长时间停电。事实上，在造成数据丢失的各种因素中，电源故障以45．3％的机率居首位，其它几种主要的因素分别是：暴风雨9.4％、火灾8.2％、硬软件故障8.2％、洪水6.7％、地震5.5％。
可以想象如果未使用不间断电源系统，那么当市电发生异常，将造成计算机掉电、死机，甚至造成硬件故障；在医院里，电子医疗设备如果因为停电而停止工作，对病人的影响是致命的。硬件的故障可花钱消灾，但是万一丢失重要数据资料而没有备份，花多少钱可能都不能弥补，所以为您的设备添购不断电系统，就如同买保险一样，有备无患。UPS系统并不是只有当停电时才有动作的，前面所提到的市电异常，包含了市电电压过低、过高、突波、噪声等，均是足以影响设备正常运作的电源品质问题，而配备不断电系统能一次性解决几乎所有的电源问题。由此可见UPS的重要性。
