相干解调算法

1. 背景介绍

相干解调算法是一种用于解调相干通信系统中的信号的算法。在通信系统中，相干解调是将接收到的信号从高频载波中分离出来，恢复原始的基带信号。相干解调算法在无线通信、光纤通信等领域都有广泛的应用。

2. 原理及工作流程

相干解调算法主要基于两个原理：载波同步和相位估计。通过对接收到的信号进行载波同步和相位估计，可以恢复出原始的基带信号。

工作流程如下： 1. 接收信号：从传输介质中接收到经过调制后的信号。 2. 载波同步：通过接收到的信号，估计出发送端使用的载波频率和初始相位。 3. 相位估计：利用载波同步得到的信息，对接收到的信号进行相位估计。 4. 解调：根据相位估计得到的信息，将接收到的信号进行解调，得到原始的基带信号。

3. 常见算法

3.1 直接数字合成（DDS）算法

直接数字合成（DDS）算法是一种常见的相干解调算法。它通过数字信号处理技术，将接收到的信号与本地参考信号进行比较，从而实现载波同步和相位估计。DDS算法具有计算简单、实现方便等特点。

3.2 盲解调（BD）算法

盲解调（BD）算法是一种无需事先获得发送端信息的相干解调算法。它通过对接收到的信号进行统计分析，估计出载波频率和初始相位，从而实现载波同步和相位估计。盲解调算法适用于无线通信中无法获取发送端信息的场景。

3.3 最大似然（ML）算法

最大似然（ML）算法是一种基于统计模型的相干解调算法。它通过最大化接收到的信号与理论模型之间的似然函数，来估计载波频率和初始相位。最大似然算法具有较高的解调性能，但计算复杂度较高。

4. 应用领域

相干解调算法在各个通信领域都有广泛的应用，包括但不限于： - 无线通信：在蜂窝网络、卫星通信等无线通信系统中，相干解调算法用于将接收到的信号解调为原始的基带信号。 - 光纤通信：在光纤通信系统中，相干解调算法用于将接收到的光信号解调为原始的电信号。 - 无线电广播：在无线电广播系统中，相干解调算法用于将接收到的广播信号解调为音频信号。

5. 发展趋势

随着通信技术的不断发展，相干解调算法也在不断演进。未来的发展趋势包括但不限于： - 算法优化：通过对算法进行优化，提高解调性能和计算效率。 - 自适应算法：根据不同的通信环境和条件，自适应选择最适合的相干解调算法。 - 深度学习：利用深度学习等人工智能技术，提高相干解调算法在复杂场景下的性能。

6. 总结

相干解调算法是一种重要的通信技术，在各个领域都有广泛应用。通过载波同步和相位估计，可以将接收到的信号从高频载波中分离出来，恢复原始的基带信号。常见的相干解调算法包括直接数字合成（DDS）算法、盲解调（BD）算法和最大似然（ML）算法。随着通信技术的不断发展，相干解调算法也在不断演进，未来的发展趋势包括算法优化、自适应算法和深度学习等方向。

合集下载

正弦幅度调制和相干解调

正弦幅度调制和相干解调

个人收集整理资料， 仅供交流学习， 勿作商业用途

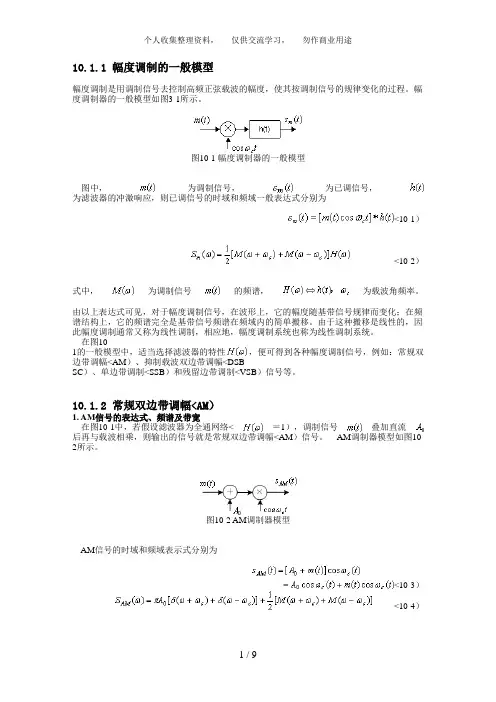

1 / 9 10.1.1 幅度调制的一般模型

幅度调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。幅度调制器的一般模型如图3-1所示。

图10-1 幅度调制器的一般模型

图中，为调制信号，为已调信号，为滤波器的冲激响应，则已调信号的时域和频域一般表达式分别为

<10-1）

<10-2）

式中，为调制信号的频谱，为载波角频率。

由以上表达式可见，对于幅度调制信号，在波形上，它的幅度随基带信号规律而变化；在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移。由于这种搬移是线性的，因此幅度调制通常又称为线性调制，相应地，幅度调制系统也称为线性调制系统。

在图10-1的一般模型中，适当选择滤波器的特性，便可得到各种幅度调制信号，例如：常规双边带调幅

10.1.2 常规双边带调幅

1. AM信号的表达式、频谱及带宽

在图10-1中，若假设滤波器为全通网络<＝1），调制信号叠加直流后再与载波相乘，则输出的信号就是常规双边带调幅

图10-2 AM调制器模型

AM信号的时域和频域表示式分别为

<10-3）

<10-4）

个人收集整理资料， 仅供交流学习， 勿作商业用途

2 / 9

式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即。点此观看AM调制的Flash；

AM信号的典型波形和频谱分别如图10-3

由图10-3

但为了保证包络检波时不发生失真，必须满足

，否则将出现过调幅现象而带来失真。

由Flash的频谱图可知，AM信号的频谱是由载频分量和上、下两个边带组成

<10-5）

式中，为调制信号的带宽，为调制信号的最高频率。

基于软件无线电的2FSK相干解调

基于软件无线电的2FSK相干解调

第ｌ８卷　Ｖｏ１．１８　第９期　Ｎｏ．９　电子设计工程　Ｅｌｅｃｔｒｏｎｉｃ　Ｄｅｓｉｇｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　２０１０年９月　Ｓｅｐｔ．２０１０　

基于软件无线电的２ＦＳＫ相干解调　

张鑫龙．周胜源　

（桂林电子科技大学信息与通讯技术广西重点实验室，广西桂林５４１００４）　

摘要：为检验软件无线电平台的优越性，提出基于软件无线电的采用相干解调法解调２ＦｓＫ信号的方法。根据２ＦＳＫ　

的调制解调原理，学习Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ软件中的模块，并利用模块搭建模型，对各模块的参数进行设计，在软件中仿　真通过。并将模型通过协同仿真生成源代码下载到软件无线电平台上。相干解调法需要载波同步，从而使解调设备相　

对复杂。所设计的电路经过软件仿真的信号与发送信号一致，硬件验证协同仿真后的信号与发送信号一致，证明电路　

工作准确可靠。达到了预期效果。　

关键词：载波同步；相干解调；软件无线电（ＳＤＲ）；２ＦＳＫ　

中图分类号：ＴＮ９１９　文献标识码：Ａ　文章编号：１６７４—６２３６（２０１０）０９—０ｌ１８一Ｏ３　

２ＦＳＫ　ｃｏｈｅｒｅｎｔ　ｄｅｍｏｄｕｌａｔｉｏｎ　ｂａｓｅｄ　ｏｎ　ＳＤＲ　

ＺＨＡＮＧ　Ｘｉｎ－ｌｏｎｇ，ＺＨＯＵ　Ｓｈｅｎｇ－ｙｕａｎ　（Ｇｕａｎｇｘｉ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆＩｎｆｏｒｍａｔｉｏｎ　ａｎｄ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ，Ｇｕｉｌｉｎ　Ｅｌｅｃｔｒｏｎｉｃ　Ｔｅｃｈｎｏｌｏｇｙ　Ｕｎｗｅ￣ｉ＠，　

Ｇｕｉｌｉｎ　５４１００４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｏ　ｔｅｓｔ　ｔｈｅ　ｓｕｐｅｒｉｏｒｉｔｙ　ｏｆ　ｓｏｆｔｗａｒｅ　ｒａｄｉｏ　ｐｌａｔｆｏｒｍ，ａ　ｄｅｓｉｇｎ　ａｄｏｐｔｉｎｇ　ｃｏｈｅｒｅｎｔ　ｄｅｔｅｃｔｉｏｎ　ｄｅｍｏｄｕｌａｔｉｏｎ　２ＦＳＫ　ｓｉｇｎａｌ　

ｂａｓｅｄ　ｏｎ　ｓｏｆｔｗａｒｅ　ｒａｄｉｏ　ｉｓ　ｐｒｏｐｏｓｅｄ．Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｐｒｉｎｃｉｐｌｅｓ　ｏｆ　ｍｏｄｕｌａｔｉｏｎ　ａｎｄ　ｄｅｍｏｄｕｌａｔｉｏｎ　２ＦＳＫ，ｔｈｅ　ｄｅｓｉｇｎ　ｕｓｅｄ　Ｍａｔｌａｂ／　

2PSK相干解调设计

2PSK相干解调设计

课程设计

班 级： 电信08-3

姓 名： 张 三

学 号： 0806110101

指导教师： 杨 建

成 绩：

原理 数字

课程设计报告

电子与信息工程学院

通信工程系 2PSK相干解调器设计

1. 设计目的及要求

通过课程设计实践，了解并掌握通信系统、通信调制等技术的一般设计方法，训练并提高学生在理论计算、结构设计、工程绘图、查阅设计资料、运用标准与规范和应用计算机等方面的能力。培养学生正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。巩固所学的专业技术知识，培养学生综合运用所学知识与生产实践经验，缝隙和解决工程技术问题的能力，培养初步的独立设计能力。

本次可生设计是设计一个2PSK的想干解调器，并且运用simulink对系统建模。要求是输入数字信号并进行接受判决；通过多次输入输出对所设计的心痛性能进行分析；最后对解调原理进行分析。

2. 2PSK的相关知识和基本原理

2.1 2PSK的相关知识

在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控（2PSK）信号。通常用已调载波的“0”和“180”分别表示二进制数字基带信号的1和0.二进制相移键控（2PSK）是用二进制数字信号控制载波的两个相位，这两个相位通常相隔π例如用相位0和π分别表示1和0，所以这种调制又称为相移键控（BPSK），二进制相移键控的时域表达式：

e2PSK(t)=[∑ag(t-nTs)]coswct

这里的an为双极性数字信号，如果g(t)是幅度为1，宽度为Ts的矩形脉冲，则2PSK信号可表示为

e2PSK(t)=+-coswct

2.2 二进制移相键控信号的时间波形

这种以载波的不同相位直接表示相应二进制数字信号的调制方式，称为二进制绝对相移方式。

2psk键控调制相干解调

2psk键控调制相干解调

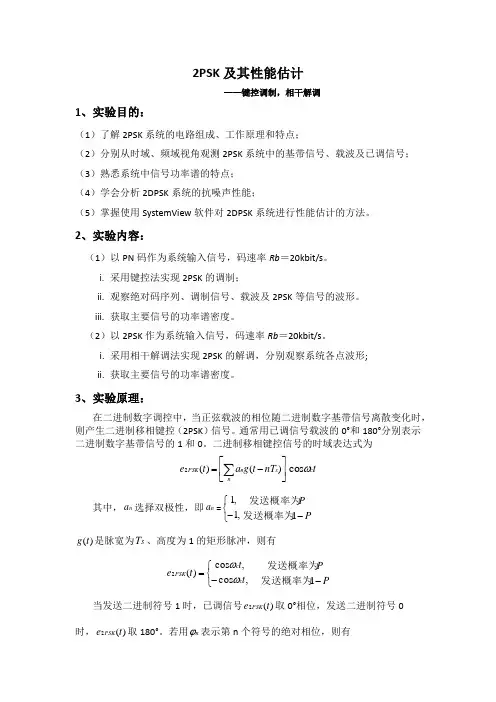

2PSK及其性能估计
