第3讲透镜及其应用透镜及其应用这一部分内容属于贵州中考的必考内容．从试题形式看，题型较为稳定，以选择题、填空题、作图题、实验探究题为主．试题呈现两个特点：一是难度不大，二是情境化，将知识置于具体的情境中．透镜【提示】凸透镜表面越凸，焦距越短，折光能力越强．凸透镜成像规律及其应用【提示】当没有给出凸透镜焦距时，可利用太阳光粗略测量凸透镜的焦距．眼睛和眼镜显微镜和望远镜1．显微镜和望远镜的对比(1)定义：由物体两端射出的两条光线在眼球内交叉而成的角叫视角．(2)影响因素：视角与物体本身的________及物体和人眼之间的________有关．命题点1 凸透镜成像规律及应用(2015·遵义)小明在光具座上探究凸透镜成像的规律．他将点燃的蜡烛、凸透镜、分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的蜡烛的像，各元件位置如图所示．则所用凸透镜的焦距可能为( )A．9 cm B．12 cm C．15 cm D．18 cm1．(2014·贵阳)去年6月20日，“神舟十号”航天员王亚平，在“天宫一号”内为我们上了一节充满奇幻的太空课．如图所示，是她在展示她制作的一个太空水球，根据这张图片上的情景可以判断，这个水球( )A．相当于一个凸透镜B．相当于一个凹透镜C．相当于一个平面镜D．所成王亚平的像是虚像2．(2015·黔西南)将一物体放在凸透镜前20 cm处，成倒立、等大的实像，如果将此物体向凸透镜移动5 cm，此时的成像规律是生活中________的成像原理，成倒立、________的实像．3．(2014·黔南)为了提高驾驶员的安全意识，在市区各交通主道和十字路口都安装了高清摄像头，对过往车辆进行摄像监控．摄像头所成像的性质是________立、缩小、________像．命题点2 透镜作图(2015·毕节)画出图中光线ab和Oc通过透镜前后的完整光路．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．透镜的三条特殊光线可简记为：平行过焦点，过焦点平行，过光心不变．4．(2014·黔西南)如图所示，请根据已知光线，完成光路图．5．(2015·黔南)如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F.6．(2015·鄂州)如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．命题点3 眼睛和眼镜(2014·黔南)小丽五一与家人去旅游，如图是她戴眼镜前和戴眼镜后观察到远处帆船的情形，由此可以看出小丽视力存在的问题以及所戴眼镜的镜片类型是( )未戴眼镜戴眼镜A．远视眼凸透镜B．近视眼凹透镜C．远视眼凹透镜D．近视眼凸透镜解答此题的关键是明确近视眼和远视眼的特点与成因：7．(2014·铜仁)目前，很多同学喜欢用手机上网，用耳机听音乐，若使用不当会对我们的身体造成伤害．眼睛长时间近距离靠近手机屏幕，使眼睛内的睫状肌、晶状体长期处于绷紧状态，容易患近视眼，人眼内的晶状体和角膜的共同作用相当于一个________镜，近视眼患者应佩戴合适的________镜制成的眼镜；长期使用耳机听摇滚乐容易对耳朵造成伤害，我们能够听到声音是由于鼓膜的________产生的．8．(2013·黔西南)眼睛是心灵的窗口，请同学们注意用眼卫生，爱护眼睛．所示两图中，能表示近视眼成因的是________(填“甲”或“乙”)图．应该佩戴________(填“凸透镜”或“凹透镜”)来矫正视力．9．(2015·河北)小明将一只点燃的蜡烛放在凸透镜(f＝10 cm)前18 cm处，光屏上得到了烛焰倒立、________的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有________作用，所以光屏上烛焰的像变模糊了(如图所示)，若想在光屏上重新得到清晰的像，他可将光屏________凸透镜．命题点探究凸透镜成像规律探究凸透镜成像规律是中考考查的热点题，在中考中往往从这几个方面来展开考查：(1)焦点及焦距的确定；(2)实验基本操作的考查；(3)考查不能成像或成像位置不在光屏中央的原因及解决的方法；(4)物体在各个区间段所成像的特点及所对应的光学仪器；(5)物距变化所引起像的变化，如大小、虚实、倒正等．(2015·贵阳)在探究凸透镜成像规律的实验中，小静将发光二极管按“F”字样镶嵌在不透明的纸板上代替蜡烛作为光源，如图甲所示．(1)为测量凸透镜的焦距，小静用一束平行光正对凸透镜照射确定了焦距的位置，从而测量出该凸透镜的焦距为10 cm.请你在图中完成测量焦距的光路图．(2)在实验时，她将光源、凸透镜、光屏依次放置在光具座上，如图乙所示．为了使像呈现在光屏的中央，请你帮她写出一条检验三者的中心是否在同一高度的方法：_____________________________________.(3)固定凸透镜的位置后，她将光源移动到距离凸透镜30 cm的位置，并移动光屏，看到光屏上出现一个清晰倒立的像，则可判断光屏上成的是________(填“虚”或“实”)像．(4)随后她将光源移动到距离凸透镜10 cm的位置，发现无论如何移动光屏都不能得到像．小静由此得出：“当物体位于凸透镜的焦点时，凸透镜不能成像”的结论．你认为通过这一过程得出的结论是否可信？________理由是：________________________________________________________.(1)在摆放仪器时，要使蜡焰、凸透镜和光屏三者的中心“共线”并“等高”； (2)凸透镜成像的规律可根据“1倍焦距分虚实，2倍焦距分大小”、“物近像远像大，焦距以内反变化”来进行解答．(5)在实验探究的过程中，如果用不透明纸板将凸透镜上半部分遮住，结果________．A．没有影响B．不能成像C．成一半的像D．仍能成完整的像，但亮度变暗一、选择题1．(2015·娄底)用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是( )A．凸透镜的焦距是30 cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像2．(2015·南京)将一个凸透镜正对太阳，在距凸透镜20 cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40 cm处，则可在凸透镜的另一侧得到一个( ) A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像 D．正立、放大的虚像3．(2015·武汉)在探究凸透镜成像的实验中，先用焦距为10 cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20 cm的透镜乙继续进行实验．下列情形可能发生的是( )A．光屏向右移，能接收到清晰缩小的实像B．光屏向左移，能接收到清晰放大的实像C．光屏向左移，能接收到清晰缩小的实像D．无论怎样移动光屏，都接收不到清晰的像4．(2015·贵港)某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是( )A．烛焰位于a点时，屏上出现的实像最小B．烛焰位于c点时，屏上出现的实像最大C．烛焰位于b点时，屏上出现的实像最大D．烛焰位于d点时，成正立放大的虚像5．(2015·成都)在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15 cm和20 cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是( )A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60 cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70 cm刻度线处，光屏上能出现烛焰清晰的像6．(2015·雅安)某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，如图所示，下列判断正确的是( )A．该凸透镜的焦距是16 cmB．当u＝12 cm时，在光屏上能得到一个缩小的像C．当u＝20 cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12 cm处移动到24 cm处的过程中，像逐渐变小7．(多选)(2015·天津)在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图，此时在光屏上得到蜡烛清晰的像，对于该次实验下列描述正确的是( )A．光屏上成倒立、缩小的实像B．光屏上成倒立、放大的实像C．照相机应用了该次实验的成像规律D．投影仪应用了该次实验的成像规律二、填空题8．(2014·黔西南)在森林游玩时不能乱丢矿泉水瓶，一旦瓶内进水后相当于________，对光线有________作用．9．(2013·贵阳)凸透镜是应用最广泛的光学元件之一，它对光具有________作用，当某物体位于凸透镜前1倍焦距以外时，它所成的一定是________(填“虚”或“实”)像．10．(2013·六盘水)“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，监视顾客移动的摄像头相当于一个________，能形成______(填“倒立”或“正立”)的实像．11．(2015·临沂)如图所示，某同学让太阳光通过透明的镜片照射到白墙上，从图中现象可以看出，此镜片对光有________作用，用这镜片磨成的眼镜可以用来矫正______视眼．12．(2015·呼和浩特)小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上形成一个清晰的像，这个像的特点是：____________(填“正立”或“倒立”；“放大”或“缩小”)的实像，________(填“照相机”或“投影仪”)就是利用凸透镜的这个特点制成的．现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上______(填“能”或“不能”)形成一个清晰的像．13．(2015·汕尾) 某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________(填“放大”或“缩小”)的________(填“实像”或“虚像”)．三、作图题14．(2015·内江)如图甲所示，是一束菊花的花顶S反射出的三条特殊光线SA、SB和SC.其中，SA平行于主光轴，SB经过光心，SC经过左焦点，请画出这三条光线通过凸透镜折射后的出射光线．四、实验探究题15．(2014·安顺)小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H点是2倍焦距处．(1)经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向______(填“上”或“下”)调；(2)调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向______(填“左”或“右”)移动，这次成的是______立、______的实像；(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的____像，要想看到这个像，小芳观察的方法应是：_____________________________________.16．(2015·六盘水)用焦距为10 cm的凸透镜探究“凸透镜成像规律”．(1)某同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是___________________________________．(2)重新调整后，将蜡烛、凸透镜固定在光具座上，如图所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立________(填“放大”或“缩小”)的实像．(3)接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立________(填“放大”或“缩小”)的清晰实像，与这种成像原理一致的光学仪器是__________(填“照相机”“投影仪”或“放大镜”)．参考答案考点解读考点1厚薄薄厚会聚发散考点2 1.高度中央同一高度一倍焦距以内暗像反考点3 1.晶状体视网膜焦距 2.厚强薄弱长短前后考点4 2.(2)大小距离各个击破例1 B题组训练 1.A 2.投影仪放大 3.倒实例2题组训练 4. 5. 6.例3 B题组训练7.凸透凹透振动8.甲凹透镜9．放大会聚靠近实验突破例(1)(2)将凸透镜放在光具座的中间位置，让光源、光屏在透镜的两侧向透镜靠拢．然后调整光源、光屏和透镜的高度使三者的中心在同一高度(其他答案合理均可) (3)实(4)不可信因为小静应透过凸透镜观察是否有蜡烛的像，才能得到此结论拓展训练(5)D整合集训1．B 2.C 3.A 4.C 5.B 6.D 7.AC8．凸透镜会聚9.会聚实10.凸透镜倒立11.会聚远12.倒立、放大投影仪能13.(1)凸透镜(2)放大(3)虚像14.15．(1)上(2)右倒较大(3)虚从凸透镜的右侧透过凸透镜去观察16.(1)烛焰中心、凸透镜光心、光屏中心不在同一高度(2)缩小(3)放大投影仪。

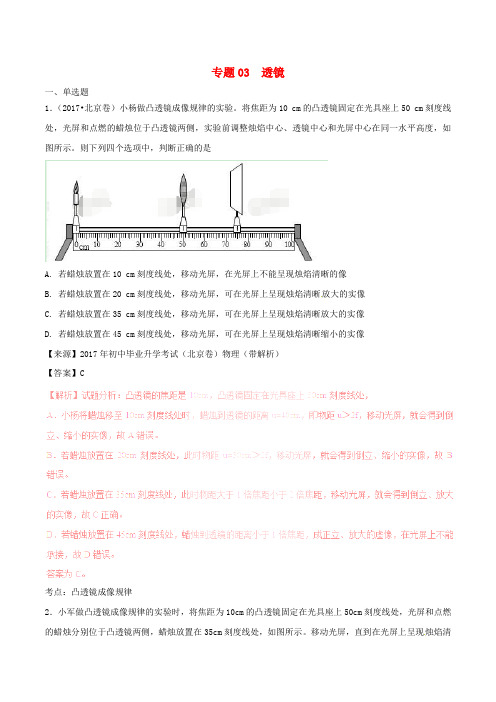

专题03 透镜一、单选题1．（2017•北京卷）小杨做凸透镜成像规律的实验。
将焦距为10 cm的凸透镜固定在光具座上50 cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。
则下列四个选项中，判断正确的是A. 若蜡烛放置在10 cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B. 若蜡烛放置在20 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C. 若蜡烛放置在35 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D. 若蜡烛放置在45 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像【】2017年初中毕业升学考试（北京卷）物理（带解析）【答案】C考点：凸透镜成像规律2．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。
移动光屏，直到在光屏上呈现烛焰清晰的像。
下列说法中正确的是（）A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点【】2018年北京市中考物理试题【答案】C3．.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。
则下列说法正确的是A. 照相机应用了这一成像规律B. 蜡烛燃烧一段时间后，光屏上的像会向下移C. 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像D. 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像【】2018年河北省初中毕业生升学文化课考试（中考）物理【答案】D4．（2016·河南卷）如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A. 甲是远视眼，应佩戴凹透镜矫正B. 甲是远视眼，晶状体折光能力较弱C. 乙是近视眼，应佩戴凸透镜矫正D. 乙是近视眼，晶状体折光能力较弱【】广东省深圳市南山区2017届九年级第三次模拟考试物理试题【答案】B【解析】甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜矫正。

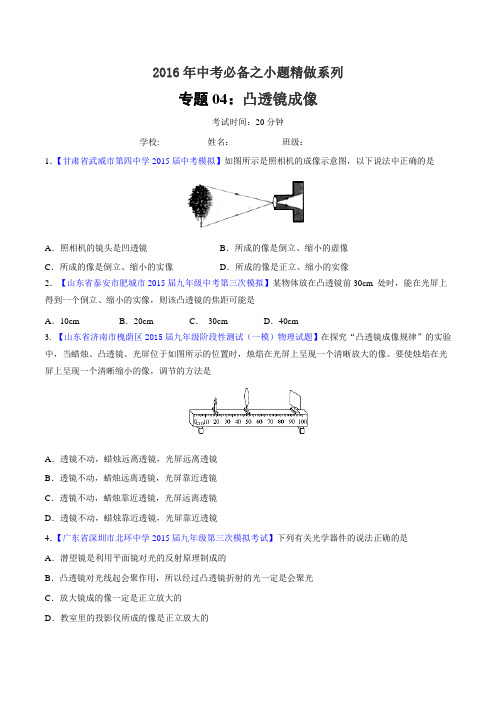

2016年中考必备之小题精做系列专题04：凸透镜成像考试时间：20分钟学校:___________姓名：___________班级：___________1．【甘肃省武威市第四中学2015届中考模拟】如图所示是照相机的成像示意图，以下说法中正确的是A．照相机的镜头是凹透镜B．所成的像是倒立、缩小的虚像C．所成的像是倒立、缩小的实像D．所成的像是正立、缩小的实像2．【山东省泰安市肥城市2015届九年级中考第三次模拟】某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是A．10cm B．20cm C．30cm D．40cm3.【山东省济南市槐荫区2015届九年级阶段性测试（一模）物理试题】在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是A．透镜不动，蜡烛远离透镜，光屏远离透镜B．透镜不动，蜡烛远离透镜，光屏靠近透镜C．透镜不动，蜡烛靠近透镜，光屏远离透镜D．透镜不动，蜡烛靠近透镜，光屏靠近透镜4．【广东省深圳市北环中学2015届九年级第三次模拟考试】下列有关光学器件的说法正确的是A．潜望镜是利用平面镜对光的反射原理制成的B．凸透镜对光线起会聚作用，所以经过凸透镜折射的光一定是会聚光C．放大镜成的像一定是正立放大的D．教室里的投影仪所成的像是正立放大的5.【湖北省武汉市2015年中考物理试题】在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像。
接下来不改变发光体和凸透镜的位置，改用焦距为20cm 的透镜乙继续进行实验。
下列情形可能发生的是（）A．光屏向右移，能接收到清晰缩小的实像B．光屏向左移，能接收到清晰放大的实像C．光屏向左移，能接收到清晰缩小的实像D．无论怎样移动光屏，都接收不到清晰的像6.【山东省济南市2015年中考物理试题】把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像.这个像是下图中的（）7.【山东省济宁市2015年中考物理试题】小夏用图1中的凸透镜探究成像规律，在图2的四个实验情景中，能够在光屏上得到清晰像的是（）图一8.【四川省绵阳市2015年中考科学试题物理部分】某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。
专题03 透镜一、单选题1．（2017•北京卷）小杨做凸透镜成像规律的实验。
将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。
则下列四个选项中，判断正确的是A. 若蜡烛放置在10 cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B. 若蜡烛放置在20 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C. 若蜡烛放置在35 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D. 若蜡烛放置在45 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像【来源】2017年初中毕业升学考试（北京卷）物理（带解析）【答案】C考点：凸透镜成像规律2．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。
移动光屏，直到在光屏上呈现烛焰清晰的像。
下列说法中正确的是（）A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点【来源】2018年北京市中考物理试题【答案】C3．.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。
则下列说法正确的是A. 照相机应用了这一成像规律B. 蜡烛燃烧一段时间后，光屏上的像会向下移C. 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像D. 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像【来源】2018年河北省初中毕业生升学文化课考试（中考）物理【答案】D4．（2016·河南卷）如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A. 甲是远视眼，应佩戴凹透镜矫正B. 甲是远视眼，晶状体折光能力较弱C. 乙是近视眼，应佩戴凸透镜矫正D. 乙是近视眼，晶状体折光能力较弱【来源】广东省深圳市南山区2017届九年级第三次模拟考试物理试题【答案】B【解析】甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜来矫正。
专题03 温度与温度计（第01期）导入：在我国北方的深秋季节，学校教室的窗玻璃上会出现小水珠，这些小水珠是在玻璃的外侧？还是在玻璃的内侧？它是怎样形成的？为什么在夏季没有这种现象？你知道什么是温度？这样的现象在什么样的温度条件下可以形成？物理知识：自然界中水的三种状态，温度的物理含义，温度计的构造和原理，温度计的使用。
1.水的三态变化：自然界中水有三种状态，分别是固态、液态、气态，在温度变化的情况下三种状态是可以发生变化的。
熟悉自然界水的不同状态。
典型例题水的三种状态是液态、固态、气态．雨、露、雾、霜、雹、水蒸气都是水的“化身”，属于固态的有，液态的有，气态的有。
解析：物质有三种状态：固态、液态和气态．固态有一定的体积和形状；液态有一定的体积，但没有一定的形状；气态没有一定的体积和形状。
答案：霜、雹；雨、露、雾；水蒸气．易错点拨：雾在自然界中非常常见，但许多同学看到雾悬浮在空中，认为雾是气态，科学研究发现，雾是大量的小水珠组成的，所以雾应该是液态。
针对练习1我们周围的物质一般是以固态、液态、气态形式存在的，我们喝的水是态．1.液解析：水有一定的体积，但是没有一定的形状，可流动，故答案为：液。
针对练习2在常温下，钢铁、石蜡是；水、酒精等物质是；氢气、氧气是．（填“气态”、“固态”或“液态”）2. 固态；液态；气态解析：固态有一定的体积和形状；液态有一定的体积，但没有一定的形状；气态没有一定的体积和形状。
故钢铁、石蜡有一定的体积和形状是固态，水、酒精有一定的体积，但没有一定的形状是液态，氢气、氧气没有一定的体积和形状是气态。
针对练习3在探讨物质的“固态、液态、气态”的微观模型时，我们可以利用学生在学校里的活动状态进行类比．比如以同学们课间在教室里的活动状态类比（）A．固态物质分子的活动状态B．液态物质分子的活动状态C．气态物质分子的活动状态D．固态、液态、气态物质分子的活动状态2.温度：温度表示物体的冷热程度。
专题03 透镜一、单选题1．（2017•北京卷）小杨做凸透镜成像规律的实验。
将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。
则下列四个选项中，判断正确的是A. 若蜡烛放置在10 cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B. 若蜡烛放置在20 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C. 若蜡烛放置在35 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D. 若蜡烛放置在45 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像【】2017年初中毕业升学考试（北京卷）物理（带解析）【答案】C考点：凸透镜成像规律2．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。
移动光屏，直到在光屏上呈现烛焰清晰的像。
下列说法中正确的是（）A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点【】2018年北京市中考物理试题【答案】C3．.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。
则下列说法正确的是A. 照相机应用了这一成像规律B. 蜡烛燃烧一段时间后，光屏上的像会向下移C. 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像D. 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像【】2018年河北省初中毕业生升学文化课考试（中考）物理【答案】D4．（2016·河南卷）如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A. 甲是远视眼，应佩戴凹透镜矫正B. 甲是远视眼，晶状体折光能力较弱C. 乙是近视眼，应佩戴凸透镜矫正D. 乙是近视眼，晶状体折光能力较弱【】广东省深圳市南山区2017届九年级第三次模拟考试物理试题【答案】B【解析】甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜矫正。
1 专题08 光的反射（第01期） 1.光的反射：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。光在任何物体表面都可以发生反射现象 典型例题 下列成语所描绘的光现象中，由于光的反射形成的是（ ） A．海市蜃楼 B．立竿见影 C．杯弓蛇影 D．凿壁借光
【答案】C 【解析】 试题分析：：海市蜃楼属于光的折射现象，A不符合题意；立竿见影是由于光的直线传播形成的，B不符合题意；杯弓蛇影属于平面镜成像现象，是由于光的反射形成的，符合题意，选填C；凿壁借光是因为光不能透过不透明物体。 易错点拨：在学习过程中，同学们容易将光的直线传播、光的反射、光的折射相互混淆，注意光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。 针对练习 1、下列成语涉及的光现象与其物理知识相符的是（ ） A．凿壁偷光——光的反射 B．一叶障目——光的折射 C．猴子捞月——光的折射 D．杯弓蛇影——光的反射 1.D 解析：光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等；光在传播的过程中遇到障碍，就会发生光的反射，平面镜成像的原理就是光的反射，我们能够看到不发光的物体也是由于光的反射；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫做光的折射．凿壁偷光，是利用光的直线传播，故A错误；一叶障目，不见泰山”是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，故B错误；猴子捞月，水中的月亮是平面镜成像，利用了光的反射，故C错误；杯弓蛇影是弓在液面形成的倒影，利用了光的反射，故D正确．故选D． 针对练习2如图4所示，许多建筑采用玻璃进行外墙装璜，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是光的 （ ）
A．镜面反射 B．漫反射 C．折射 D．直线传播 2
2.A 解析：平滑表明的反射是镜面反射，光照射的到玻璃幕墙上，发生镜面反射，此时，入射光线是平行的，反射光线也是平行光，导致从反射光线射出的角度看过去会非常刺眼，造成光污染。 针对练习3 下列关于光现象的说法正确的是（ ） A．彩虹是由于光的反射形成的 B．光从空气进入水中，传播方向一定改变 C．人能通过平静的湖面看到自己的脸是光的折射现象 D．阳光照射下，地面上呈现电线杆的影子是由于光的直线传播形成的
专题12 透镜（第01期）1.凸透镜和凹透镜：中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜.通过两个球面球心的直线,叫做透镜的主光轴,简称光轴;凸(凹)透镜的中心称为光心(O)平行于主光轴的光经凸(凹)透镜折射后(反向延长线)会聚的点称为凸(凹)透镜的(虚)焦点(F),焦点到凸透镜中心的距离称为焦距(f)凸透镜对光有会聚作用;凹透镜对光有发散作用典型例题如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．【答案】D 【解析】：中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜. 凸透镜对光有会聚作用;凹透镜对光有发散作用,A、B、C为凸透镜对光有会聚作用。
D为凹透镜，凹透镜对光有发散作用。
故选D。
易错点拨：在做题中，考生因不能熟练掌握凸透镜和凹透镜的特点和对光线的作用而出错．应熟练掌握凹透镜、凸透镜的特点；凸透镜对光线有会聚作用，凹透镜对光线有发散作用．针对练习1、常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的A．平面镜B．凸面镜C．凸透镜D．凹透镜1. C 解析:凸透镜对光线有会聚作用，凸透镜的材料可以是玻璃、水、冰或其他透明物质，尽管材料不同，但对光线都有会聚作用．透明冰块磨制成一个光学器件，光线可以透过；可以取火是因为这个光学透镜可以会聚光线，凸透镜又叫会聚透镜．针对练习2有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个___ 透镜．晴天强太阳光照射它时，它对光线会产生_____ 作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境．2. 凸会聚解析:下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜．水凸透镜对太阳光有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾．故答案为：凸；会聚．针对练习3如图画出了光通过透镜前后的方向，填上适当类型的透镜.2.通过透镜的三条特殊光线有三条光线通过透镜的光路很特别,如下图甲、乙所示:①平行于凸(凹)透镜，主光轴的光线,经凸(凹)透镜折射后(反向延长线)会聚于(虚)焦点;②通过凸(凹)透镜光心的光线传播方向不变;③通过透镜(虚)焦点的光线,经凸(凹)透镜折射后平行于主光轴射出典型例题如图所示，SA、SB是光源S发出的两条光线。
其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线。
【答案】【解析】：凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后，会聚于焦点。
由于折射光路具有可逆性，通过焦点的光线经凸透镜折射后，会平行于主光轴。
易错点拨：学生学完凸透镜和凹透镜的六条光线之后，由于情况很多，考生很容易搞混，应总结它们之间的规律，①平行于凸(凹)透镜，主光轴的光线,经凸(凹)透镜折射后(反向延长线)会聚于(虚)焦点;②通过凸(凹)透镜光心的光线传播方向不变;③通过透镜(虚)焦点的光线,经凸(凹)透镜折射后平行于主光轴射出针对练习1完成图中的光路图．1.解析:（1）平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；（2）过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如图所示：针对练习2一束光通过透镜的光路如图所示，哪幅图是正确的？（）2. A 解析:A、入射光线平行于主光轴，经过凸透镜折射后，折射光线过焦点，故A正确．B、过焦点的入射光线经凸透镜折射后应该平行于主光轴射出，故B错误．C、凹透镜对光线有发散作用，现在是会聚了，故C错；D、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故D错．针对练习3请完成左下方图中的光路；3. 如图所示：解析：光反射时，反射角等于入射角，由图知，入射光线经平面镜反射后，反射光线平行于主光轴，而平行于主光轴的光线经平面镜折射后过焦点，其光路图如图所示。
1. 如图所示的光路图中，正确的是1. A 解析:（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用．（2）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．（3）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．A、平行于主光轴的入射光线经过凸透镜折射后，折射光线的通过焦点．故A正确；B、过焦点的入射光线，经凸透镜后，平行于主光轴射出，故B错误．C、入射光线平行于主光轴，经过凹透镜折射后，折射光线的反向延长线过焦点，故C错．D、通过焦点的光线经凸透镜折射后将平行于主光轴，故D错．故选A．2. 为了提高防火意识，消防部门当众演示了一个令人惊奇的实验．将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上升，一会儿后，窗帘被点燃了．请你用光学及能量转化的知识解释这一现象：________________________________________________________________．2.装有水的球形鱼缸相当于凸透镜，凸透镜对光线有会聚作用．当阳光透过球形鱼缸时，将会聚于窗帘上某点处，太阳能转化为内能，窗帘上的聚光点温度上升，窗帘被点燃．解析:透明球形鱼缸装水后，中间厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用．3. 如图，F是透镜的焦点，其中正确的光路图是（）A B C D4. 画出图中的BC的入射光线和AO的折射光线．4.如图所示：解析：凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点。
其光路图如图所示。
5. 根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。
5.如图：解析：物体发出的射向凸透镜的光线中，通过凸透镜光心的光线传播方向不改变；跟主光轴平行的光线经凸透镜折射后过焦点。
折射后的光线的交点即为物体的像。
如上图1.【广西来宾市2015年中考物理试卷】下列透镜中，属于凹透镜的是（）A．B．C． D．1.D 解析：凸透镜的中间比边缘厚，凹透镜的中间比边缘薄，所以只有D是凹透镜；应选D。
2.【广西省南宁市2015初中毕业升学考试试卷】下图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。
此透镜是一个（）A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用2.A 解析：两种透镜对光有不同的作用。
凸透镜对光线有会聚作用；凹透镜太光线有发散的作用。
透镜太阳能通过透镜聚光后．．．发电，故为凸透镜。
选A。
3.（多）【山东省莱芜市2015年中考物理试题】有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜3.AC 解析：近视镜的镜片是凹透镜，是中间薄边缘厚，对光具有发散作用，故A、C正确；太阳光通过镜片能呈现一个明亮小光斑的为凸透镜片是远视镜，故B错误；由于近视镜片是凹透镜，不能把字放大，故D错误；应选AC。
4.【广东省茂名市2015年中考物理试卷】（多）如图所示为小明用透镜观察字的情况，下列说法正确的是（）A．字与透镜的距离小于透镜的焦距B．此透镜只能成虚像C．此透镜可以用作近视眼镜D．此透镜可以用来做照相机的镜头4.A D 解析：由题图可以看出，用透镜观察字得到正立、放大的像，所以物距u<f，字与透镜的距离小于透镜的焦距，A正确。
此透镜是凸透镜，由凸透镜成像规律可知，凸透镜可以成虚像，也可以成实像，故B错误。
C、此透镜是凸透镜，可以用来矫正远视眼，凹透镜可以用作近视眼镜，故C错误。
凸透镜用来做照相机的镜头，当u>2f时，成倒立、缩小的实像，D正确。
答案为A D5.【湖南省怀化市2015年中考物理试卷】（2分）如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是透镜，乙透镜应是透镜．（两空选填“凹”或“凸”）5.凹凸解析：凸透镜有会聚光线的作用，凹透镜有发散光线的作用。
分析通过透镜的光线与原来相比是会聚还是发散；通过甲透镜的光线比原来入射光线更加远离主光轴，所以甲对光线有发散作用，因此甲是凹透镜；通过乙透镜的光线比原来入射光线向主光轴靠拢，所以乙对光线有会聚作用，因此乙是凸透镜。
6..【湖南省岳阳市2015年中考物理试题】根据已给出的入射光和出射光，在方框内画出合适的透镜。
6.如图所示解析：由图示可以看，入射光束是平行的，折射光束是会聚的，所以根据透镜对光束的作用，可知方框中应填上凸透镜。
7.【2015年广东省初中毕业生学业考试物理试题】请在题15-2图中画出光线AO的折射光线和BC的入射光线。
7.如图：解析：凹透镜对光线有发散作用，初中阶段要记住三条特殊光线过凹透镜的折射光线的画法。
○1平行于主光轴的光线过凹透镜后的折射光线的反向延长线过虚焦点（反向延长线画虚线，简称：平轴反过焦），○2经过光心的光线，光的传播方向不变（简称：过心不变），○3延长线过虚焦点的光线经凹透镜后折射光线平行于主光轴（简称：过焦平轴）。
光学作图一定要先看清光的传播方向。
8.【湖北省孝感市2015年中考物理试题】（8分）（1）如图，请作出凸透镜的入射光线和进入水中的折射光线。
8.如图：解析：经凸透镜折射后过凸透镜焦点的光线，入射光线一定平行于主光轴，光由空气斜射入水中，折射角小于入射角，作图如图所示。
9.【辽宁省盘锦市2015年初中毕业升学考试】如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。
9.如下图所示解析：平行于主光轴的光线经折射后通过对方焦点，射向光心的光线经折射后方向不变，反向延长两条折射光线，交点就是像所在的位置。
10.【湖北省孝感市2014届中考理综试卷物理试题】如图所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图。
10.如图所示：解析：S′是烛焰上S点经凸透镜所成的实像，即烛焰上S点所发出的所有光线经凸透镜折射后，折射光线都相交于S′点，故从S点上射出的SA经凸透镜折射后过点S′.。
