通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。
2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。
1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。
2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。
当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。
3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。
4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。
对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以。
螺旋风管的支、吊架间距可以适当增加。
法兰上。
2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。
3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。
风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。
在无特殊要求的情况下，法兰垫料按下表选用。
①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。
安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。
②插接式连接：主要用于矩形或圆形风管连接。
先制作连接管，然后插入两侧风管，再用拉铆钉将其紧密固定。
③插条式连接：主要用于矩形风管连接。

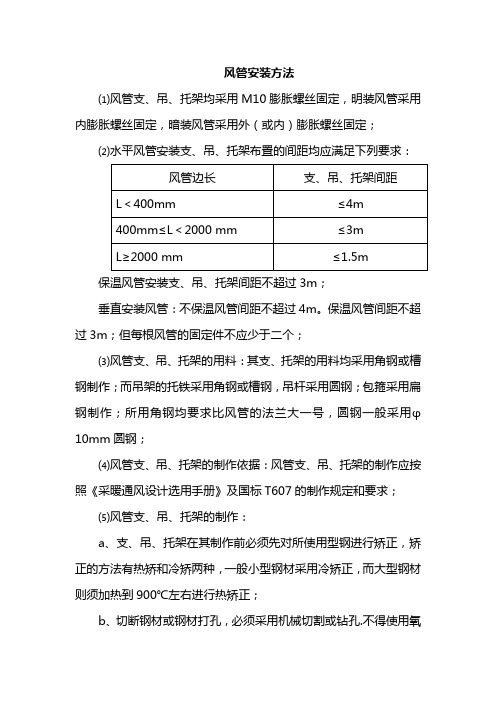

风管安装方法⑴风管支、吊、托架均采用M10膨胀螺丝固定，明装风管采用内膨胀螺丝固定，暗装风管采用外（或内）膨胀螺丝固定；⑵水平风管安装支、吊、托架布置的间距均应满足下列要求：保温风管安装支、吊、托架间距不超过3m；垂直安装风管：不保温风管间距不超过4m。
保温风管间距不超过3m；但每根风管的固定件不应少于二个；⑶风管支、吊、托架的用料：其支、托架的用料均采用角钢或槽钢制作；而吊架的托铁采用角钢或槽钢，吊杆采用圆钢；包箍采用扁钢制作；所用角钢均要求比风管的法兰大一号，圆钢一般采用φ10mm圆钢；⑷风管支、吊、托架的制作依据：风管支、吊、托架的制作应按照《采暖通风设计选用手册》及国标T607的制作规定和要求；⑸风管支、吊、托架的制作：a、支、吊、托架在其制作前必须先对所使用型钢进行矫正，矫正的方法有热矫和冷矫两种，一般小型钢材采用冷矫正，而大型钢材则须加热到900℃左右进行热矫正；b、切断钢材或钢材打孔，必须采用机械切割或钻孔.不得使用氧气—乙炔割刀切割、吹孔，包箍的圆弧应与风管圆弧一致。
支、吊架的焊缝必须饱满，以保证有足够的承载能力；c、吊杆圆钢的长度应根据风管安装高度适当截取，套丝长度不可太长，丝扣末端不应超出托架的最低点；d、风管支、吊、托架制作完毕后，必须刷红丹防锈漆进行防腐处理；e、保温风管支、吊、托架长度等于风管底边长度加130mm；非保温风管支、吊、托架长度等于风管底边长度加60mm。
⑹消声器、静压箱、防火阀及设备均应单独设支、吊架；风管安装及支、吊、托架的设置参见下图一、图二：墙壁风管扁铁螺丝、螺母M8三角支架膨胀螺丝M10图一贴墙风管安装楼板内膨胀螺丝M10丝杆φ10风管垫木托铁。
风管安装施工方案一、引言风管安装是建筑空调系统中至关重要的一环，其施工方案必须科学合理，并符合相关的标准和规定。
本文将针对风管安装施工方案进行详细阐述，旨在确保施工过程中的安全性、质量和效果。
二、施工前准备1. 设计准备在施工前，需要充分理解和熟悉风管系统的设计方案，包括风管的布置、尺寸、材质、连接方式等。
同时，还要对施工现场进行充分的调研和分析，确定施工细节和特殊要求。
2. 施工图纸根据设计方案，制定详细的施工图纸，包括风管的布置图、尺寸图、安装图等，以便施工人员能够清楚地了解施工要求和步骤。
3. 施工设备准备保证施工所需的设备、工具和材料准备充足，包括切割工具、连接件、吊具等，以便施工过程中能够高效进行。
三、施工步骤1. 布置风管根据设计方案的要求，在施工现场确定风管的布置位置。
在布置过程中，应注意与其他设施的距离和相互的交叉情况，并确保风管的排水坡度和自重不会造成变形或损坏。
2. 制作风管根据设计方案和施工图纸，进行风管的制作。
在制作过程中，应注意风管的尺寸、密封性和坚固性，确保风管与风机、空调末端设备的连接质量。
3. 安装支架根据设计方案和施工图纸，安装风管的支架。
支架的安装位置和数量应符合设计要求，同时要考虑支架的稳定性和承重能力。
4. 连接风管使用合适的连接件，将风管进行连接。
在连接过程中，应注意连接件的选用和安装方式，保证连接紧固可靠、密封性良好。
5. 安装风口和阻火器根据设计方案，安装风口和阻火器。
在安装过程中，要考虑风口的位置和高度，保证风口的排放效果和空气分布均匀性。
6. 密封处理在风管的连接处和风口的安装位置进行密封处理。
密封的目的是防止空气泄露和漏风，确保系统的正常运行和效果。
四、施工质量控制1. 施工人员要熟悉风管的施工规范和要求，并按照要求进行施工，确保施工质量。
2. 施工现场要保持清洁整洁，确保施工质量和安全。
3. 使用合格的材料和设备，保证施工质量和耐久性。
4. 风管的连接、支架和风口等部件的安装要牢固可靠，确保施工质量和安全性。
风管安装方案一、施工准备1、材料要求及主要机具：（1）各种安装材料产品具有出厂合格证明书或质量鉴定文件及产品清单。
（2）风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落等缺陷。
（3）安装使用材料有：螺栓、螺母、垫圈、法兰垫片、膨胀螺栓等，都符合产品质量要求。
（4）安装使用工具有：风管运输小车、砂轮切割机、台钻、手锤、电锤、手电钻、扳手、电动扳手、1T手拉葫芦、滑轮绳索、倒链、錾子、风管作业平台、麻绳等。
2、作业条件：（1）安装部位的障碍物已清理，地面无杂物的条件下进行。
（2）作业地点要有相应的辅助工具，如梯子、架子等，及电源和安全防护装置、消防器材等。
（3）风管安装有设计的图纸及大样图，并有施工技术人员的技术、质量、安全交底。
二、安装方法1、工艺流程2、风管准备将制作好的风管从储存地用叉车（或风管运输小车）运至风管安装位置；3、确定标高按照设计图纸并参照土建基准线找风管标高。
4、支吊架制作（1）标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
风管支吊架的制作严格按照打孔。
型钢的切断使用砂轮切割机切割，使用台钻钻孔。
支架的焊缝必须饱满，保证具有足够的承载能力。
钢材切断和打孔，不应使用氧气—乙炔切割。
（2）通丝杆根据风管的安装标高适当截取。
露丝不能过长，以丝扣末端不超出托架最低点为准。
5、支吊架安装（1）支吊架安装前，按风管的中心线标高，计算出吊杆的长度，并结合建筑装修专业，仔细核查风管安装有无与吊顶“打架”的现象发生。
（2）支吊架安装是风管安装的第一道工序。
矩形风管的安装标高通常是从管底算起，安装时应注意保温风管的支吊托架应设在保温层外部，不得损坏保温层；支吊架不能设置在风口、风阀、测定孔等部件处。
（3）支吊架采用膨胀螺栓固定，吊杆用圆钢，承托用等边角钢，吊架应能调节，每趟水平风管设有两组防摆吊架。
（4）风管的支、吊、托架的安装位置要正确，牢固可靠。
（5）风管的支吊架刷两道防锈底漆，在暴露之处加上两道面漆。
布袋风管索斯IRR支撑系统可在各行业应用
布袋风管索斯系统是柔性纤维材质（所以又叫纤维织物空气分布系统），它是由特殊纤维制作而成的，能够起到均匀送风来替代传统铁皮风管、风阀、散流器、绝热材料等的一种送出风末端系统。
在我们之前使用的布袋风管索斯系统在不送风的情况下会瘪下来，但不会折皱。
为了在不送风时获得较好的视觉效果，您可以选择双排悬挂方式来安装系统，它会在不送风时，从下侧看外观上与鼓风时接近，呈椭圆形。
在对外观要求不是特别完美的场所，在外观美观度上表现良好。
但是在对外观表现要求苛刻的场所，如会议中心，体育活动场所，展览中心等可能有一些小小的不完美。
为了提升更好的客户体验，以及提高我们的产品竞争力，针对这个问题，杜肯索斯的技术研发人员经过了不断的研发和实际场地通风送风应用测试，成功的推出了 (IRR)支撑系统，该系统在纤维布袋风管内部采用特殊纳米材料制成的特殊形状，可以达到在布袋风管不鼓风和鼓风时候能够保持一致的外观美观度。
该系统在原有的基础上只是增加了些许的安装步骤，由于是使用特殊的纳米材料仅仅增加了内支撑，在重量上与原有的送风系统无增加，对在各个使用场所（如不能承重的场所）在实际应用中不会出现任何障碍，可以应用覆盖到所有场所。
布袋除尘器安装方案布袋除尘器安装方案1. 引言布袋除尘器是一种常见的空气净化设备，通过布袋的过滤作用，可以有效地去除空气中的灰尘和颗粒物，达到净化空气的目的。
本文档将详细介绍布袋除尘器的安装方案，包括准备工作、安装步骤和注意事项等内容。
2. 准备工作在开始安装布袋除尘器之前，需要进行以下准备工作：- 确定安装位置：选择一个通风良好、便于维修和清理的位置进行安装。
- 测量空间尺寸：测量安装位置的空间尺寸，以确定布袋除尘器的尺寸和型号。
- 确定电力需求：根据布袋除尘器的功率和电压要求，确保安装位置有足够的电力供应。
3. 安装步骤3.1 安装支架首先，根据测量结果，选择合适的支架，并确保支架安装牢固、稳定。
安装支架时需要注意以下事项：- 支架高度：根据布袋除尘器的高度，调整支架的高度，保证布袋除尘器可以方便地进行维修和清理。
- 支架间距：根据布袋除尘器的尺寸，调整支架的间距，保证布袋除尘器可以稳固地安装在支架上。
3.2 安装布袋在安装布袋之前，需要先检查布袋的完整性和清洁度。
接下来，按照以下步骤安装布袋：1. 将布袋放在布袋除尘器的布袋架上，并确保布袋紧密地贴合在架上。
2. 使用固定夹具或扣环将布袋固定在布袋架上，确保布袋不会松动或掉落。
3.3 连接管道布袋除尘器需要连接到排放管道，在连接管道时需要注意以下事项：- 废气排放：将排放管道正确连接到布袋除尘器的废气口，确保废气能够顺利排出。
- 导流板安装：如果需要，可以在排放管道上安装导流板，以提高除尘效果。
3.4 安装电气设备最后，将布袋除尘器的电源线正确连接到电源插座，确保电气设备的安装正确无误。
在安装电气设备时需要注意以下事项：- 电气安全：确保电源插座符合安全标准，并在安装过程中遵守相关的电气安全规定。
- 接地保护：确保布袋除尘器正确接地，以保证设备的安全运行。
4. 注意事项在安装布袋除尘器时，还需要注意以下事项：- 维护保养：定期清洁和更换布袋，以保证布袋除尘器的正常工作和长寿命。
风管安装工艺流程：风管安装技术要求：1、风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差是否符合要求。
连接时，必须使法兰平面与风管同心线保持垂直。
2、风管系统安装前，应进一步核实风管及部件的标高是否与设计图纸相符，同时密切跟踪现场变化，一旦现场出现管线冲突等情况应及时与专业工程师联系。
3、风管安装前先用激光定位仪确定吊杆位置，使用该仪器只做一条中线定位，吊杆按风管中心线对称安装，保温风管两吊杆之间的间距比风管规格大120mm（吊杆离风管边沿60mm），不保温风管两吊杆之间的间距比风管规格大60mm（吊杆离风管边沿30mm），注意风口位置不能在法兰处。
4、风管安装时，必须保持风管中心线的水平，安装一段风管后使用水平尺测量水平。
风管安装的水平度允许偏差每米不应大于3mm，总偏差不应大于20mm。
5、风管安装时，支、吊、托架不能设置在风口、法兰等部位处。
矩形保温风管不能直接与支、吊、托架接触，应垫上垫木，垫木的厚度与保温层厚度相当。
支吊架与相关附件（垫木等）要作相关防腐处理（注意垫木端头防腐）。
6、安装立管用线锤吊正，保证风管的垂直度。
7、连接法兰的螺母应在同一侧，连接螺栓应为镀锌螺栓，同时必须配备相应的垫片和弹簧垫圈，法兰垫片不应凸入风管内壁，也不应凸出法兰外。
8、使用倒链起吊风管，要求：①风管下不能站人，由专业人员指挥②固定点要牢固。
9、风管法兰不能在墙体内部。
10、风管支吊架生根采用[8镀锌槽钢，长度为80mm。
11、风管吊装前，应做漏光试验对风管密封性检查，方法：①对于大型人员便于进入风管，连接一段风管后，两端用地毯或木板封住后，在风管外部用强光源照射，检查人员在风管内部对风管法兰连接部位以及风管咬口部位进行检查：验收要求：对低压系统，每10米接缝不超过2个漏光点，每100米不超过16个漏光点，严禁条形漏光点；对中压系统，每10米接缝不超过1个漏光点，每100米不超过8个漏光点，严禁条形漏光点②对于小系统风管，在保证外部环境黑暗的条件下，用36V的带保护罩低压照明由风管内部一端缓缓拉至风管另一端，检查漏光点，验收标准同上。
安风管机流程
安装风管机，其实就是把一台空调设备装进家里的通风管道里，让它通过管道来送风、制冷或制热。
以下是具体的安装步骤：
1、确定位置：要选好风管机安装的位置。
这通常是在客厅、卧室等需要空调的房间内，找一个离电源近、方便排水，且不影响室内布局的地方。
同时，还要考虑风管机与室外机之间的距离，不能太远，否则铜管过长会影响效果。
2、开孔打洞：选好位置后，就要在墙上打孔了，一个是给风管机本身留的，另一个是给连接室外机的铜管和电线留的。
打孔时要注意避开电线、水管等设施，安全第一。
3、安装挂架：在打好孔的墙面上固定风管机挂架。
这个挂架要结实稳固，因为风管机本身有一定重量，再加上运行时会产生震动，所以挂架的质量和安装牢固度很关键。
4、接入风管：将风管机与预先布置好的通风管道进行连接。
接口处要做好密封处理，防止漏风影响空调效果。
如果还没有风管，那就得先根据设计图来铺设风管系统。
5、连接铜管与电线：将风管机的冷媒铜管和电源线穿过墙体预留孔，与室外机对应部分对接并紧固。
铜管连接要确保无泄漏，电线连接要符合电气规范，做好绝缘防护。
6、充注冷媒：接好铜管后，需要给系统充注冷媒（也就是常说的“加氟”）。
这一步一般由专业人员操作，他们会使用专用设备检测系统压力，确保充注适量。
7、调试运行：全部接好后，开启风管机进行试运行，检查出风口是否有风吹出，温度调节是否正常，是否有异常噪音等。
一切正常的话，就说明安装完成啦。
8、清理现场：最后别忘了清理安装过程中产生的垃圾，恢复室内整洁。
同时，向用户讲解一下风管机的基本操作和维护知识。
