Ecotect 在节能评估中的应用（繁体中文版）
李斌勇

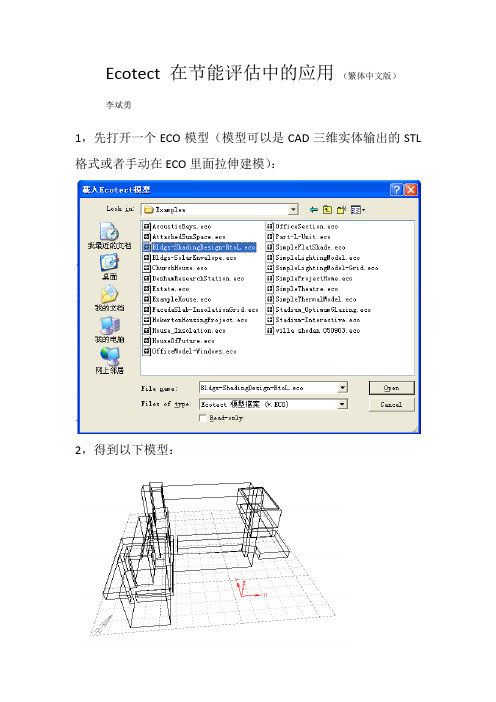

1，先打开一个ECO模型（模型可以是CAD三维实体输出的STL 格式或者手动在ECO里面拉伸建模）：
2，得到以下模型：
3，选取典型日（以冬至日为例），载入气象参数：
4，到可视化界面，做典型日期的典型时刻阴影遮挡状况截图：如：选择冬至日（12月21日）的太阳升起时间点（7：00）。
5，在阴影设定选项里面选择“全天太阳轨迹”和“显示阴影”：
6，可把此图用ECO输出，也可用第三方软件截出此阴影状况图。
7，下图是冬至12点的阴影状况：
8，各个时刻阴影状况截图完成后，可在XY平面视图显示典型日全天阴影范围（步长30），以下是冬至日5：00—19：00的阴影范围：
9，切换到3D编辑页面做辐射得热计算
选择需要计算的屋顶：
10，对选择的屋顶做表面细分：
11，做屋顶的全年辐射得热计算（以下多个设置步骤）；
12，选择确定，以下是计算结果：
13，计算结果统计可以由报告页面导出，生成。
14，使用分析网格计算地面1000mm高度的辐射得热计算；显示、设置分析网格；
15，对分析网格做辐射得热计算；
16，隐去网格线；
17，南立面日照时间计算；
可视化界面效果（需要把细分的表面稍微平移一点，避免与墙面重合）
日照时间计算的结果统计;
李斌勇
2012.7.20。
第二章Ecotect建模在本教程中，为了更好地展示Ecotect的建模及模拟过程，我们选用了一个真实的建筑项目作为案例，逐步介绍如何使用软件对其进行完整分析的方法。
2.1 优秀绿色建筑案例展示——厦门财富中心（福建省首个LEED 金级预认证项目）厦门财富中心是由厦门恒兴集团投资开发的顶级纯商务写字楼（图2-1）。
该项目位于厦门鹭江道100号，建设银行大厦北侧，总用地面积5082平方米，总建筑面积近9万平方米，43层全预制全钢结构，建筑高度192米，是福建省目前最高的公共建筑项目。
项目在2010年初就启动了LEED-CS认证申请工作，是福建省第一个申请LEED认证的建筑，通过参建各方的努力，于2011年七月份拿到了LEED-CS金级预认证。
图 2-1具体来说，项目具有以下绿色建筑特征：●全钢结构，标准层层高4.2米，室内净高达3米，平面接近规整的长方形，空间利用效率高，办公开间进深适中，室内自然采光条件好，减少了白天开灯的能耗；●采用三菱电机变频多联机冷暖空调系统，保证室内温度舒适，开启灵活，能耗小。
精确的分户计费系统，可以最灵活地满足入驻企业不同的上下班时间和加班要求；●采用安装精度高，抗震性能好的全预制单元式玻璃幕墙系统。
玻璃采用夹胶中空双银Low-E玻璃，共三层玻璃，隔音性能极佳，能阻挡65%以上的辐射热及99%以上的紫外线，使室内空间明亮，同时确保室内家具、贵重物品不变色。
外立面每层设置铝合金遮阳翼板，进一步减少夏季空调能耗；●大楼全部采用节水洁具，并采取雨水，空调冷凝水回收技术和中水回用技术，进一步减少一般性日常用水。
恒兴置业选择使用绿色建筑，不仅将带来运营成本的节约、员工工作效率的提高、有助于留住优秀的员工，更能在企业的员工、客户和投资者面前表现出企业的关怀和社会责任；同时，恒兴置业也致力于通过对高品位、节能建筑的追求，来响应“国家十一五”提出的节能减排举国大计，为推动厦门市的“低碳城市建设”做出表率。
