rj45滤波器工作原理一、前言在网络通信中，RJ45滤波器作为一种重要的组件，可以起到非常重要的作用。
它可以在传输过程中阻止干扰信号的影响，从而保证数据传输的稳定性和可靠性。
本文将详细介绍RJ45滤波器的工作原理。
二、RJ45滤波器概述RJ45滤波器是一种电子元件，主要用于网络通信中。
它通过对传输线路进行滤波处理，可以有效地减少噪声和干扰信号的影响，从而提高数据传输的质量和可靠性。
RJ45滤波器通常由磁性材料制成，具有良好的磁性和电学特性。
它可以分为单向和双向两种类型。
单向滤波器只能阻止一个方向上的干扰信号，而双向滤波器则可以同时阻止正反两个方向上的干扰信号。
三、RJ45滤波器工作原理1. 磁耦合作用RJ45滤波器主要通过磁耦合作用来实现对传输线路的过滤。
它将输入端与输出端之间通过磁芯相连，并在其中加入电容和电感等元件，从而形成一个磁路。
当信号通过滤波器时，它会在磁芯中产生一个磁场，这个磁场会对信号进行耦合作用。
2. 阻抗匹配RJ45滤波器还可以通过阻抗匹配来实现对信号的过滤。
它将传输线路的阻抗与滤波器内部的阻抗进行匹配，从而使得干扰信号无法通过。
同时，它还可以使得传输线路上的信号能够更加稳定地传输。
3. 高通滤波和低通滤波RJ45滤波器还可以根据需要进行高通滤波和低通滤波。
高通滤波可以过滤掉低频噪声和干扰信号，而低通滤波则可以过滤掉高频噪声和干扰信号。
4. 瞬态保护RJ45滤波器还具有瞬态保护功能。
它可以在传输线路上出现电压突变或者电气冲击时，及时将这些异常信号过滤掉，从而保证数据传输的稳定性和可靠性。
四、总结RJ45滤波器作为一种重要的网络通信元件，具有非常重要的作用。
它通过磁耦合、阻抗匹配、高通滤波和低通滤波等方式来实现对传输线路的过滤，从而提高数据传输的质量和可靠性。
在实际应用中，我们可以根据需要选择不同类型的滤波器来达到最佳效果。
RJ45 网线，RJ45 网线接口详解
RJ45 接口通常用于数据传输，最常见的应用为网卡接口。
RJ45 是各
种不同接头的一种类型（例如：RJ11 也是接头的一种类型，不过它是电话上
用的）。
RJ45 头根据线的排序不同，分为有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕
白、棕；因此使用RJ45 接头的线也有两种即：直通线、交叉线。
RJ45 型网卡接口
10 100base tx RJ45 接口是常用的以太网接口，支持10 兆和100 兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45 接口pc 端的，网线为8 芯公插头10 100base tx RJ45 接口引脚定义如下：。
关于什么是RJ45接口连接器以及水晶头网络接口规范详解 什幺是RJ45接口连接器？什幺是水晶头连接器？ RJ45型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45型插头和网线有两种连接方法（线序），分别称作T568A 线序和T568B线序。
RJ45型网线插头引脚号的识别方法是：手拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1脚、第2脚、、第8脚。
水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称水晶头，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的电话接口，用来连接电话线）。
之所把它称之为水晶头，是因为它的外表晶莹透亮的原因。
水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。
双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。
每条双绞线两头通过安装水晶头与网卡和集线器（或交换机）相连。
在网络产品中，网线与水晶头可能再普通不过了。
虽然网线和水晶头不是什幺重要的东西，但是如果网线与水晶头的质量不好，那幺上网进行传输和交换重要的数据的时候便会经常遇到各种莫名其妙的问题，造成不必要的麻烦。
所以说在选购网线和水晶头的时候还是尽量选择一些质量较优的产品，特别是一些要求达标过测试的工程项目，要求更是严格。
下面就谈一谈选购网线与水晶头的技巧，希望能给大家一些提示。
其中网线又分为有两种：一种是同轴电缆（基本已经淘汰），另一种是双绞线，我们在这里只谈双绞网线的选购。
超五类网络跳线是网络布线中最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好一些，在室内一般用非屏蔽五类就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法是一样的。
RJ45又名8j水晶头RJ45是一个常用名称，指的是由IEC (60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。
ISO/IEC 11801标准关于连接硬件需求的规定：·信息插座连接处的物理尺寸参考IEC (60)603-7，8针‘RJ45’ 标准。
·信息插座的电缆端接导体数量为8。
制作网线必不可少因此，使用6针或者4针接插件（比如RJ11）从此不被通用解决方案支持。
T568B : 8针/8线白橙，橙，白绿，蓝，白蓝，绿，白棕，棕T568A : 8针/8线白绿，绿，白橙，蓝，白蓝，橙，白棕，棕1.起源：2. RJ这个名称代表已注册的插孔（Registered Jack），是来源于贝尔系统的USOC (Universal Service Ordering Codes，通用服务分类代码) 代码。
USOC 是一系列已注册的插孔及其接线方式，是由贝尔系统开发的，用于将用户的设备连接到公共网络。
FCC 规定控制着这一目的的应用。
FCC （联邦通信委员会）代表美国政府发布了一个文档规定了RJ11。
3. RJ11是用于西部电子公司（Western ElectricCo）开发的接插件的通用名称。
其外形定义为6针的连接器件。
原名为WExW，这里的x表示‘活性’，触点或者打线针。
例如，WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针最外面的两个触点(1和6) 不用，WE2W 只使用中间两针。
对于RJ11，信息来源是矛盾的，它可以是2或者4芯的6针接插件。
更加混淆的是，RJ11并不仅是用于代表6针接插件，它还指4针的版本。
4.RJ45 和RJ11：不同的标准，不同的尺寸5. 由于两者的尺寸不同（RJ11为4或6针，RJ45为8针连接器件），显然RJ45插头不能插入RJ11插孔。

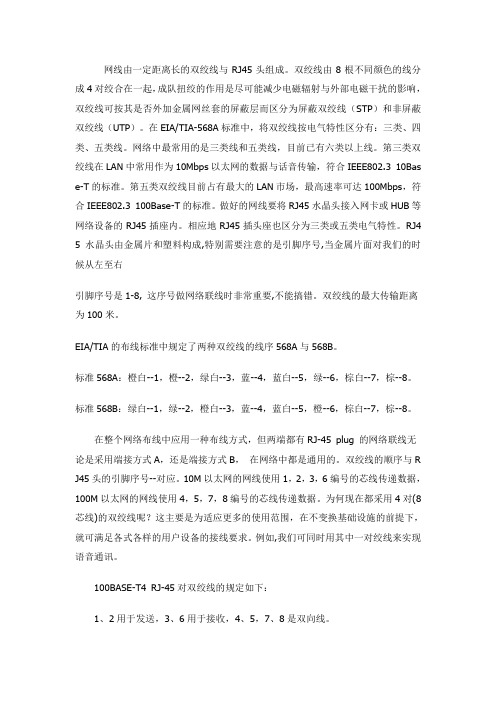

网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Bas e-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ4 5水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8。
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与R J45头的引脚序号--对应。
10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
RJ45⽹⼝灯指⽰总结根据我所看到的⽹络设备总结的规律。
1.百兆设备：联想笔记本电脑
左绿：常量代表链接成功
右黄：闪烁代表有数据
2.千兆设备：惠普台式机电脑
左黄绿：黄⾊代表百兆链接成功。
绿⾊代表千兆链接成功
右绿：闪烁代表有数据
3.千兆交换机：DELL
左绿：常量代表链接成功
右黄绿：黄⾊代表百兆绿⾊代表千兆闪烁代表有数据
前三种的共性：
左：常量代表链接成功
右：闪烁代表有数据
⾏规：
左绿：代表链接状态Link
右绿黄：代表速度Act
建议：
左绿：常量代表链接成功
右黄绿：黄⾊代表百兆绿⾊代表千兆闪烁代表有数据
如果只是百兆的
左绿：常量代表链接成功
右黄：闪烁代表有数据。
RJ45接头图文并茂—最详细
简介
RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。
RJ45型网卡接口
10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，
网卡上以及Hub 上接口的外观为8 芯母插座，如图：
RJ45接口pc端的，网线为8 芯公插头。
RJ45型网线插头
RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图
2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。
RJ45接⼝定义即常说的8p8c，分为插头和插座；这个我们最常见的接⼝之⼀---虽然wifi的普及让很多场合没有了RJ45的踪影，虽然最常见，但是要把它说清楚却不是那么容易。
只能想到哪⾥写到哪⾥。
先说接⼝定义：引脚信号定义表以太⽹ 10/100Base-T 接⼝以太⽹ 100Base-T4 接⼝引脚号引脚名称说明引脚号引脚名称说明1TX+Tranceive Data+（发送数据+）1TX_D1+Tranceive Data+（发送数据+）2TX-Tranceive Data-（发送数据-）2TX_D1-Tranceive Data-（发送数据-）3RX+Receive Data+（接收数据+）3RX_D2+Receive Data+（接收数据+）4n/c Not connected（未使⽤）4BI_D3+Bi-directional Data+（双向数据+）5n/c Not connected（未使⽤）5BI_D3-Bi-directional Data-（双向数据-）6RX-Receive Data-（接收数据-）6RX_D2-Receive Data-（接收数据-）7n/c Not connected（未使⽤）7BI_D4+Bi-directional Data+（双向数据+）8n/c Not connected（未使⽤）8BI_D4-Bi-directional Data-（双向数据-）这个⾥⾯有直连线和交叉线的区别；百兆⽹线和千兆⽹线的接法完全相同，都是按照T568A或T568B标准接线，⽹线两边同时采⽤T568A或T568B标准接线为直通线，主要⽤于不同⽹络设备的连接，⽹线两边分别采⽤T568A和T568B标准接线为交叉线，主要⽤于同类⽹络设备的连接。
由于⽬前主流⽹络设备和⽹卡均⽀持⽹⼝⾃动翻转功能，所以⼀般将⽹线制作为直通线就可以正常连接⽹络设备了。
所以⼀般⽹线的两端可以都采⽤T568B标准线序⽩橙橙⽩绿蓝⽩蓝绿⽩棕棕进⾏接线，也可以按照T568A标准⽩绿绿⽩橙蓝⽩蓝橙⽩棕棕接线。
网络接口RJ45是什么？
RJ45又名8j水晶头
RJ45是一个常用名称，指的是由IEC (60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。
ISO/IEC 11801标准关于连接硬件需求的规定：
-信息插座连接处的物理尺寸参考IEC (60)603-7，8针RJ45 标准。
-信息插座的电缆端接导体数量为8。
制作网线必不可少
因此，使用6针或者4针接插件(比如RJ11)从此不被通用解决方案支持。
T568B : 8针/8线白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
T568A : 8针/8线白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
你看看和你电脑上网卡的那个接口就是RJ45的接口平常我们电话线用的是RJ11的接口。
RJ-45接口信号定义 RJ-45接口信号定义，以及网线连接头信号安排 以太网 10/100Base-T 接口: 以太网 100Base-T4 接口: Pin Name Description Pin Name Description 1 TX+ Tranceive Data+ (发信号+) 1 TX_D1+ Tranceive Data+ 2 TX- Tranceive Data- (发信号-) 2 TX_D1- Tranceive Data- 3 RX+ Receive Data+ (收信号+) 3 RX_D2+ Receive Data+ 4 n/c Not connected (空脚) 4 BI_D3+ Bi-directional Data+ 5 n/c Not connected (空脚) 5 BI_D3- Bi-directional Data- 6 RX- Receive Data- (收信号-) 6 RX_D2- Receive Data- 7 n/c Not connected (空脚) 7 BI_D4+ Bi-directional Data+ 8 n/c Not connected (空脚) 8 BI_D4- Bi-directional Data- ************************************************************************ 1 white/orange白橙色 2 orange/white橙色 3 w/green 白绿色, 4 blue/w 蓝色 5 w/blue 白蓝色 6 green/w 绿色 7 w/brown 白棕色 8 brown/w 棕色 rj45接口采用差分传输方式，tx+、tx-是一对双脚线，牛在一起，可以减少干扰。可看看以太网标准IEEE802.3 RJ-45槽座的腳位功能與 UTP 顏色之對應如下圖 :
use 双绞线”的接线方法和策略 在网络组建过程中，双绞线的接线质量会影响网络的整体性能。双绞线在各种设备之间的接法也非常有讲究，应按规范连接。本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。
双绞线的标准接法 。 双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。 双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如下（图1）：
T568A线序 1 2 3 4 5 6 7 8 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
T568B线序 1 2 3 4 5 6 7 8 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
直通线：两头都按T568B线序标准连接。 交叉线：一头按T568A线序连接，一头按T568B线序连接。 我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。 设备之间的连接方法 1．网卡与网卡 10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。 2．网卡与光收发模块 将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。光跳线连接时，一端接RX，另一端接TX，如此交叉连接。不过现在很多光模块都有调控功能，交叉线和直通线都可以用。 3．光收发模块与交换机 用双绞线把计算机和收发器连接起来，双绞线为直通线接法。 4．网卡与交换机 双绞线为直通线接法。 5．集线器与集线器（交换机与交换机） 两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种： ★ 查看说明书 如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。 ★ 查看连接端口 如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通线连接。 ★ 实测 这是最管用的一种方法。可以先制作两条用于测试的双绞线，其中一条是直通线，另一条是交叉线。之后，用其中的一条连接两个集线器，这时注意观察连接端口对应的指示灯，如果指示灯亮表示连接正常，否则换另一条双绞线进行测试。 6．交换机与集线器之间 交换机与集线器之间也可通过级联的方式进行连接。级联通常是解决不同品牌的交换机之间以及交换机与集线器之间连接的有效手段。 对于扩充端口的数量还有另一种方式是堆叠。堆叠是扩展端口最快捷、最便利的方式，但不是所有的交换机都支持堆叠。堆叠通常需要使用专用的堆叠电缆，还需要专门的堆叠模块。另外，同一组堆叠交换机必须是同一品牌，并且在物理连接完毕之后，还要对交换机进行设置，才能正常运行。对于堆叠的接法，这里不再深究，有兴趣的读者可进一步查阅相关资料。 正确识别五类双绞线 随着快速以太网标准的推出和实施，五类双绞线开始广泛地应用于网络布线。但是由于个别厂商和网络公司在宣传上的误导，以及部分网络用户对有关标准缺乏必要的了解，致使在选用五类双绞线时真假难辨，不知所措。然而，一旦选用了不符合标准的五类双绞线，一方面会使网络整体性能下降，另一方面为将来网络的升级埋下了隐患。本文结合技术和应用，介绍标准五类双绞线的正确识别方法。
为了让大家对双绞线有个较全面的了解，我们先来介绍双绞线的常见类型及特性。计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。现在使用的UTP可分为3类、4类、五类和超五类四种。其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。
1.传输速度 双绞线质量的优劣是决定局域网带宽的关键因素之一。某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。②在“系统监视器”窗口中设置监视对象。选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。至于选择“Microsoft网络服务器”或“Microsoft网络客户”，还是“写入的字节数/秒”或“读取的字节数/秒”，读者可任意选择，因为在网络中一个节点发送出的数据应该等于另一个节点接收到的数据。③设置测试数据的输出方式。系统提供了折线图、条形图和数字图三种输出方式，可通过窗口工具栏内的按钮来选择。④进行测试。最有效的办法是从服务器向你进行测试的工作站上拷贝大量的文件(为了测试的准确性，所拷贝的内容一定要足够多)。一般来说，显示的峰值数值在4M/s以上，就基本可以肯定是五类网线了(3类线所能达到的峰值数值大约为2.5M/s)。
2.电缆中双绞线对的扭绕应符合要求 为了降低信号的干扰，双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线对具有不同的扭绕度(就是扭绕线圈的数量多少)，如图3所示。同时，
