防烟与排烟的设计要求一、建筑中的防烟采用机械加压送风防烟方式或可开启外窗的自然排烟方式。
设计时尽量考虑自自然排烟方式，自然排烟口的净面积应符合下列规定：1、防烟楼梯间前室、消防电梯间前室，不应小于2.0m2；合用前室，不应小于3.0m2；2、靠外墙的防烟楼梯间，每5 层内可开启排烟窗的总面积不应小2.0m2；3、中庭、剧场舞台，不应小于该中庭、剧场舞台楼地面面积的5%；4、其它场所，宜取该场所建筑面积的2%～5％。
5、自然排烟口距该防烟分区最远点的水平距离不应超过30m。
6、高规：净空高度小于12米的中庭可开启的天窗或高侧窗的面积不应小于该中庭地面积的5%。
二、机械防烟防烟楼梯间及其前室、消防电梯间前室或合用前室应设置防烟设施,如果不能满足自然排烟条件时,应设机械加压送风设施。
2.1建规机械加压送风防烟系统的加压送风量应经计算确定。
当计算结果与下表的规定不一致时，应采用较大值。
最小机械加压送风量条件和部位加压送风量（m3 /h ）前室不送风的防烟楼梯间25000防烟楼梯间及其合用前室分别加压送风防烟楼梯间16000合用前室13000消防电梯间前室15000防烟楼梯间采用自然排烟，前室或合用前室加压送风22000注：表内风量数值系按开启宽×高＝1.5m×2.1m 的双扇门为基础的计算值。
当采用单扇门时，其风量宜按表列数值乘以0.75 确定；当前室有2 个或2 个以上门时，其风量应按表列数值乘以1.50～1.75 确定。
开启门时，通过门的风速不应小于0.70m/s。
2.2高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量应由计算确定，或按下表的规定确定。
当计算值和本表不一致时，应按两者中较大值确定。
最小机械加压送风量条件和部位加压送风量（m3 /h ）前室不送风的防烟楼梯间<20层25000--30000前室不送风的防烟楼梯间20-32层35000--40000防烟楼梯间及其合用前室分别加压送风<20层防烟楼梯间16000--20000合用前室12000--16000防烟楼梯间及其合用前室分别加压送风20-32层防烟楼梯间20000--25000合用前室18000--22000消防电梯间前室<20层15000--20000消防电梯间前室20-32层22000--27000 防烟楼梯间采用自然排烟，前室或合用前室加压送风22000--27000 防烟楼梯间采用自然排烟，前室或合用前室加压送风28000--32000注：表内风量数值系按开启宽×高＝1.6m×2.0m 的双扇门为基础的计算值。
什么是机械排烟系统？在不具备自然排烟条件时，机械排烟系统能将火灾中建筑房间、走道中的烟气和热量排出建筑，为人员安全疏散和灭火救援行动创造有利条件。
一、机械排烟系统的组成机械排烟系统是由挡烟壁（活动式或固定式挡烟垂壁，或挡烟隔墙、挡烟梁）、排烟口（或带有排烟阀的排烟口）、排烟防火阀、排烟道、排烟风机和排烟出口组成。
二、机械排烟系统的工作原理当建筑物内发生火灾时，采用机械排烟系统，将房间、走道等空间的烟气排至建筑物外。
通常是由火场人员手动控制或由感烟探测将火灾信号传递给防排烟控制器，开启活动的挡烟垂壁将烟气控制在发生火灾的防烟分区内，并打开排烟口以及和排烟口联动的排烟防火阀，同时关闭空调系统和送风管道内的防火调节阀防止烟气从空调、通风系统蔓延到其他非着火房间，最后由设置在屋顶的排烟机将烟气通过排烟管道排至室外。
如图3-10-8所示。
图3-10-8机械排烟方式（a）局部机械排烟方式（b）集中机械排烟方式目前常见的有机械排烟与自然补风组合、机械排烟与机械补风组合、机械排烟与排风合用、机械排烟与通风空调系统合用等形式，如图3-10-9，图3-10-10所示。
一般要求如下：1.排烟系统与通风、空气调节系统宜分开设置。
当合用时，应符合下列条件：系统的风口、风道、风机等应满足排烟系统的要求；当火灾被确认后，应能开启排烟区域的排烟口和排烟风机，并在15s内自动关闭与排烟无关的通风、空调系统。
图3-10-9机械排烟和排风合用系统示意图1－排风机；2－排烟防火阀及止回阀；3－排烟风机；4－止回阀或电动风阀；5、7－排烟口；6、8－排风口图3-10-10利用通风空调系统的机械送风与机械排烟组合式排烟系统2.走道的机械排烟系统宜竖向设置；房间的机械排烟系统宜按防烟分区设置。
3.排烟风机的全压应按排烟系统最不利环管道进行计算，其排烟量应增加漏风系数。
4.人防工程机械排烟系统宜单独设置或与工程排风系统合并设置。
当合并设置时，必须采取在火灾发生时能将排风系统自动转换为排烟系统的措施。
防火阀、排烟防火阀和排烟阀(口) 用执行机构检验大纲1. 引言1.1 概述防火阀、排烟防火阀以及排烟阀(口)作为建筑消防系统中的重要组成部分，扮演着关键的角色。
它们通过控制火势和烟气的传播，有效地保护了建筑物和人员的安全。
执行机构则是保证这些阀门正常运行的关键因素之一。
1.2 文章结构本文将详细介绍防火阀、排烟防火阀以及排烟阀(口)的定义、原理、功能、作用、分类、应用场景等方面内容。
随后，我们将专注于执行机构检验，并提供相应的大纲供参考。
最后，通过对检验内容和标准、检验方法和步骤以及检验结果评估的详细讨论，我们将帮助读者更好地了解执行机构检验的重要性以及如何确保相关设备功能正常运行。
1.3 目的本文旨在为读者提供一个全面而清晰的概览，使其了解到防火阀、排烟防火阀和排烟阀(口)在建筑消防系统中的作用和重要性。
此外，我们还希望介绍执行机构检验的关键内容和方法，以帮助相关从业人员更好地实施这一过程，并确保相关设备的可靠性和安全性。
通过本文的阅读，读者将获得对于防火阀、排烟防火阀、排烟阀(口)以及与之配套的执行机构检验有着更深入的理解和知识。
2. 防火阀2.1 定义和原理防火阀，也称为防火隔断阀，是一种用于建筑物消防系统的关键设备。
其主要功能是在发生火灾时，通过自动关闭运作，有效地切断火势的传播和延伸，保护人员和财产的安全。
防火阀的工作原理是基于温度感应装置和电控机构。
当温度提升到预设的火灾报警温度（通常为68℃），温度感应装置会触发电控机构，使防火阀开始自动关闭。
此时，防火阀可以迅速地切断建筑物内外不同区域之间的空气流通，并且具备一定程度的耐高压能力。
2.2 功能和作用（1）切断氧气供应：当发生火灾时，燃烧所需的氧气是维持火势蔓延的重要因素之一。
防火阀能够及时关闭，并切断消防区域与其他区域之间的空气流通，从而有效限制燃烧所需氧气的供应。
（2）隔离烟雾和有毒气体：火灾时产生的浓烟和有毒气体对人体健康造成威胁，防火阀能够有效地阻止其通过空气系统传播到其他区域，降低火灾对人员的危害。

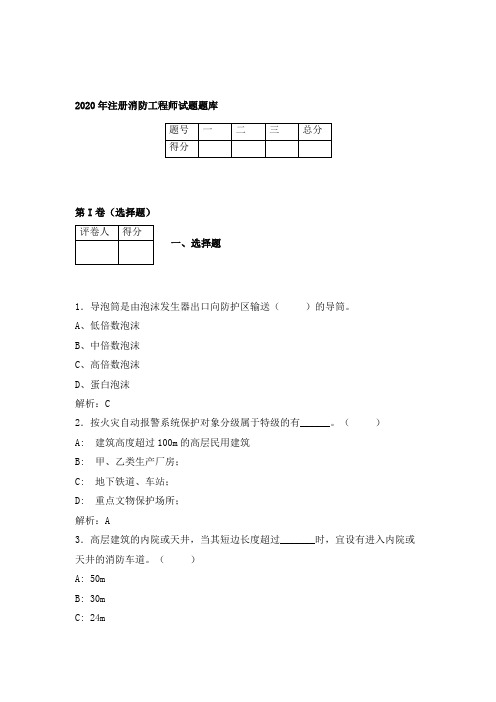

2020年注册消防工程师试题题库第I卷（选择题）一、选择题1．导泡筒是由泡沫发生器出口向防护区输送（）的导筒。
A、低倍数泡沫B、中倍数泡沫C、高倍数泡沫D、蛋白泡沫解析：C2．按火灾自动报警系统保护对象分级属于特级的有______。
（）A: 建筑高度超过100m的高层民用建筑B: 甲、乙类生产厂房；C: 地下铁道、车站；D: 重点文物保护场所；解析：A3．高层建筑的内院或天井，当其短边长度超过_______时，宜设有进入内院或天井的消防车道。
（）A: 50mB: 30mC: 24m解析：C4．二级耐火等级高层建筑的裙房，当屋顶不上人时，屋顶的承重构件可采用耐火极限不低于_______的不燃烧体。
（）A: 0、25hB: 0、30hC: 0、50hD: 0、75h解析：C5．中危险II级场所直立型、下垂型喷头与端墙的最大距离为_______ 。
（）A、 1、5mB、 1、6m。
C、 1、7m。
D、 1、8m。
解析：C6．自动喷水系统系统应在减压阀进水侧安装________，并宜在其前后安装控制阀。
（）A、柔性接头B、闸阀C、倒流防止器D、过滤器解析：D7．《人民防空工程设计防火规范》规定，中电影院、礼堂等人员密集的公共场所和医院病房宜设置在________。
（）A、地下一层B、地下二层解析：A8．《剧场建筑设计规范》规定，后台应有不少于________直接通向室外的出口。
（）B、两个C、三个解析：B9．商场的疏散楼梯间采用机械加压送风防烟时，应保证楼梯间的余压传值为_________Pa。
（）A、20—30B、30—40C、40—50D、50—60解析：C10．干粉炮系统干粉供给管道的总长度不宜大于( )m。
A、10B、20C、30D、40解析：C11．单位重量小于（）g/㎡的纸质、布质壁纸，当直接粘贴在A级基材上时，可作为B1级装修材料使用。
A、300B、350C、400D、450解析：A12．__________单位根据消防法规和国家工程建设消防技术标准进行消防设计，编制符合要求的消防设计文件，不得违反国家工程建设消防技术标准强制性要求进行设计。
排烟阀和排烟防火阀的区别
众所周知，防火阀是用于自动阻断来自火灾区的热气流、火焰的阀门。
可以手动调节风量，温感器动作关闭阀门，动作后输出信号。
那么防火阀中的排烟阀和排烟防火阀的区别是什么呢?用于排烟系统风管上排烟阀一般由阀体、叶片、执行机构等部件组成。
它是兼用支风道，排烟阀是常开的，而且由于着火区的不确定性，该排烟阀又应该是可开、可闭的，因此应采用电动式。
任一防烟分区失火，均可有消防中心控制该区排烟阀开启排烟，其他分区的排烟阀关闭。
若防烟分区内支风道不兼用，即在原风道上并联一专用排烟止管，这时排烟支管上的排烟阀是常闭的、并与烟感器联动的电磁式手动复位阀门。
一般非兼用的排烟系统中的排烟阀亦是如此。
2排烟防火阀fire damper in smoke-ventjng
system：安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。
排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
电动或手动开启，2800C 熔断关闭，用于排烟风机吸入口处管道上。
排烟防火阀：排烟阀体上加装280℃熔断的温度熔断器便构成排烟防火阀。
当排烟温度达280℃时，温度熔断器动作，阀门关闭，停止排烟。
从上述介绍不难看出，二者的区别还是很明显的。
所以，生活中一定不能将它们两等对待喔。
消防设施操作员—防排烟系统四大阀门的区别汇总消防防排烟系统常见的阀门包括排烟防火阀、防火阀、排烟阀和送风阀。
排烟防火阀：一般安装在机械排烟系统的管道上，平时处于常开状态，发生火灾时开启排烟，当排烟管道内烟气温度达到280℃时，温感器动作将阀门关闭，起到排烟阻火的作用。
防火阀：一般安装在通风、空气调节系统的送、回风管道上，平时处于常开状态，发生火灾时当管道内烟气温度达到70°C或者150℃（油烟管道）时关闭。
排烟阀（排烟口）：一般安装在机械排烟系统各支管端部（烟气吸入口）处，平时处于关闭状态，火灾或需要排烟时手动或电动打开并联动排烟风机运转。
带有装饰口或进行过装饰处理的排烟阀称为排烟口。
送风阀：安装在正压送风口的风阀，平时处于关闭状态，火灾时打开并联动正压送风机运转。
四大阀门外观相似，但组成、功能、安装位置等确有很大不同，下表即为四大阀门之间的区别汇总：。
排烟防火阀和排烟阀的区别与设置排烟防火阀1、概念安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃关闭，并在一定的时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。
2、组成排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
3、设置部位1）排烟管在进入排风机房处。
2）穿越防火分区的排烟管道上。
3）排烟系统的支管上。
4、安装要求排烟防火阀的安装应符合下列规定：1）型号、规格及安装的方向、位置应符合设计要求。
2）阀门应顺气流方向关闭，防火分区隔墙两侧的排烟防火阀距墙端面不应大于200mm。
3）手动和电动装置应灵活、可靠，阀门关闭严密。
4）应设独立的支、吊架，当风管采用不燃材料防火隔热时，阀门安装处应有明显标识。
5、其他1）排烟风机入口处的总管上设置的280℃排烟防火阀在关闭后应直接联动控制风机停止，排烟防火阀及风机的动作信号应反馈至消防联动控制器。
2）排烟防火阀在280℃时应自行关闭，并应连锁关闭排烟风机和补风机。
排烟阀1、概念安装在机械排烟系统各支管端部（烟气吸入口处），平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动或电动打开，起排烟作用的阀门。
带有装饰口或进行过装饰处理的阀门称为排烟口。
2、组成排烟阀一般由阀体、叶片、执行机构、弹簧机构等组成。
3、设置部位1) 机械排烟系统各支管端部处。
2) 机械排烟系统烟气吸入口处。
4、其他1）排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。
2）当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。
3）送风口、排烟阀或排烟口的安装位置应符合标准和设计要求，并应固定牢靠，表面平整、不变形，调节灵活；排烟口距可燃物或可燃构件的距离不应小于1.5m。
4）常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面1.3m~1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。
机械排烟系统中排烟口排烟阀和排烟防火阀
This model paper was revised by the Standardization Office on December 10, 2020
中文词条名：建筑物机械排烟系统中排烟口、排烟阀和排烟防火阀的设置规定
英文词条名：
或排烟阀开启时，排烟风机应能自行启动；
2排烟口或排烟阀平时为关闭时，应设置手动和自动开启装置；
3排烟口应设置在顶棚或靠近顶棚的墙面上，且与附近安全出口沿走道方向相邻边缘之间的最小水平距离不应小于。
设在顶棚上的排烟口，距可燃构件或可燃物的距离不应小于；4设置机械排烟系统的地下、半地下场所，除歌舞娱乐放映游艺场所和建筑面积大于50M2的房间外，排烟口可设置在疏散走道；
5防烟分区内的排烟口距最远点的水平距离不应超过300M；排烟支管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀；
6排烟口的风速不宜大于10M/S。
中文词条名：防火阀、排烟防火阀
英文词条名：
防火阀、排烟防火阀的试验项目包括五项：温感器动作性能试验；关闭可靠性能试验；盐雾试验；漏风量试验；耐火试验。
本课题研究主要是针对后两项试验进行的。
（一）防火阀、排烟防火阀的概念防火阀是指安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70OC时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。
排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280OC时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。
起隔烟阻火作用的阀门。
（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。
在送风系统中，送风机送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。
那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。
为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。
另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。
但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。
还有，某些通风设备，如离心式通风机等，在启动时最好是空载启动，因为这样电动机的启动电流最小，对安全有利。
这就需要在启动之前把系统管路切断。
当风机进出口带有开关时，一般是把进口或出口关闭即可，如进出口不带开关，则必须通过阀门装置来控制。
（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。
1、在下列情况之一的通风、空调系统的风管应设置防火阀：（1）管道穿越防火分区的隔墙处；（2）管道穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；（3）垂直风管与每层水平风管交接处的水平管段（4）管道穿越变形缝的两侧。
上述部位的防火阀，当火灾中管道中气体的温度达到70OC时，则自动关闭。
2、排烟系统的分隔：（1）在排烟机房的人口处，设置当烟气温度超过280OC时能自动关闭的排烟防火阀。
排烟机应保证在280OC时能连续工作30MIN；（2）在排烟支管上设置当烟气温度超过280C时能自行关闭的排烟防火阀。
（四）开展此项研究的意义防火阀、排烟防火阀作为建筑防火、防排烟系统的一个重要组成部分，其质量的好坏直接关系着上述系统设置的成败，关系着建筑防火的安全及人员疏散的安全。
无论对于供应厂商、用户，还是消防监督部门，都对其质量的好坏极为关注。
由此完善的试验方法、试验手段及判定标准成为了保证其质量的必要措施，耐火试验作为防火阀、排烟防火阀检验测试的一个重要项目，测试方法是否科学合理，是否经济可行，试验数据是否准确可靠，以及数据采集与处理技术是否先进，这些方法与技术成了该保证措施能否推广应用的关键。
目前，ISO9000认证在我国企业已经得到了越来越多的认识和发展，作为产品质量的保证措施——试验方法、手段是必要的。
对防火阀、排烟防火阀耐火试验方法及数据采集与处理系统的研究，既有助于制定科学合理的判定与检验方式，又有助于该保证措施在生产企业的推广应用，更好地确保防火阀、排烟防火阀的产品质量。
中文词条名：防排烟防火阀（70℃、280℃）、防排烟风口材料检验标准
英文词条名：
1）、防火阀阀板外观平整光滑、无加工和碰伤划痕，涂层均匀。
2）、防火阀板材厚度应不小于㎜，焊缝饱满无夹渣、气泡、虚焊等，结构牢固，法兰材质与风管材质应一致。
3）、防火阀手动、电动操作应灵活、可靠，信号输出正常。
4）、阀板关闭应保持严密。
5）、叶片搭接应贴合一致，与阀体间隙应小于2㎜。
6）、截面积大于㎡的风阀应分组控制、调节。
7）、阀叶的转轴、铰链应采用不易锈蚀材料制成。
8）、易熔装置应性能可靠，必要时应现场试验。
9）、防、排烟风口应焊接或铆接牢固，不得出现松动现象。
10）、防、排烟风口材质厚度应满足安装要求，在风机运行时不松散、变形。
